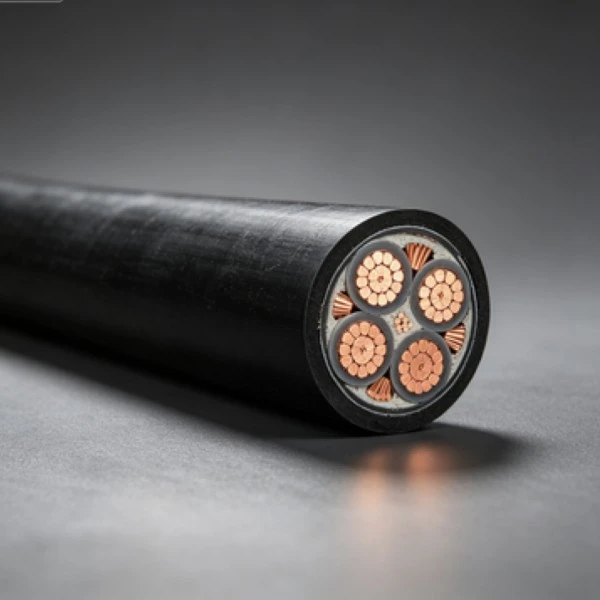

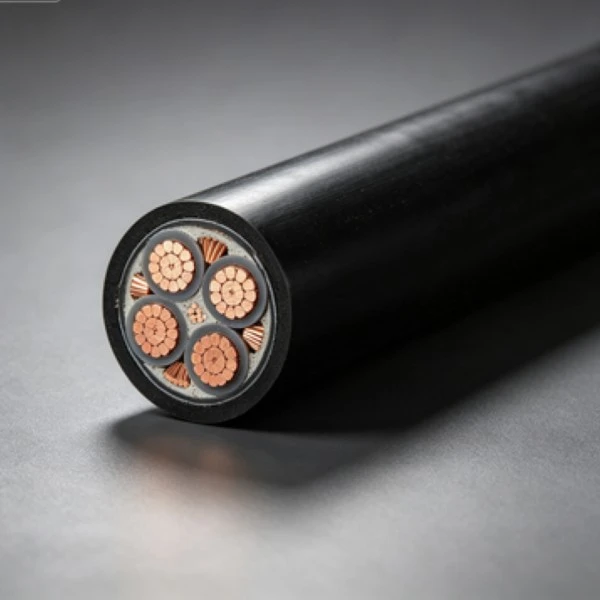

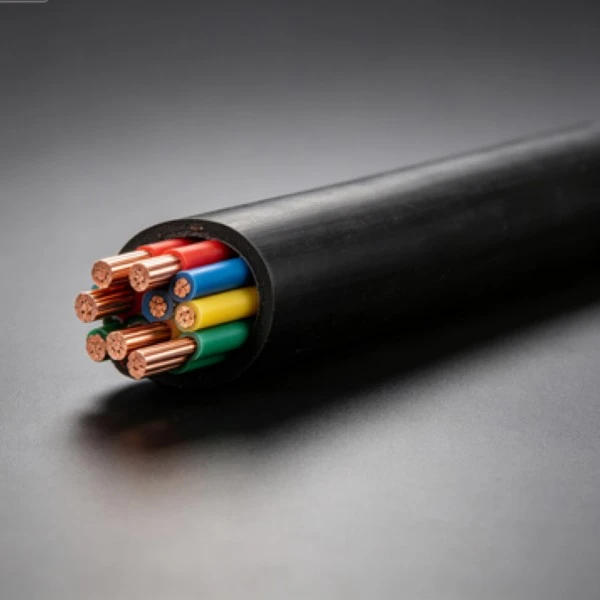

कॉपर पीव्हीसी लो व्होल्टेज पॉवर केबल ही पीव्हीसी इन्सुलेशनसह कॉपर कंडक्टर वापरून कमी-व्होल्टेज पॉवर केबल बांधकाम आहे. क्यानचेंग वीज वितरण, उपकरणे जोडणी आणि इतर निश्चित कमी-व्होल्टेज सर्किट्स बांधण्यासाठी वेगवेगळ्या कंडक्टर आकारात आणि कॉन्फिगरेशनमध्ये या प्रकारच्या केबलची निर्मिती करते. उत्पादनापूर्वी आवश्यक कंडक्टर क्रॉस-सेक्शन, स्थापना पद्धत, केबलची लांबी आणि ऑपरेटिंग वातावरणाची पुष्टी केली पाहिजे.
Qiancheng आवश्यक कंडक्टर क्रॉस-सेक्शन, केबलची लांबी, प्रमाण आणि केबल बांधकामानुसार उत्पादनाची व्यवस्था करू शकते. सामान्य कंडक्टर आकार लहान शाखा सर्किट्सपासून उच्च-वर्तमान कमी-व्होल्टेज वितरणापर्यंत ऍप्लिकेशन्स कव्हर करतात. प्रोजेक्ट ऑर्डरसाठी, विनिर्देश, पॅकेजिंग, शीथ मार्किंग आणि डिलिव्हरी आवश्यकता उत्पादनापूर्वी पुष्टी केली जाऊ शकते.
आवश्यक कंडक्टर आकार आणि स्थापना परिस्थितीनुसार उपलब्ध वैशिष्ट्ये निवडली जाऊ शकतात. विशिष्ट केबल लांबी किंवा ओळख माहिती आवश्यक असलेल्या प्रकल्पांसाठी कट-टू-लांबीचा पुरवठा आणि म्यान ओळख यावर चर्चा केली जाऊ शकते.

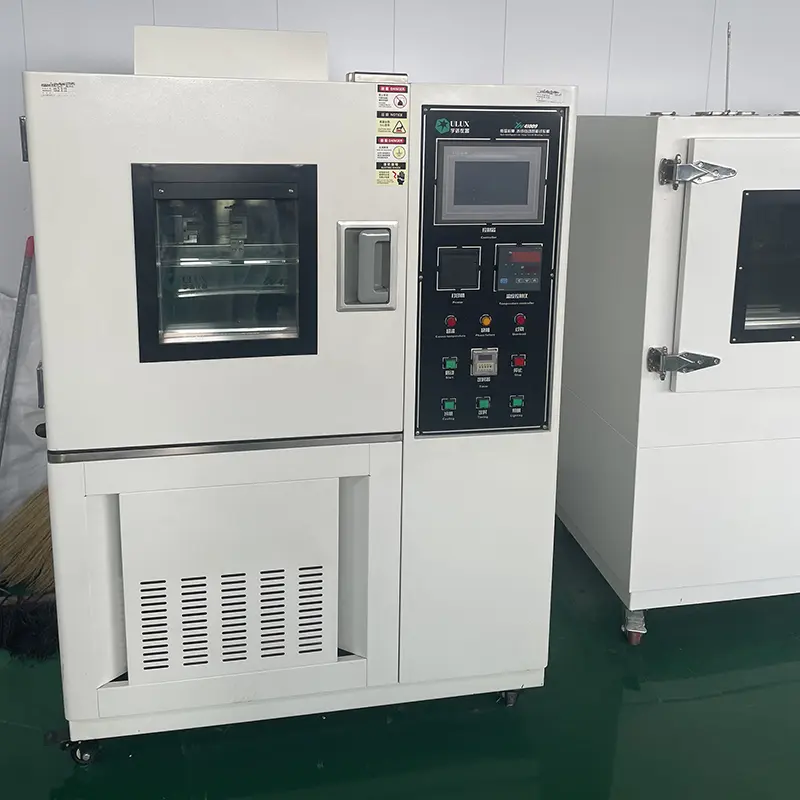

कंडक्टर प्रतिरोध, इन्सुलेशन स्थिती, मितीय सुसंगतता आणि इतर लागू आवश्यकतांसाठी तयार केबल्सची तपासणी केली जाऊ शकते. उत्पादन तपशील आणि प्रकल्प आवश्यकतांनुसार तपासणी रेकॉर्ड आणि तांत्रिक दस्तऐवज प्रदान केले जाऊ शकतात.

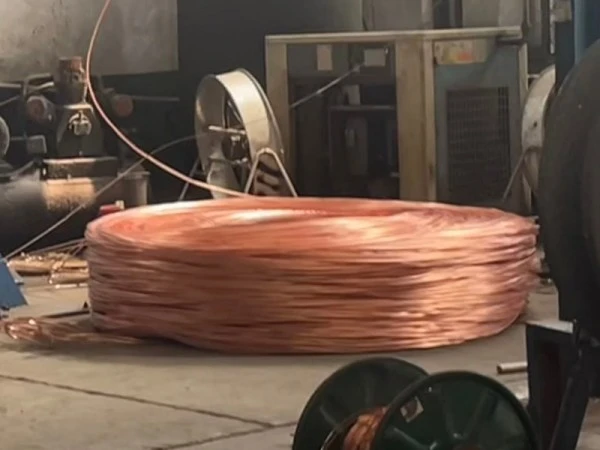

उत्पादन नियंत्रण कंडक्टर प्रोसेसिंग, पीव्हीसी इन्सुलेशन एक्सट्रूजन आणि फिनिश-केबल तपासणी समाविष्ट करते. कंडक्टर व्यास, इन्सुलेशन जाडी आणि पूर्ण बाह्य व्यास यासारखे प्रमुख परिमाण उत्पादन बॅचमध्ये सातत्य राखण्यासाठी लागू तांत्रिक आवश्यकतांनुसार तपासले जातात.
कंडक्टरचा आकार आणि बांधकाम अपेक्षित लोड, व्होल्टेज पातळी, बिछाना पद्धत, सभोवतालचे तापमान आणि यांत्रिक परिस्थिती यांच्याशी जुळले पाहिजे. नाममात्र व्होल्टेज समान असतानाही निश्चित इनडोअर वायरिंग, केबल कंड्युट, उपकरणे कनेक्शन आणि इतर लो-व्होल्टेज ऍप्लिकेशन्सना भिन्न वैशिष्ट्यांची आवश्यकता असू शकते.
|
नाममात्र विभाग (मिमी²) |
कंडक्टर वायरची किमान संख्या |
कंडक्टर बाह्य व्यास (मिमी) |
पीव्हीसी इन्सुलेशन/मिमीची नाममात्र जाडी |
इन्सुलेशन/मिमीचा अंदाजे बाह्य व्यास |
20℃(Ω/km) वर कमाल कंडक्टर प्रतिरोध तांबे |
|
1.5 |
1 |
१.३६±०.०२ |
0.8 |
3.2 |
12.1 |
|
1.5 (B) |
7 |
१.५६±०.०२ |
0.8 |
3.4 |
12.1 |
|
2.5 |
1 |
१.७५±०.०२ |
0.8 |
3.6 |
7.41 |
|
2.5 (B) |
7 |
२.०१±०.०२ |
0.8 |
3.8 |
7.41 |
|
4 |
1 |
२.२२±०.०२ |
1.0 |
4.4 |
4.61 |
|
४ (ब) |
7 |
२.५२±०.०२ |
1.0 |
4.7 |
4.61 |
|
6 |
1 |
२.७२±०.०३ |
1.0 |
4.9 |
3.08 |
|
६ (ब) |
7 |
३.०९±०.०३ |
1.0 |
5.3 |
3.08 |
|
10 |
6 |
३.९±०.१० |
1.0 |
6.1 |
1.83 |
|
16 |
6 |
५.०±०.१० |
1.0 |
7.2 |
1.15 |
|
25 |
6 |
६.१±०.१० |
1.2 |
8.7 |
0.727 |
|
35 |
6 |
७.१±०.१० |
1.2 |
9.6 |
0.524 |
|
50 |
6 |
८.२±०.१५ |
1.4 |
11.2 |
0.387 |
|
70 |
12 |
९.८±०.१५ |
1.4 |
12.8 |
0.268 |
|
95 |
15 |
11.6±0.15 |
1.6 |
15.0 |
0.193 |
|
120 |
18 |
१३.२±०.१५ |
1.6 |
16.6 |
0.153 |
|
150 |
18 |
१४.६±०.२० |
1.8 |
18.4 |
0.124 |
|
185 |
30 |
१६.२±०.२० |
2.0 |
20.4 |
0.0991 |
|
240 |
34 |
१८.५±०.२० |
2.2 |
23.1 |
0.0754 |
|
300 |
34 |
20.5±0.20 |
2.4 |
25.5 |
0.0601 |
|
400 |
53 |
२३.३±०.२० |
2.6 |
28.7 |
0.0470 |
कॉपर कंडक्टर वर्तमान-वाहक मार्ग प्रदान करतात, तर पीव्हीसी इन्सुलेशन कंडक्टरला आसपासच्या वातावरणापासून वेगळे करते. वास्तविक वर्तमान वाहून नेण्याची क्षमता आणि परवानगीयोग्य ऑपरेटिंग तापमान कंडक्टर आकार, स्थापना पद्धत, सभोवतालची परिस्थिती आणि लागू केबल तपशीलांवर अवलंबून असते.
पीव्हीसी संयुगे निवडलेल्या सामग्रीच्या फॉर्म्युलेशन आणि लागू उत्पादन मानकांवर अवलंबून ज्वाला-प्रतिरोधक वैशिष्ट्ये प्रदान करू शकतात. जेथे एखादा प्रकल्प विशिष्ट ज्वाला-प्रतिरोधक वर्गीकरण निर्दिष्ट करतो, तेथे केवळ PVC सामग्रीवरून गृहीत न धरता केबलच्या तांत्रिक दस्तऐवजीकरणाच्या विरूद्ध आवश्यक ग्रेडची पुष्टी केली पाहिजे.
पीव्हीसी इन्सुलेशन आणि शीथ योग्य स्थापनेदरम्यान सामान्य हाताळणी आणि पर्यावरणीय प्रदर्शनापासून संरक्षण प्रदान करतात. बांधकामादरम्यान, केबल अजूनही जास्त खेचण्यापासून, तीक्ष्ण कडा, क्रशिंग आणि निर्दिष्ट मर्यादेपलीकडे वाकण्यापासून संरक्षित केले पाहिजे.
जेव्हा निवडलेले पीव्हीसी बांधकाम पर्यावरणीय परिस्थितीशी जुळते तेव्हा सामान्य इनडोअर आणि आउटडोअर लो-व्होल्टेज इंस्टॉलेशनसाठी केबलचा विचार केला जाऊ शकतो. ओलावा, तापमान, सूर्यप्रकाश, रासायनिक एक्सपोजर आणि यांत्रिक लोडिंगचे मूल्यमापन सामान्य बिल्डिंग-वायरिंग परिस्थितीच्या बाहेरच्या स्थापनेसाठी केले पाहिजे.
सुरक्षित ऑपरेशनसाठी योग्य कंडक्टर आकारमान, सर्किट संरक्षण आणि स्थापना पद्धत महत्त्वपूर्ण आहे. केबलची निवड अपेक्षित लोड करंट, व्होल्टेज ड्रॉप, सभोवतालचे तापमान, गटबद्ध परिस्थिती आणि परवानगी दिलेल्या इंस्टॉलेशन पद्धतीसाठी जबाबदार असावी. लपविलेल्या स्थापनेने देखील लागू असलेल्या स्थानिक इलेक्ट्रिकल कोडचे पालन केले पाहिजे.
कॉपर पीव्हीसी लो-व्होल्टेज पॉवर केबल घरे, अपार्टमेंट आणि इतर इमारतींमधील कमी-व्होल्टेज सर्किटसाठी निर्दिष्ट केली जाऊ शकते, ज्यामध्ये प्रकाश, सॉकेट आणि उपकरणे शाखा सर्किट समाविष्ट आहेत. विद्युत रचनेनुसार कंड्युट प्रकार, कंडक्टरचा आकार आणि स्थापनेच्या परिस्थितीची पुष्टी केली पाहिजे.
ठराविक अनुप्रयोगांमध्ये दुकाने, कार्यालये, हॉटेल्स, शाळा, रुग्णालये आणि इतर व्यावसायिक किंवा सार्वजनिक इमारतींचा समावेश होतो जेथे कमी-व्होल्टेज पॉवर सर्किट्स आवश्यक असतात. केबलचे तपशील सर्किट लोड, राउटिंग पद्धत आणि स्थानिक विद्युत आवश्यकतांशी जुळले पाहिजेत.
केबलचा वापर बांधकाम साइट्स, प्रीफेब्रिकेटेड इमारती आणि साइट सुविधांवर योग्य तात्पुरत्या किंवा कायमस्वरूपी कमी-व्होल्टेज सर्किटसाठी केला जाऊ शकतो. जेथे केबल्स वारंवार हालचाल, प्रभाव किंवा ड्रॅगिंगच्या संपर्कात येतात, त्याऐवजी विशेषत: लवचिक सेवेसाठी अभिप्रेत असलेल्या बांधकामाचा विचार केला पाहिजे.
वर्कशॉप्स, वेअरहाऊस, लॉजिस्टिक सुविधा आणि इतर प्रकाश-औद्योगिक वातावरणातील लो-व्होल्टेज सर्किट्स प्रकाश, उपकरणे कनेक्शन आणि वीज वितरणासाठी या प्रकारच्या केबलचा वापर करू शकतात. योग्य आवरण आणि स्थापनेची पद्धत ठरवताना धूळ, तापमान, तेल आणि रासायनिक प्रदर्शनाचे पुनरावलोकन केले पाहिजे.
अनुप्रयोगांमध्ये ग्रामीण इमारती, कृषी सुविधा, शेतातील प्रकाश आणि इतर कमी-व्होल्टेज पायाभूत सुविधांचा समावेश असू शकतो. बाहेरील किंवा दमट स्थानांना आर्द्रता संरक्षण, अतिनील प्रदर्शन, यांत्रिक संरक्षण आणि लागू स्थापना पद्धतीकडे लक्ष देणे आवश्यक आहे.
केबलचा वापर लाईट, मॉनिटरिंग उपकरणे आणि समुदाय, पार्किंग क्षेत्र, उद्याने आणि इतर महानगरपालिका वातावरणातील विद्युत सुविधांसाठी योग्य कमी-व्होल्टेज सर्किटमध्ये केला जाऊ शकतो. निवडलेले तपशील वास्तविक राउटिंग आणि पर्यावरणीय परिस्थितीशी संबंधित असले पाहिजेत.
परदेशातील प्रकल्पांसाठी, केबलचे बांधकाम आणि कागदपत्रे गंतव्य बाजारपेठेत लागू असलेल्या इलेक्ट्रिकल मानक आणि प्रमाणन आवश्यकतांनुसार तपासले पाहिजेत. कंडक्टर आकार, व्होल्टेज रेटिंग, इन्सुलेशन आणि म्यान वैशिष्ट्ये, पॅकेजिंग, मार्किंग आणि चाचणी दस्तऐवजीकरण शिपमेंटपूर्वी पुष्टी केली जाऊ शकते.
केबलचा योग्य लो-व्होल्टेज उपकरणे कनेक्शन, शाखा सर्किट आणि सपोर्टिंग इलेक्ट्रिकल सिस्टमसाठी देखील विचार केला जाऊ शकतो. सतत हालचाल, उच्च यांत्रिक ताण, उच्च तापमान किंवा विशेष अग्नि-कार्यक्षमता आवश्यकता असलेल्या अनुप्रयोगांसाठी वेगळ्या केबल बांधकामाची आवश्यकता असू शकते.
A: कंडक्टर क्रॉस-सेक्शन अपेक्षित लोड करंट, स्वीकार्य व्होल्टेज ड्रॉप, इंस्टॉलेशन पद्धत, सभोवतालचे तापमान आणि सर्किट लांबीनुसार निवडले पाहिजे. तांत्रिक सारणीमध्ये सूचीबद्ध केलेली मूल्ये कंडक्टरची परिमाणे आणि प्रतिकार डेटा प्रदान करतात, परंतु विशिष्ट स्थापनेसाठी अनुज्ञेय प्रवाह निर्धारित करण्यासाठी त्यांचा एकट्याने वापर केला जाऊ नये.
उ: तांत्रिक तक्त्यामध्ये 1.5 मिमी², 2.5 मिमी², 4 मिमी² आणि 6 मिमी² सारख्या काही लहान कंडक्टर आकारांसाठी घन आणि अडकलेल्या दोन्ही बांधकामांचा समावेश आहे. योग्य बांधकाम आवश्यक लवचिकता, स्थापना पद्धत आणि लागू तपशील यावर अवलंबून असते.
A: ठराविक तपासणी आयटममध्ये कंडक्टर डीसी रेझिस्टन्स, इन्सुलेशन कंडिशन, डायमेन्शनल माप आणि व्होल्टेज विसस्टंट टेस्टिंग लागू उत्पादन स्टँडर्ड आणि खरेदी स्पेसिफिकेशननुसार समाविष्ट असू शकते. एखाद्या प्रकल्पासाठी विशिष्ट तपासणी अहवाल किंवा चाचणी रेकॉर्ड आवश्यक असल्यास, या आवश्यकता उत्पादनापूर्वी पुष्टी केल्या पाहिजेत.
उ: गंतव्य बाजाराच्या व्होल्टेज, केबल मानक, चिन्हांकन, पॅकेजिंग आणि दस्तऐवजीकरण आवश्यकतांनुसार परदेशी ऑर्डरचे पुनरावलोकन केले जाऊ शकते. लागू मानक आगाऊ निर्दिष्ट केले पाहिजे कारण कमी-व्होल्टेज केबल आवश्यकता बाजारांमध्ये भिन्न आहेत.
A: केबलची लांबी, ओळख चिन्हांकन आणि पॅकेजिंगची उत्पादन तपशील आणि ऑर्डर प्रमाणानुसार चर्चा केली जाऊ शकते. सानुकूल आवश्यकतांसाठी, आवश्यक चिन्हांकन माहिती, लांबी सहनशीलता, पॅकेजिंग पद्धत आणि वितरण प्रमाण उत्पादनापूर्वी पुष्टी केली पाहिजे.
A: आवश्यक कंडक्टर क्रॉस-सेक्शन, केबल बांधकाम, व्होल्टेज रेटिंग, एकूण लांबी, ऑर्डर प्रमाण, अनुप्रयोग, स्थापना पद्धत आणि वितरण गंतव्य प्रदान करा. प्रकल्प ऑर्डरसाठी, आवश्यक मानक, तपासणी दस्तऐवज, म्यान मार्किंग आणि पॅकेजिंग तपशील देखील समाविष्ट केले पाहिजेत.
A: मानक PVC लो-व्होल्टेज पॉवर केबल बांधकाम सामान्यतः त्यांच्या निर्दिष्ट स्थापना पद्धतीनुसार निवडले जातात. जेथे केबल सतत ड्रॅगिंग, वारंवार वाकणे किंवा टॉर्शनमधून जात असेल, तेथे विशेषत: मोबाइल सेवेसाठी रेट केलेल्या लवचिक केबलचा विचार केला पाहिजे.
A: केबल मॉडेल, कंडक्टरचा आकार, व्होल्टेज रेटिंग, केबलची लांबी आणि प्रोजेक्ट स्पेसिफिकेशनच्या विरूद्ध लागू मानकांची पुष्टी करा. स्थापनेदरम्यान, आवश्यक वाकण्याची त्रिज्या आणि खेचण्याच्या परिस्थितीचे निरीक्षण करा आणि केबलला जास्त यांत्रिक शक्ती, तीक्ष्ण कडा आणि अनुपयुक्त पर्यावरणीय प्रदर्शनापासून संरक्षण करा.
कॉपर पीव्हीसी लो व्होल्टेज पॉवर केबल कोटेशनसाठी, आवश्यक कंडक्टर आकार, व्होल्टेज पातळी, प्रमाण, केबलची लांबी, स्थापना पद्धत आणि गंतव्यस्थान प्रदान करा. Qiancheng विनिर्देशांचे पुनरावलोकन करू शकते आणि ऑर्डर प्लेसमेंटपूर्वी लागू उत्पादन आणि दस्तऐवजीकरण आवश्यकतांची पुष्टी करू शकते.
