उत्पादन मॉडेल: VLV, VLV6(2)2, VLY, VLV6(2)3, इ.

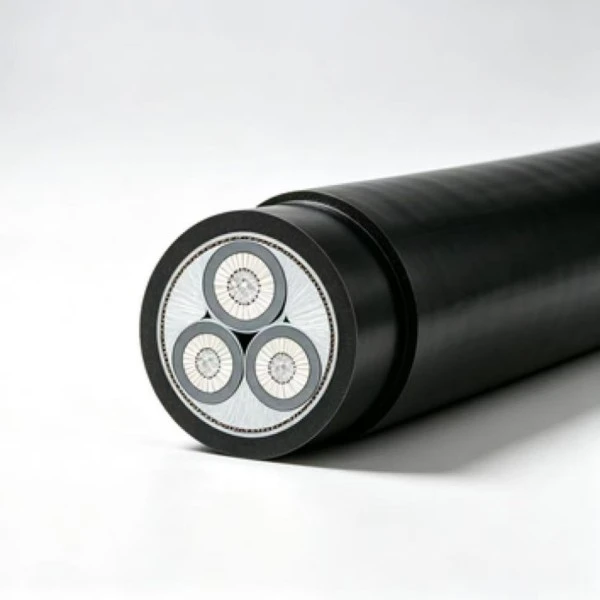

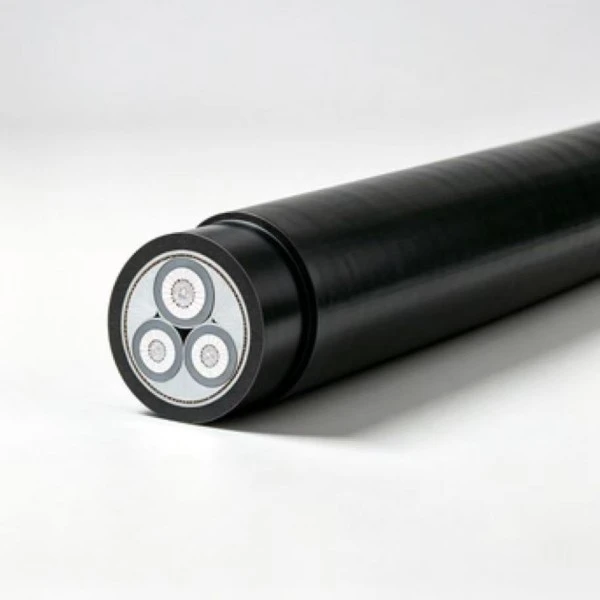

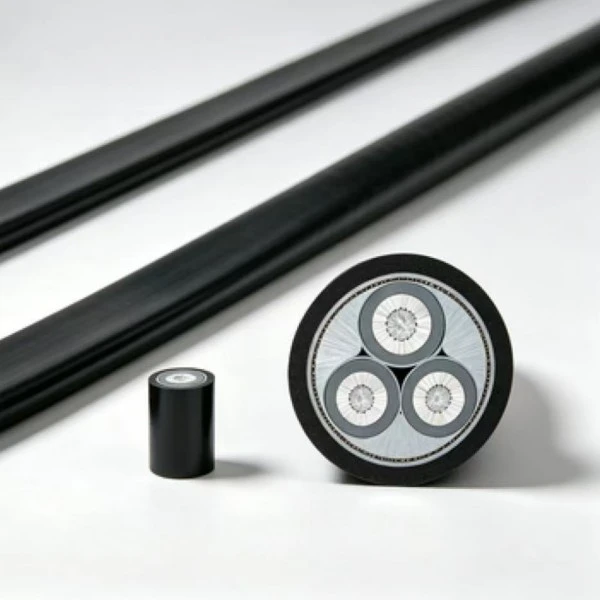

ॲल्युमिनियम पीव्हीसी लो व्होल्टेज पॉवर केबल उच्च-शुद्धता ॲल्युमिनियम कंडक्टरचा अवलंब करते ज्यामध्ये स्थिर चालकता आणि हलके वजन असते, ज्यामुळे प्रकल्प खरेदी खर्च मोठ्या प्रमाणात कमी होतो. 0.6/1kV लो-व्होल्टेज पॉवर ट्रान्समिशनसाठी रेट केलेले, ते इनडोअर, आउटडोअर आणि केबल-ट्रेंच ऍप्लिकेशन्ससह अनेक स्थिर-अस्तर स्थितीत बसते.
|
नाममात्र क्रॉस-सेक्शन (मिमी²) |
कंडक्टर वायरची किमान संख्या |
इन्सुलेशन जाडी (मिमी) |
म्यान जाडी (मिमी) |
अंदाजे केबल बाह्य व्यास (मिमी) |
कंडक्टर डीसी प्रतिकार (Ω/किमी)अल |
चाचणी व्होल्टेज (kV/5 मिनिट) |
हवेत अस्पष्टता (A)-अल |
थेट दफन केलेल्या मातीत (A)-अल |
|
1×10 |
6 |
1.0 |
1.4 |
8 |
≤३.०८ |
3.5 |
59 |
69 |
|
1×16 |
6 |
1.0 |
1.4 |
9 |
≤१.९१ |
3.5 |
78 |
90 |
|
1×25 |
6 |
1.2 |
1.4 |
10 |
≤१.२० |
3.5 |
100 |
115 |
|
1×35 |
6 |
1.2 |
1.4 |
12 |
≤०.८६८ |
3.5 |
125 |
135 |
|
1×50 |
6 |
1.4 |
1.4 |
13 |
≤0.641 |
3.5 |
150 |
165 |
|
1×70 |
12 |
1.4 |
1.4 |
14 |
≤0.443 |
3.5 |
190 |
200 |
|
1×95 |
15 |
1.6 |
1.5 |
16 |
≤0.320 |
3.5 |
230 |
240 |
|
1×120 |
18 |
1.6 |
1.5 |
18 |
≤0.253 |
3.5 |
370 |
275 |
|
1×150 |
18 |
1.8 |
1.6 |
21 |
≤0.206 |
3.5 |
310 |
310 |
|
1×185 |
30 |
2.0 |
1.7 |
23 |
≤0.164 |
3.5 |
360 |
355 |
|
1×240 |
34 |
2.2 |
1.8 |
25 |
≤0.125 |
3.5 |
430 |
410 |
|
1×300 |
34 |
2.4 |
1.9 |
34 |
≤0.100 |
3.5 |
495 |
465 |
|
1×400 |
53 |
2.6 |
2.0 |
37 |
≤०.०७७८ |
3.5 |
590 |
535 |
बेंडिंग त्रिज्या:
सिंगल-कोर केबल्ससाठी अनुज्ञेय बेंडिंग त्रिज्या: \(20\times(d+D)\pm5\%\)
मल्टी-कोर केबल्ससाठी अनुज्ञेय बेंडिंग त्रिज्या: \(15\times(d+D)\pm5\%\)
D = केबलचा वास्तविक बाह्य व्यास (मिमी)
d = कंडक्टरचा वास्तविक व्यास (मिमी)
घालण्याचे तापमान:
सभोवतालचे तापमान 0 डिग्री सेल्सियसपेक्षा कमी असल्यास बिछानापूर्वी प्री-हीटिंग केले पाहिजे.
बिछाना उंची फरक:
केबलसाठी उभ्या मांडणीच्या उंचीच्या फरकावर मर्यादा नाही.
|
हवेचे तापमान |
||||||||||||||||
|
ऑपरेटिंग तापमान (℃) |
15 |
10 |
15 |
20 |
25 |
30 |
35 |
40 |
45 |
50 |
||||||
|
1.30 |
1.26 |
1.22 |
1.18 |
1.44 |
1.09 |
1.04 |
1.0 |
0.96 |
0.89 |
|||||||
|
माती तापमान |
||||||||||||||||
|
5 |
10 |
15 |
20 |
25 |
30 |
35 |
||||||||||
|
1.44 |
1.11 |
1.07 |
1.04 |
1.00 |
0.96 |
0.92 |
||||||||||
फॅक्टरी वर्कशॉप्स आणि गोदामांमध्ये कमी-व्होल्टेज पॉवर डिस्ट्रिब्युशन सर्किट्ससाठी मोठ्या प्रमाणावर वापरले जाते, भिंती आणि केबल ट्रेच्या बाजूने रूट केले जाते. स्थिर केबल स्ट्रक्चर आणि विश्वसनीय PVC इन्सुलेशन संरक्षणासह, ॲल्युमिनियम PVC लो व्होल्टेज पॉवर केबल फॅक्टरी पॉवर-चालित उपकरणांसाठी वीज-पुरवठा आवश्यकता पूर्ण करते. सोयीस्कर बांधकाम वैशिष्ट्यीकृत, ते लांब-अंतर घरातील मुख्य वीज वितरणासाठी योग्य आहे.
हे फॅक्टरी कंपाऊंड भिंती आणि उपयुक्तता खांबांसह ओव्हरहेड स्थापित केले जाऊ शकते. पीव्हीसी बाह्य आवरणामध्ये सूर्यप्रकाश, वारा आणि पावसाच्या धूप विरूद्ध उत्कृष्ट वृद्धत्वाचा प्रतिकार असतो. हे सामान्यतः टाउनशिप पॉवर डिस्ट्रिब्युशन आणि औद्योगिक पार्कच्या बाह्य मुख्य वीज-पुरवठा लाईन्ससाठी लागू केले जाते जेणेकरून एकूण प्रकल्प खरेदी खर्च कमी होईल.
भूमिगत केबल खंदक आणि सर्वसमावेशक उपयुक्तता बोगदे मध्ये स्थापित. हवेशीर वातावरण अनुकूल उष्णता-विघटन कार्यप्रदर्शन प्रदान करते आणि नंतरच्या टप्प्यातील सर्किट तपासणी आणि देखभाल सुलभ करते. औद्योगिक उद्यानांच्या महानगरपालिका सहाय्यक सुविधा आणि भूमिगत वीज-वितरण प्रणालींमध्ये याचा मोठ्या प्रमाणावर अवलंब केला जातो.
मूलभूत संरक्षणात्मक उपायांसह ते थेट भूमिगत जमिनीत पुरले जाऊ शकते. उपनगरीय रस्ते प्रकल्प, ग्रामीण पॉवर-ग्रीड नूतनीकरण आणि औद्योगिक उद्यानांच्या बाह्य वीज-पुरवठा लाईन्ससाठी योग्य. हलक्या वजनाची ॲल्युमिनियम-कंडक्टर केबल वाहतूक आणि केबल ओढण्याच्या अडचणी कमी करते आणि मोठ्या प्रमाणात पायाभूत सुविधांच्या प्रकल्पांमध्ये बसते.
प्रमुख खर्च-कार्यक्षमतेसह ग्रामीण मुख्य वीज-वितरण लाईन्ससाठी प्राधान्य दिलेला पर्याय. हे गावातील ट्रान्सफॉर्मरपासून अंतिम वापरकर्त्यांपर्यंत कमी-व्होल्टेज वीज प्रेषणासाठी वापरले जाते. हे मोठ्या प्रमाणात मोठ्या प्रमाणात खरेदीसाठी चांगले फायदे दर्शविते आणि ग्रामीण पॉवर-ग्रीड अपग्रेडिंग प्रकल्पांसाठी मोठ्या प्रमाणावर वापरलेली केबल आहे.
A: पारंपारिक लो-व्होल्टेज वीज वितरणासाठी ॲल्युमिनियम PVC लो व्होल्टेज पॉवर केबलला 0.6/1 kV रेट केले जाते. केबलचे बांधकाम आणि साइटच्या परिस्थितीनुसार, स्थापनेच्या पद्धतींमध्ये बाह्य ओव्हरहेड रूटिंग, केबल खंदक आणि काही थेट-बरी केलेले अनुप्रयोग समाविष्ट असू शकतात. PVC आवरण सामान्य बाह्य प्रदर्शनास प्रतिकार प्रदान करते, परंतु केबल निवडताना दीर्घकालीन सूर्यप्रकाश, आर्द्रता, तापमान आणि यांत्रिक परिस्थिती विचारात घेणे आवश्यक आहे.
A: सिंगल-कोर केबल्ससाठी, निर्दिष्ट बेंडिंग आवश्यकता 20 × (d + D) ±5% आहे, लागू उत्पादन तपशीलांच्या अधीन आहे. जेव्हा लेइंग सभोवतालचे तापमान 0 डिग्री सेल्सियसपेक्षा कमी असते, तेव्हा स्थापनेपूर्वी योग्य प्रीहीटिंग केले पाहिजे. आवश्यक तापमान उपचारांशिवाय थेट स्थापना टाळली पाहिजे कारण कमी-तापमान PVC कमी लवचिक आणि यांत्रिक नुकसानास अधिक संवेदनशील बनू शकते.
A: सूचीबद्ध उत्पादन श्रेणी 1.5 mm² ते 1000 mm² कंडक्टर क्रॉस-सेक्शन कव्हर करते. उत्पादन उपलब्धतेनुसार मानक तपशील पुरवले जाऊ शकतात, तर प्रकल्प ऑर्डरसाठी कट-टू-लेन्थ आवश्यकता आणि केबल मार्किंगवर चर्चा केली जाऊ शकते. आवश्यक तपशील आणि प्रमाणानुसार नमुना प्रमाण आणि मोठ्या परदेशी ऑर्डरचे पुनरावलोकन केले जाऊ शकते.
A: ॲल्युमिनियमची घनता तांब्यापेक्षा कमी असते, त्यामुळे ॲल्युमिनियम-कंडक्टर केबल केबलचे एकूण वजन कमी करू शकते आणि वाहतूक आणि स्थापना हाताळणी सुलभ करू शकते. त्याची सामग्रीची किंमत तांब्यापेक्षाही कमी असू शकते, जी लांब-अंतराच्या सर्किट्स आणि मोठ्या प्रमाणात खरेदी करण्यासाठी संबंधित असू शकते. निवडीमध्ये सध्याची क्षमता, व्होल्टेज ड्रॉप, केबलची लांबी, इंस्टॉलेशन पद्धत आणि एकूण प्रकल्प खर्च यांचा विचार केला पाहिजे.

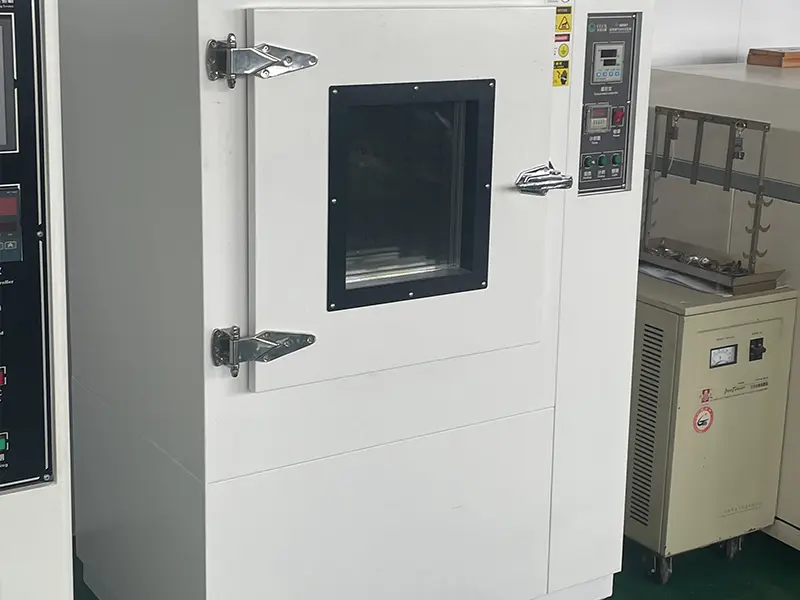

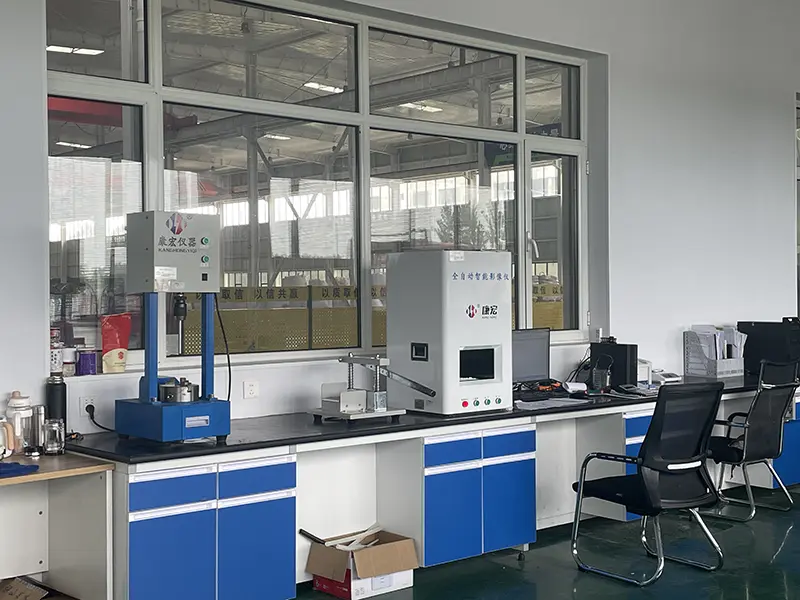

उ: फॅक्टरी तपासणी नोंदी आणि संबंधित विद्युत चाचणी अहवाल उत्पादन तपशील आणि ऑर्डर आवश्यकतांनुसार प्रदान केले जाऊ शकतात. इंग्रजी भाषेतील दस्तऐवज परदेशातील प्रकल्प पुनरावलोकन किंवा आवश्यकता असेल तेव्हा सीमाशुल्क दस्तऐवजासाठी देखील तयार केले जाऊ शकतात. गंतव्य बाजार आणि प्रकल्प स्वीकृती आवश्यकतांनुसार अचूक प्रमाणपत्र आणि चाचणी-अहवाल पॅकेजची पुष्टी केली पाहिजे.
A: जेथे माती आणि स्थापनेची परिस्थिती निर्दिष्ट अनुप्रयोग श्रेणीमध्ये आहे तेथे थेट दफन करण्याचा विचार केला जाऊ शकतो. जेथे केबल मजबूत आम्ल-अल्कली परिस्थिती, जास्त ओलावा, यांत्रिक प्रभाव किंवा इतर असामान्य पर्यावरणीय घटकांच्या संपर्कात असू शकते तेथे अतिरिक्त संरक्षणात्मक बाही किंवा नळांची शिफारस केली जाते. दफन खोली, ड्रेनेज आणि यांत्रिक संरक्षण देखील लागू स्थापना आवश्यकतांचे पालन केले पाहिजे.
A: वितरण वेळ केबल तपशील, कंडक्टर क्रॉस-सेक्शन, ऑर्डर प्रमाण, उत्पादन वेळापत्रक आणि पॅकेजिंग किंवा दस्तऐवजीकरण आवश्यकतांवर अवलंबून असते. जेव्हा उत्पादन क्षमता आणि साहित्य उपलब्ध असेल तेव्हा मानक वैशिष्ट्यांमध्ये कमी लीड वेळा असू शकतात. सानुकूल किंवा मोठ्या-व्हॉल्यूम ऑर्डरसाठी, आवश्यक प्रमाण आणि लक्ष्य वितरण तारखेची आगाऊ पुष्टी केली पाहिजे जेणेकरून उत्पादन शेड्यूल त्यानुसार व्यवस्था केली जाऊ शकते.
A: सभोवतालचे तापमान वाढल्याने स्वीकार्य प्रवाह कमी होतो कारण उष्णता नष्ट होणे कमी प्रभावी होते. त्यामुळे कंडक्टरचा आकार आणि इंस्टॉलेशन पद्धत निवडताना लागू तापमान सुधारणा गुणांकाचा विचार केला पाहिजे. बंदिस्त किंवा खराब हवेशीर स्थानांसाठी जेथे सभोवतालचे तापमान 40 डिग्री सेल्सियसपेक्षा जास्त राहते, अंतिम केबल निवडण्यापूर्वी अतिरिक्त थर्मल मूल्यांकन आवश्यक असू शकते.
