जेव्हा लवचिक राउटिंग, स्थिर चालकता आणि विश्वासार्ह इन्सुलेशन बाबी,कियानचेंग पीव्हीसी ट्विस्टेड जोडी लवचिक कॉर्डलो-व्होल्टेज सर्किट्स, लाइटिंग फिक्स्चर, घरगुती उपकरणे आणि लहान इलेक्ट्रोमेकॅनिकल उपकरणांसाठी व्यावहारिक वायरिंग सोल्यूशन प्रदान करते. त्याचे मल्टी-स्ट्रँडेड ऑक्सिजन-फ्री कॉपर कंडक्टर आणि पीव्हीसी इन्सुलेशन अशा ॲप्लिकेशन्समध्ये सोयीस्कर इन्स्टॉलेशनला समर्थन देण्यासाठी डिझाइन केलेले आहेत जेथे सामान्य कडक वायर मार्गाने जाणे कठीण असू शकते.
पीव्हीसी ट्विस्टेड पेअर फ्लेक्सिबल कॉर्ड पीव्हीसी इन्सुलेशनसह बारीक-स्ट्रँडेड कॉपर कंडक्टर आणि वाकणे, राउटिंग आणि बंदिस्त वायरिंगसाठी लवचिकता प्रदान करण्यासाठी वळलेले बांधकाम एकत्र करते. Qiancheng RVS-300/300 मालिका 2×0.5 mm² ते 2×6 mm² पर्यंत नाममात्र क्रॉस-सेक्शनमध्ये 300/300V च्या प्रमाणित व्होल्टेजसह आणि 70℃ तापमान रेटिंगसह उपलब्ध आहे. हा लेख त्याचे बांधकाम, तांत्रिक मापदंड, स्थापनेचे फायदे, ऍप्लिकेशन परिस्थिती आणि निवड विचारांचे स्पष्टीकरण देतो ज्यामुळे खरेदीदारांना कमी-व्होल्टेज वायरिंग प्रकल्पांसाठी योग्य लवचिक कॉर्ड ओळखण्यात मदत होईल.
सामग्री सारणी
- पीव्हीसी ट्विस्टेड जोडी लवचिक कॉर्ड म्हणजे काय?
- त्याच्या बांधकामाचा कार्यप्रदर्शनावर कसा परिणाम होतो?
- मुख्य तांत्रिक मापदंड काय आहेत?
- मुख्य फायदे काय आहेत?
- ते सामान्यतः कुठे वापरले जाते?
- खरेदीदारांनी योग्य तपशील कसे निवडावे?
- स्थापनेदरम्यान काय विचारात घेतले पाहिजे?
- वारंवार विचारले जाणारे प्रश्न
- निष्कर्ष
पीव्हीसी ट्विस्टेड जोडी लवचिक कॉर्ड म्हणजे काय?

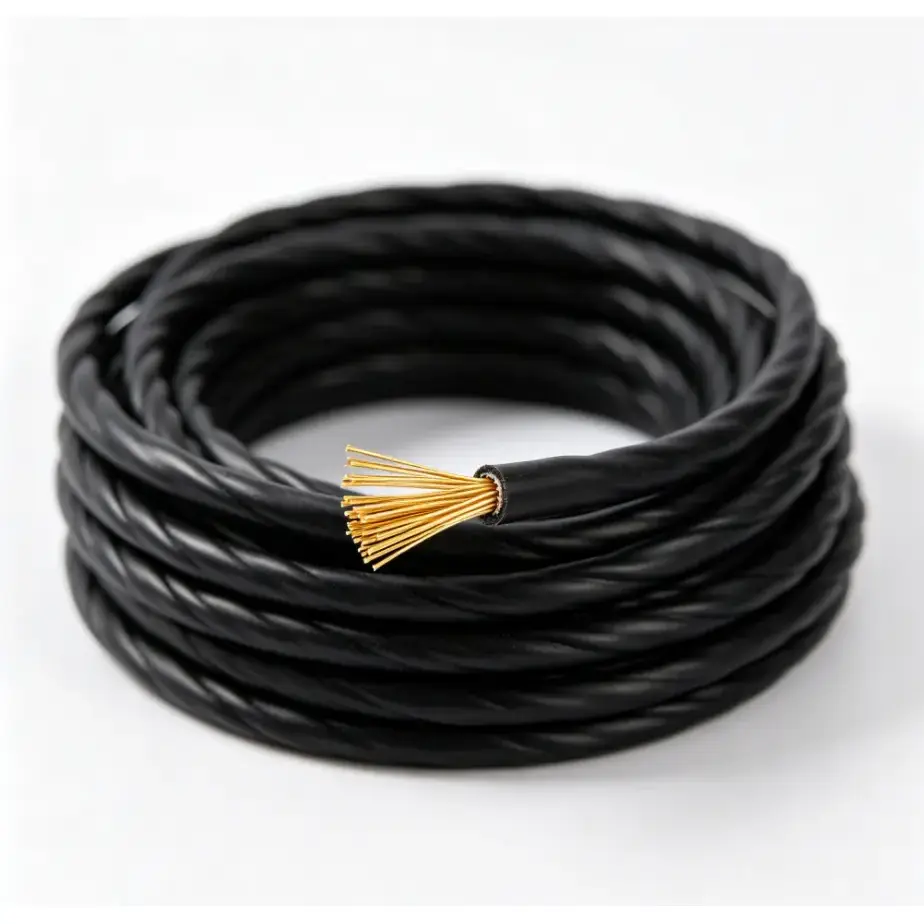

पीव्हीसी ट्विस्टेड पेअर फ्लेक्सिबल कॉर्ड ही कमी-व्होल्टेजची लवचिक वायर आहे जी दोन इन्सुलेटेड कंडक्टरने वळवलेल्या कॉन्फिगरेशनमध्ये मांडलेली असते. Qiancheng उत्पादन कंडक्टर म्हणून सूक्ष्म मल्टी-स्ट्रँडेड ऑक्सिजन-मुक्त तांब्याच्या तारांचा वापर करते आणि इन्सुलेट सामग्री म्हणून PVC. व्यावहारिक वायरिंगच्या कामासाठी आवश्यक असलेल्या यांत्रिक लवचिकतेसह विद्युत चालकता प्रदान करण्याच्या उद्देशाने संयोजनाचा हेतू आहे.
हे उत्पादन मॉडेल RVS-300/300 म्हणून ओळखले जाते आणि घरगुती नूतनीकरण, प्रकाश उपकरणे, घरगुती उपकरणे आणि लहान इलेक्ट्रोमेकॅनिकल उपकरणे यासारख्या अनुप्रयोगांसाठी डिझाइन केलेले आहे. कडक सॉलिड-कोर वायर्सच्या तुलनेत, त्याचे बारीक-अडकलेले बांधकाम कोपऱ्यांभोवती वाकणे, नाल्यातून जाणे आणि तुलनेने मर्यादित स्थापनेच्या जागेतून मार्गक्रमण करणे सोपे करते.
पीव्हीसी लवचिक कॉर्ड निर्मात्याचे मूल्यमापन करणाऱ्या खरेदीदारांसाठी, कंडक्टर सामग्री, इन्सुलेशन बांधकाम, क्रॉस-सेक्शनल क्षेत्र, व्होल्टेज रेटिंग आणि उद्दीष्ट इंस्टॉलेशन वातावरण या सर्वांचा केवळ देखावा किंवा किंमतीवर आधारित केबल निवडण्याऐवजी एकत्रितपणे विचार केला पाहिजे.
त्याच्या बांधकामाचा कार्यप्रदर्शनावर कसा परिणाम होतो?
लवचिक कॉर्डचे कार्यप्रदर्शन त्याचे कंडक्टर आणि इन्सुलेशन कसे डिझाइन केले आहे यावर बरेच अवलंबून असते. Qiancheng ची PVC ट्विस्टेड जोडी लवचिक कॉर्ड अनेक संरचनात्मक घटक एकत्र करते जे त्याच्या इच्छित कमी-व्होल्टेज अनुप्रयोगांमध्ये योगदान देतात.
- फाइन-स्ट्रँडेड कॉपर कंडक्टर:एकापेक्षा जास्त बारीक तांबे स्ट्रँड्स तुलनात्मक घन कंडक्टरपेक्षा जास्त लवचिकता प्रदान करतात.
- ऑक्सिजन मुक्त तांबे:कॉपर कंडक्टरची रचना सातत्यपूर्ण विद्युत चालकता आणि तुलनेने कमी कंडक्टर प्रतिरोध प्रदान करण्यासाठी केली जाते.
- ट्विस्टेड-जोडी रचना:दोन कंडक्टर एकत्रितपणे व्यवस्थित केले जातात, एक कॉम्पॅक्ट फॉर्म तयार करतात जो रूटिंग आणि कनेक्शनसाठी सोयीस्कर आहे.
- पीव्हीसी इन्सुलेशन:इन्सुलेशन कंडक्टरमधील विद्युत पृथक्करण प्रदान करते आणि निर्दिष्ट ऑपरेटिंग परिस्थितीत प्रवाहकीय कोरचे संरक्षण करण्यास मदत करते.
- लवचिक बांधकाम:एकंदर रचना वाकणे, वळणे आणि राउटिंगचे समर्थन करते जेथे प्रतिष्ठापन जागा मर्यादित आहे.
हे संयोजन कॉर्डला विशेषतः संबंधित बनवते जेव्हा इंस्टॉलेशनची सोय ही महत्त्वाची बाब आहे. तथापि, केबलची निवड नेहमी वास्तविक विद्युत भार, वातावरण, स्थापना पद्धत आणि लागू स्थानिक आवश्यकता यावर आधारित असावी.
मुख्य तांत्रिक मापदंड काय आहेत?
तांत्रिक मापदंड अभियंते, कंत्राटदार, वितरक आणि खरेदी करणाऱ्या संघांना विशिष्ट केबल तपशील अभिप्रेत सर्किटशी जुळतात की नाही हे निर्धारित करण्यात मदत करतात. खालील तपशील Qiancheng उत्पादन माहितीवर आधारित आहेत.
| नाममात्र विभाग | कमाल सिंगल-वायर व्यास | इन्सुलेशन जाडी | कमाल व्यासाचा | 70℃ वर किमान इन्सुलेशन प्रतिरोध |
|---|---|---|---|---|
| 2×0.5 मिमी² | 0.16 मिमी | 0.8 मिमी | 6.0 मिमी | 0.016 MΩ· किमी |
| 2×0.75 मिमी² | 0.16 मिमी | 0.8 मिमी | 6.2 मिमी | 0.014 MΩ· किमी |
| 2×1.0 मिमी² | 0.16 मिमी | 0.8 मिमी | 6.6 मिमी | 0.013 MΩ· किमी |
| 2×1.5 मिमी² | 0.16 मिमी | 0.8 मिमी | 7.2 मिमी | ०.०१२ MΩ· किमी |
| 2×2.5 मिमी² | 0.16 मिमी | 0.8 मिमी | 8.2 मिमी | 0.0095 MΩ· किमी |
| 2×4 मिमी² | 0.16 मिमी | 0.8 मिमी | 9.5 मिमी | 0.0079 MΩ· किमी |
| 2×6 मिमी² | 0.21 मिमी | 1.0 मिमी | 11.6 मिमी | 0.0081 MΩ· किमी |
मानक आवृत्ती 70℃ तापमान रेटिंगसह 300/300V वर रेट केलेली आहे. खरेदीदारांनी ऑर्डर देण्यापूर्वी संपूर्ण तांत्रिक आवश्यकतांची पुष्टी केली पाहिजे, विशेषत: जेव्हा एखाद्या प्रकल्पामध्ये असामान्य तापमान, सतत हालचाल, बाहेरील प्रदर्शन किंवा इतर मागणी असलेल्या परिस्थितींचा समावेश असतो.
मुख्य फायदे काय आहेत?
स्थिर विद्युत चालकता
एक उच्च-गुणवत्तेचा तांबे कंडक्टर विश्वसनीय इलेक्ट्रिकल ट्रान्समिशनसाठी मूलभूत आहे. या कॉर्डमध्ये वापरलेले बारीक-अडकलेले ऑक्सिजन-मुक्त तांबे बांधकाम योग्य कमी-व्होल्टेज अनुप्रयोगांसाठी स्थिर चालकता आणि कमी कंडक्टर प्रतिरोध प्रदान करण्याच्या उद्देशाने आहे.
लवचिक राउटिंग
लवचिकता हा मल्टी-स्ट्रेंडेड कंडक्टरच्या मुख्य व्यावहारिक फायद्यांपैकी एक आहे. इंस्टॉलर कोपरे, नळ, उपकरणे आणि इतर भागांमधून केबल वाकवू शकतात आणि रूट करू शकतात जेथे कठोर वायर हाताळण्यास गैरसोयीचे असू शकतात.
विश्वसनीय पीव्हीसी इन्सुलेशन
पीव्हीसी इन्सुलेशन विद्युत पृथक्करण प्रदान करते आणि योग्य इनडोअर ऍप्लिकेशन्समध्ये येणाऱ्या सामान्य यांत्रिक पोशाख आणि पर्यावरणीय प्रभावांपासून कंडक्टरचे संरक्षण करण्यास मदत करते. उत्पादनाच्या माहितीनुसार इन्सुलेशन देखील ज्वाला-प्रतिरोधक वैशिष्ट्यांसह डिझाइन केलेले आहे.
सोयीस्कर स्थापना
बारीक कॉपर स्ट्रँड आणि कॉम्पॅक्ट ट्विस्टेड कन्स्ट्रक्शनचे संयोजन इंस्टॉलेशन दरम्यान केबल हाताळणी सुलभ करू शकते. हे विशेषतः वायरिंग प्रकल्पांसाठी उपयुक्त आहे ज्यामध्ये असंख्य वळणे किंवा प्रतिबंधित राउटिंग स्पेस समाविष्ट आहेत.
ते सामान्यतः कुठे वापरले जाते?
PVC ट्विस्टेड पेअर फ्लेक्सिबल कॉर्डची ऍप्लिकेशन रेंज लो-व्होल्टेज वायरिंगवर केंद्रित आहे जिथे लवचिकता आणि सरळ इन्स्टॉलेशन महत्वाचे आहे. ठराविक अनुप्रयोगांमध्ये हे समाविष्ट आहे:
- घरगुती विद्युत वायरिंग
- इनडोअर लाइटिंग फिक्स्चर
- घरगुती उपकरणांची जोडणी
- लहान इलेक्ट्रोमेकॅनिकल उपकरणे
- कमर्शियल लो-व्होल्टेज सर्किट्स
- उपकरणे कनेक्शन वायरिंग
- कंड्युट आणि मर्यादित-जागा वायरिंग
- इलेक्ट्रिकल नूतनीकरण प्रकल्प
उदाहरणार्थ, एका अरुंद इनडोअर कंड्युटमधून इंस्टॉलर रूटिंग वायरिंगला बारीक-अडकलेल्या केबलच्या लवचिकतेचा फायदा होऊ शकतो कारण कंडक्टर कठोर वायरशी संबंधित हाताळणीच्या अडचणीशिवाय बेंड फॉलो करू शकतो. उपकरण निर्मात्याच्या आवश्यकता आणि लागू असलेल्या इलेक्ट्रिकल कोडच्या विरूद्ध अचूक योग्यता अद्याप सत्यापित केली पाहिजे.
खरेदीदारांनी योग्य तपशील कसे निवडावे?
लवचिक कॉर्ड निवडण्यात योग्य नाममात्र क्रॉस-सेक्शन ओळखण्यापेक्षा बरेच काही समाविष्ट आहे. खरेदी करणाऱ्या संघाने ऑर्डर देण्यापूर्वी संपूर्ण ऑपरेटिंग वातावरण आणि इलेक्ट्रिकल आवश्यकतांचे मूल्यांकन केले पाहिजे.
- आवश्यक कंडक्टर आकार निश्चित करा.सर्किटची सध्याची मागणी, स्थापनेची परिस्थिती आणि लागू असलेल्या विद्युत आवश्यकतांसह क्रॉस-सेक्शनल क्षेत्र जुळवा.
- व्होल्टेज रेटिंगची पुष्टी करा.मानक उत्पादन 300/300V वर रेट केले आहे, त्यामुळे खरेदीदारांनी हे रेटिंग इच्छित सर्किटशी जुळत असल्याचे सत्यापित केले पाहिजे.
- तापमान परिस्थितीचे मूल्यांकन करा.मानक आवृत्तीमध्ये 70℃ तापमान रेटिंग आहे. उच्च-तापमान वातावरणासाठी भिन्न तपशील आवश्यक असू शकतात.
- स्थापना वातावरण तपासा.मानक पीव्हीसी इन्सुलेशन योग्य घरातील परिस्थितीसाठी आहे आणि दीर्घकाळापर्यंत थेट सूर्यप्रकाशासाठी शिफारस केलेली नाही.
- यांत्रिक हालचालींचा विचार करा.लवचिक रचना नियमित वाकणे आणि वळणे समर्थन करते, परंतु वारंवार सतत हालचालींचा समावेश असलेल्या अनुप्रयोगांचे स्वतंत्रपणे मूल्यांकन केले पाहिजे.
- दस्तऐवजीकरण आवश्यकतांची पुष्टी करा.निर्यात प्रकल्पांना विशिष्ट अनुपालन दस्तऐवज, चाचणी अहवाल किंवा गंतव्य-मार्केट आवश्यकतांची आवश्यकता असू शकते.
स्थापनेदरम्यान काय विचारात घेतले पाहिजे?
केबलची कार्यक्षमता राखण्यासाठी योग्य स्थापना आवश्यक आहे. अगदी चांगल्या प्रकारे तयार केलेली लवचिक कॉर्ड देखील प्रत्येक वातावरणासाठी सार्वत्रिकपणे योग्य मानली जाऊ नये.
स्थापनेदरम्यान, इन्सुलेशनला जास्त खेचणे, तीक्ष्ण वाकणे, क्रशिंग किंवा यांत्रिक नुकसान टाळा. केबल देखील फक्त सर्वात मोठी किंवा सर्वात लहान उपलब्ध तपशील निवडण्याऐवजी अपेक्षित विद्युत भारानुसार निवडली पाहिजे.
घरातील प्रकल्पांसाठी, केबलला त्याच्या निर्दिष्ट ऑपरेटिंग परिस्थितीत ठेवणे महत्वाचे आहे. स्टँडर्ड पीव्हीसी इन्सुलेशन हे सामान्य घरातील आर्द्रतेसाठी योग्य आहे परंतु थेट बाहेरील सूर्यप्रकाश किंवा गंभीर पर्यावरणीय परिस्थितींना दीर्घकालीन प्रतिकार प्रदान करते असे गृहीत धरले जाऊ नये. जेथे विशेष पर्यावरणीय प्रतिकार आवश्यक आहे, खरेदीदारांनी पर्यायी इन्सुलेशन किंवा बांधकाम पर्यायांशी चर्चा करावीकियानचेंग केबल पुरवठादार.
वारंवार विचारले जाणारे प्रश्न
1. पीव्हीसी ट्विस्टेड पेअर फ्लेक्सिबल कॉर्डचे रेट केलेले व्होल्टेज काय आहे?
मानक Qiancheng RVS-300/300 आवृत्तीमध्ये 300/300V चे रेट केलेले व्होल्टेज आहे. खरेदीदारांनी निवड आणि स्थापनेपूर्वी वास्तविक सर्किटच्या व्होल्टेज आवश्यकतांची पडताळणी करावी.
2. मानक पीव्हीसी कॉर्ड कोणते तापमान सहन करू शकते?
मानक उत्पादनाचे तापमान 70℃ आहे. जर अनुप्रयोगामध्ये या पातळीपेक्षा जास्त तापमान किंवा असामान्य थर्मल परिस्थिती समाविष्ट असेल, तर योग्य पर्यायी तपशीलाचे मूल्यांकन केले पाहिजे.
3. ही लवचिक कॉर्ड बाह्य अनुप्रयोगांसाठी योग्य आहे का?
मानक आवृत्ती प्रामुख्याने योग्य इनडोअर अनुप्रयोगांसाठी आहे. बाहेरील सूर्यप्रकाशात दीर्घकाळापर्यंत थेट संपर्क साधण्याची शिफारस केलेली नाही. बाह्य आवश्यकता असलेल्या खरेदीदारांनी निर्मात्याशी वृद्धत्व-प्रतिरोधक इन्सुलेशन पर्यायावर चर्चा करावी.
4. कोणते कंडक्टर आकार उपलब्ध आहेत?
सूचीबद्ध वैशिष्ट्ये 2×0.5 mm² ते 2×6 mm², 2×0.75, 2×1.0, 2×1.5, 2×2.5, आणि 2×4 mm² समावेश आहेत. विशिष्ट ऑर्डरनुसार उपलब्धता आणि सानुकूलनाची पुष्टी केली पाहिजे.
5. इन्सुलेशन रंग आणि तयार लांबी सानुकूलित केले जाऊ शकते?
होय. Qiancheng ऑर्डर वैशिष्ट्यांनुसार सामान्यतः आवश्यक इन्सुलेशन रंग आणि कंडक्टर आकारांची व्यवस्था करू शकतो. परिमाण, पॅकेजिंग आणि अनुप्रयोगाच्या आवश्यकतांवर आधारित रोल लांबीची देखील चर्चा केली जाऊ शकते.
6. पीव्हीसी ट्विस्टेड पेअर लवचिक कॉर्ड जोडणी हलविण्यासाठी योग्य आहे का?
त्याचे बारीक-अडकलेले तांबे कंडक्टर आणि वळलेले बांधकाम स्थापना आणि वापरादरम्यान नियमित वाकणे आणि वळणे यासाठी चांगली लवचिकता प्रदान करते. वारंवार किंवा सतत हालचालींचा समावेश असलेल्या अनुप्रयोगांचे हालचाल वारंवारता आणि ऑपरेटिंग परिस्थितीनुसार मूल्यांकन केले जावे.
निष्कर्ष
PVC ट्विस्टेड जोडी लवचिक कॉर्ड योग्य कमी-व्होल्टेज अनुप्रयोगांसाठी तांबे चालकता, PVC इन्सुलेशन, कॉम्पॅक्ट ट्विस्टेड बांधकाम आणि इंस्टॉलेशन लवचिकता यांचे व्यावहारिक संयोजन देते. 2×0.5 mm² ते 2×6 mm² पर्यंतच्या वैशिष्ट्यांसह, Qiancheng घरगुती वायरिंग, लाइटिंग, उपकरण कनेक्शन आणि लहान उपकरणे वापरण्यासाठी पर्याय प्रदान करते. खरेदीदारांसाठी पीव्हीसी ट्विस्टेड जोडी लवचिक कॉर्ड उत्पादक किंवा पुरवठादार, कंडक्टर बांधकाम, क्रॉस-सेक्शन, व्होल्टेज रेटिंग, तापमान रेटिंग, इन्सुलेशन आवश्यकता आणि अनुप्रयोग परिस्थितीचे पुनरावलोकन केल्याने उत्पादनाची निवड अधिक अचूक होऊ शकते. जर तुम्ही वायरिंग प्रकल्पाची योजना आखत असाल आणि वैशिष्ट्यांची पुष्टी करण्यासाठी मदत हवी असेल, अनुप्रयोग योग्यता किंवा सानुकूलित आवश्यकता, कृपयाआमच्याशी संपर्क साधातुमच्या केबल आवश्यकतांवर चर्चा करण्यासाठी आणि योग्य उत्पादन शिफारस आणि कोटेशन प्राप्त करण्यासाठी.
