कियानचेंग, एक चीन केबल निर्माता, पुरवठाॲल्युमिनियम पीव्हीसी इन्सुलेटेड गोल वायरनिश्चित कमी-व्होल्टेज वीज वितरण आणि बांधकाम वायरिंग अनुप्रयोगांसाठी. ॲल्युमिनियम कंडक्टर, पीव्हीसी इन्सुलेशन आणि संरक्षणात्मक बाह्य आवरण असलेली, ही केबल हलके बांधकाम व्यावहारिक इलेक्ट्रिकल इन्सुलेशनसह एकत्र करते. त्याची वैशिष्ट्ये, स्थापना आवश्यकता आणि कार्यप्रदर्शन वैशिष्ट्ये समजून घेणे अभियंते, कंत्राटदार आणि खरेदी संघांना विश्वासार्ह विद्युत प्रणालींसाठी योग्य केबल निवडण्यात मदत करते.
ॲल्युमिनियम पीव्हीसी इन्सुलेटेड राउंड वायर निश्चित इलेक्ट्रिकल इंस्टॉलेशन्ससाठी डिझाइन केले आहे जेथे कंडक्टरचे वजन, इन्सुलेशन संरक्षण आणि प्रकल्पाची किंमत महत्त्वाची बाब आहे. Qiancheng च्या BLVV मॉडेलमध्ये PVC इन्सुलेशनसह सिंगल-कोर ॲल्युमिनियम कंडक्टर आणि 300/500V रेट केलेले बाह्य PVC आवरण आहे. सूचीबद्ध वैशिष्ट्यांमध्ये उपलब्ध कंडक्टर क्रॉस-सेक्शन 2.5 मिमी² ते 70 मिमी² पर्यंत आहेत. हे मार्गदर्शक केबलचे बांधकाम, तांत्रिक मापदंड, मुख्य फायदे, अनुप्रयोग परिस्थिती, निवड निकष, आणि खरेदीदारांना माहितीपूर्ण निर्णय घेण्यास मदत करण्यासाठी स्थापनेची खबरदारी स्पष्ट करते.

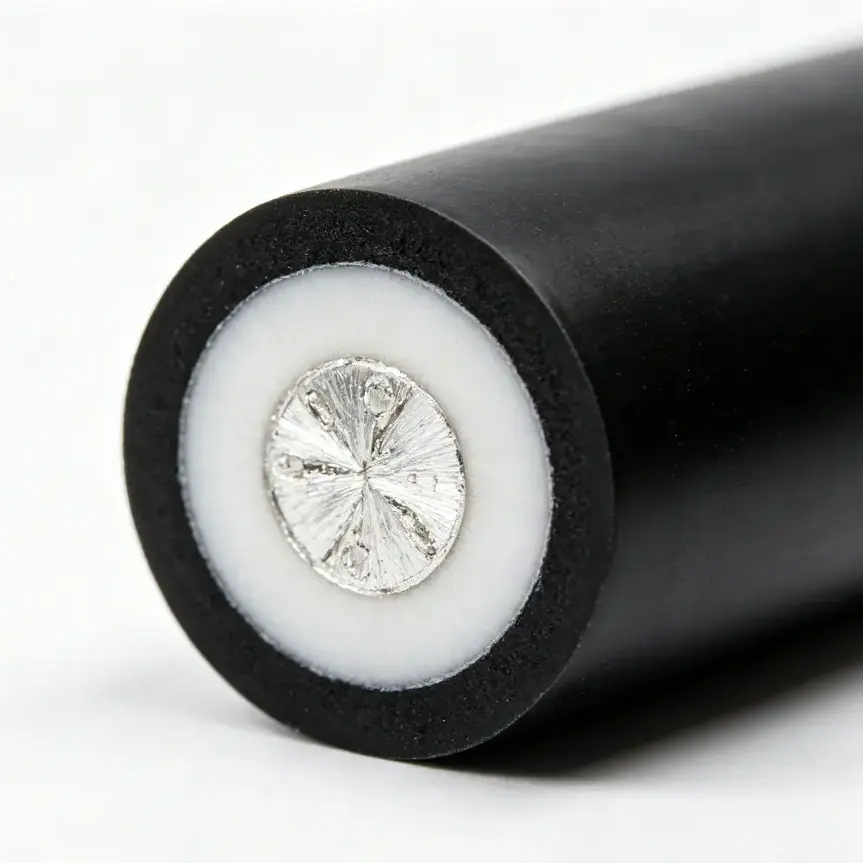

ॲल्युमिनियम पीव्हीसी इन्सुलेटेड राउंड वायर ही एक इलेक्ट्रिकल केबल आहे जी ॲल्युमिनियमचा कंडक्टिंग मटेरियल म्हणून आणि पॉलिव्हिनाईल क्लोराईड (पीव्हीसी) इन्सुलेशन म्हणून वापरते. Qiancheng द्वारे ऑफर केलेल्या BLVV बांधकामामध्ये, PVC बाह्य आवरण इन्सुलेटेड कंडक्टरभोवती अतिरिक्त संरक्षणात्मक स्तर प्रदान करते.
केबल निश्चित कमी-व्होल्टेज विद्युत प्रतिष्ठापनांसाठी डिझाइन केले आहे. त्याचे रेट केलेले व्होल्टेज 300/500V आहे, जे एखाद्या प्रकल्पासाठी निर्दिष्ट करताना योग्य अनुप्रयोग आणि स्थानिक विद्युत नियमांचे पालन करणे आवश्यक आहे.
ॲल्युमिनियम आणि पीव्हीसीचे संयोजन अनेक व्यावहारिक आवश्यकता पूर्ण करते:
हे उत्पादन XLPE इन्सुलेशन, आर्मर्ड पॉवर केबल्स आणि लवचिक कॉर्डसह ॲल्युमिनियम केबल्सपासून वेगळे करणे महत्त्वाचे आहे. त्यांचे इलेक्ट्रिकल रेटिंग, तापमान मर्यादा, यांत्रिक वैशिष्ट्ये आणि स्थापना पद्धती लक्षणीय भिन्न असू शकतात.
उत्पादन-विशिष्ट माहितीसाठी, Qiancheng च्या ॲल्युमिनियम PVC इन्सुलेटेड राउंड वायर उत्पादन पृष्ठास भेट द्या.
केबलची कार्यक्षमता त्याच्या कंडक्टर, इन्सुलेशन आणि बाह्य आवरण यांच्यातील परस्परसंवादावर अवलंबून असते. प्रत्येक घटक भिन्न कार्य करतो आणि संपूर्ण संरचनेने इच्छित स्थापनेची आवश्यकता पूर्ण करणे आवश्यक आहे.
ॲल्युमिनियम कंडक्टर सर्किटद्वारे विद्युत प्रवाह वाहून नेतो. तांब्याच्या तुलनेत, ॲल्युमिनियम व्हॉल्यूमने हलका आहे, जे लांब केबल चालवताना किंवा मोठ्या प्रमाणात केबलची वाहतूक करताना फायदेशीर ठरू शकते. तथापि, ॲल्युमिनियममध्ये तांब्यापेक्षा जास्त विद्युत प्रतिरोधकता असते, म्हणून कंडक्टरच्या आकारमानात विद्युत् प्रवाह, व्होल्टेज ड्रॉप आणि इंस्टॉलेशनच्या परिस्थितीचा विचार केला पाहिजे.
प्राथमिक पीव्हीसी इन्सुलेशन कंडक्टरभोवती असते आणि विद्युत पृथक्करण प्रदान करते. त्याची जाडी निर्दिष्ट केबल डिझाइन आणि लागू उत्पादन मानकांशी संबंधित असणे आवश्यक आहे. खराब झालेले इन्सुलेशन, अयोग्य ऑपरेटिंग तापमान किंवा चुकीची स्थापना विद्युत सुरक्षिततेशी तडजोड करू शकते.
बाह्य पीव्हीसी आवरण सामान्य यांत्रिक संपर्क आणि पर्यावरणीय प्रदर्शनापासून संरक्षणाचा एक थर जोडते. जरी पीव्हीसी ओलावा आणि घर्षणासाठी उपयुक्त प्रतिकार देऊ शकते, तरीही संरक्षणाची वास्तविक पातळी सामग्रीची रचना, केबल डिझाइन आणि ऑपरेटिंग वातावरण यावर अवलंबून असते. एक सामान्य PVC आवरण आपोआप यूव्ही प्रतिरोध, ज्वाला-प्रतिरोधक कार्यप्रदर्शन किंवा थेट दफनासाठी योग्यता प्रदान करण्यासाठी गृहीत धरले जाऊ नये.
परिणामी सिंगल-कोर, गोलाकार बांधकाम प्रत्येक घरातील किंवा बाहेरील वातावरणात अनिर्बंध वापराऐवजी योग्य स्थिर-वायरिंग अनुप्रयोगांसाठी आहे.
कोणत्याही इलेक्ट्रिकल केबलची ऑर्डर देण्यापूर्वी तांत्रिक डेटाचे पुनरावलोकन केले पाहिजे. खालील तक्त्यामध्ये Qiancheng ने प्रकाशित केलेल्या BLVV वैशिष्ट्यांचा सारांश दिला आहे. मूल्ये ही उत्पादन संदर्भ परिमाणे आहेत, प्रत्येक ॲल्युमिनियम PVC केबलसाठी सार्वत्रिक रेटिंग नाही.
| नाममात्र क्रॉस-सेक्शन | किमान कंडक्टर वायरची संख्या | इन्सुलेशन जाडी (मिमी) | आवरणाची जाडी (मिमी) | कमाल बाह्य व्यास (मिमी) | संदर्भ वजन (किलो/किमी) |
|---|---|---|---|---|---|
| 1 × 2.5 मिमी² | 1 | 0.8 | 0.8 | 5.7 | 35.5 |
| 1 × 4 मिमी² | 1 | 0.8 | 0.9 | 6.5 | 46.2 |
| 1 × 6 मिमी² | 1 | 0.8 | 0.9 | 7.1 | 55.8 |
| 1 × 10 मिमी² | 7 | 1.0 | 0.9 | 8.8 | 85.0 |
| 1 × 16 मिमी² | 7 | 1.0 | 0.9 | 9.9 | 110.2 |
| 1 × 25 मिमी² | 7 | 1.2 | 1.0 | 12.1 | 163.0 |
| 1 × 35 मिमी² | 7 | 1.2 | 1.1 | 13.5 | 206.6 |
| 1 × 50 मिमी² | 7 | 1.4 | 1.3 | 15.8 | 279.2 |
| 1 × 70 मिमी² | 12 | 1.4 | 1.4 | 17.9 | 366.9 |
महत्वाचे तपशील नोट:प्रकाशित सारणी प्रत्येक आकारासाठी कंडक्टर वायरची किमान संख्या ओळखते. खरेदीदारांनी ऑर्डर देण्यापूर्वी अचूक कंडक्टर बांधकाम, लागू मानके, रेट केलेले ऑपरेटिंग तापमान, वर्तमान-वाहक क्षमता आणि पुरवठादाराकडे आवश्यक असलेल्या चाचणी अहवालांची पुष्टी केली पाहिजे.
उदाहरणार्थ, बाह्य व्यास आणि संदर्भ वजन केबल राउटिंग स्पेस, वाहतूक भार आणि सामग्रीचे प्रमाण मोजण्यासाठी उपयुक्त आहेत. केबल सुरक्षितपणे विशिष्ट विद्युत भार वाहून नेऊ शकते की नाही हे ते स्वतंत्रपणे स्थापित करत नाहीत.
ॲल्युमिनिअमची कमी घनता हा मोठ्या प्रमाणात केबल्स असलेल्या प्रकल्पांमध्ये एक व्यावहारिक फायदा आहे. समतुल्य इलेक्ट्रिकल फंक्शनच्या कॉपर कंडक्टरच्या तुलनेत, योग्य आकाराचा ॲल्युमिनियम कंडक्टर कंडक्टरचे वजन कमी करू शकतो. केबल-वजनाच्या अंतिम तुलनामध्ये फक्त समान क्रॉस-सेक्शनल भागांची तुलना करण्याऐवजी इलेक्ट्रिकली योग्य कंडक्टर आकार वापरणे आवश्यक आहे.
इन्सुलेशन आणि बाह्य आवरण पूरक कार्ये करतात. प्राथमिक इन्सुलेशन विद्युत पृथक्करण प्रदान करते, तर आवरण बाह्य संरक्षण जोडते. ही व्यवस्था निश्चित स्थापनेमध्ये उपयुक्त ठरू शकते जेथे केबल त्याच्या रेट केलेल्या परिस्थितीनुसार स्थापित केली जाते आणि जास्त यांत्रिक तणावापासून संरक्षित केली जाते.
2.5 मिमी² ते 70 मिमी² पर्यंतची सूचीबद्ध श्रेणी खरेदीदारांना वेगवेगळ्या सर्किट आवश्यकतांसाठी अनेक पर्याय देते. एक लहान कंडक्टर तुलनेने कमी-लोड सर्किटला अनुकूल असू शकतो, तर मोठ्या कंडक्टरला जास्त भार किंवा जास्त केबल मार्गांसाठी विचारात घेतले जाऊ शकते. अंतिम निवड अभियांत्रिकी गणना आणि लागू नियमांवर आधारित असणे आवश्यक आहे.
नियमित आकाराचे पर्याय तपशील तुलना आणि सामग्री नियोजन सुलभ करू शकतात. विशिष्ट लांबी, परिमाण, पॅकेजिंग किंवा ज्वाला-प्रतिरोधक साहित्य पर्याय आवश्यक असलेल्या प्रकल्पांसाठी, खरेदीदारांनी उत्पादन किंवा शिपमेंटपूर्वी Qiancheng सोबत उपलब्धता आणि तांत्रिक आवश्यकतांची पुष्टी करावी.
जेव्हा केबल इच्छित अनुप्रयोगाशी जुळते तेव्हा हे फायदे सर्वात अर्थपूर्ण असतात. कोणतेही कंडक्टर मटेरियल किंवा इन्सुलेशन स्ट्रक्चर चुकीचे आकारमान, खराब कनेक्शन किंवा अयोग्य इंस्टॉलेशन परिस्थितीची भरपाई करू शकत नाही.
कियानचेंग ची BLVV केबल योग्य स्थिर कमी-व्होल्टेज वायरिंग अनुप्रयोगांसाठी आहे. लागू नियम आणि पुष्टी केलेल्या उत्पादन तपशीलांवर अवलंबून, संभाव्य वापरांमध्ये हे समाविष्ट आहे:
बाह्य स्थापनेसाठी केबल निर्दिष्ट करण्यापूर्वी, विशिष्ट पीव्हीसी फॉर्म्युलेशन आणि केबल डिझाइन अपेक्षित प्रदर्शनासाठी मंजूर आहेत की नाही ते तपासा. थेट दफन, उच्च-प्रभाव वातावरण, धोकादायक स्थाने किंवा विशिष्ट अग्नि-कार्यक्षमता वर्गीकरण आवश्यक असलेल्या अनुप्रयोगांसाठी, उद्देश-डिझाइन केलेली आणि योग्यरित्या प्रमाणित केबल आवश्यक असू शकते.
योग्य केबल निवडण्यासाठी अपेक्षित प्रवाहाशी नाममात्र क्रॉस-सेक्शनल क्षेत्र जुळण्यापेक्षा अधिक आवश्यक आहे. एक विश्वासार्ह निवड प्रक्रिया संपूर्ण इलेक्ट्रिकल सर्किट आणि त्याच्या स्थापनेच्या वातावरणाचा विचार करते.
300/500V रेटिंग सर्किट आणि लागू असलेल्या इलेक्ट्रिकल कोडसाठी योग्य असल्याचे सत्यापित करा. केबल भिन्न व्होल्टेज वर्गासाठी योग्य आहे असे समजू नका कारण तिचे भौतिक बांधकाम समान दिसते.
अपेक्षित लोड करंट, सर्किटची लांबी, सभोवतालचे तापमान, इंस्टॉलेशन पद्धत, इतर केबल्ससह गटबद्ध करणे आणि व्होल्टेज कमी होणे हे निश्चित करा. ॲल्युमिनिअमची विद्युत प्रतिरोधकता तांब्याच्या तुलनेत जास्त असते, त्यामुळे आकारासाठी थेट आकार बदलणे योग्य नाही.
ओलावा, सूर्यप्रकाश, रसायने, घर्षण, प्रभाव आणि उष्णता यांच्या संभाव्य प्रदर्शनाची ओळख करा. अतिरिक्त नळ, ट्रंकिंग, समर्थन किंवा यांत्रिक संरक्षण आवश्यक आहे की नाही याची पुष्टी करा.
ॲल्युमिनियम कंडक्टरला विशेषत: ॲल्युमिनियमसाठी योग्य टर्मिनल आणि कनेक्टर आवश्यक असतात. परवानगी असलेला कंडक्टरचा आकार, टर्मिनल मटेरियल, तयारीची पद्धत आणि घट्ट टॉर्कची पुष्टी करा. चुकीच्या कनेक्शनमुळे जास्त प्रतिकार आणि ओव्हरहाटिंग होऊ शकते.
ऑर्डरची पुष्टी करण्यापूर्वी, तांत्रिक डेटा शीट, लागू उत्पादन मानके, चाचणी दस्तऐवजीकरण, पॅकेजिंग तपशील आणि वितरण वेळापत्रकाची विनंती करा. मोठ्या प्रकल्पांसाठी, पुरवठा केलेले केबल मार्किंग आणि बॅच डॉक्युमेंटेशन मंजूर तपशीलाशी जुळत असल्याची पुष्टी करा.
विश्वसनीय विद्युत कार्यप्रदर्शन साध्य करण्यासाठी योग्य स्थापना आवश्यक आहे. योग्य तपशिलानुसार उत्पादित केलेली केबल देखील असुरक्षित होऊ शकते जर ती अयोग्यरित्या स्थापित केली गेली किंवा बंद केली गेली.
जेथे ॲल्युमिनियम कंडक्टर तांबे कंडक्टरशी जोडतात, तेथे सामग्रीच्या विशिष्ट संयोजनासाठी डिझाइन केलेले मंजूर कनेक्टर वापरा. कनेक्शन पद्धतीमध्ये सुसंगतता, संपर्क प्रतिरोधकता आणि कनेक्टर निर्मात्याने निर्दिष्ट केलेल्या कोणत्याही तयारी आवश्यकतांचे पालन केले पाहिजे.
अग्निसुरक्षा आवश्यकता असलेल्या प्रकल्पांसाठी, अचूक ज्वाला-प्रतिरोधक वर्गीकरण आणि समर्थन चाचणी पुराव्याची पुष्टी करा. केबल एका विशिष्ट अग्निसुरक्षा मानकांची पूर्तता करते हे एकट्या PVC आवरणाने स्थापित होत नाही.
प्रकाशित उत्पादन वर्णन 300/500V चे रेट केलेले व्होल्टेज निर्दिष्ट करते. स्थापनेपूर्वी उद्दिष्ट सर्किटच्या आवश्यकतांनुसार उत्पादन चिन्हांकित करणे आणि दस्तऐवजीकरण नेहमी सत्यापित करा.
ॲल्युमिनियम कमी घनता देते आणि कंडक्टरचे वजन कमी करू शकते, जे हाताळणी आणि वाहतुकीसाठी उपयुक्त आहे. तथापि, ॲल्युमिनियममध्ये तांब्यापेक्षा जास्त विद्युत प्रतिरोधकता असते. कंडक्टर आकार, टर्मिनल सुसंगतता आणि स्थापना आवश्यकता म्हणून काळजीपूर्वक मूल्यांकन करणे आवश्यक आहे.
कियानचेंग च्या प्रकाशित BLVV स्पेसिफिकेशन टेबलमध्ये 2.5, 4, 6, 10, 16, 25, 35, 50 आणि 70 mm² चे नाममात्र क्रॉस-सेक्शन आहेत. वर्तमान उपलब्धता आणि कोणत्याही विशेष आकाराच्या किंवा लांबीच्या आवश्यकतांची थेट पुरवठादाराशी पुष्टी करा.
जेव्हा उत्पादन तपशील आणि स्थापना परिस्थिती परवानगी देतात तेव्हा ते विशिष्ट बाह्य निश्चित-वायरिंग अनुप्रयोगांसाठी योग्य असू शकते. थेट सूर्यप्रकाश, पाण्याचे प्रदर्शन, तापमान आणि यांत्रिक नुकसान यांचे मूल्यांकन करणे आवश्यक आहे. असे समजू नका की सर्व पीव्हीसी-शीथ केबल्स दीर्घकाळापर्यंत अतिनील प्रदर्शनासाठी किंवा थेट पुरण्यासाठी योग्य आहेत.
क्र. ज्वाला-प्रतिरोधक कामगिरी विशिष्ट सामग्रीचे सूत्रीकरण, केबल डिझाइन आणि लागू चाचणी मानकांवर अवलंबून असते. ज्वाला-प्रतिरोधक कार्यप्रदर्शन आवश्यक असल्यास, पुरवलेल्या आवृत्तीची पुष्टी आणि त्याच्या समर्थन चाचणी दस्तऐवजीकरणाची विनंती करा.
निवड लोड करंट, केबलची लांबी, व्होल्टेज ड्रॉप, सभोवतालचे तापमान, इंस्टॉलेशन पद्धत, केबल ग्रुपिंग आणि स्थानिक इलेक्ट्रिकल आवश्यकतांसाठी जबाबदार असावी. पात्र इलेक्ट्रिकल डिझायनरने केवळ नाममात्र क्रॉस-सेक्शनवर अवलंबून न राहता अंतिम कंडक्टर आकाराची पडताळणी केली पाहिजे.
केबल मॉडेल, रेट केलेले व्होल्टेज, कंडक्टर क्रॉस-सेक्शन, आवश्यक लांबी, एकूण प्रमाण, इंस्टॉलेशन वातावरण, लागू मानक, गंतव्य बाजार, पॅकेजिंग आवश्यकता आणि कोणत्याही विशेष कार्यप्रदर्शन आवश्यकता प्रदान करा. ही माहिती पुरवठादाराला तपशील सुसंगततेचे मूल्यांकन करण्यास आणि अधिक अचूक कोटेशन तयार करण्यास मदत करते.
ॲल्युमिनियम पीव्हीसी इन्सुलेटेड राउंड वायर हा योग्य स्थिर लो-व्होल्टेज इन्स्टॉलेशनसाठी एक व्यावहारिक पर्याय आहे ज्यासाठी हलके कंडक्टर आणि संरक्षणात्मक पीव्हीसी इन्सुलेशन-आणि-शीथ स्ट्रक्चर आवश्यक आहे. यशस्वी तपशील किंमतीपेक्षा जास्त गोष्टींवर अवलंबून असतात: व्होल्टेज रेटिंग, कंडक्टर आकारमान, कनेक्शन सुसंगतता, पर्यावरणीय प्रदर्शन आणि अनुपालन दस्तऐवजीकरण सर्व दीर्घकालीन कामगिरीवर प्रभाव टाकतात.
कियानचेंग 2.5 mm² ते 70 mm² पर्यंत सूचीबद्ध कंडक्टर आकारांसह, प्रकल्प मूल्यांकनासाठी BLVV केबल वैशिष्ट्ये प्रदान करते. तुम्ही इमारत, कारखाना किंवा विद्युत वितरण प्रकल्पासाठी केबल सोर्स करत असल्यास, अंतिम मॉडेल निवडण्यापूर्वी तुमच्या तांत्रिक आवश्यकतांचे पुनरावलोकन करा. उपलब्ध माहितीचे पुनरावलोकन करण्यासाठी ॲल्युमिनियम पीव्हीसी इन्सुलेटेड राउंड वायर उत्पादन पृष्ठास भेट द्या, नंतरआमच्याशी संपर्क साधातुमचा आवश्यक आकार, व्होल्टेज, प्रमाण, प्रतिष्ठापन परिस्थिती आणि वितरण गंतव्यस्थानासह. Qiancheng ची टीम तुम्हाला तुमच्या प्रकल्पासाठी योग्य तपशील आणि अवतरण तपशीलांवर चर्चा करण्यात मदत करू शकते.
