कमी-व्होल्टेज सर्किट्ससाठी ज्यांना विशिष्ट आग लागण्याच्या वेळी ऊर्जावान राहण्याची आवश्यकता असते, ॲल्युमिनियम PVC फायर रेझिस्टंट पॉवर केबल इलेक्ट्रिकल इन्सुलेशनसह ॲल्युमिनियम कंडक्टर, एक समर्पित आग-प्रतिरोधक स्तर आणि PVC संरक्षणात्मक आवरण एकत्र करते. हे आपत्कालीन उर्जा वितरण आणि परिभाषित अग्नि-सातत्य आवश्यकतांसह इतर सर्किट्ससाठी आहे.
श्रेणी 1.5 mm² ते 1000 mm² पर्यंत कंडक्टर आकारांचा समावेश करते, ज्यामध्ये कंडक्टरच्या प्रतिकारासाठी विद्युत डेटा प्रदान केला जातो, भिन्न स्थापना परिस्थितींमध्ये व्होल्टेज आणि ऍम्पॅसीटीचा सामना केला जातो. अंतिम केबल निवड सर्किट लोड, मार्ग लांबी, स्थापना पद्धत, परवानगीयोग्य व्होल्टेज ड्रॉप आणि लागू अग्नि-सुरक्षा आवश्यकता यावर अवलंबून असते.
|
नाममात्र क्रॉस-सेक्शन (मिमी²) |
इन्सुलेशन जाडी (मिमी) |
म्यान जाडी (मिमी) |
अंदाजे केबल बाह्य व्यास (मिमी) |
कंडक्टर डीसी प्रतिकार (Ω/किमी)अल |
चाचणी व्होल्टेज (kV/5 मिनिट) |
हवेतील सामर्थ्य (A) (A)-अल |
थेट दफन केलेल्या मातीत (A)-अल |
|
1×1.5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2.5 |
0.7 |
1.5 |
6 |
≤१२.१ |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7.41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤४.६१ |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤३.०८ |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤१.९१ |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤१.२० |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤०.८६८ |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0.641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0.443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0.320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0.253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0.206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0.164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0.125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0.100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤०.०७७८ |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0.0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤०.०४६९ |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0.0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤०.०२९१ |
3.5 |
1050 |
875 |

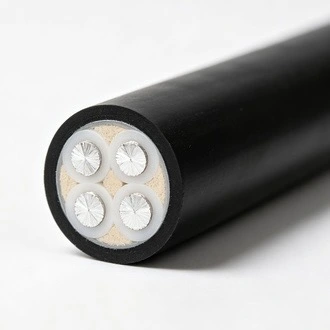

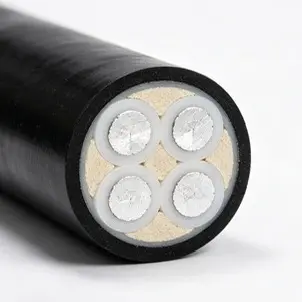

केबल चार फंक्शनल लेयर्सच्या आसपास बांधलेली आहे जी सामान्य ऑपरेशन दरम्यान आणि निर्दिष्ट अग्नि-चाचणी परिस्थितीत एकत्र काम करतात. ॲल्युमिनियम कंडक्टर विद्युत भार वाहून नेतो, तर इन्सुलेशन विद्युत पृथक्करण प्रदान करते. एक समर्पित अग्नि-प्रतिरोधक थर उच्च तापमानाच्या संपर्कात असताना सर्किटचे संरक्षण करण्यास मदत करते आणि पीव्हीसी आवरण बाह्य संरक्षणात्मक पृष्ठभाग तयार करते.
ॲल्युमिनियमचा वापर विद्युत प्रवाह वाहून नेणारा कंडक्टर म्हणून केला जातो. तांब्याच्या तुलनेत त्याची कमी घनता केबलचे वजन आणि हाताळणीशी संबंधित असू शकते, विशेषतः लांब केबल मार्गांवर. तथापि, ॲल्युमिनियम कंडक्टरला योग्य आकार आणि सुसंगत समाप्ती घटक आवश्यक आहेत. कंडक्टर क्रॉस-सेक्शन निवडण्यापूर्वी वर्तमान क्षमता, व्होल्टेज ड्रॉप आणि इन्स्टॉलेशन अटी विचारात घेतल्या पाहिजेत.
आग-प्रतिरोधक थर निर्दिष्ट आग एक्सपोजर दरम्यान इलेक्ट्रिकल कोरला थर्मल संरक्षण प्रदान करण्याच्या उद्देशाने आहे. त्याचे कार्य फ्लेम रिटार्डन्सीपासून वेगळे केले पाहिजे: ज्वाला-प्रतिरोधक साहित्य मुख्यतः ज्वाला प्रसार मर्यादित करण्याच्या उद्देशाने असतात, तर अग्नि-प्रतिरोधक केबल बांधकामांचे मूल्यांकन परिभाषित अग्नि-चाचणी परिस्थितीत सर्किट ऑपरेशन राखण्यासाठी केले जाते.
इन्सुलेशन कंडक्टरभोवती आवश्यक विद्युत पृथक्करण प्रदान करते, तर पीव्हीसी आवरण तयार केबलला हाताळणी आणि स्थापनेदरम्यान सामान्य बाह्य संपर्कापासून संरक्षित करते. टेबलमध्ये दर्शविलेले इन्सुलेशन आणि म्यानची जाडी कंडक्टरच्या आकारानुसार बदलते आणि केबलच्या डायमेन्शनल स्पेसिफिकेशनचा भाग बनते.
आग-संबंधित पॉवर सर्किट्ससाठी, केबलच्या कार्यक्षमतेचे मूल्यांकन केवळ ज्योत प्रतिरोधाद्वारे केले जाऊ शकत नाही. विद्युत सातत्य, इन्सुलेशन स्थिती, कंडक्टर प्रतिरोध आणि लागू अग्नि-चाचणी परिस्थिती या सर्वांचा एकत्रितपणे विचार करणे आवश्यक आहे. पुरवठा केलेला उत्पादन डेटा 3.5 kV/5 मिनिट चाचणी व्होल्टेज निर्दिष्ट करतो आणि हवेत आणि थेट-दफन केलेल्या मातीमध्ये स्थापनेसाठी स्वतंत्र वर्तमान-वाहक मूल्य प्रदान करतो.
पुरवलेल्या उत्पादनाची माहिती 750 °C चाचणी स्थिती अंतर्गत 90-मिनिटांची अग्नि-प्रतिरोधक कामगिरी निर्दिष्ट करते. हे मूल्य प्रत्येक वास्तविक आग अंतर्गत केबल समान कालावधीसाठी उर्जा राखेल या सार्वत्रिक विधानापेक्षा निर्दिष्ट केबल बांधकाम आणि चाचणी पद्धतीशी संबंधित चाचणी परिणाम म्हणून समजले पाहिजे. प्रकल्प मंजूरी लागू चाचणी अहवाल आणि स्थानिक अग्नि-सुरक्षा आवश्यकतांवर आधारित असावी.
कंडक्टर डीसी प्रतिकार लागू ॲल्युमिनियम कंडक्टर आकारांसाठी तांत्रिक सारणीमध्ये सूचीबद्ध आहे. हवेत आणि थेट पुरलेल्या मातीमध्ये स्थापनेसाठी ॲम्पॅसिटीचे आकडे स्वतंत्रपणे दिले जातात कारण स्थापनेच्या परिस्थितीनुसार उष्णता नष्ट होणे बदलते. वास्तविक केबल आकारमानासाठी सभोवतालचे तापमान, केबल ग्रुपिंग, दफन परिस्थिती, मार्गाची लांबी आणि स्वीकार्य व्होल्टेज ड्रॉप यांचा विचार करणे देखील आवश्यक असू शकते.
सूचीबद्ध 3.5 kV/5 मिनिट मूल्य पुरवठा केलेल्या उत्पादन डेटामध्ये निर्दिष्ट चाचणी व्होल्टेज आणि कालावधी दर्शवते. परिभाषित चाचणी स्थिती अंतर्गत इन्सुलेशन प्रणाली तपासण्यासाठी विदस्टँड-व्होल्टेज चाचणी वापरली जाते. प्रकल्प मंजुरीसाठी केबल सबमिट केल्यावर उत्पादन दस्तऐवजीकरण आणि लागू उत्पादन मानकांचे पुनरावलोकन केले पाहिजे.
केबलची निवड विद्युत भारापासून सुरू झाली पाहिजे आणि नंतर वास्तविक स्थापना वातावरणाच्या विरूद्ध तपासली पाहिजे. आणीबाणी आणि आग-संबंधित सर्किट्ससाठी, केबल ऑर्डर करण्यापूर्वी आवश्यक अग्नि-प्रतिरोधक कालावधी आणि लागू बांधकाम आवश्यकता देखील ओळखल्या पाहिजेत.
नाममात्र क्रॉस-सेक्शन ऑपरेटिंग वर्तमान, व्होल्टेज ड्रॉप आणि स्थापना परिस्थितीनुसार निवडले पाहिजे. लांब-अंतराच्या सर्किट्ससाठी, कंडक्टरची विद्युत प्रवाह वाहून नेण्याची क्षमता पुरेशी असली तरीही व्होल्टेज ड्रॉप हा एक महत्त्वाचा आकार बदलणारा घटक बनू शकतो. त्यामुळे अंतिम निवड केवळ अस्पष्टतेवर आधारित नसून संपूर्ण सर्किट डिझाइनवर आधारित असावी.
केबल ट्रे किंवा इतर खुल्या मार्गांमध्ये स्थापित केल्यावर, उष्णता नष्ट होणे, केबल अंतर, सभोवतालचे तापमान आणि लोड केलेल्या केबल्सची संख्या स्वीकार्य प्रवाहावर परिणाम करू शकते. सारणीतील हवा ॲम्पॅसिटी मूल्ये उत्पादन संदर्भ डेटा प्रदान करतात आणि ते संबंधित इंस्टॉलेशन मानकांसह एकत्र लागू केले जावे.
थेट दफन किंवा भूमिगत केबल-खंदक स्थापनेसाठी, मातीची थर्मल परिस्थिती, दफन खोली, केबल अंतर, ड्रेनेज आणि यांत्रिक संरक्षणाचा विचार केला पाहिजे. टेबलमधील डायरेक्ट-बरीड ॲम्पॅसिटी व्हॅल्यू ही इन्स्टॉलेशन-विशिष्ट संदर्भ मूल्ये आहेत आणि त्यांना प्रोजेक्ट-विशिष्ट केबल कॅलक्युलेशनसाठी पर्याय म्हणून मानले जाऊ नये.
ॲल्युमिनियम कंडक्टर टर्मिनल्स, लग्स किंवा ॲल्युमिनियम कंडक्टर आणि निर्दिष्ट इलेक्ट्रिकल लोडसाठी योग्य कनेक्टर वापरून कनेक्ट केले पाहिजेत. योग्य कंडक्टर तयार करणे आणि कम्प्रेशन संयुक्तवर महत्वाचे आहे कारण अयोग्यरित्या तयार केलेल्या समाप्तीमुळे अतिरिक्त संपर्क प्रतिरोध आणि स्थानिक हीटिंग तयार होऊ शकते.
ॲल्युमिनियम पीव्हीसी फायर रेझिस्टंट पॉवर केबल कमी-व्होल्टेज वितरण सर्किट्ससाठी निर्दिष्ट केली जाऊ शकते जेथे परिभाषित अग्नि स्थिती दरम्यान विद्युत सेवा चालू ठेवणे प्रकल्पाच्या आवश्यकतेचा भाग आहे. ठराविक ऍप्लिकेशन्समध्ये निवडक आणीबाणी पॉवर सर्किट्स, अग्निशी संबंधित विद्युत भार, सार्वजनिक इमारती, औद्योगिक सुविधा आणि भूमिगत वितरण मार्ग समाविष्ट आहेत.
केबलचा वापर नेमलेल्या आणीबाणीच्या पॉवर सर्किट्ससाठी केला जाऊ शकतो जेथे केबल सिस्टमला आग लागण्याच्या दरम्यान विशिष्ट कालावधीसाठी सर्किट ऑपरेशन राखण्यासाठी आवश्यक असते. आवश्यक आग-प्रतिरोधक पातळी प्रकल्प डिझाइन आणि लागू स्थानिक नियमांद्वारे पुष्टी केली पाहिजे.
अर्जांमध्ये रुग्णालये, शाळा, व्यावसायिक इमारती आणि आपत्कालीन विद्युत प्रणाली स्थापित केलेल्या इतर सुविधांमधील निवडक पॉवर सर्किट्सचा समावेश असू शकतो. विशिष्ट केबल बांधकाम आवश्यक आहे की नाही हे इमारतीचे डिझाइन, अग्निशमन धोरण आणि लागू होणारे इलेक्ट्रिकल आणि फायर कोड यावर अवलंबून असते.
कारखाने आणि औद्योगिक सुविधांमध्ये, केबलचा आपत्कालीन वितरण, अग्निशी संबंधित उपकरणे आणि इतर कमी-व्होल्टेज सर्किटसाठी विचार केला जाऊ शकतो जेथे ॲल्युमिनियम कंडक्टर आणि परिभाषित अग्नि-कार्यक्षमता आवश्यकता निर्दिष्ट केली जाते. केबलचा आकार विद्युत भार आणि स्थापना मार्गाशी जुळला पाहिजे.
उपलब्ध मोठ्या कंडक्टर आकारांचा भूमिगत वितरण मार्ग आणि केबल खंदकांसाठी विचार केला जाऊ शकतो जेथे इंस्टॉलेशन डिझाइन या केबल बांधकामास परवानगी देते. स्थापनेपूर्वी दफन परिस्थिती, यांत्रिक संरक्षण आणि थर्मल डिसिपेशन तपासले पाहिजे.

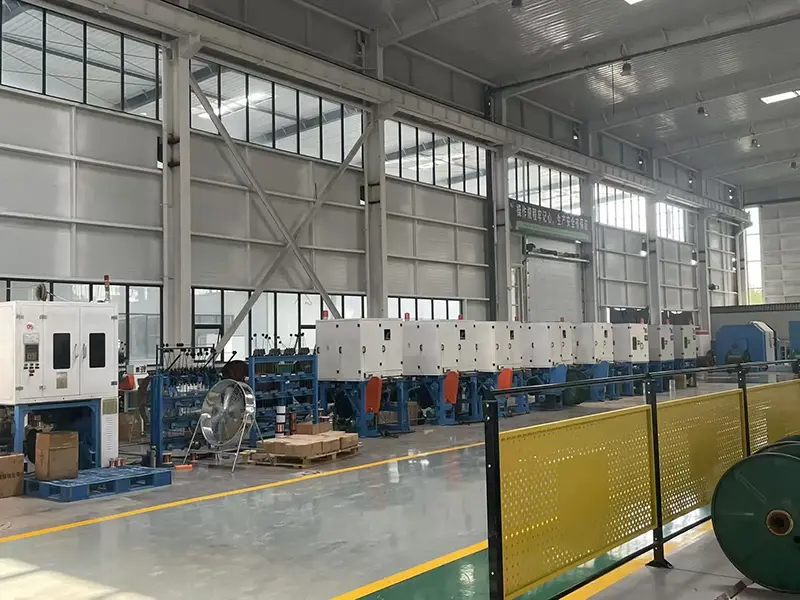

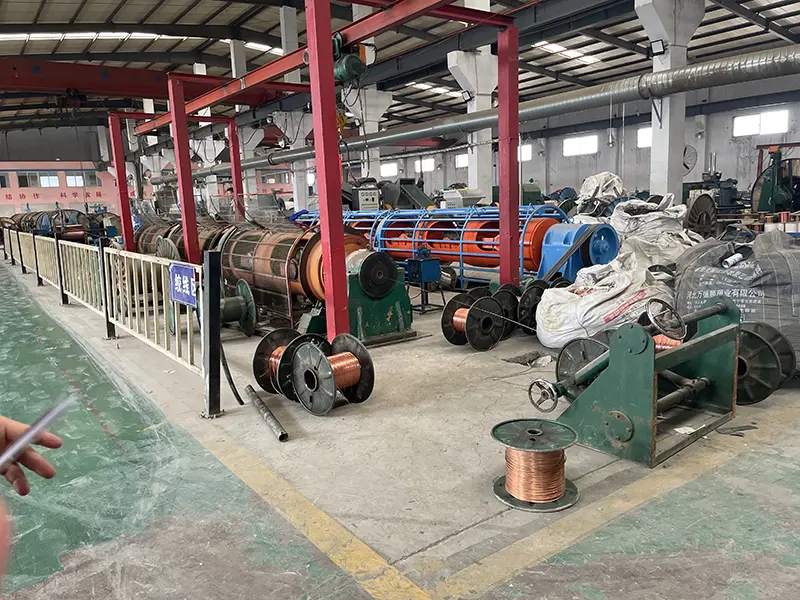

Qiancheng केबल स्वतःच्या केबल उत्पादन कार्यशाळा आणि चाचणी सुविधा चालवते. मॅन्युफॅक्चरिंग प्रक्रियेमध्ये कंडक्टर प्रोसेसिंग, इन्सुलेशन एक्सट्रूझन, फायर-रेझिस्टंट लेयरचा वापर आणि बाह्य आवरण बाहेर काढणे समाविष्ट आहे. संबंधित उत्पादन आणि तपासणी रेकॉर्ड तयार-केबल परिमाणे आणि इलेक्ट्रिकल वैशिष्ट्ये नियंत्रित करण्यासाठी आधार प्रदान करतात.

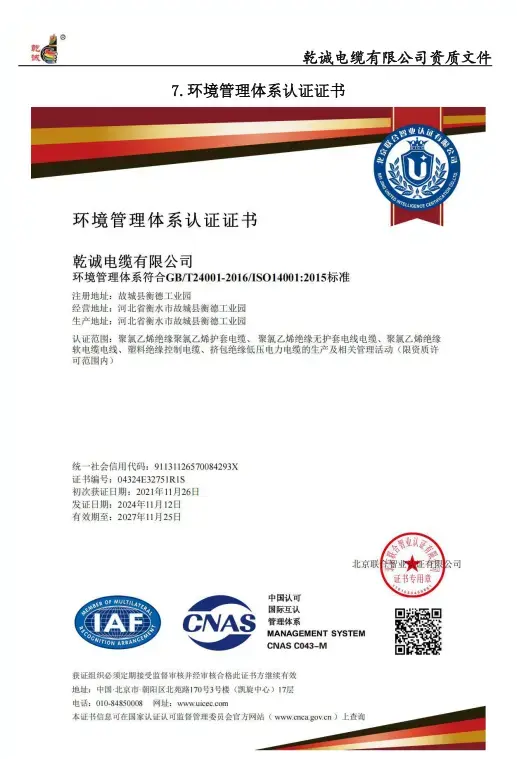

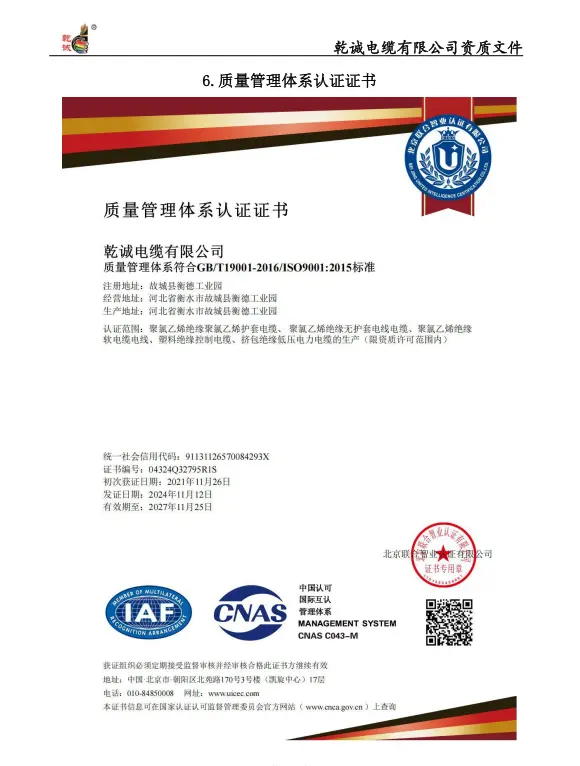

Qiancheng केबलकडे ISO9001 गुणवत्ता व्यवस्थापन, ISO14001 पर्यावरण व्यवस्थापन आणि ISO45001 व्यावसायिक आरोग्य आणि सुरक्षा प्रमाणपत्रांसह राष्ट्रीय औद्योगिक केबल उत्पादन परवाना आहे. हे दस्तऐवज कंपनीच्या उत्पादन आणि व्यवस्थापन प्रणालींबद्दल माहिती देतात आणि पुरवठादार पात्रतेदरम्यान त्यांचे पुनरावलोकन केले जाऊ शकते.
प्रकल्पाच्या खरेदीसाठी, केबल केवळ उत्पादनाच्या नावाने निवडण्याऐवजी वास्तविक इलेक्ट्रिकल आणि अग्नि-सुरक्षा निर्देशांनुसार तपासली पाहिजे. अवतरण किंवा तांत्रिक सबमिशनची विनंती करताना खालील माहिती उपयुक्त आहे: आवश्यक कंडक्टर क्रॉस-सेक्शन, ऑपरेटिंग व्होल्टेज, लोड करंट, केबलची लांबी, इंस्टॉलेशन पद्धत, सभोवतालची किंवा मातीची परिस्थिती, केबल ग्रुपिंग, स्वीकार्य व्होल्टेज ड्रॉप आणि आवश्यक अग्नि-चाचणी स्थिती.
जेथे बांधकाम प्रकल्पासाठी केबल सबमिट केली जात आहे, तेथे खरेदीदार लागू तांत्रिक डेटा, चाचणी दस्तऐवज आणि पात्रता प्रमाणपत्रांची पुनरावलोकनासाठी विनंती करू शकतो. हे उत्पादन आणि स्थापनेपूर्वी निवडलेल्या बांधकाम आणि चाचणी आवश्यकता तपासण्याची परवानगी देते.
अग्निरोधक केबल सर्किटच्या विशिष्ट कालावधीसाठी परिभाषित अग्नि-चाचणी परिस्थितींमध्ये कार्यरत राहण्याच्या क्षमतेशी संबंधित आहे. ज्वाला मंदता मुख्यत्वे केबलच्या बाजूने ज्वालाचा प्रसार मर्यादित करण्याशी संबंधित आहे. समान अग्नि-प्रतिरोधक कामगिरीसाठी वर्गीकृत न करता केबलमध्ये ज्वाला-प्रतिरोधक गुणधर्म असू शकतात.
कमी-व्होल्टेज वीज वितरणासाठी ॲल्युमिनियम कमी-घनता कंडक्टर पर्याय प्रदान करते. जेथे केबलचे वजन आणि हाताळणी विचारात घेतली जाते तेथे हे संबंधित असू शकते. ॲल्युमिनियममध्ये तांबेपेक्षा भिन्न विद्युत आणि कनेक्शन वैशिष्ट्ये असल्याने, कंडक्टरचे आकारमान आणि समाप्ती घटक त्यानुसार निवडले पाहिजेत.
पुरवठा केलेल्या उत्पादनाची माहिती ७५० डिग्री सेल्सिअस चाचणी स्थितीत ९० मिनिटे निर्दिष्ट करते. हे निर्दिष्ट केबल बांधकामासाठी परिभाषित चाचणी स्थितीचा संदर्भ देते. प्रत्येक वास्तविक आगीमध्ये समान सर्किट कार्यक्षमतेची हमी म्हणून याचा अर्थ लावला जाऊ नये कारण वास्तविक परिणाम स्थापना, आग लागणे आणि लागू चाचणी पद्धतीवर अवलंबून असतात.
निवडीमध्ये लोड करंट, व्होल्टेज ड्रॉप, केबलची लांबी, इंस्टॉलेशन पद्धत, सभोवतालची परिस्थिती, केबल ग्रुपिंग आणि आवश्यक फायर-परफॉर्मन्स लेव्हल यांचा विचार केला पाहिजे. सारणीमध्ये सूचीबद्ध केलेली क्षमता मूल्ये हवा आणि थेट दफन केलेल्या मातीमध्ये स्थापनेसाठी संदर्भ डेटा प्रदान करतात.
उत्पादन डेटामध्ये थेट दफन केलेल्या मातीसाठी ॲम्पॅसिटी मूल्ये समाविष्ट आहेत. केबल बांधकाम, दफन परिस्थिती, यांत्रिक संरक्षण, मातीची थर्मल वैशिष्ट्ये आणि लागू स्थापना आवश्यकतांनुसार वास्तविक योग्यतेची अद्याप पुष्टी केली पाहिजे.
टर्मिनल किंवा कनेक्टर ॲल्युमिनियम कंडक्टर आणि निर्दिष्ट लोडसाठी योग्य असावे. विश्वासार्ह विद्युत कनेक्शन राखण्यासाठी आणि जास्त संपर्क प्रतिकार किंवा स्थानिकीकृत गरम टाळण्यासाठी योग्य कंडक्टर तयार करणे आणि कॉम्प्रेशन महत्वाचे आहे.
प्रकल्पाच्या आवश्यकतांवर अवलंबून, पुरवठादार आणि उत्पादन मूल्यमापनासाठी तांत्रिक डेटा, उत्पादन चाचणी दस्तऐवजीकरण आणि कंपनी पात्रता प्रमाणपत्रे प्रदान केली जाऊ शकतात. आग-संबंधित अनुप्रयोगांसाठी, मंजूरीपूर्वी प्रकल्प तपशीलासह संबंधित अग्नि-चाचणी दस्तऐवजांचे पुनरावलोकन केले पाहिजे.
