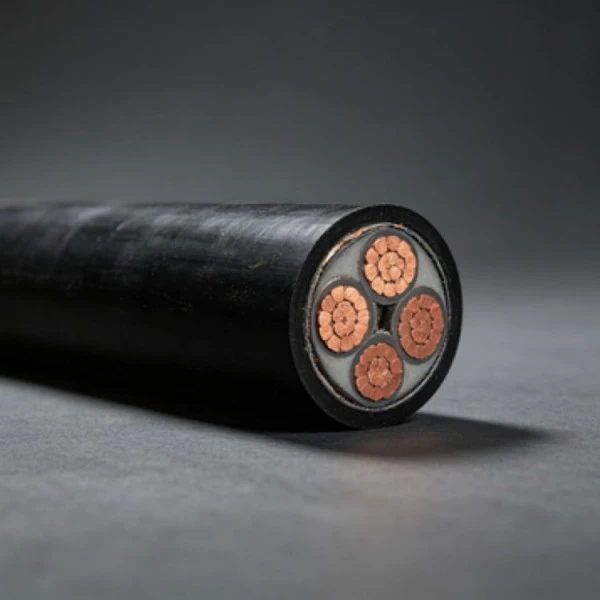

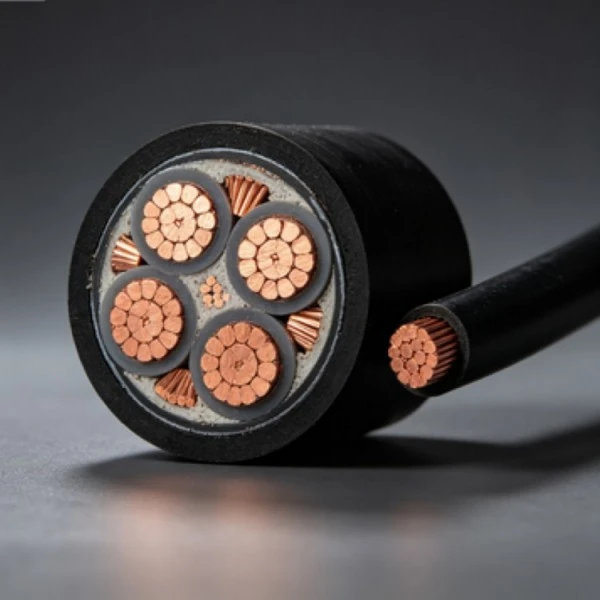

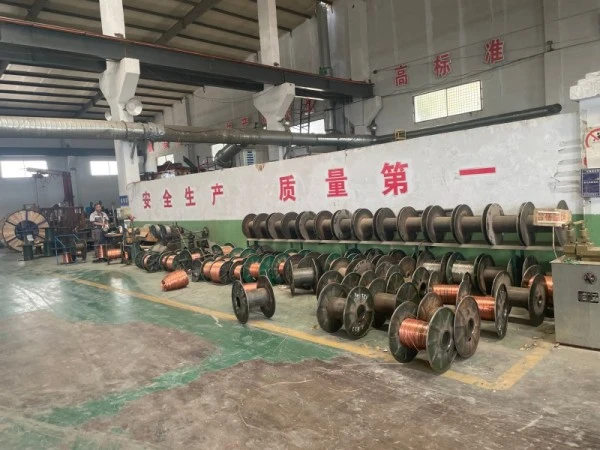

कॉपर XLPE लो व्होल्टेज पॉवर केबल कमी-व्होल्टेज पॉवर ट्रांसमिशन आणि वितरणासाठी क्रॉस-लिंक्ड पॉलीथिलीन (XLPE) इन्सुलेशनसह कॉपर कंडक्टर एकत्र करते. उपलब्ध कंडक्टर आकारांमध्ये सामान्य इमारत, उपकरणे आणि वितरण अनुप्रयोग समाविष्ट आहेत, ज्यामध्ये सूचीबद्ध वैशिष्ट्यांमध्ये ठोस आणि अडकलेल्या कंडक्टर बांधकामांचा समावेश आहे. उत्पादनापूर्वी केबल आकार, स्थापना पद्धत आणि प्रकल्प आवश्यकतांची पुष्टी केली पाहिजे.
| नाममात्र विभाग (mm²) | मि. कंडक्टर वायर्स | कंडक्टर OD (मिमी) | XLPE इन्सुलेशन जाडी (मिमी) | अंदाजे इन्सुलेशन OD (मिमी) | कमाल कंडक्टरचा प्रतिकार 20℃ (Ω/किमी) वर |
|---|---|---|---|---|---|
| 1.5 | 1 | 1.36 ± 0.02 | 0.7 | 3.0 | 12.1 |
| 1.5 (B) | 7 | १.५६ ± ०.०२ | 0.7 | 3.2 | 12.1 |
| 2.5 | 1 | 1.75 ± 0.02 | 0.7 | 3.4 | 7.41 |
| 2.5 (B) | 7 | 2.01 ± 0.02 | 0.7 | 3.6 | 7.41 |
| 4 | 1 | 2.22 ± 0.02 | 0.7 | 3.8 | 4.61 |
| ४ (ब) | 7 | 2.52 ± 0.02 | 0.7 | 4.1 | 4.61 |
| 6 | 1 | 2.72 ± 0.03 | 0.7 | 4.3 | 3.08 |
| 6 (B) | 7 | ३.०९ ± ०.०३ | 0.7 | 4.7 | 3.08 |
| 10 | 6 | 3.9 ± 0.10 | 0.7 | 5.5 | 1.83 |
| 16 | 6 | ५.० ± ०.१० | 0.7 | 6.6 | 1.15 |
| 25 | 6 | 6.1 ± 0.10 | 0.9 | 8.1 | 0.727 |
| 35 | 6 | 7.1 ± 0.10 | 0.9 | 9.0 | 0.524 |
| 50 | 6 | ८.२ ± ०.१५ | 1.0 | 10.4 | 0.387 |
| 70 | 12 | 9.8 ± 0.15 | 1.1 | 12.2 | 0.268 |
| 95 | 15 | 11.6 ± 0.15 | 1.1 | 14.0 | 0.193 |
| 120 | 18 | 13.2 ± 0.15 | 1.2 | 15.8 | 0.153 |
| 150 | 18 | 14.6 ± 0.20 | 1.4 | 17.6 | 0.124 |
| 185 | 30 | 16.2 ± 0.20 | 1.6 | 19.6 | 0.0991 |
| 240 | 34 | 18.5 ± 0.20 | 1.7 | 22.1 | 0.0754 |
| 300 | 34 | 20.5 ± 0.20 | 1.8 | 24.3 | 0.0601 |
| 400 | 53 | 23.3 ± 0.20 | 2.0 | 27.5 | 0.0470 |

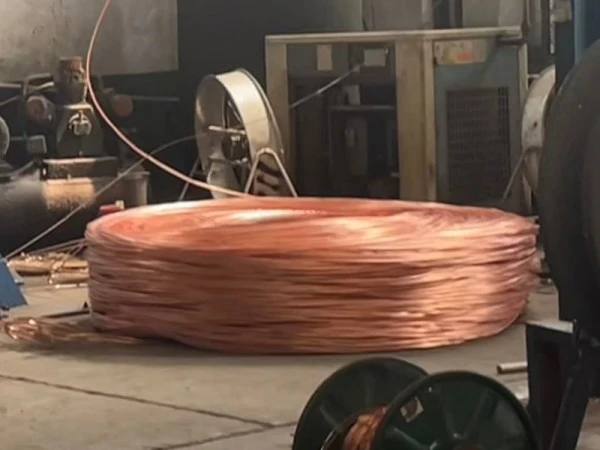

कंडक्टर केबलचा मुख्य वर्तमान-वाहक मार्ग प्रदान करतो. पुरवलेल्या वैशिष्ट्यांमध्ये लहान क्रॉस-सेक्शनमध्ये घन आणि अडकलेल्या दोन्ही बांधकामांचा समावेश आहे, तर मोठ्या आकारात मल्टी-वायर स्ट्रेंडेड कंडक्टर वापरतात. 20℃ वरील कंडक्टर रेझिस्टन्स व्हॅल्यूज तपशील पडताळणीसाठी तांत्रिक टेबलमध्ये सूचीबद्ध आहेत.
क्रॉस-लिंक केलेले पॉलीथिलीन तांबे कंडक्टरभोवती प्राथमिक विद्युत इन्सुलेशन प्रदान करते. सामान्य थर्मोप्लास्टिक पॉलिथिलीनच्या तुलनेत, XLPE सामान्यतः पॉवर केबल्ससाठी निवडले जाते जेथे उच्च थर्मल क्षमता आणि स्थिर इन्सुलेशन गुणधर्म आवश्यक असतात. वास्तविक ऑपरेटिंग तापमान मर्यादा लागू उत्पादन तपशीलांचे पालन केले पाहिजे.
कंडक्टर व्यास, इन्सुलेशन जाडी आणि अंदाजे इन्सुलेटेड व्यास नाममात्र क्रॉस-सेक्शनमध्ये बदलतात. टर्मिनल्स, कंड्युट्स, केबल ट्रे आणि इतर इंस्टॉलेशन घटकांसह केबल सुसंगतता तपासताना ही मूल्ये महत्त्वाची असतात.
इन्सुलेशन केबलच्या स्थापनेदरम्यान सामान्य हाताळणीपासून संरक्षण प्रदान करते. तथापि, केबलला समर्पित लवचिक किंवा बख्तरबंद बांधकामाचा पर्याय मानला जाऊ नये जेथे इंस्टॉलेशनमध्ये सतत हालचाल, तीव्र यांत्रिक प्रभाव, जास्त खेचण्याची शक्ती किंवा इतर विशेष परिस्थिती समाविष्ट असते.
कॉपर कंडक्टर आणि XLPE इन्सुलेशनचे संयोजन विद्युत वितरणासाठी पारंपारिक कमी-व्होल्टेज पॉवर-केबल बांधकाम प्रदान करते. कंडक्टर रेझिस्टन्स, इन्सुलेशन परिमाणे आणि व्होल्टेज विसस्टँड आवश्यकता लागू मानक आणि प्रोजेक्ट स्पेसिफिकेशनच्या विरूद्ध स्वीकृतीपूर्वी सत्यापित करणे आवश्यक आहे.
कॉपर एक्सएलपीई लो व्होल्टेज पॉवर केबल केवळ नाममात्र करंटवर आधारित क्रॉस-सेक्शन निवडण्याऐवजी इलेक्ट्रिकल लोड, इंस्टॉलेशन वातावरण आणि आवश्यक कंडक्टर बांधकामानुसार निर्दिष्ट केली जाऊ शकते.
फिनिश-केबलची परिमाणे लागू उत्पादनाच्या वैशिष्ट्यांनुसार तपासली पाहिजेत. पुरवलेल्या AC व्होल्टेज चाचणी आवश्यकतेसाठी, केबल टिकून राहते5 मिनिटांसाठी 3.5 के.व्हीसभोवतालच्या तापमानात ब्रेकडाउनशिवाय. लागू चाचणी प्रक्रिया आणि स्वीकृती निकष ऑर्डर केलेल्या केबलसाठी संबंधित मानकांविरुद्ध पुष्टी केली पाहिजे.
लागू असलेल्या मार्किंग आवश्यकतांनुसार, सतत ओळखीमध्ये निर्मात्याचे नाव, उत्पादन मॉडेल आणि रेट केलेले व्होल्टेज समाविष्ट असू शकते. जेव्हा परदेशात किंवा प्रकल्प-विशिष्ट अनुप्रयोगासाठी केबलचा पुरवठा केला जातो तेव्हा उत्पादनापूर्वी विशिष्ट चिन्हांकित सामग्रीची पुष्टी केली जाऊ शकते.
तपासणीमध्ये कंडक्टरचा प्रतिकार, मितीय मोजमाप, इन्सुलेशन स्थिती आणि निर्दिष्ट विद्युत चाचण्या समाविष्ट होऊ शकतात. जेथे प्रकल्पाला फॅक्टरी तपासणी रेकॉर्ड किंवा अतिरिक्त चाचणी दस्तऐवज आवश्यक आहेत, तेव्हा ऑर्डर दिल्यावर त्या आवश्यकतांची पुष्टी केली पाहिजे.
इमारती, कारखाने, तळघर आणि तत्सम प्रतिष्ठानांमध्ये वीज वितरणासाठी केबल ट्रेचा वापर केला जाऊ शकतो. पॉवर आणि कंट्रोल केबल्सची व्यवस्था इलेक्ट्रिकल डिझाईननुसार केली पाहिजे, ज्यामध्ये उष्णता नष्ट होण्यासाठी आणि तपासणीसाठी प्रवेशासाठी पुरेसे अंतर असावे. सपोर्ट, फिक्सिंग इंटरव्हल्स आणि केबल सेपरेशनने लागू इन्स्टॉलेशन स्पेसिफिकेशनचे पालन केले पाहिजे.
थेट दफन करण्यासाठी, प्रकल्पाच्या डिझाइननुसार केबल मार्ग, दफन खोली, मातीची परिस्थिती आणि यांत्रिक संरक्षण निश्चित केले पाहिजे. बिछाना दरम्यान तीक्ष्ण वस्तू आणि जास्त यांत्रिक ताण टाळावा. जेथे उत्खनन किंवा बाह्य प्रभावामुळे प्रतिष्ठापन उघड होऊ शकते, तेथे अतिरिक्त यांत्रिक संरक्षणाचा विचार केला पाहिजे.
विभाजन भिंती, मजल्यावरील संरचना आणि इतर संरक्षित मार्गांमध्ये लपविलेल्या वायरिंगसाठी कंड्युट इंस्टॉलेशनचा वापर केला जाऊ शकतो. नालीचा आतील भाग मोडतोड आणि तीक्ष्ण कडांपासून मुक्त असावा आणि केबल खेचणे परवानगी दिलेल्या यांत्रिक मर्यादेत राहावे. केबल जॉइंट्स प्रवेशयोग्य जंक्शन बॉक्सेसमध्ये किंवा वितरण उपकरणांमध्ये लपविलेल्या नाल्याच्या विभागांमध्ये नसावेत.
हाय-राईज उभ्या स्थापनेसाठी केबलचे वजन आणि फिक्सिंग व्यवस्थेकडे लक्ष देणे आवश्यक आहे. केबल्सला त्यांचे संपूर्ण वजन एकाच कनेक्शन बिंदूवर कार्य करण्यास परवानगी देण्याऐवजी योग्य अंतराने समर्थित केले पाहिजे. फिक्सिंग सिस्टमने सेवेदरम्यान जास्त हालचाल आणि यांत्रिक ताण देखील प्रतिबंधित केला पाहिजे.
आउटडोअर इन्स्टॉलेशनसाठी सूर्यप्रकाश, तापमान, आर्द्रता, यांत्रिक संरक्षण आणि केबल म्यान बांधणीचा विचार करणे आवश्यक आहे. ओव्हरहेड मार्गासाठी, योग्य समर्थन आणि मंजुरी प्रदान केल्या पाहिजेत. जेथे केबल रेट केलेल्या ऍप्लिकेशन श्रेणीबाहेरील परिस्थितींमध्ये उघड आहे, तेथे पर्यायी आवरण किंवा केबल बांधकाम आवश्यक असू शकते.
सूचीबद्ध वैशिष्ट्ये 1.5 मिमी² ते 400 मिमी² पर्यंत आहेत. लहान आकारांमध्ये घन आणि अडकलेल्या कंडक्टर पर्यायांचा समावेश होतो, तर मोठ्या आकारांमध्ये मल्टी-वायर स्ट्रेंडेड बांधकामांचा वापर केला जातो. लोड करंट, व्होल्टेज ड्रॉप, इन्स्टॉलेशन पद्धत आणि लागू इलेक्ट्रिकल आवश्यकतांनुसार आवश्यक आकार निवडला जावा.
सॉलिड कंडक्टर एकच कंडक्टर वायर वापरतात, तर अडकलेल्या बांधकामांमध्ये अनेक वायर असतात. ज्या ठिकाणी लवचिकता ही प्रमुख आवश्यकता नाही अशा ठिकाणी स्थिर वायरिंगसाठी ठोस कंडक्टर योग्य असू शकतात. अडकलेले कंडक्टर सुलभ हाताळणी प्रदान करतात जेथे केबल उपकरणांभोवती किंवा अधिक क्लिष्ट इंस्टॉलेशन मार्गांद्वारे रूट करणे आवश्यक आहे.
कंडक्टर क्रॉस-सेक्शन, कंडक्टर बांधकाम, रेट केलेले व्होल्टेज, आवश्यक केबल लांबी, प्रमाण, स्थापना पद्धत आणि वितरण गंतव्य प्रदान करा. प्रकल्प ऑर्डरसाठी, लागू मानक, तपासणी दस्तऐवज, चिन्हांकन आवश्यकता आणि पॅकेजिंग वैशिष्ट्यांची देखील पुष्टी केली पाहिजे.
उत्पादन तपशील आणि ऑर्डर प्रमाणानुसार सानुकूल केबलची लांबी आणि ओळख चिन्हांकन यावर चर्चा केली जाऊ शकते. सानुकूल ऑर्डरसाठी, आवश्यक लांबी, सहिष्णुता, चिन्हांकित सामग्री, पॅकेजिंग पद्धत आणि वितरण वेळापत्रक प्रदान करा जेणेकरून उत्पादनापूर्वी या तपशीलांचे पुनरावलोकन केले जाऊ शकते.
लागू उत्पादन मानक आणि खरेदी तपशीलावर अवलंबून, तपासणीमध्ये कंडक्टर प्रतिरोध, मितीय मोजमाप, इन्सुलेशन-संबंधित तपासणी आणि AC व्होल्टेज विदंड चाचणी समाविष्ट असू शकते. एखाद्या प्रकल्पासाठी विशिष्ट फॅक्टरी चाचणी अहवाल किंवा तपासणी स्वरूपाची आवश्यकता असल्यास, हे उत्पादनापूर्वी सांगितले पाहिजे.
जेव्हा निवडलेल्या केबलचे बांधकाम आणि आवरण स्थापना वातावरणासाठी योग्य असेल तेव्हा ते बाह्य किंवा भूमिगत अनुप्रयोगांसाठी विचारात घेतले जाऊ शकते. तपशिलाची पुष्टी करण्यापूर्वी मातीची स्थिती, ओलावा, सूर्यप्रकाश, यांत्रिक लोडिंग आणि इंस्टॉलेशन तापमानाचे पुनरावलोकन केले पाहिजे.
एक मानक लो-व्होल्टेज पॉवर-केबल बांधकाम सतत ड्रॅगिंग, वारंवार वाकणे किंवा टॉर्शनल हालचालीसाठी स्वयंचलितपणे निर्दिष्ट केले जाऊ नये. या आवश्यकतांसह उपकरणे सामान्यत: मोबाइल सेवेसाठी विशेषत: रेट केलेल्या लवचिक केबल बांधकामाची मागणी करतात.
उत्पादन मॉडेल, कंडक्टर क्रॉस-सेक्शन, कंडक्टर बांधकाम, इन्सुलेशन परिमाणे, केबलची लांबी, मार्किंग आणि लागू मानकांची पुष्टी करा. पुनरावृत्ती प्रकल्पांसाठी, ही वैशिष्ट्ये सुसंगत ठेवल्याने उत्पादन बॅचमधील फरक कमी करण्यात मदत होते आणि येणारी तपासणी सुलभ होते.
आवश्यक कंडक्टर आकार, बांधकाम, केबलची लांबी, प्रमाण, स्थापना पद्धत आणि गंतव्यस्थान प्रदान करा.कियानचेंगतांत्रिक आवश्यकतांचे पुनरावलोकन करू शकते आणि उत्पादनापूर्वी उपलब्ध तपशील आणि कागदपत्रांची पुष्टी करू शकते.
