ॲल्युमिनियम XLPE कमी व्होल्टेज पॉवर केबल

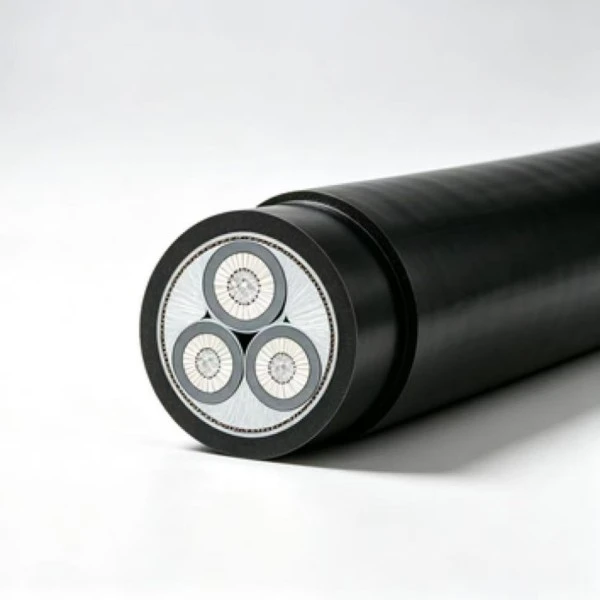

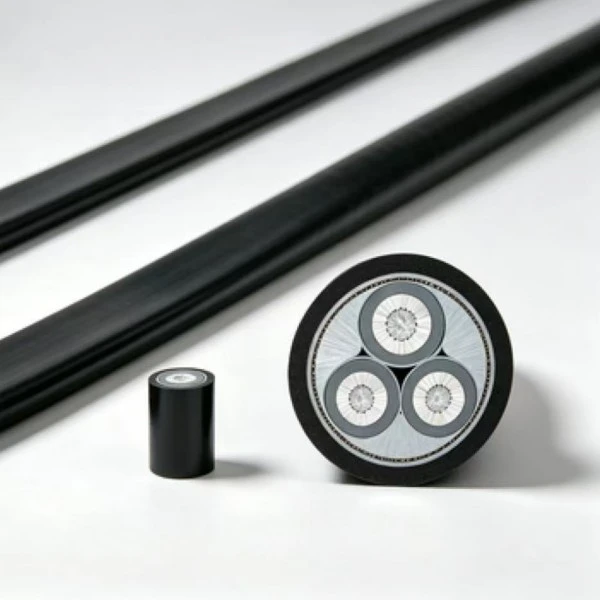

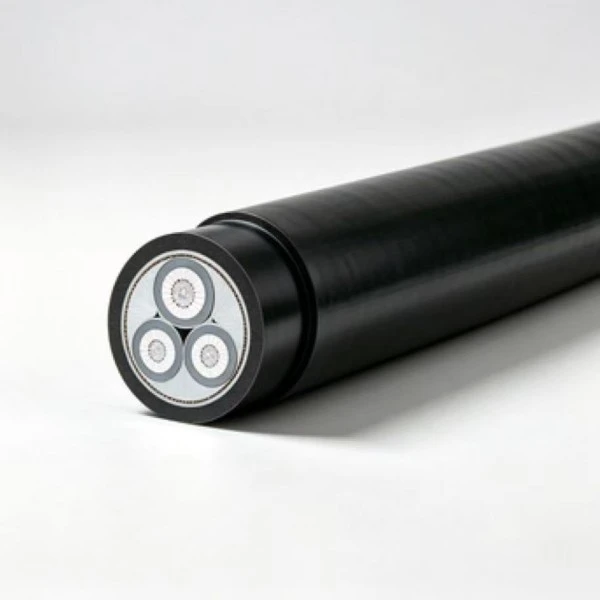

ॲल्युमिनियम XLPE कमी व्होल्टेज पॉवर केबल 0.6/1 kV लो-व्होल्टेज पॉवर वितरणासाठी XLPE इन्सुलेशनसह ॲल्युमिनियम कंडक्टर वापरते. ॲल्युमिनियम कंडक्टर तांब्याच्या बांधकामाच्या तुलनेत केबलचे वजन कमी करतो, तर XLPE निर्दिष्ट ऑपरेटिंग तापमानात स्थिर विद्युत इन्सुलेशन प्रदान करतो. केबल फॅक्टरी, आउटडोअर डिस्ट्रिब्युशन सिस्टीम, केबल ट्रेंच आणि इतर ऍप्लिकेशन्समध्ये निश्चित स्थापनेसाठी कॉन्फिगर केली जाऊ शकते जेथे बिछानाची परिस्थिती उत्पादनाच्या वैशिष्ट्यांशी जुळते.

उत्पादन परिमाणे आणि तांत्रिक मापदंड

आंशिक डिस्चार्ज चाचणी

तांत्रिक कामगिरी

बेंडिंग त्रिज्या

सिंगल-कोर केबल्ससाठी, परवानगीयोग्य बेंडिंग त्रिज्या \(20\times(d+D)\pm5\%\) आहे.

मल्टी-कोर केबल्ससाठी, अनुज्ञेय बेंडिंग त्रिज्या \(15\times(d+D)\pm5\%\) आहे.

D = केबलचा वास्तविक बाह्य व्यास (मिमी)

d = कंडक्टरचा वास्तविक व्यास (मिमी)

बिछाना तापमान

० डिग्री सेल्सियसपेक्षा कमी असताना प्री-हीटिंग अनिवार्य आहे. इन्सुलेशन किंवा शीथला यांत्रिक नुकसान होण्याचा धोका कमी करण्यासाठी लागू कमी-तापमान ठेवण्याच्या प्रक्रियेनुसार केबल हाताळली आणि स्थापित केली पाहिजे.

बिछाना उंची फरक

पुरवलेल्या तांत्रिक माहितीनुसार उभ्या मांडणीच्या उंचीच्या फरकावर कोणतेही बंधन नाही. उभ्या मार्गांचे नियोजन करताना स्थापना पद्धत, फिक्सिंग व्यवस्था आणि केबलचे वजन अद्याप विचारात घेतले पाहिजे.

विविध सभोवतालच्या तापमानांतर्गत ऍम्पॅसिटी करेक्शन गुणांक

घालणे आणि अनुप्रयोग परिस्थिती

फॅक्टरी परिसरात घरातील स्थिर बिछाना

ॲल्युमिनियम XLPE कमी व्होल्टेज पॉवर केबलचा वापर फॅक्टरी वर्कशॉप, गोदामे आणि इतर औद्योगिक इमारतींमध्ये निश्चित कमी-व्होल्टेज वितरणासाठी केला जाऊ शकतो. ठराविक राउटिंगमध्ये केबल ट्रे आणि वॉल-माउंट केबल सिस्टमचा समावेश होतो. कंडक्टरचा आकार निवडताना, जोडलेले लोड, स्थापना व्यवस्था, सभोवतालचे तापमान आणि आवश्यक व्होल्टेज ड्रॉप एकत्र तपासले पाहिजे.

आउटडोअर एक्सपोज्ड लेइंग

आउटडोअर फिक्स्ड इंस्टॉलेशन्ससाठी, केबल योग्य स्ट्रक्चर्स, युटिलिटी पोल किंवा इतर सपोर्टिंग सिस्टीमच्या बाजूने राउट केली जाऊ शकते जिथे प्रोजेक्ट स्पेसिफिकेशनने परवानगी दिली आहे. म्यान सामान्य बाह्य प्रदर्शनासाठी संरक्षण प्रदान करते, तर दीर्घकालीन सूर्यप्रकाश, तापमान बदल, ओलावा आणि यांत्रिक लोडिंगचा विचार केला पाहिजे.

केबल खंदक आणि बोगदे मध्ये घालणे

केबल खंदक आणि उपयुक्तता बोगदे निश्चित पॉवर-वितरण सर्किटसाठी सामान्य मार्ग प्रदान करतात. इन्स्टॉलेशनने पुरेशा उष्णता नष्ट होण्यास अनुमती दिली पाहिजे आणि योग्य समर्थन आणि संरक्षण प्रदान केले पाहिजे. संलग्न किंवा गटबद्ध प्रतिष्ठापनांमध्ये, एअर-रेट केलेले विद्युत् प्रवाह थेट लागू करण्याऐवजी ॲम्पॅसिटी सुधारणा घटक आणि वास्तविक सभोवतालच्या परिस्थितीचा विचार केला पाहिजे.

मातीत थेट दफन

जेथे केबलचे बांधकाम, मातीची परिस्थिती आणि यांत्रिक संरक्षण प्रकल्पाच्या आवश्यकता पूर्ण करतात तेथे थेट दफन करण्याचा विचार केला जाऊ शकतो. स्थापनेपूर्वी दफन खोली, ड्रेनेज, बाह्य लोडिंग आणि भविष्यातील उत्खननाच्या शक्यतेचे पुनरावलोकन केले पाहिजे. संक्षारक माती किंवा महत्त्वपूर्ण यांत्रिक शक्तींच्या संपर्कात असलेल्या ठिकाणी संरक्षणात्मक उपाय आवश्यक असू शकतात.

नवीन ग्रामीण पॉवर-ग्रीड नूतनीकरण प्रकल्प

ग्रामीण पॉवर-ग्रीड नूतनीकरण आणि तत्सम पायाभूत सुविधांच्या कामात निश्चित कमी-व्होल्टेज वितरणासाठी केबलचा विचार केला जाऊ शकतो. ॲल्युमिनिअम कंडक्टर केबलचे वजन कमी करतात, जे लांब केबल मार्गांना भरीव वाहतूक आणि स्थापनेचे काम आवश्यक असताना उपयुक्त ठरू शकते. कंडक्टरच्या आकारमानाने अपेक्षित भार, मार्गाची लांबी, व्होल्टेज-ड्रॉप आवश्यकता आणि स्थापना परिस्थितींचे पालन केले पाहिजे.

वारंवार विचारले जाणारे प्रश्न

Q1: केबल कोणत्या व्होल्टेज वर्गावर लागू होते? ते बाह्य प्रकल्पांसाठी वापरले जाऊ शकते?

A: सामान्य लो-व्होल्टेज वीज वितरणासाठी रेट केलेले व्होल्टेज 0.6/1 kV आहे. बांधकाम आणि प्रकल्पाच्या परिस्थितीनुसार, स्थापनेच्या पद्धतींमध्ये बाह्य ओव्हरहेड रूटिंग, केबल खंदक आणि काही थेट-बरी केलेले अनुप्रयोग समाविष्ट असू शकतात. बाहेरील वापरामध्ये सूर्यप्रकाश, पाऊस, तापमान, यांत्रिक संरक्षण आणि निर्दिष्ट म्यान गुणधर्मांचा विचार केला पाहिजे.

Q2: किमान बेंडिंग त्रिज्या किती आहे आणि केबल कमी तापमानात स्थापित केले जाऊ शकते?

A: सिंगल-कोर केबल्ससाठी, निर्दिष्ट बेंडिंग आवश्यकता \(20\times(d+D)\pm5\%\) आहे, तर मल्टी-कोर केबल्ससाठी \(15\times(d+D)\pm5\%\) आहे. जेव्हा लेइंग सभोवतालचे तापमान 0 डिग्री सेल्सियसपेक्षा कमी असते तेव्हा प्री-हीटिंग आवश्यक असते. केबल जबरदस्तीने वाकली जाऊ नये किंवा कमी तापमानात ओढली जाऊ नये कारण PVC किंवा इतर पॉलिमरिक शीथ मटेरियल कमी लवचिक होऊ शकतात.

Q3: कोणते कंडक्टर क्रॉस-सेक्शन उपलब्ध आहेत आणि केबल सानुकूल लांबीमध्ये पुरवले जाऊ शकते?

A: पुरवलेल्या तांत्रिक तक्त्यामध्ये 1.5 mm² ते 1000 mm² पर्यंतचे नाममात्र क्रॉस-सेक्शन समाविष्ट आहेत. उपलब्धता आवश्यक तपशील आणि उत्पादन वेळापत्रकावर अवलंबून असते. प्रोजेक्ट ऑर्डरसाठी कट-टू-लेन्थ आवश्यकता आणि केबल मार्किंगची चर्चा केली जाऊ शकते, उत्पादनापूर्वी प्रमाण, कंडक्टर आकार आणि आवश्यक वितरण तारखेची पुष्टी केली जाऊ शकते.

Q4: तांब्याऐवजी ॲल्युमिनियम निवडताना मुख्य बाबी काय आहेत?

A: ॲल्युमिनिअमची घनता तांब्यापेक्षा कमी आहे, ज्यामुळे केबलचे वजन कमी होते आणि अनेक प्रतिष्ठापनांसाठी वाहतूक आणि हाताळणी सुलभ होते. अनेक अनुप्रयोगांमध्ये कंडक्टर सामग्रीची सामग्रीची किंमत कमी असते. तथापि, कंडक्टरची निवड केवळ सामग्रीच्या किंमतीवर आधारित नसावी; वर्तमान वाहून नेण्याची क्षमता, व्होल्टेज ड्रॉप, मार्गाची लांबी, कनेक्शन पद्धत आणि स्थापनेची परिस्थिती सर्व तपासले पाहिजे.

प्रश्न 5: परदेशी प्रकल्पांसाठी इंग्रजी भाषेतील चाचणी अहवाल आणि तांत्रिक कागदपत्रे पुरवली जाऊ शकतात का?

उ: संबंधित फॅक्टरी तपासणी नोंदी आणि विद्युत चाचणी दस्तऐवज उत्पादन तपशील आणि ऑर्डर आवश्यकतांनुसार पुरवले जाऊ शकतात. परदेशी प्रकल्प पुनरावलोकन किंवा सीमाशुल्क दस्तऐवजीकरणासाठी आवश्यक असल्यास इंग्रजी-भाषेतील दस्तऐवजीकरण तयार केले जाऊ शकते. गंतव्य बाजारपेठ आणि प्रकल्प स्वीकृती आवश्यकतांनुसार अचूक प्रमाणपत्रे, चाचणी अहवाल आणि दस्तऐवज स्वरूपाची पुष्टी केली पाहिजे.

Q6: थेट दफन करण्यासाठी अतिरिक्त संरक्षण आवश्यक आहे का?

उ: केबलचे बांधकाम आणि साइटच्या अटी लागू असलेल्या आवश्यकता पूर्ण करतात तेथेच थेट दफन केले जावे. संरक्षक आस्तीन किंवा नाल्यांचा विचार केला जाऊ शकतो जेथे केबल मजबूत मातीची गंज, उच्च आर्द्रता, वाहन लोडिंग, उत्खनन क्रियाकलाप किंवा इतर यांत्रिक जोखमींच्या संपर्कात आहे. योग्य दफन खोली आणि ड्रेनेज देखील स्थापना योजनेमध्ये समाविष्ट केले पाहिजे.

Q7: मानक आणि सानुकूल ऑर्डरसाठी वितरण वेळ काय निर्धारित करते?

A: लीड टाइम कंडक्टर क्रॉस-सेक्शन, केबल बांधकाम, ऑर्डरचे प्रमाण, उत्पादन क्षमता, पॅकेजिंग आणि दस्तऐवजीकरण आवश्यकतांवर अवलंबून असते. जेव्हा सामग्री आणि क्षमता उपलब्ध असते तेव्हा मानक वैशिष्ट्यांमध्ये लहान उत्पादन वेळापत्रक असू शकते. सानुकूल किंवा मोठ्या-व्हॉल्यूम ऑर्डरची कारखान्याशी अगोदरच पुष्टी केली पाहिजे जेणेकरून उत्पादन आणि शिपमेंट प्रकल्पाच्या वेळापत्रकानुसार समन्वयित होऊ शकेल.

Q8: सभोवतालच्या तापमानाचा केबलच्या वर्तमान-वाहन क्षमतेवर कसा परिणाम होतो?

A: सभोवतालच्या तापमानासह अनुमत वर्तमान बदल कारण आसपासच्या तापमानात वाढ किंवा घसरण झाल्यामुळे उष्णतेचा अपव्यय होण्याची स्थिती बदलते. कंडक्टर आकार आणि स्थापना पद्धत निवडताना तांत्रिक सारणीमध्ये प्रदान केलेले सुधार गुणांक विचारात घेतले पाहिजेत. केबल ग्रुपिंग, वेंटिलेशन, मातीचे तापमान आणि दफन परिस्थिती देखील वास्तविक स्वीकार्य प्रवाहावर परिणाम करू शकते.

प्रकल्प चौकशीसाठी, आवश्यक व्होल्टेज, कंडक्टर क्रॉस-सेक्शन, केबलची लांबी, स्थापना पद्धत, सभोवतालची परिस्थिती आणि प्रमाण प्रदान केले जावे जेणेकरून योग्य तपशील आणि तांत्रिक कागदपत्रांची पुष्टी करता येईल.
