मॉडेल: MYJV, MYJV22.

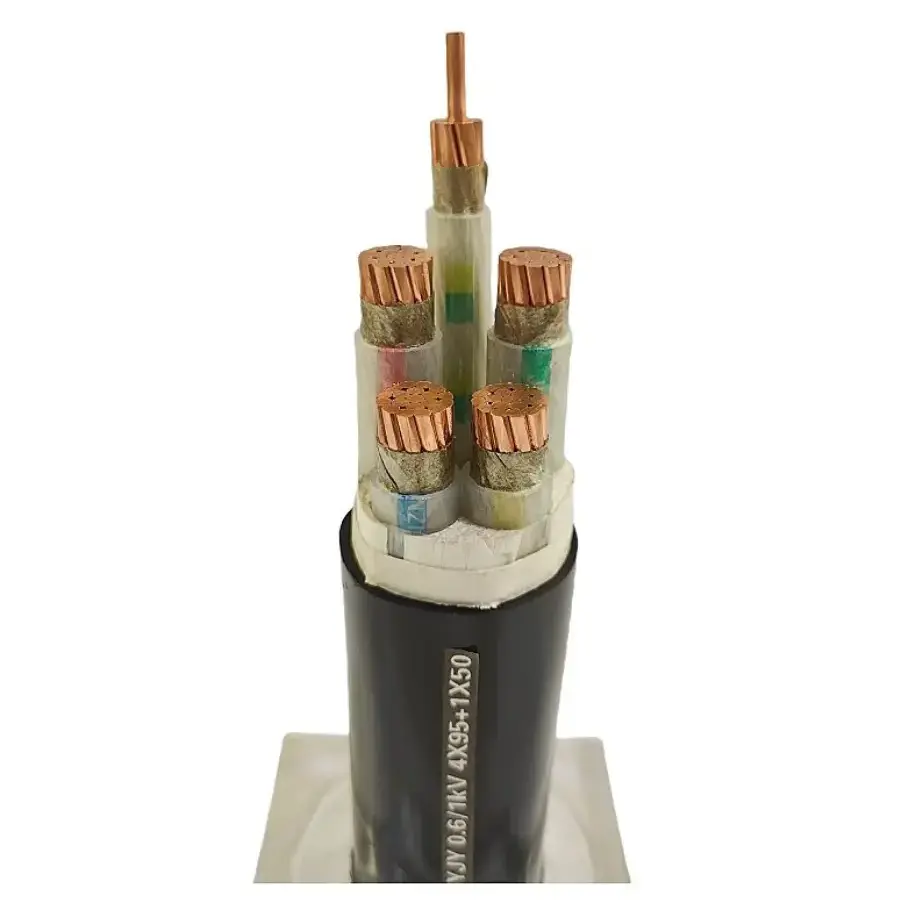

XLPE इन्सुलेटेड मायनिंग पॉवर केबल MT/T 818.13-2009 ला सुसंगत आहे, उच्च-शुद्धता ऑक्सिजन-मुक्त तांबे कंडक्टर, XLPE क्रॉस-लिंक केलेले इन्सुलेशन आणि ज्वाला-प्रतिरोधक PVC शीथ. रेटेड व्होल्टेज 0.6/1kV ते 8.7/10kV पर्यंत असते, दीर्घकालीन ऑपरेटिंग तापमान 90℃ असते. केबल भूमिगत आणि ओपन-पिट कोळसा खाणींमध्ये स्थिर वीज वितरणासाठी आहे. हे स्थिर स्थापनेसाठी आहे आणि सतत ड्रॅगिंग किंवा वारंवार वाकणे आवश्यक असलेल्या मोबाइल उपकरणांवर वापरले जाऊ नये.
|
पॅरामीटर श्रेणी |
पॅरामीटर आयटम |
तांत्रिक निर्देशांक |
|
|
स्ट्रक्चर कॉन्फिगरेशन |
कंडक्टर साहित्य |
उच्च शुद्धता ऑक्सिजन मुक्त तांबे; सिंगल-कोर सॉलिड कंडक्टर / मल्टी-स्ट्रँडेड लवचिक कंडक्टरमध्ये उपलब्ध |
|
|
कंडक्टर क्रॉस-सेक्शन |
2.5 मिमी²～300 मिमी² |
|
|
|
इन्सुलेशन थर |
XLPE क्रॉस-लिंक केलेले पॉलीथिलीन इन्सुलेशन |
|
|
|
आर्मर लेयर (पर्यायी) |
स्टील-टेप आर्मरिंग |
|
|
|
बाह्य आवरण |
पीव्हीसी पॉलीविनाइल क्लोराईड आवरण; तेल-प्रतिरोधक, आम्ल-क्षार-प्रतिरोधक आणि ज्वाला-प्रतिरोधक |
|
|
|
कोर कॉन्फिगरेशन |
3-कोर किंवा 3+1-कोर पर्यायी |
|
|
|
इलेक्ट्रिकल कामगिरी |
रेट केलेले व्होल्टेज |
0.6/1 kV～8.7/10 kV |
|
|
पॉवर-फ्रिक्वेंसी व्होल्टेज withstand |
5 मिनिटांत ब्रेकडाउन न होता एसी व्होल्टेज चाचणी पास करा |
|
|
|
कंडक्टर डीसी प्रतिकार |
MT 818 किंवा GB/T 3956 मानकांची आवश्यकता पूर्ण करते |
|
|
|
ज्वाला-प्रतिरोधक कामगिरी |
अग्निरोधक ग्रेड |
खाण कामाच्या परिस्थितीसाठी अग्नि-प्रतिरोधक आवश्यकता पूर्ण करते; अल्पकालीन उच्च-तापमान वातावरणात विश्वसनीय पॉवर-ऑन |
|
|
ज्वाला-प्रतिरोधक ग्रेड |
MT 386 माइन-वापरलेल्या ज्वाला-प्रतिरोधक मानकांचे पालन करते; ज्वाला काढून टाकल्यावर स्वत: विझवणे |
|
XLPE इन्सुलेशनमध्ये 250℃ पर्यंत अल्प-कालावधीच्या शॉर्ट-सर्किट तापमानासह 90℃ चे दीर्घकालीन ऑपरेटिंग तापमान असते. PVC इन्सुलेशनच्या तुलनेत, XLPE स्थिर पॉवर सर्किट्ससाठी उच्च तापमान रेटिंग प्रदान करते जेथे कंडक्टर लोडिंग आणि सभोवतालची परिस्थिती एकत्रितपणे विचारात घेणे आवश्यक आहे.
कंडक्टर उच्च-शुद्धता ऑक्सिजन-मुक्त तांबेपासून बनविलेले आहे आणि केबल विनिर्देशानुसार घन किंवा अडकलेल्या बांधकामात उपलब्ध आहे. कंडक्टर क्रॉस-सेक्शन, कोर व्यवस्था आणि रेट केलेले व्होल्टेज कनेक्ट केलेले लोड, ट्रान्समिशन अंतर आणि स्थापना परिस्थितीशी जुळले पाहिजे. लागू MT 818 किंवा GB/T 3956 आवश्यकतांनुसार DC कंडक्टरचा प्रतिकार तपासला जातो.
बाह्य आवरण केबलचे बाह्य संरक्षण प्रदान करते आणि खाण अनुप्रयोगांसाठी ज्वाला-प्रतिरोधक गुणधर्म समाविष्ट करते. पुरवलेले तपशील तेल आणि आम्ल-अल्कली एक्सपोजरचा प्रतिकार देखील ओळखतात. योग्य म्यान बांधणीची पुष्टी करताना वास्तविक रासायनिक प्रदर्शन, पाण्याची स्थिती, तापमान आणि यांत्रिक ताण यांचा विचार केला पाहिजे.
अतिरिक्त यांत्रिक संरक्षण आवश्यक असलेल्या स्थापनेसाठी, एक स्टील-टेप आर्मर्ड बांधकाम उपलब्ध आहे. त्यामुळे MYJV22 हे शस्त्र नसलेल्या MYJV बांधकामापासून त्याच्या आर्मर लेयरने वेगळे केले जाते. अंतिम बांधकाम बिछाना पद्धत, यांत्रिक जोखीम आणि लागू प्रकल्प तपशीलानुसार निवडले पाहिजे.
ही केबल श्रेणी सतत मोबाइल सेवेऐवजी स्थिर वीज वितरणासाठी आहे. ठराविक ऍप्लिकेशन्समध्ये भूमिगत मुख्य रस्ते, इलेक्ट्रोमेकॅनिकल चेंबर्स, स्थिर पंप सिस्टीम, वेंटिलेशन उपकरणे, कन्व्हेयर पॉवर सर्किट्स आणि इतर स्थिर माइन पॉवर-डिस्ट्रिब्युशन पॉइंट्स यांचा समावेश होतो.

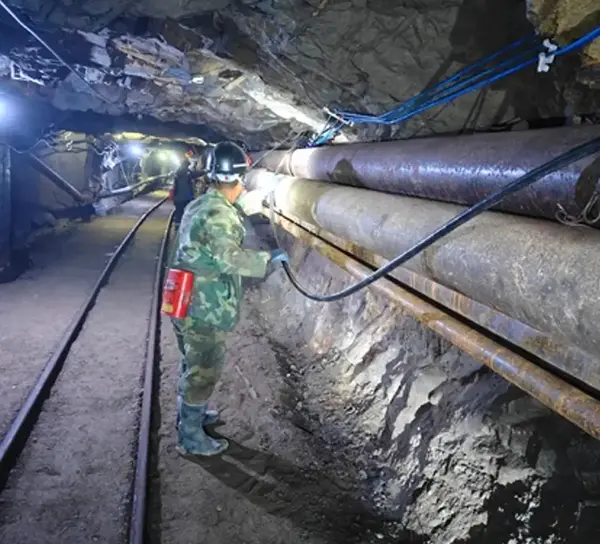

भूमिगत स्थापनेसाठी, केबलचे तपशील रेट केलेले व्होल्टेज, लोड करंट, इंस्टॉलेशन मार्ग, सभोवतालचे तापमान, ओलावा एक्सपोजर आणि उपलब्ध यांत्रिक संरक्षणाच्या विरूद्ध तपासले पाहिजे. जिथे केबलला प्रभाव किंवा कॉम्प्रेशनचा जास्त धोका असलेल्या क्षेत्रांमधून मार्गस्थ केले जाते, तेथे आर्मर्ड बांधकाम विचारात घेतले जाऊ शकते.
ओपन-पिट खाणींमधील स्थिर सर्किट्समध्ये बाहेरील एक्सपोजर, धूळ, पाऊस आणि तापमान बदल यांचा समावेश असू शकतो. केबलची निवड आवश्यक व्होल्टेज पातळी, कंडक्टर आकार आणि बिछाना व्यवस्था यासह या पर्यावरणीय परिस्थितीचा विचार केला पाहिजे.
कोळसा-वॉशिंग प्लांट्स, पंप रूम्स, वेंटिलेशन सिस्टम आणि इतर सहाय्यक सुविधांसाठी निश्चित पॉवर सर्किट्स उपकरणाच्या लोड आणि वितरण अंतरानुसार निर्दिष्ट केले जाऊ शकतात. केबल बांधकाम सर्व खाण सुविधांसाठी एक तपशील लागू करण्यापेक्षा वास्तविक वातावरणासाठी तपासले पाहिजे.
ऑर्डर करण्यापूर्वी, आवश्यक रेट केलेले व्होल्टेज, कंडक्टर क्रॉस-सेक्शन, कोरची संख्या, चिलखत बांधकाम, केबलची लांबी आणि स्थापना पद्धतीची पुष्टी केली पाहिजे. दीर्घ वीज-पुरवठा मार्गांसाठी, अपेक्षित लोडसह व्होल्टेज ड्रॉप आणि कंडक्टर प्रतिरोध यांचा देखील विचार केला पाहिजे.

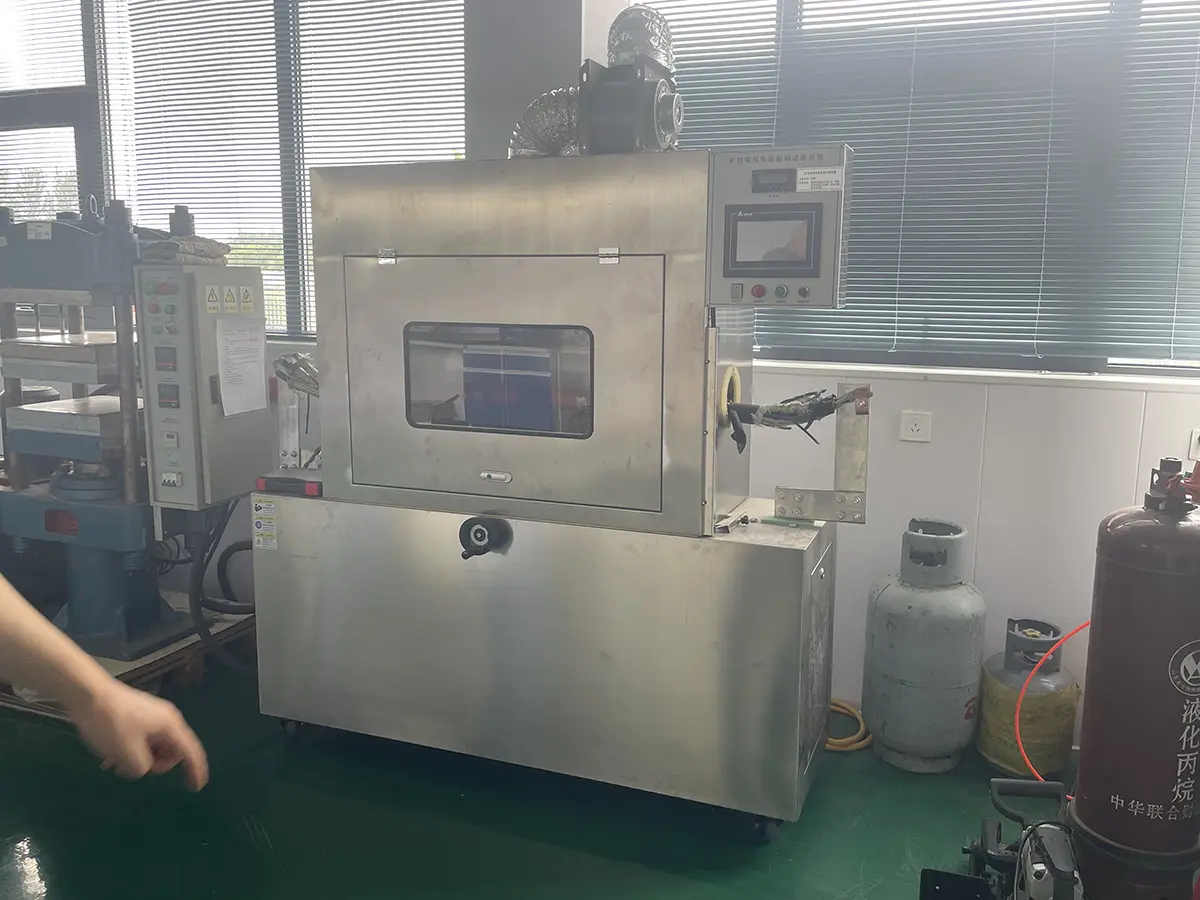

येणाऱ्या तपासणीसाठी, उत्पादनाचे मॉडेल आणि केबलचे बांधकाम खरेदी तपशीलाविरूद्ध तपासले जाऊ शकते. प्रकल्पाच्या आवश्यकतांवर अवलंबून, दस्तऐवजीकरण आणि चाचणी रेकॉर्डमध्ये कंडक्टर प्रतिरोध, इन्सुलेशन-संबंधित चाचण्या, व्होल्टेज विसस्टंड परिणाम आणि ज्वाला-प्रतिरोधक चाचणी रेकॉर्ड समाविष्ट असू शकतात. जेथे खाण-विशिष्ट प्रमाणन किंवा अतिरिक्त तपासणी दस्तऐवज आवश्यक आहेत, ते उत्पादन आणि शिपमेंटपूर्वी पुष्टी करणे आवश्यक आहे.
A: उत्पादन MT/T 818.13-2009 नुसार निर्दिष्ट केले आहे, जेथे लागू असेल तेथे GB/T 3956 संदर्भित कंडक्टर आवश्यकतांसह. प्रोजेक्टसाठी आवश्यक असलेले अचूक मानक आणि कागदपत्रे निवडलेल्या मॉडेल आणि रेट केलेल्या व्होल्टेजच्या विरूद्ध पुष्टी केली पाहिजे.
A: सूचीबद्ध रेटेड-व्होल्टेज श्रेणी 0.6/1 kV ते 8.7/10 kV आहे, तर तांत्रिक सारणी 2.5 mm² ते 300 mm² पर्यंत कंडक्टर क्रॉस-सेक्शन सूचीबद्ध करते. निवडलेल्या केबल तपशीलावर अवलंबून अचूक संयोजनासह कोर कॉन्फिगरेशन 3-कोर किंवा 3+1-कोर असू शकते.
A: MYJV चा संदर्भ XLPE-इन्सुलेटेड, PVC-शीथ बांधणीचा आहे, तर MYJV22 स्टील-टेप आर्मरिंग जोडते. आर्मर्ड आवृत्तीचा विचार केला जातो जेथे स्थापनेसाठी अतिरिक्त यांत्रिक संरक्षण आवश्यक असते. योग्य बांधकाम केबल मार्ग आणि बिछावणीच्या परिस्थितीवर अवलंबून असते.
उ: नाही. ही केबल स्थिर स्थापना आणि स्थिर वीज वितरणासाठी आहे. सतत ड्रॅगिंग, वारंवार वाकणे किंवा इतर मोबाइल सेवेचा समावेश असलेल्या उपकरणांना सामान्यतः त्या ऑपरेटिंग स्थितीसाठी विशेषत: निर्दिष्ट केलेल्या लवचिक खाण केबलची आवश्यकता असते.
A: आवश्यक माहितीमध्ये सामान्यतः रेट केलेले व्होल्टेज, कंडक्टर क्रॉस-सेक्शन, कोर कॉन्फिगरेशन, केबलची लांबी, प्रमाण, स्थापना पद्धत आणि अनुप्रयोग उपकरणे समाविष्ट असतात. प्रकल्पाला विशिष्ट प्रमाणन, तपासणी नोंदी, पॅकिंग आवश्यकता किंवा तांत्रिक कागदपत्रे आवश्यक असल्यास, हे देखील चौकशीत नमूद केले जावे.
A: केबल मॉडेल, रेट केलेले व्होल्टेज, कंडक्टरचा आकार, कोर कॉन्फिगरेशन, चिलखत प्रकार आणि केबलची लांबी खरेदी विनिर्देशानुसार तपासा. प्रकल्पाच्या आधारावर, स्वीकृतीपूर्वी संबंधित विद्युत चाचणी परिणाम, कंडक्टर रेझिस्टन्स डेटा, व्होल्टेज विसस्टंट रेकॉर्ड, ज्वाला-प्रतिरोधक दस्तऐवजीकरण आणि आवश्यक प्रमाणपत्रांचे पुनरावलोकन करा.
फिक्स्ड माइन पॉवर-डिस्ट्रिब्युशन सिस्टीमसाठी, XLPE इन्सुलेटेड मायनिंग पॉवर केबलची निवड इलेक्ट्रिकल लोड, रेटेड व्होल्टेज, इन्स्टॉलेशन पद्धत आणि पर्यावरणीय परिस्थितीनुसार केली जावी. सतत हालचालींचा समावेश असलेल्या अनुप्रयोगांसाठी, उपकरणांच्या यांत्रिक आवश्यकतांशी जुळण्यासाठी केबल बांधकामाचे स्वतंत्रपणे पुनरावलोकन केले पाहिजे.
