कियानचेंग ॲल्युमिनियम पीव्हीसी इन्सुलेटेड फ्लॅट वायरकमी-व्होल्टेज वीज वितरणासाठी डिझाइन केलेले आहे जेथे व्यावहारिक मार्ग, कंडक्टरचे कमी वजन, स्थापना कार्यक्षमता आणि विश्वसनीय इन्सुलेशन महत्त्वाचे आहे. सपाट रचना, उच्च-शुद्धता ॲल्युमिनियम कंडक्टर आणि डबल-लेयर पीव्हीसी संरक्षणासह, हे नागरी आणि हलके औद्योगिक अनुप्रयोगांसाठी एक व्यावहारिक वायरिंग पर्याय प्रदान करते.
योग्य विद्युत वायर निवडण्यासाठी कंडक्टर सामग्रीची तुलना करण्यापेक्षा अधिक आवश्यक आहे. इन्स्टॉलेशन स्पेस, रेट केलेले व्होल्टेज, मेकॅनिकल प्रोटेक्शन, केबलचे वजन, ऑपरेटिंग तापमान आणि ॲप्लिकेशन परिस्थिती या सर्वांचा वायरिंगच्या दीर्घकालीन कार्यक्षमतेवर प्रभाव पडतो. ॲल्युमिनियम PVC इन्सुलेटेड फ्लॅट वायर हे PVC इन्सुलेशन आणि फ्लॅट केबल कॉन्फिगरेशनसह हलके ॲल्युमिनियम कंडक्टर एकत्र करते, ज्यामुळे वायरिंगची जागा मर्यादित असते किंवा मोठ्या प्रमाणात लो-व्होल्टेज केबल आवश्यक असते.
सामग्री सारणी
ॲल्युमिनियम पीव्हीसी इन्सुलेटेड फ्लॅट वायर म्हणजे काय?
ॲल्युमिनियम पीव्हीसी इन्सुलेटेड फ्लॅट वायर कुठे वापरता येईल?
तुम्ही योग्य फ्लॅट वायर कशी निवडावी?
ॲल्युमिनियम पीव्हीसी फ्लॅट वायर तपशील तुलना
स्थापनेदरम्यान काय विचारात घेतले पाहिजे?
कियानचेंग ॲल्युमिनियम पीव्हीसी इन्सुलेटेड फ्लॅट वायर का निवडावे?

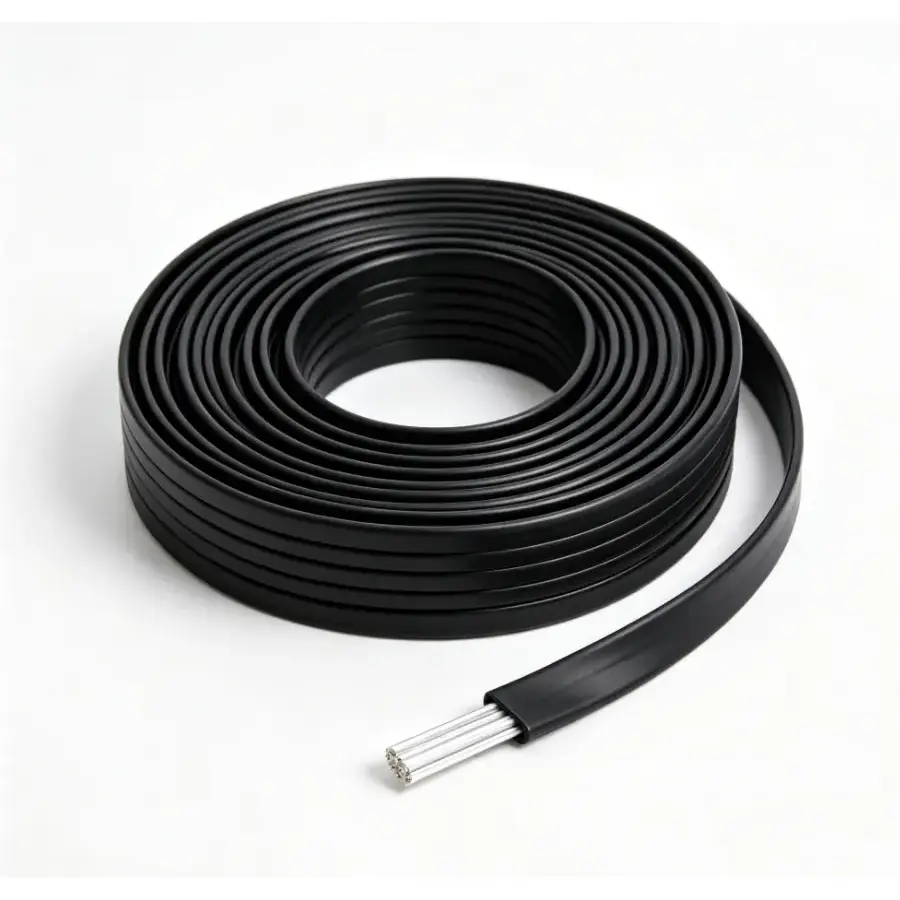

ॲल्युमिनियम पीव्हीसी इन्सुलेटेड फ्लॅट वायर म्हणजे काय?
ॲल्युमिनियम पीव्हीसी इन्सुलेटेड फ्लॅट वायर ही कमी-व्होल्टेज इलेक्ट्रिकल केबल आहे जी पीव्हीसी इन्सुलेशन आणि पीव्हीसी बाह्य आवरणासह ॲल्युमिनियम कंडक्टर एकत्र करते. पारंपारिक गोल केबल्सच्या विपरीत, त्याचे कोर एका सपाट कॉन्फिगरेशनमध्ये व्यवस्थित केले जातात, जे मर्यादित स्थापना क्षेत्रांमध्ये रूटिंग सुलभ करू शकतात.
कियानचेंग चे उत्पादन मॉडेल BLVVB म्हणून ओळखले जाते आणि उच्च-शुद्धता ॲल्युमिनियम कंडक्टर वापरते. आवश्यक तपशीलावर अवलंबून, कंडक्टर एक घन सिंगल ॲल्युमिनियम कंडक्टर किंवा अडकलेल्या ॲल्युमिनियम कंडक्टर म्हणून तयार केला जाऊ शकतो. 2.5 मिमी² ते 10 मिमी² पर्यंत कंडक्टर क्रॉस-सेक्शनसह उत्पादन 2- किंवा 3-कोर फ्लॅट व्यवस्थेमध्ये उपलब्ध आहे.
पीव्हीसी इन्सुलेशन आणि आवरण विद्युत इन्सुलेशन आणि सामान्य ओलावा, घर्षण आणि निर्दिष्ट ऑपरेटिंग परिस्थितीत पर्यावरणीय प्रदर्शनापासून मूलभूत संरक्षण प्रदान करतात. हे विविध हलके कमी-व्होल्टेज पॉवर-वितरण अनुप्रयोगांसाठी केबल योग्य बनवते.
पर्यायांचे मूल्यमापन करणाऱ्या खरेदीदारांसाठी, जेव्हा उच्च विद्युत चालकता प्राधान्य असेल तेव्हा पीव्हीसी इन्सुलेटेड फ्लॅट कॉपर वायरचा देखील विचार केला जाऊ शकतो.
मुख्य तपशील काय आहेत?
केबल निवडण्यापूर्वी तांत्रिक वैशिष्ट्यांचे नेहमी पुनरावलोकन केले पाहिजे कारण कंडक्टर आकार, व्होल्टेज रेटिंग, स्थापना पद्धत आणि पर्यावरणीय परिस्थिती थेट अनुप्रयोगाच्या योग्यतेवर परिणाम करतात.
| पॅरामीटर | तपशील | व्यावहारिक महत्त्व |
|---|---|---|
| उत्पादन मॉडेल | BLVVB | ॲल्युमिनियम पीव्हीसी इन्सुलेटेड फ्लॅट-वायर कॉन्फिगरेशन ओळखते |
| कंडक्टर साहित्य | उच्च-शुद्धता ॲल्युमिनियम | कमी-व्होल्टेज वायरिंगसाठी हलके कंडक्टर सोल्यूशन प्रदान करते |
| कंडक्टर क्रॉस-सेक्शन | 2.5 मिमी²–10 मिमी² | प्रोजेक्ट लोड आणि इंस्टॉलेशन आवश्यकतांनुसार निवड करण्यास अनुमती देते |
| मुख्य व्यवस्था | 2-3 कोर | सामान्य लो-व्होल्टेज पॉवर-वितरण कॉन्फिगरेशनसाठी योग्य |
| इन्सुलेशन | पीव्हीसी | कंडक्टरभोवती इलेक्ट्रिकल इन्सुलेशन प्रदान करते |
| म्यान | पीव्हीसी फ्लॅट म्यान | अतिरिक्त यांत्रिक आणि पर्यावरणीय संरक्षण प्रदान करते |
| रेट केलेले व्होल्टेज | 300/500V | निर्दिष्ट लो-व्होल्टेज अनुप्रयोगांसाठी डिझाइन केलेले |
| इन्सुलेशन प्रतिकार | 20°C वर ≥5MΩ·km | निर्दिष्ट चाचणी स्थिती अंतर्गत इन्सुलेशन कार्यप्रदर्शन दर्शवते |
| व्होल्टेज सहन करा | 5 मिनिटांसाठी 2kV | चाचणी दरम्यान इलेक्ट्रिकल इन्सुलेशन सत्यापनास समर्थन देते |
| ऑपरेटिंग तापमान | -15°C ते 70°C | ऑपरेशनसाठी निर्दिष्ट तापमान श्रेणी परिभाषित करते |
वास्तविक केबल निवड नेहमी लागू तांत्रिक तपशील, स्थानिक विद्युत आवश्यकता, प्रतिष्ठापन वातावरण आणि अपेक्षित विद्युत भार यावर आधारित असावी.
मुख्य फायदे काय आहेत?
1. जागा-कार्यक्षम फ्लॅट बांधकाम
सपाट प्रोफाइल केबलला अनेक पारंपारिक गोल केबल्सपेक्षा माउंटिंग पृष्ठभागाच्या जवळ बसण्याची परवानगी देते. हे लपविलेल्या भिंतीवरील वायरिंग, छतावरील पोकळी, अरुंद खोबणी आणि उपकरणांच्या अंतरासाठी उपयुक्त ठरू शकते जेथे इंस्टॉलेशनची जागा मर्यादित आहे.
2. कंडक्टरचे कमी वजन
तांब्यापेक्षा ॲल्युमिनियमची घनता कमी असते. म्हणून, एक ॲल्युमिनियम कंडक्टर तुलनात्मक अनुप्रयोगाच्या तांबे कंडक्टरच्या तुलनेत कंडक्टरचे एकूण वजन कमी करू शकतो. हे वैशिष्ट्य विशेषतः उपयोगी ठरते जेव्हा प्रकल्पांमध्ये लांब केबल चालवणे, जास्त प्रमाणात किंवा लक्षणीय अंतरावरील वाहतूक समाविष्ट असते.
3. व्यावहारिक पीव्हीसी संरक्षण
पीव्हीसी इन्सुलेशन आणि पीव्हीसी आवरण यांचे मिश्रण ॲल्युमिनियम कंडक्टरभोवती एक स्तरित संरक्षणात्मक संरचना तयार करते. त्याच्या निर्दिष्ट ऑपरेटिंग परिस्थितीत, ही रचना सामान्य आर्द्रता, घर्षण आणि पर्यावरणीय प्रदर्शनापासून संरक्षण करण्यास मदत करते.
4. प्रतिबंधित जागांमध्ये सुलभ राउटिंग
सपाट बांधकाम जेथे जागा प्रतिबंधित आहे तेथे केबल पोझिशनिंग सुलभ करू शकते. छतावरील जागा, भिंतीवरील खोबणी, उपकरणातील अंतर आणि इतर अरुंद भागांमधून वायरिंग व्यवस्थित करणे इंस्टॉलर्सना सोपे वाटू शकते.
5. खर्च-सजग साहित्य निवड
ज्या प्रकल्पांसाठी कंडक्टरचे वजन आणि भौतिक अर्थशास्त्र महत्त्वाचे आहे, ॲल्युमिनियम तांब्याला व्यावहारिक पर्याय देऊ शकते. तथापि, ॲल्युमिनियममध्ये तांबेपेक्षा कमी विद्युत चालकता असते, म्हणून आवश्यक विद्युत भार आणि स्थापनेच्या परिस्थितीसाठी कंडक्टर क्रॉस-सेक्शन योग्यरित्या निवडणे आवश्यक आहे.
ॲल्युमिनियम पीव्हीसी इन्सुलेटेड फ्लॅट वायर कुठे वापरता येईल?
ॲल्युमिनियम पीव्हीसी इन्सुलेटेड फ्लॅट वायर प्रामुख्याने हलक्या वजनाच्या लो-व्होल्टेज पॉवर-वितरण अनुप्रयोगांसाठी आहे. त्याची सपाट रचना आणि ॲल्युमिनियम कंडक्टर हे विशेषत: अशा प्रकल्पांसाठी व्यावहारिक बनवते जेथे स्थापनेची जागा आणि केबलचे वजन हे महत्त्वाचे विचार आहेत.
- निवासी वायरिंग:जेव्हा इलेक्ट्रिकल डिझाइन ॲल्युमिनियम कंडक्टरला परवानगी देते तेव्हा विशिष्ट लपविलेल्या भिंती आणि छतावरील वायरिंग अनुप्रयोगांसाठी योग्य.
- घराचे नूतनीकरण:त्याचे सपाट प्रोफाइल जुने-सर्किट बदलणे आणि नूतनीकरण प्रकल्पांदरम्यान रूटिंग सुलभ करू शकते.
- दुकान वीज वितरण:व्यावसायिक जागांमध्ये योग्य कमी-व्होल्टेज वितरणासाठी वापरले जाऊ शकते.
- लहान कार्यशाळा:निवडलेल्या स्थिर उर्जा-वितरण अनुप्रयोगांसाठी योग्य.
- यांत्रिक उपकरणे:बाह्य लो-व्होल्टेज वीज पुरवठा प्रदान करू शकते जेथे केबल तपशील उपकरणाच्या आवश्यकतांशी जुळतात.
- तात्पुरती कार्यशाळा वायरिंग:त्याचे हलके बांधकाम योग्य तात्पुरत्या कमी-व्होल्टेज स्थापनेसाठी सोयीचे असू शकते.
- गोदामे:निवडलेल्या प्रकाश आणि वीज-वितरण आवश्यकतांना समर्थन देऊ शकते.
- कृषी सुविधा:जेव्हा पर्यावरणीय परिस्थितीचे योग्य मूल्यांकन केले जाते तेव्हा ग्रीनहाऊस आणि इतर कृषी वीज-पुरवठा प्रकल्पांमध्ये लागू केले जाऊ शकते.
- फोटोव्होल्टेइक सपोर्टिंग सुविधा:योग्य कमी-व्होल्टेज सहाय्यक वायरिंग अनुप्रयोगांसाठी विचारात घेतले जाऊ शकते.
सूर्यप्रकाश आणि पावसाच्या प्रदीर्घ प्रदर्शनासह बाहेरील स्थापनेसाठी, प्रत्येक बाह्य स्थितीसाठी मानक PVC बांधकाम योग्य आहे असे मानण्यापेक्षा अतिरिक्त संरक्षण किंवा हवामान-प्रतिरोधक केबल सोल्यूशनचा विचार केला पाहिजे.
तुम्ही योग्य फ्लॅट वायर कशी निवडावी?
केबल निवडणे ही सर्वात कमी किमतीचा पर्याय निवडण्याऐवजी वास्तविक इलेक्ट्रिकल आणि इंस्टॉलेशन आवश्यकतांपासून सुरुवात करावी. खरेदीदार खालील घटकांचे मूल्यांकन करू शकतात:
- व्होल्टेजची आवश्यकता निश्चित करा.केबलचे रेट केलेले व्होल्टेज इच्छित सर्किटसाठी योग्य असल्याची पुष्टी करा.
- अपेक्षित विद्युत भार मोजा.कंडक्टर क्रॉस-सेक्शन वर्तमान आवश्यकता आणि लागू विद्युत मानकांनुसार निवडले पाहिजे.
- स्थापना परिस्थितीचे मूल्यांकन करा.केबल लपवून ठेवली जाईल, उघड केली जाईल, अरुंद दरीतून मार्ग काढला जाईल किंवा उपकरणांजवळ स्थापित केला जाईल का ते विचारात घ्या.
- तापमान श्रेणी तपासा.अपेक्षित परिवेश आणि ऑपरेटिंग तापमान निर्दिष्ट केबल श्रेणीमध्येच राहतील याची पुष्टी करा.
- पर्यावरणीय प्रदर्शनाचा विचार करा.ओलावा, सूर्यप्रकाश, रसायने, घर्षण आणि यांत्रिक ताण या सर्वांचे मूल्यांकन केले पाहिजे.
- योग्य कोर कॉन्फिगरेशन निवडा.कोरची संख्या सर्किट डिझाइनशी जुळली पाहिजे.
- केबल लांबी आणि पॅकेजिंग आवश्यकतांची पुष्टी करा.मोठ्या प्रकल्पांसाठी, योग्य रोल लांबी आणि निर्यात पॅकेजिंग हाताळणी आणि वाहतूक कार्यक्षमता सुधारू शकते.
जेव्हा प्रकल्पामध्ये विशेष स्थापना परिस्थिती समाविष्ट असते, तेव्हा ऑर्डर देण्यापूर्वी पुरवठादारास व्होल्टेज, कंडक्टर क्रॉस-सेक्शन, कोर नंबर, ऍप्लिकेशन, आवश्यक लांबी आणि अपेक्षित प्रमाण यासारखी माहिती प्रदान करणे उचित आहे.
ॲल्युमिनियम पीव्हीसी फ्लॅट वायर तपशील तुलना
| निवड घटक | ॲल्युमिनियम पीव्हीसी फ्लॅट वायर | व्हय इट मॅटर |
|---|---|---|
| कंडक्टर | उच्च-शुद्धता ॲल्युमिनियम | कंडक्टरचे वजन कमी करते आणि साहित्य-किंमत फायदे देऊ शकतात |
| केबल आकार | सपाट | प्रतिबंधित इंस्टॉलेशन स्पेसमध्ये राउटिंग सुलभ करण्यात मदत करते |
| इन्सुलेशन | पीव्हीसी | इलेक्ट्रिकल इन्सुलेशन प्रदान करते |
| म्यान | पीव्हीसी | सामान्य पर्यावरणीय प्रदर्शनापासून संरक्षण जोडते |
| मुख्य पर्याय | 2-3 कोर | वेगवेगळ्या लो-व्होल्टेज वायरिंग कॉन्फिगरेशनला सपोर्ट करते |
| क्रॉस-सेक्शन | 2.5 मिमी²–10 मिमी² | इलेक्ट्रिकल आवश्यकतांवर आधारित निवडीची अनुमती देते |
| रेट केलेले व्होल्टेज | 300/500V | इच्छित कमी-व्होल्टेज अनुप्रयोग श्रेणी परिभाषित करते |
| तापमान | -15°C ते 70°C | वेगवेगळ्या वातावरणासाठी योग्यता निर्धारित करण्यात मदत करते |
स्थापनेदरम्यान काय विचारात घेतले पाहिजे?
योग्यरित्या उत्पादित केलेली केबल देखील चुकीच्या पद्धतीने निवडली किंवा स्थापित केली असल्यास खराब कामगिरी करू शकते. ॲल्युमिनियम पीव्हीसी इन्सुलेटेड फ्लॅट वायरसाठी, व्यावसायिक स्थापना पद्धतींमध्ये हे समाविष्ट असावे:
- अपेक्षित प्रवाहासाठी योग्य कंडक्टर क्रॉस-सेक्शन वापरा.
- लागू राष्ट्रीय आणि स्थानिक विद्युत प्रतिष्ठापन मानकांचे पालन करा.
- स्थापनेदरम्यान जास्त वाकणे किंवा यांत्रिक नुकसान टाळा.
- तीक्ष्ण कडा आणि तीव्र ओरखडे पासून केबलचे संरक्षण करा.
- ॲल्युमिनियम कंडक्टरसाठी डिझाइन केलेले योग्य टर्मिनल आणि कनेक्शन पद्धती वापरा.
- कनेक्शन काळजीपूर्वक तपासा कारण ॲल्युमिनियम आणि तांबेमध्ये भिन्न विद्युत आणि यांत्रिक वैशिष्ट्ये आहेत.
- बाह्य अनुप्रयोगांसाठी, अतिनील प्रदर्शन, पाऊस, तापमान भिन्नता आणि यांत्रिक संरक्षणाचे मूल्यांकन करा.
- निर्मात्याच्या निर्दिष्ट ऑपरेटिंग श्रेणीमध्ये स्थापना परिस्थिती ठेवा.
या पद्धती इन्सुलेशनची अखंडता टिकवून ठेवण्यास मदत करतात आणि केबलच्या इच्छित सेवा परिस्थितीत स्थिर उर्जा प्रसारणास समर्थन देतात.
वारंवार विचारले जाणारे प्रश्न
1. ॲल्युमिनियम पीव्हीसी इन्सुलेटेड फ्लॅट वायर प्रामुख्याने कशासाठी वापरली जाते?
हे प्रामुख्याने निवासी, व्यावसायिक, कृषी, कार्यशाळा आणि हलके औद्योगिक वातावरणात योग्य कमी-व्होल्टेज वीज वितरण अनुप्रयोगांसाठी डिझाइन केलेले आहे. त्याची सपाट रचना विशेषतः उपयुक्त आहे जेथे संघटित राउटिंग आणि मर्यादित स्थापनेची जागा महत्त्वाची आहे.
2. कोणते कंडक्टर आकार उपलब्ध आहेत?
संदर्भित Qiancheng तपशील 2.5mm² ते 10mm² कंडक्टर क्रॉस-सेक्शन कव्हर करते, विविध वायरिंग आवश्यकतांसाठी 2-कोर आणि 3-कोर फ्लॅट व्यवस्था उपलब्ध आहे.
3. प्रत्येक वायरिंग ऍप्लिकेशनसाठी ॲल्युमिनियम तांब्यापेक्षा चांगले आहे का?
क्र. ॲल्युमिनिअम आणि तांबे यांची विद्युत चालकता, वजन, कनेक्शन वैशिष्ट्ये आणि साहित्याचा खर्च भिन्न असतो. जेव्हा कमी कंडक्टर वजन आणि भौतिक अर्थशास्त्र प्राधान्य असते तेव्हा ॲल्युमिनियम फायदेशीर ठरू शकते, तर उच्च चालकता आवश्यक असल्यास तांब्याला प्राधान्य दिले जाऊ शकते. योग्य निवड इलेक्ट्रिकल डिझाइनवर अवलंबून असते.
4. केबल सानुकूलित केले जाऊ शकते?
कियानचेंग स्पेसिफिकेशन-आधारित सोर्सिंग आणि सानुकूलित आवश्यकतांना समर्थन देते. खरेदीदार पुरवठादाराशी कंडक्टर क्रॉस-सेक्शन, केबलची लांबी, कोर कॉन्फिगरेशन, अनुप्रयोग आवश्यकता आणि ऑर्डर प्रमाण यावर चर्चा करू शकतात.
5. ते घराबाहेर वापरले जाऊ शकते?
जेव्हा पर्यावरणीय परिस्थिती उत्पादनाच्या क्षमतेमध्ये राहते तेव्हा योग्य बाह्य अनुप्रयोगांसाठी याचा विचार केला जाऊ शकतो. सूर्यप्रकाश आणि पावसाच्या दीर्घकालीन प्रदर्शनासाठी, अतिरिक्त नळ, संरक्षण किंवा हवामान-प्रतिरोधक केबल बांधणे आवश्यक असू शकते.
6. वाहतुकीसाठी केबल कशी पॅकेज केली जाते?
वायरला स्पूलवर जखम केले जाते आणि निर्यात पॅकेजिंगसाठी प्लास्टिक फिल्मने संरक्षित केले जाते. हे पॅकेजिंग दृष्टीकोन हाताळणी, लोडिंग आणि वाहतूक दरम्यान तयार केबल कॉइलचे संरक्षण करण्यात मदत करते.
कियानचेंग ॲल्युमिनियम पीव्हीसी इन्सुलेटेड फ्लॅट वायर का निवडावे?
कमी-व्होल्टेज वीज वितरणासाठी व्यावहारिक उपाय शोधत असलेल्या खरेदीदारांसाठी, Qiancheng ॲल्युमिनियम PVC इन्सुलेटेड फ्लॅट वायर उच्च-शुद्धता ॲल्युमिनियम कंडक्टर, PVC इन्सुलेशन, PVC आवरण आणि जागा-कार्यक्षम फ्लॅट बांधकाम एकत्र करते. त्याची वैशिष्ट्ये सामान्य कमी-व्होल्टेज आवश्यकता समाविष्ट करतात, तर त्याची हलकी रचना व्यापक केबल मार्ग आणि वाहतूक समाविष्ट असलेल्या प्रकल्पांसाठी फायदेशीर ठरू शकते.
कियानचेंग स्पेसिफिकेशन-आधारित सोर्सिंग, मोठ्या प्रमाणात ऑर्डर आणि सानुकूलित आवश्यकतांना समर्थन देते. योग्य कॉन्फिगरेशन निर्धारित करण्यात मदत करण्यासाठी खरेदीदार इच्छित कंडक्टर सामग्री, क्रॉस-सेक्शन, कोर नंबर, व्होल्टेज रेटिंग, अनुप्रयोग, केबलची लांबी आणि प्रमाण प्रदान करू शकतात.
जर तुम्ही निवासी वायरिंग, वर्कशॉप वितरण, कृषी सुविधा, उपकरणे वीज पुरवठा किंवा इतर कमी-व्होल्टेज प्रकल्पांसाठी ॲल्युमिनियम फ्लॅट वायर सोर्स करत असाल, तर Qiancheng Aluminium PVC इन्सुलेटेड फ्लॅट वायरबद्दल अधिक जाणून घ्या आणि तुमच्या प्रकल्पाच्या गरजा निर्मात्याशी चर्चा करा. तपशील, सानुकूलन, मोठ्या प्रमाणात खरेदी आणि अवतरण समर्थनासाठी,आमच्याशी संपर्क साधातुमच्या अर्जाचे तपशील आणि आवश्यक केबल पॅरामीटर्ससह.
