ॲल्युमिनियम XLPE फायर रेझिस्टंट पॉवर केबल एक ॲल्युमिनियम कंडक्टर, XLPE इन्सुलेशन, फायर-प्रतिरोधक अभ्रक थर आणि कमी-व्होल्टेज पॉवर सर्किट्ससाठी परिभाषित अग्नि-सातत्य आवश्यकतांसह संरक्षणात्मक PVC आवरण वापरते. बांधकाम इमारतीचे वितरण, बाह्य मार्ग, केबल खंदक आणि इतर प्रतिष्ठापनांसाठी निर्दिष्ट केले जाऊ शकते जेथे विद्युत कार्यप्रदर्शन आणि अग्नि कार्यक्षमता दोन्ही विचारात घेणे आवश्यक आहे.
उत्पादन श्रेणी 1.5 मिमी² ते 1000 मिमी² पर्यंत नाममात्र कंडक्टर क्रॉस-सेक्शन समाविष्ट करते. खालील तांत्रिक सारणी संबंधित इन्सुलेशन आणि म्यानची जाडी, अंदाजे बाह्य व्यास, कंडक्टर डीसी प्रतिरोध, चाचणी व्होल्टेज आणि हवा आणि थेट-दफन केलेल्या मातीमध्ये स्थापनेसाठी संदर्भ ॲम्पॅसिटी मूल्ये प्रदान करते.
|
नाममात्र क्रॉस-सेक्शन (मिमी²) |
इन्सुलेशन जाडी (मिमी) |
म्यान जाडी (मिमी) |
अंदाजे केबल बाह्य व्यास (मिमी) |
कंडक्टर डीसी प्रतिकार (Ω/किमी)अल |
चाचणी व्होल्टेज (kV/5 मिनिट) |
हवेतील सामर्थ्य (A) (A)-अल |
थेट दफन केलेल्या मातीत (A)-अल |
|
1×1.5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2.5 |
0.7 |
1.5 |
6 |
≤१२.१ |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7.41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤४.६१ |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤३.०८ |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤१.९१ |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤१.२० |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤०.८६८ |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0.641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0.443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0.320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0.253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0.206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0.164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0.125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0.100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤०.०७७८ |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0.0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤०.०४६९ |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0.0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤०.०२९१ |
3.5 |
1050 |
875 |
केबल अनेक फंक्शनल लेयर वापरते, प्रत्येक लेयर वेगळ्या इलेक्ट्रिकल किंवा पर्यावरणीय उद्देशाने काम करते. कंडक्टर सामान्य ऑपरेशन दरम्यान विद्युत प्रवाह वाहून नेतो, XLPE इलेक्ट्रिकल इन्सुलेशन प्रदान करतो, अभ्रक थर आग-प्रतिरोधकतेसाठी वापरला जातो आणि PVC आवरण बाह्य यांत्रिक आणि पर्यावरण संरक्षण प्रदान करते. जेव्हा केबल विशिष्ट स्थापनेसाठी निवडली जाते तेव्हा या कार्यांचा एकत्रितपणे विचार केला पाहिजे.
कंडक्टर ॲल्युमिनियमपासून बनविलेले आहे आणि नाममात्र क्रॉस-सेक्शनच्या विस्तृत श्रेणीमध्ये उपलब्ध आहे. तांब्याच्या तुलनेत, ॲल्युमिनियमची घनता कमी असते, जी केबलचे वजन कमी करू शकते आणि लांब केबल मार्गांवर हाताळणी सुलभ करू शकते. कारण त्याची विद्युत प्रतिकार आणि समाप्ती वैशिष्ट्ये तांबे, कंडक्टर आकार, परवानगीयोग्य व्होल्टेज ड्रॉप आणि कनेक्शन पद्धत केबल निवडी दरम्यान तपासली पाहिजे.

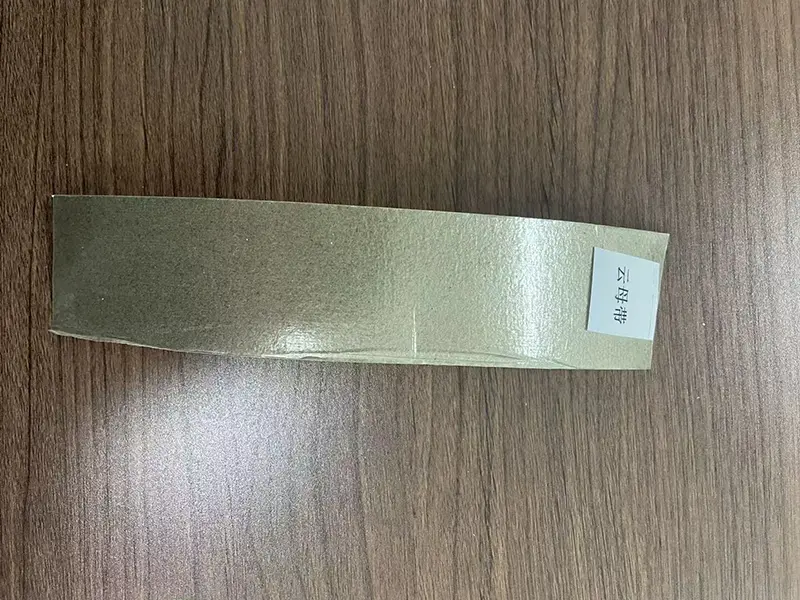

अभ्रक टेप केबल बांधणीचा आग-प्रतिरोधक भाग बनवते. निर्दिष्ट अग्नि-चाचणी परिस्थितीत, अजैविक अभ्रक सामग्री कंडक्टरभोवती उष्णता-प्रतिरोधक अडथळा प्रदान करते आणि जेव्हा बाह्य पॉलिमरिक सामग्री उच्च तापमानाच्या संपर्कात येते तेव्हा विद्युत इन्सुलेशन राखण्यास मदत करते. वास्तविक अग्नि-अखंडता कार्यप्रदर्शन लागू उत्पादन चाचणी अहवाल आणि चाचणी पद्धती विरुद्ध सत्यापित केले पाहिजे.
XLPE, किंवा क्रॉस-लिंक केलेले पॉलीथिलीन, कंडक्टरभोवती प्राथमिक इन्सुलेशन म्हणून वापरले जाते. पुरवलेले उत्पादन तपशील कमाल दीर्घकालीन कंडक्टर ऑपरेटिंग तापमान 90 °C देते. XLPE सामान्यतः पॉवर केबल्ससाठी निवडले जाते जेथे पारंपारिक PVC इन्सुलेशनच्या तुलनेत उच्च ऑपरेटिंग तापमान क्षमता आणि थर्मल एजिंगचा प्रतिकार आवश्यक असतो.
बाह्य पीव्हीसी आवरण वाहतूक, बिछाना आणि सामान्य सेवा दरम्यान अंतर्गत केबल स्तरांचे संरक्षण करते. आउटडोअर ऍप्लिकेशन्ससाठी, म्यान फॉर्म्युलेशन आवश्यक यूव्ही, आर्द्रता आणि पर्यावरणीय प्रदर्शनाशी जुळले पाहिजे. भूमिगत स्थापनेसाठी, सर्व दफन वातावरण समतुल्य आहे असे मानण्याऐवजी मातीची परिस्थिती, यांत्रिक संरक्षण आणि पाण्याच्या प्रदर्शनाचा देखील विचार करणे आवश्यक आहे.
आग-संबंधित पॉवर सर्किट्ससाठी, संबंधित कार्यप्रदर्शन ज्योत प्रसारापर्यंत मर्यादित नाही. अग्नि-प्रतिरोधक केबलचे मूल्यांकन एका परिभाषित अग्नि चाचणी अंतर्गत सर्किट विद्युत सातत्य राखू शकते की नाही यानुसार केले जाते. दैनंदिन ऑपरेशन दरम्यान सामान्य विद्युत वैशिष्ट्ये, इन्सुलेशन कार्यप्रदर्शन, कंडक्टर प्रतिरोध आणि स्थापना परिस्थिती महत्वाची राहते.
पुरवठा केलेल्या उत्पादनाची माहिती ९० मिनिटांसाठी ७५० डिग्री सेल्सिअस अग्नि-प्रतिरोधक चाचणी स्थिती निर्दिष्ट करते. प्रत्येक आगीत केबल वर्तनाचा सार्वत्रिक अंदाज न ठेवता उत्पादन-विशिष्ट चाचणी स्थिती म्हणून हे मानले जावे. जेव्हा बांधकाम प्रकल्पासाठी केबल सबमिट केली जाते, तेव्हा संबंधित अग्नि-चाचणी अहवाल, चाचणी पद्धत आणि आवश्यक सर्किट-अखंडता कालावधी या प्रकल्पाच्या विनिर्देशानुसार तपासल्या पाहिजेत.
तांत्रिक सारणी लागू ॲल्युमिनियम कंडक्टर आकारांसाठी DC प्रतिरोधक मूल्ये सूचीबद्ध करते आणि हवेत आणि थेट-पुरवलेल्या मातीमध्ये स्थापनेसाठी स्वतंत्र ॲम्पॅसिटी आकृत्या प्रदान करते. ही मूल्ये सभोवतालचे तापमान, केबल ग्रुपिंग, मातीची थर्मल स्थिती, स्थापनेची खोली, मार्गाची लांबी आणि स्वीकार्य व्होल्टेज ड्रॉपसह एकत्रितपणे स्पष्ट केले पाहिजे.
पुरवठा केलेल्या उत्पादन डेटानुसार सूचीबद्ध चाचणी व्होल्टेज 5 मिनिटांसाठी 3.5 kV आहे. विदस्टँड-व्होल्टेज चाचणी केबल इन्सुलेशन सिस्टमची परिभाषित तपासणी प्रदान करते. अंतिम मंजुरीपूर्वी लागू उत्पादन मानक आणि प्रकल्प चाचणी आवश्यकतांची पुष्टी केली पाहिजे.
केबलची निवड केवळ नाममात्र कंडक्टरच्या आकारापेक्षा इलेक्ट्रिकल लोड आणि इन्स्टॉलेशन वातावरणाने सुरू झाली पाहिजे. आपत्कालीन किंवा आग-संबंधित सर्किट्ससाठी, आवश्यक अग्नि-प्रतिरोधक कालावधी आणि लागू इमारत किंवा विद्युत आवश्यकता देखील ऑर्डर करण्यापूर्वी स्थापित केल्या पाहिजेत.
कंडक्टर क्रॉस-सेक्शन ऑपरेटिंग करंट, व्होल्टेज ड्रॉप, मार्गाची लांबी आणि स्थापना परिस्थितींविरूद्ध तपासले पाहिजे. लांब मार्गांसाठी, गणना केलेली ॲम्पॅसिटी पुरेशी असली तरीही व्होल्टेज ड्रॉप आवश्यक कंडक्टर आकार निर्धारित करू शकतो. तांत्रिक सारणीतील मूल्ये उत्पादन संदर्भ डेटा आहेत आणि ती लागू केबल-आकार पद्धतीसह वापरली जावीत.
केबल ट्रे, शाफ्ट किंवा तत्सम मार्गांमध्ये स्थापित केल्यावर, केबल अंतर, वाकणे त्रिज्या, सभोवतालचे तापमान आणि यांत्रिक संरक्षण विचारात घेतले पाहिजे. खेचताना, केबलला तीक्ष्ण कडा आणि जास्त यांत्रिक शक्तीपासून संरक्षित केले पाहिजे ज्यामुळे आवरण किंवा अंतर्गत आग-प्रतिरोधक स्तरांना नुकसान होऊ शकते.
बाहेरील ओव्हरहेड मार्गांसाठी, म्यान अपेक्षित यूव्ही एक्सपोजर आणि हवामान परिस्थितीसाठी योग्य असावे. स्थापनेदरम्यान समर्थन अंतर, केबलचे वजन, यांत्रिक लोडिंग आणि सभोवतालचे तापमान विचारात घेतले पाहिजे. जेथे केबलला यांत्रिक प्रभाव किंवा इतर साइट-विशिष्ट धोक्यांचा सामना करावा लागतो तेथे अतिरिक्त संरक्षण आवश्यक असू शकते.
जेथे केबल बांधणी आणि प्रकल्पाच्या वैशिष्ट्यांद्वारे थेट दफन करण्याची परवानगी आहे, तेथे खंदक खोली, मातीची थर्मल वैशिष्ट्ये, ड्रेनेज, केबल अंतर आणि यांत्रिक संरक्षणाचे पुनरावलोकन केले पाहिजे. टेबलमधील डायरेक्ट-बरी केलेले ॲम्पॅसिटी आकडे ही संदर्भ मूल्ये आहेत आणि प्रोजेक्ट-विशिष्ट केबल गणना बदलू नयेत.
ॲल्युमिनियम कंडक्टरला ॲल्युमिनियम कंडक्टर आणि निर्दिष्ट इलेक्ट्रिकल लोडसाठी योग्य टर्मिनल, लग्स किंवा कनेक्टर आवश्यक असतात. योग्य स्ट्रिपिंग, कंडक्टर तयार करणे, कम्प्रेशन आणि संयुक्त संरक्षण महत्वाचे आहे कारण खराब तयार केलेले कनेक्शन संपर्क प्रतिरोध वाढवू शकते आणि स्थानिक गरम होऊ शकते. समाप्ती पद्धतीने कनेक्टर निर्मात्याच्या स्थापना आवश्यकतांचे पालन केले पाहिजे.
कमी-व्होल्टेज सर्किट्ससाठी ॲल्युमिनियम XLPE फायर रेझिस्टंट पॉवर केबलचा विचार केला जाऊ शकतो जेथे परिभाषित आग स्थितीत विद्युत ऑपरेशन चालू ठेवणे प्रकल्पाच्या आवश्यकतेचा भाग आहे. ठराविक ऍप्लिकेशन्समध्ये आपत्कालीन वीज वितरण, निवडक अग्नि-संबंधित भार, सार्वजनिक इमारती, औद्योगिक सुविधा आणि भूमिगत वितरण मार्ग यांचा समावेश होतो.
ॲप्लिकेशन्समध्ये नामित आणीबाणी पॉवर सर्किट्स, फायर पंप, आपत्कालीन प्रकाश आणि इलेक्ट्रिकल आणि फायर-संरक्षण डिझाइनद्वारे ओळखले जाणारे इतर भार समाविष्ट असू शकतात. आवश्यक आग-प्रतिरोधक कालावधी केवळ उत्पादनाच्या नावावरून निवडण्याऐवजी प्रकल्प तपशीलावरून पुष्टी केली पाहिजे.
रुग्णालये, शाळा, खरेदी केंद्रे, कार्यालयीन इमारती आणि इतर सार्वजनिक सुविधांमध्ये परिभाषित अग्नि-कार्यक्षमता वैशिष्ट्ये आवश्यक असलेले सर्किट असू शकतात. केबलचा प्रकार, कंडक्टरचा आकार आणि फायर रेटिंग इमारतीच्या इलेक्ट्रिकल डिझाइन, इव्हॅक्युएशन धोरण आणि लागू स्थानिक नियमांनुसार निवडले जावे.
ॲल्युमिनियम कंडक्टर पर्यायाचा विचार औद्योगिक सुविधा, महानगरपालिका प्रकल्प आणि इतर प्रतिष्ठानांमध्ये दीर्घ कमी-व्होल्टेज वितरण मार्गांसाठी केला जाऊ शकतो जेथे कंडक्टरचे वजन अभियांत्रिकी विचारात घेतले जाते. केबल निर्दिष्ट करण्यापूर्वी लोड करंट, व्होल्टेज ड्रॉप, मार्ग परिस्थिती आणि स्थापना पद्धत तपासली पाहिजे.
भूमिगत वितरण मार्गांचे मूल्यमापन करताना उत्पादन सारणीमध्ये सूचीबद्ध केलेले मोठे कंडक्टर आकार संदर्भ म्हणून वापरले जाऊ शकतात. केबल खंदक आणि दफन केलेल्या स्थापनेसाठी मातीची स्थिती, ड्रेनेज, यांत्रिक संरक्षण आणि थर्मल डिसिपेशनकडे लक्ष देणे आवश्यक आहे. विशिष्ट उत्पादनाच्या मंजुरीशिवाय दीर्घकालीन पाण्यात विसर्जन स्वीकार्य आहे असे गृहीत धरले जाऊ नये.
Qiancheng केबल स्वतःच्या उत्पादन सुविधांद्वारे केबल तयार करते आणि उत्पादन तपासणीसाठी चाचणी क्षमता राखते. संबंधित उत्पादन टप्प्यांमध्ये कंडक्टर प्रक्रिया, इन्सुलेशन एक्सट्रूझन, फायर-रेझिस्टंट लेयरचा वापर आणि बाह्य आवरण एक्सट्रूझन यांचा समावेश होतो. उत्पादन आणि तपासणी रेकॉर्ड बॅच ओळख आणि उत्पादन पडताळणीसाठी सहाय्यक माहिती प्रदान करू शकतात.

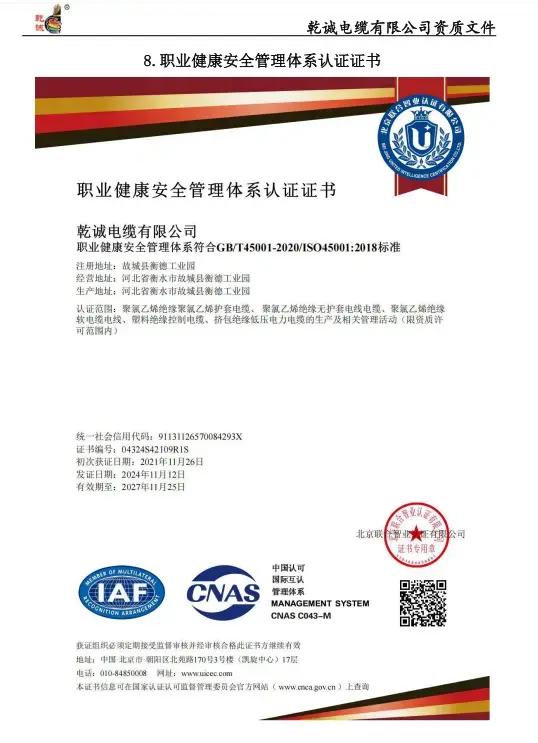

उपलब्ध कंपनी दस्तऐवजीकरणामध्ये संबंधित उत्पादन पात्रतेसह ISO 9001 गुणवत्ता व्यवस्थापन, ISO 14001 पर्यावरण व्यवस्थापन आणि ISO 45001 व्यावसायिक आरोग्य आणि सुरक्षा प्रमाणपत्रे समाविष्ट आहेत. उत्पादन-विशिष्ट अग्नि-चाचणी अहवाल आणि इलेक्ट्रिकल चाचणी रेकॉर्डचे अपेक्षित प्रकल्पाच्या आवश्यकतांनुसार पुनरावलोकन केले जावे.
लागू मानक केबल बांधकाम, रेट केलेले व्होल्टेज, अग्नि-कार्यक्षमता आवश्यकता आणि गंतव्य बाजारपेठ यावर अवलंबून असते. पुरवलेल्या उत्पादनाची माहिती पॉवर-केबल बांधणीसाठी GB/T 12706, अग्निरोधक चाचणीसाठी GB/T 19216, लो-व्होल्टेज पॉवर केबल्ससाठी IEC 60502-1 आणि सर्किट-अखंडता चाचणीसाठी IEC 60331 चा संदर्भ देते. विशिष्ट उत्पादनास मंजुरीसाठी सबमिट करण्यापूर्वी अचूक मानक संस्करण आणि चाचणी कॉन्फिगरेशनची पुष्टी केली पाहिजे.
निर्यात प्रकल्पांसाठी, गंतव्य देश आणि प्रकल्प तपशीलानुसार अतिरिक्त आवश्यकता लागू होऊ शकतात. आवश्यक असल्यास, शिपमेंट करण्यापूर्वी संबंधित तांत्रिक दस्तऐवज आणि अनुरूपता दस्तऐवजांचे पुनरावलोकन करून, लागू प्रादेशिक आवश्यकतांनुसार उत्पादन आणि चाचणीची व्यवस्था केली जाऊ शकते.
अवतरण किंवा तांत्रिक पुनरावलोकनासाठी, आवश्यक कंडक्टर क्रॉस-सेक्शन, ऑपरेटिंग व्होल्टेज, अंदाजे लोड करंट, केबलची लांबी, इंस्टॉलेशन पद्धत, सभोवतालची किंवा मातीची स्थिती, केबल ग्रुपिंग आणि स्वीकार्य व्होल्टेज ड्रॉप प्रदान करणे उपयुक्त आहे. आग-संबंधित सर्किट्ससाठी, आवश्यक अग्नि-चाचणी तापमान, कालावधी आणि लागू चाचणी मानक देखील नमूद केले पाहिजेत.
जेथे प्रकल्पाची मंजुरी आवश्यक असेल, तेथे खरेदीदार उत्पादन तपशील, तांत्रिक डेटा, विद्युत चाचणी नोंदी, अग्नि-चाचणी दस्तऐवज आणि पुरवलेल्या केबलला लागू कंपनी पात्रता प्रमाणपत्रांची विनंती करू शकतो. उत्पादनापूर्वी या दस्तऐवजांचे पुनरावलोकन केल्याने निवडलेले बांधकाम प्रकल्पाच्या आवश्यकतेशी जुळते याची खात्री करण्यात मदत होते.
ज्वाला मंदता मुख्यत्वे केबलच्या बाजूने ज्वालाचा प्रसार मर्यादित करण्याशी संबंधित आहे. अग्निरोधकता परिभाषित अग्नि चाचणी अंतर्गत परिभाषित कालावधीसाठी इलेक्ट्रिकल सर्किट अखंडता राखण्यासाठी निर्दिष्ट केबल बांधकामाच्या क्षमतेशी संबंधित आहे. दोन गुणधर्म अदलाबदल करण्यायोग्य मानले जाऊ नयेत.
पुरवठा केलेल्या उत्पादनाची माहिती ९० मिनिटांसाठी ७५० °C अग्नी चाचणी निर्दिष्ट करते. निर्दिष्ट केबल बांधकामासाठी ही एक परिभाषित चाचणी अट आहे. प्रकल्प मंजुरीपूर्वी चाचणी पद्धत, केबल कॉन्फिगरेशन आणि सर्किट-अखंडता आवश्यकतांची पुष्टी करण्यासाठी लागू चाचणी अहवाल तपासला जावा.
तांब्याच्या तुलनेत ॲल्युमिनियमची घनता कमी असते, जी केबलचे वजन कमी करू शकते आणि लांब मार्गांवर किंवा इंस्टॉलेशन हाताळणीचा विचार करत असलेल्या ठिकाणी उपयुक्त ठरू शकते. त्याच्या उच्च विद्युत प्रतिरोधकतेचा अर्थ असा आहे की कंडक्टर आकारमान आणि व्होल्टेज-ड्रॉप गणनेसाठी ॲल्युमिनियमच्या गुणधर्मांचा विचार करणे आवश्यक आहे.
उत्पादनाचा विचार बाह्य ओव्हरहेड मार्ग, केबल खंदक आणि निर्दिष्ट थेट-दफन प्रतिष्ठापनांसाठी केला जाऊ शकतो जेथे केबल बांधकाम आणि प्रकल्प आवश्यकता या पद्धतींना परवानगी देतात. वास्तविक स्थापनेसाठी अतिनील प्रदर्शन, मातीची स्थिती, निचरा, यांत्रिक संरक्षण आणि थर्मल डिसिपेशनचे मूल्यांकन केले पाहिजे.
ॲल्युमिनियम कंडक्टरसाठी मंजूर झालेले टर्मिनल, लग्स किंवा कनेक्टर वापरा आणि ऑपरेटिंग लोडसाठी योग्य. संपर्क प्रतिरोध आणि स्थानिक हीटिंग नियंत्रित करण्यासाठी योग्य स्ट्रिपिंग, तयारी, कम्प्रेशन आणि संयुक्त संरक्षण महत्वाचे आहे.
उत्पादन तपशील आणि प्रकल्प आवश्यकतांवर अवलंबून, तांत्रिक डेटा, विद्युत चाचणी रेकॉर्ड, अग्नि-चाचणी दस्तऐवजीकरण आणि कंपनी पात्रता प्रमाणपत्रे पुनरावलोकनासाठी प्रदान केली जाऊ शकतात. लागू कागदपत्रे वास्तविक केबल बांधकाम आणि आवश्यक चाचणी मानकांशी संबंधित असावीत.
