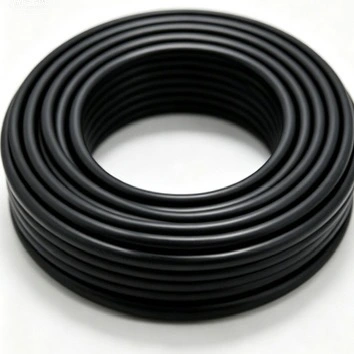

Qiancheng Aluminium XLPE FR फायर रेझिस्टंट लो व्होल्टेज पॉवर केबल कमी-व्होल्टेज पॉवर डिस्ट्रिब्युशनसाठी डिझाइन केलेली आहे जिथे अग्निरोधकता, ज्वाला-प्रतिरोधक कार्यप्रदर्शन आणि स्थापनेचे वजन एकत्रितपणे विचारात घेणे आवश्यक आहे. केबलमध्ये ॲल्युमिनियम कंडक्टर, XLPE इन्सुलेशन, एक अभ्रक अग्नि-प्रतिरोधक थर आणि ज्वाला-प्रतिरोधक बाह्य आवरण वापरले जाते ज्यात बिल्डिंग पॉवर सिस्टम, केबल खंदक, महापालिका नेटवर्क आणि औद्योगिक सुविधा समाविष्ट आहेत.
|
नाममात्र कंडक्टर क्रॉस-सेक्शनल एरिया (mm²) |
इन्सुलेशन जाडी (मिमी) |
आवरणाची जाडी (मिमी) |
अंदाजे केबल बाह्य व्यास (मिमी) |
अल कंडक्टरचा डीसी प्रतिकार (Ω/किमी) |
चाचणी व्होल्टेज (kV/5 मिनिट) |
Ampacity-Al in Air (A) |
ॲम्पॅसिटी-अल इन डायरेक्ट-बरीड माती (A) |
|
1×1.5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2.5 |
0.7 |
1.5 |
6 |
≤१२.१ |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7.41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤४.६१ |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤३.०८ |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤१.९१ |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤१.२० |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤०.८६८ |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0.641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0.443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0.320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0.253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0.206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0.164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0.125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0.100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤०.०७७८ |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0.0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤०.०४६९ |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0.0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤०.०२९१ |
3.5 |
1050 |
875 |

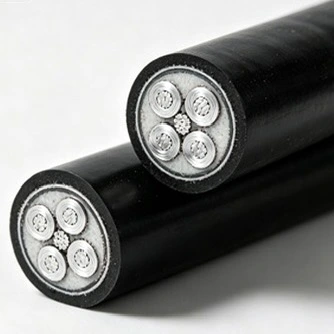

कंडक्टर वर्तमान वाहून नेणारी सामग्री म्हणून ॲल्युमिनियम वापरतो. समतुल्य इलेक्ट्रिकल डिझाइनच्या कॉपर कंडक्टरच्या तुलनेत, ॲल्युमिनियम केबलचे वस्तुमान कमी करू शकते, जे लांब केबल रन, केबल ट्रे लोडिंग आणि इंस्टॉलेशन हाताळणीसाठी संबंधित असू शकते. कंडक्टर क्रॉस-सेक्शन वर्तमान-वाहक क्षमता, व्होल्टेज ड्रॉप, इंस्टॉलेशन परिस्थिती आणि लागू असलेल्या विद्युत मानकांनुसार निवडले पाहिजे.
क्रॉस-लिंक्ड पॉलीथिलीन कंडक्टरभोवती प्राथमिक विद्युत इन्सुलेशन प्रदान करते. पारंपारिक पीव्हीसी इन्सुलेशनच्या तुलनेत, XLPE सामान्यतः त्याच्या उच्च स्वीकार्य ऑपरेटिंग तापमानासाठी आणि थर्मल एजिंगच्या प्रतिकारासाठी निवडले जाते. वास्तविक ऑपरेटिंग तापमान, शॉर्ट-सर्किट परिस्थिती आणि सेवा वातावरण लागू उत्पादन तपशील आणि स्थापना मानकांचे पालन केले पाहिजे.
अभ्रक-आधारित अग्नि-प्रतिरोधक थर केबलच्या बांधकामामध्ये अंतर्भूत केला जातो जेणेकरुन परिभाषित आग परिस्थितीच्या संपर्कात असताना इन्सुलेशन आणि सर्किट अखंडता राखण्यात मदत होईल. अग्निरोधकता आणि ज्वाला मंदता हे वेगळे कार्यप्रदर्शन गुणधर्म आहेत, त्यामुळे आवश्यक चाचणी पद्धत, कालावधी आणि स्वीकृती निकष प्रकल्प तपशील आणि उपलब्ध चाचणी दस्तऐवजांच्या विरूद्ध पुष्टी करणे आवश्यक आहे.
बाह्य आवरण यांत्रिक संरक्षण प्रदान करते आणि ज्वाला-प्रतिरोधक कार्यक्षमतेत योगदान देते. बाहेरील किंवा खंदकाच्या स्थापनेसाठी त्याची उपयुक्तता निर्दिष्ट आवरण कंपाऊंड, अल्ट्राव्हायोलेट एक्सपोजर, ओलावा, तापमान आणि यांत्रिक परिस्थिती यावर अवलंबून असते. जेथे केबल गंभीर पर्यावरणीय किंवा यांत्रिक तणावाच्या संपर्कात आहे तेथे स्थापना संरक्षणाचा विचार केला पाहिजे.
ॲल्युमिनियम XLPE FR फायर रेझिस्टंट लो व्होल्टेज पॉवर केबल XLPE इन्सुलेशनसह ॲल्युमिनियम कंडक्टर, आग-प्रतिरोधक थर आणि ज्वाला-प्रतिरोधक आवरण एकत्र करते. हे बांधकाम प्रकल्पाच्या इलेक्ट्रिकल, थर्मल आणि अग्नि-कार्यक्षमतेच्या गरजा एकाच भौतिक मालमत्तेवर अवलंबून न राहता स्वतंत्रपणे विचारात घेण्यास अनुमती देते.
अग्नि-प्रतिरोधक रचना निर्दिष्ट अग्नि-चाचणी परिस्थितींमध्ये सर्किट सातत्य राखण्यासाठी आहे. प्रत्येक आगीच्या परिस्थितीसाठी सामान्य ऑपरेटिंग हमी मानण्यापेक्षा संबंधित चाचणी अहवालातून सत्यापित कालावधी आणि तापमान घेतले जावे.
फ्लेम रिटार्डन्सी केबल बांधणीच्या ज्वालाचा प्रसार मर्यादित करण्याच्या क्षमतेशी संबंधित आहे. हे अग्निरोधकतेपेक्षा वेगळे आहे, जे विशिष्ट अग्निशमन परिस्थितीत विशिष्ट कालावधीसाठी सर्किट अखंडता राखण्याशी संबंधित आहे. प्रकल्प स्वीकृतीसाठी, दोन्ही आवश्यकता लागू मानके आणि चाचणी दस्तऐवजांच्या विरूद्ध तपासल्या पाहिजेत.

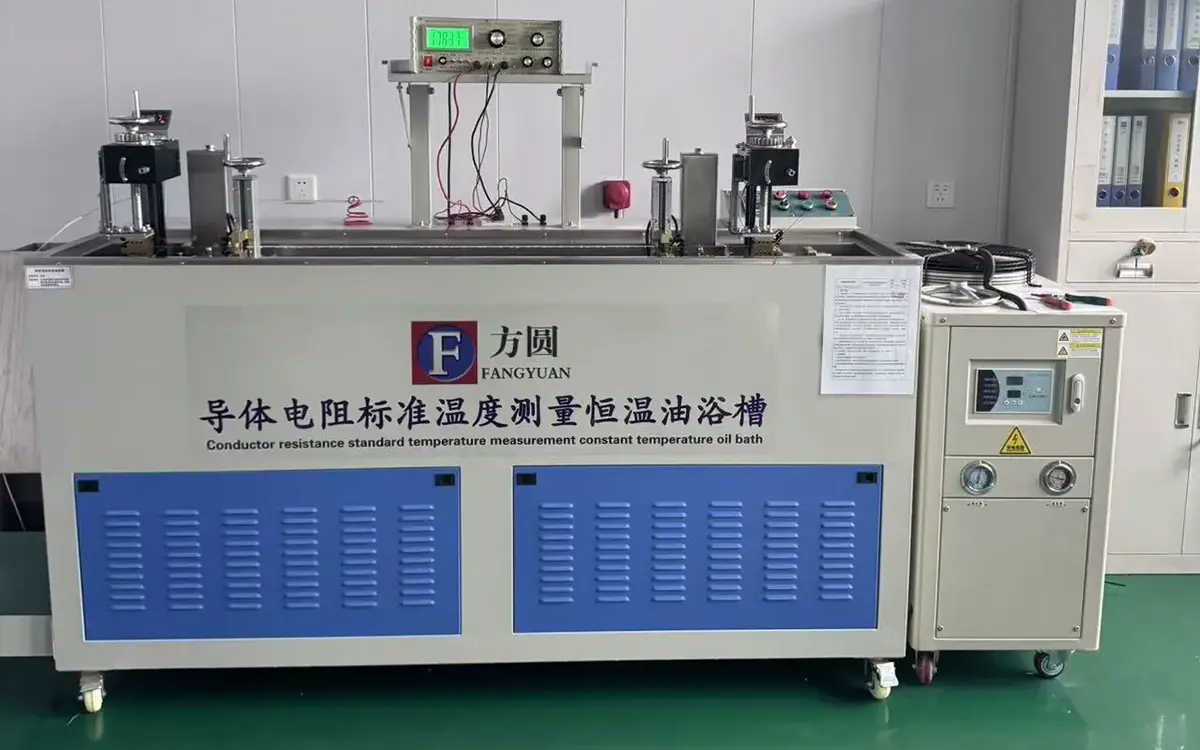

XLPE इन्सुलेशन कंडक्टरला बाह्य संरक्षणात्मक स्तरांपासून वेगळे करते आणि सामान्य ऑपरेशन दरम्यान इलेक्ट्रिकल इन्सुलेशन प्रदान करते. फिनिश-केबल तपासणीमध्ये डायमेंशनल चेक, कंडक्टर रेझिस्टन्स, इन्सुलेशन-संबंधित चाचण्या आणि ऑर्डर केलेल्या स्पेसिफिकेशन आणि लागू चाचणी आवश्यकतांनुसार व्होल्टेज-विदंड चाचणी समाविष्ट असू शकते.
केबल उत्पादनापूर्वी आवश्यक विद्युत आणि मितीय गुणधर्मांसाठी ॲल्युमिनियम कंडक्टर सामग्री तपासली पाहिजे. उत्पादन रेकॉर्ड आणि पूर्ण-केबल चाचणी परिणाम बॅच ट्रेसिबिलिटीसाठी आधार प्रदान करतात. प्रकल्पाच्या कराराद्वारे आवश्यक असल्यास, कारखाना तपासणी किंवा तृतीय-पक्षाच्या नमुन्याची व्यवस्था मान्य तपासणीच्या व्याप्तीनुसार केली जाऊ शकते.
केबल निवडताना लोड करंट, इन्स्टॉलेशन पद्धत, सभोवतालचे तापमान, केबल ग्रुपिंग, व्होल्टेज ड्रॉप आणि शॉर्ट-सर्किट परिस्थितीचा विचार केला पाहिजे. सारणीतील ampacity मूल्ये सूचीबद्ध कॉन्फिगरेशनसाठी संदर्भ डेटा आहेत; अंतिम कंडक्टर आकाराची गणना पद्धत आणि प्रकल्प मानकानुसार आवश्यक सुधारणा घटक वापरून पुष्टी केली पाहिजे.
PVC इन्सुलेशन, PVC शीथ किंवा हॅलोजन-मुक्त ज्वाला-प्रतिरोधक आवरण असलेल्या केबल्ससाठी, इंस्टॉलेशन सभोवतालचे तापमान 0 ℃ पेक्षा कमी नसावे. कमी-तापमानाची स्थापना फक्त तेव्हाच केली पाहिजे जेव्हा केबल बांधकाम आणि स्थापना प्रक्रिया परवानगी देते.
|
आयटम |
सिंगल-कोर केबल |
|
मल्टी-कोर केबल |
|
|
|
नॉन-आर्मर्ड |
आर्मर्ड |
नॉन-आर्मर्ड |
आर्मर्ड |
|
स्थापनेदरम्यान किमान झुकणारा त्रिज्या |
20D |
15D |
15D |
12 डी |
|
कनेक्शन बॉक्स आणि टर्मिनल्सजवळ किमान वाकणे त्रिज्या (वाकणे काळजीपूर्वक नियंत्रित केले जावे उदा. मार्गदर्शक प्लेट्स बनवून) |
15D |
12 डी |
12 डी |
10D |
केबल टाकण्याचे काम पूर्ण झाल्यानंतर, 3.5 kV च्या चाचणी व्होल्टेजवर 15 मिनिटांसाठी व्होल्टेज-विथस्टँड चाचणी केली जाईल.
ॲल्युमिनियम XLPE FR फायर रेझिस्टंट लो व्होल्टेज पॉवर केबलचा विचार रुग्णालये, शाळा, व्यावसायिक इमारती, औद्योगिक सुविधा, नगरपालिका पाईप नेटवर्क आणि तत्सम प्रकल्पांमध्ये कमी-व्होल्टेज अग्निसुरक्षा वीज वितरणासाठी केला जाऊ शकतो. निवड आवश्यक लोड, व्होल्टेज, स्थापना पद्धत, पर्यावरणीय परिस्थिती आणि अग्नि-कार्यक्षमता आवश्यकतांवर आधारित असावी.
इनडोअर केबल ट्रेमध्ये स्थापित कमी-व्होल्टेज पॉवर सर्किट्ससाठी योग्य जेथे अग्नि-कार्यक्षमता आवश्यकता प्रकल्प तपशीलाचा भाग बनतात. स्थापनेदरम्यान केबल सपोर्ट स्पेसिंग, ग्रुपिंग आणि उष्णतेचा अपव्यय विचारात घ्यावा.
जेव्हा आवरण बांधणी आणि पर्यावरणीय परिस्थिती योग्य असेल तेव्हा केबलचा वापर बाह्य ओव्हरहेड इंस्टॉलेशन आणि केबल खंदकासाठी केला जाऊ शकतो. स्थापनेपूर्वी अतिनील प्रदर्शन, आर्द्रता, तापमान बदल आणि यांत्रिक संरक्षणाचे मूल्यांकन केले पाहिजे.
जेथे केबल बांधकाम आणि प्रकल्प आवश्यकता परवानगी देते तेथे हलके थेट दफन करण्याचा विचार केला जाऊ शकतो. स्थापनेच्या पद्धतीची पुष्टी होण्यापूर्वी मातीची स्थिती, ओलावा, गंज, दफन खोली आणि यांत्रिक संरक्षणाचे मूल्यांकन केले पाहिजे.
दीर्घकालीन पाण्याखाली विसर्जन घालण्यास मनाई आहे. सतत पाण्याच्या प्रदर्शनासह, गंभीर रासायनिक दूषितता, अपवादात्मक यांत्रिक लोडिंग किंवा इतर विशेष परिस्थिती असलेल्या स्थानांसाठी, विशेषत: त्या परिस्थितींसाठी डिझाइन केलेले केबल बांधकाम निवडले पाहिजे.
Qiancheng केबल उत्पादन आणि तयार-उत्पादन चाचणीसाठी उत्पादन आणि तपासणी रेकॉर्ड ठेवते. उत्पादन कॉन्फिगरेशन आणि प्रकल्प आवश्यकतांवर अवलंबून, दस्तऐवजीकरणामध्ये उत्पादन वैशिष्ट्ये, फॅक्टरी चाचणी रेकॉर्ड, व्होल्टेज-विदंड चाचणी परिणाम, अग्नि-कार्यक्षमता चाचणी अहवाल आणि बॅच ट्रेसेबिलिटी माहिती समाविष्ट असू शकते.
निर्यात प्रकल्पांसाठी, ग्राहक आवश्यक कंडक्टर आकार, केबलची लांबी, स्थापना पद्धत, अग्नि-कार्यक्षमता आवश्यकता आणि लागू मानके आगाऊ प्रदान करू शकतात. ही माहिती उत्पादनापूर्वी योग्य केबल बांधकाम आणि दस्तऐवजीकरण पॅकेज निर्धारित करण्यात मदत करते.
कराराद्वारे आवश्यक असेल तेव्हा ग्राहक कारखाना भेटी, मान्य तपासणी प्रक्रिया आणि स्वतंत्र तृतीय-पक्षाच्या नमुन्याची व्यवस्था केली जाऊ शकते. ऑर्डर स्पेसिफिकेशननुसार लांबी कटिंग आणि पृष्ठभाग चिन्हांकन देखील चर्चा केली जाऊ शकते.
A: तुलनेने इलेक्ट्रिकल डिझाइन परिस्थितीत तांब्याच्या तुलनेत ॲल्युमिनियम कंडक्टरचे वस्तुमान कमी करते. केबलचे वजन आणि किंमतीतील वास्तविक फरक कंडक्टर आकार, केबल बांधकाम, स्थापना पद्धत आणि प्रकल्प आवश्यकता यावर अवलंबून असतो. कंडक्टरचा आकार केवळ वजनावर आधारित नसावा.
A: अभ्रक थर कंडक्टरभोवती आग-प्रतिरोधक अडथळा म्हणून कार्य करते. पात्र अग्निशामक चाचणी अंतर्गत, ते निर्दिष्ट चाचणी कालावधीसाठी इलेक्ट्रिकल इन्सुलेशन आणि सर्किट अखंडता राखण्यात मदत करते. सत्यापित कामगिरी संबंधित चाचणी अहवालातून घेतली पाहिजे.
A: XLPE सामान्यतः निवडले जाते जेथे उच्च ऑपरेटिंग-तापमान क्षमता आणि थर्मल वृद्धत्वाचा प्रतिकार आवश्यक असतो. योग्य इन्सुलेशन प्रणाली अजूनही व्होल्टेज पातळी, सभोवतालची परिस्थिती, स्थापना पद्धत आणि लागू मानकांवर अवलंबून असते.
A: निवड करताना लोड करंट, इंस्टॉलेशन पद्धत, सभोवतालचे तापमान, गटबद्धता, व्होल्टेज ड्रॉप आणि शॉर्ट-सर्किट परिस्थिती यांचा विचार केला पाहिजे. स्पेसिफिकेशन टेबलमध्ये दर्शविलेली ॲम्पॅसिटी व्हॅल्यूज लागू डिझाइन कॅल्क्युलेशन आणि सुधारणा घटकांसह एकत्रितपणे वापरली जावीत.
उ: स्थापनेदरम्यान, नॉन-आर्मर्ड सिंगल-कोर केबलसाठी किमान बेंडिंग त्रिज्या 20D, आर्मर्ड सिंगल-कोर केबलसाठी 15D, नॉन-आर्मर्ड मल्टी-कोर केबलसाठी 15D आणि आर्मर्ड मल्टी-कोर केबलसाठी 12D आहे. कनेक्शन बॉक्स आणि टर्मिनल्सजवळ, निर्दिष्ट मूल्ये अनुक्रमे 15D, 12D, 12D आणि 10D आहेत.
A: पुरवलेल्या इंस्टॉलेशन आवश्यकतांनुसार, 15 मिनिटांसाठी 3.5 kV वर ठेवल्यानंतर व्होल्टेज-विरोध चाचणी केली जाईल. वास्तविक चाचणी प्रक्रियेने लागू प्रकल्प तपशील आणि सुरक्षा आवश्यकतांचे पालन केले पाहिजे.
A: जेव्हा पर्यावरणीय आणि स्थापनेची परिस्थिती योग्य असेल तेव्हा आउटडोअर ओव्हरहेड इंस्टॉलेशन, केबल-ट्रेंच इंस्टॉलेशन आणि लाईट डायरेक्ट दफन यांचा विचार केला जाऊ शकतो. पाण्याखाली दीर्घकाळ विसर्जन करण्यास मनाई आहे. स्थापनेपूर्वी अतिनील प्रदर्शन, ओलावा, मातीची स्थिती आणि यांत्रिक संरक्षणाचे मूल्यांकन केले पाहिजे.
उ: उत्पादन कॉन्फिगरेशन आणि करारावर अवलंबून, उपलब्ध दस्तऐवजांमध्ये उत्पादन तपशील, फॅक्टरी चाचणी रेकॉर्ड, व्होल्टेज-विरोध चाचणी परिणाम, अग्नि-कार्यक्षमता चाचणी अहवाल आणि बॅच ट्रेसेबिलिटी रेकॉर्ड समाविष्ट असू शकतात. उत्पादनापूर्वी आवश्यक कागदपत्रांची पुष्टी केली पाहिजे.
