फोटोव्होल्टेइक नवीन-ऊर्जा अभियांत्रिकी प्रकल्पांच्या खरेदीसाठी, Qiancheng H1Z2Z2-K फोटोव्होल्टेइक सोलर केबल विविध देशांतर्गत आणि परदेशातील फोटोव्होल्टेइक डीसी ट्रांसमिशन वायरिंग प्रकल्पांशी सुसंगत आहे.
Qiancheng H1Z2Z2-K फोटोव्होल्टेइक सोलर केबल डबल-लेयर क्रॉस-लिंक्ड पॉलीओलेफिनसह वर्ग 5 टिन केलेले तांबे कंडक्टर स्वीकारते. हे 1.5kV फोटोव्होल्टेइक डीसी कार्य परिस्थितीसाठी योग्य आहे. हॅलोजन-मुक्त, ज्वाला-प्रतिरोधक आणि आग-प्रतिरोधक. खरेदीच्या गुणवत्तेची हमी देण्यासाठी पूर्ण शोधण्यायोग्य CNAS चाचणी दस्तऐवज उपलब्ध आहेत.
|
कोरची संख्या × नाममात्र क्रॉस-सेक्शनल एरिया(मिमी²) |
नाममात्र इन्सुलेशन जाडी(मिमी) |
नाममात्र म्यान जाडी(मिमी) |
कमाल सरासरी बाह्य व्यास(मिमी) |
किमान इन्सुलेशन प्रतिरोध 20℃(MΩ・km) |
किमान इन्सुलेशन प्रतिरोध 90℃(MΩ・km) |
|
1×1.5 |
0.7 |
0.8 |
5.4 |
860 |
0.86 |
|
1×2.5 |
0.7 |
0.8 |
5.9 |
690 |
0.69 |
|
1×4 |
0.7 |
0.8 |
6.6 |
580 |
0.58 |
|
1×6 |
0.7 |
0.8 |
7.4 |
500 |
0.50 |
|
1×10 |
0.7 |
0.8 |
8.8 |
420 |
0.42 |
|
1×16 |
0.7 |
0.9 |
10.1 |
340 |
0.34 |
|
1×25 |
0.9 |
1.0 |
12.5 |
340 |
0.34 |
|
1×35 |
0.9 |
1.1 |
14.0 |
290 |
0.29 |
|
1×50 |
1.0 |
1.2 |
16.3 |
270 |
0.27 |
|
1×70 |
1.1 |
1.2 |
18.7 |
250 |
0.25 |
|
1×95 |
1.1 |
1.3 |
20.8 |
220 |
0.22 |
|
1×120 |
1.2 |
1.3 |
22.8 |
210 |
0.21 |
|
1×150 |
1.4 |
1.4 |
25.5 |
210 |
0.21 |
|
1×185 |
1.6 |
1.6 |
28.5 |
200 |
0.20 |
|
1×240 |
1.7 |
1.7 |
32.1 |
200 |
0.20 |
|
2×1.5 |
0.7 |
0.9 |
7.0 |
9.1 |
860 |
|
2×2.5 |
0.7 |
0.9 |
7.9 |
10.2 |
690 |
|
2×4 |
0.7 |
1.0 |
9.1 |
11.8 |
580 |
|
2×6 |
0.7 |
1.1 |
10.3 |
13.2 |
500 |
|
2×10 |
0.7 |
1.2 |
12.2 |
15.6 |
420 |
|
2×16 |
0.7 |
1.3 |
14.5 |
18.5 |
340 |
|
३×१.५ |
0.7 |
1.0 |
7.7 |
10.0 |
860 |
|
३×२.५ |
0.7 |
1.1 |
8.7 |
11.3 |
690 |
|
३×४ |
0.7 |
1.2 |
10.1 |
13.0 |
580 |
|
३×६ |
0.7 |
1.2 |
11.1 |
14.3 |
500 |
|
3×10 |
0.7 |
1.2 |
13.0 |
16.7 |
420 |
|
३×१६ |
0.7 |
1.3 |
15.4 |
19.7 |
340 |
|
4×1.5 |
0.7 |
1.1 |
8.5 |
11.0 |
860 |
|
4×2.5 |
0.7 |
1.2 |
9.8 |
12.6 |
690 |
|
४×४ |
0.7 |
1.2 |
11.0 |
14.2 |
580 |
|
४×६ |
0.7 |
1.2 |
12.3 |
15.7 |
500 |
|
4×10 |
0.7 |
1.3 |
14.5 |
18.5 |
420 |
|
4×16 |
0.7 |
1.4 |
17.3 |
22.0 |
340 |
|
५×१.५ |
0.7 |
1.2 |
9.5 |
12.2 |
860 |
|
५×२.५ |
0.7 |
1.2 |
10.7 |
13.8 |
690 |
|
५×४ |
0.7 |
1.3 |
12.3 |
15.7 |
580 |
|
५×६ |
0.7 |
1.3 |
13.6 |
17.4 |
500 |
|
५×१० |
0.7 |
1.4 |
16.1 |
20.5 |
420 |
|
५×१६ |
0.7 |
1.6 |
19.4 |
24.6 |
340 |
Qiancheng H1Z2Z2-K फोटोव्होल्टेइक सोलर केबल चांगली विद्युत चालकता आणि सामान्य पूर्ण-लोड ऑपरेशन अंतर्गत तापमान वाढ नियंत्रित करण्यासाठी उच्च-शुद्धता टिन केलेला तांबे कंडक्टर वापरते. केबलमध्ये रेडिएशन-क्रॉस-लिंक केलेले, हॅलोजन-मुक्त ज्वाला-प्रतिरोधक बांधकाम क्लास-सी ज्वाला-प्रतिरोधक कार्यक्षमतेसह वैशिष्ट्यीकृत आहे, ज्यामुळे सामग्रीचे बांधकाम फोटोव्होल्टेइक केबल ऍप्लिकेशनसाठी योग्य बनते जेथे ज्योत वर्तन आणि कमी-स्मोक वैशिष्ट्ये विचारात घेतली जातात.
निर्दिष्ट ऑपरेटिंग तापमान श्रेणी -40 ℃ ते 90 ℃ आहे. केबलचे बांधकाम सूर्यप्रकाश, तापमान बदल आणि इतर सामान्य पर्यावरणीय परिस्थितींच्या संपर्कात असलेल्या बाह्य फोटोव्होल्टेइक प्रतिष्ठापनांसाठी आहे. अतिनील-वृद्धत्व आणि मीठ-स्प्रे चाचण्या हवामान आणि गंज यांच्या प्रतिकाराचे मूल्यांकन करण्यासाठी वापरल्या जाऊ शकतात, तर 25 वर्षांहून अधिक सेवा आयुष्य सामान्य ऑपरेटिंग परिस्थितीत लागू होते.
लवचिक कंडक्टर संरचना स्थापनेदरम्यान सुलभ राउटिंग, वाकणे आणि स्ट्रिपिंग करण्यास अनुमती देते. केबल सुसंगत फोटोव्होल्टेइक कनेक्टरसह वापरली जाऊ शकते, नियमित फील्ड कनेक्शन कार्यास समर्थन देते. प्रोजेक्ट आवश्यकतेनुसार उत्पादन तपासण्यासाठी आणि पुन्हा पडताळणी करण्यासाठी उपलब्ध संबंधित चाचणी रेकॉर्डसह उत्पादन ओळख आणि बॅच ट्रेसेबिलिटी प्रदान केली जाऊ शकते.
बिछावणीसाठी सभोवतालचे तापमान -15 डिग्री सेल्सियसपेक्षा कमी नसावे. कमी-तापमानाच्या परिस्थितीत Qiancheng H1Z2Z2-K फोटोव्होल्टेइक सौर केबल बळजबरीने ओढू नका किंवा वाकवू नका. बांधकामादरम्यान किमान वाकण्याची त्रिज्या केबलच्या बाह्य व्यासाच्या 4 पट असावी. आवरण बाहेर काढणे आणि स्क्रॅचिंग टाळा.

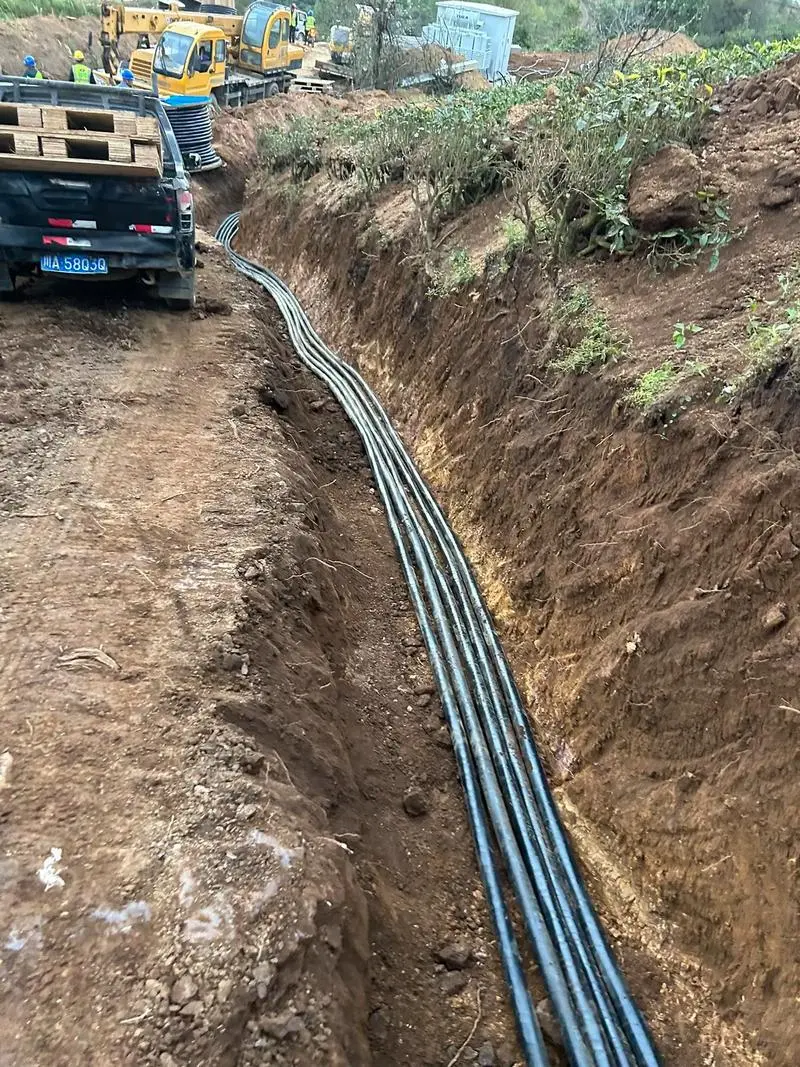

आउटडोअर ओव्हरहेड इन्स्टॉलेशन, केबल-ट्रे रूटिंग, कंड्युट इन्स्टॉलेशन आणि लाइट-बरीड लेइंगसाठी योग्य. ग्राउंड-माउंटेड फोटोव्होल्टेइक पॉवर स्टेशन्स, रुफटॉप डिस्ट्रिब्युटेड पीव्ही सिस्टम्स, फिशरी-सोलर कॉम्प्लिमेंटरी पॉवर स्टेशन्स आणि इतर परिस्थितींसाठी लागू. केबल सेवा आयुष्य वाढवण्यासाठी उच्च-उष्णतेच्या स्त्रोतांपासून आणि मोठ्या प्रमाणात गंजलेल्या भागांपासून दूर ठेवा.
वॉटरप्रूफिंग आणि इन्सुलेशनसाठी केबलचे सांधे व्यवस्थित बंद केले जावेत. पावसाच्या पाण्याच्या प्रवेशामुळे विद्युत गळती आणि शॉर्ट-सर्किट बिघाड टाळण्यासाठी उघड्या बाहेरील सांध्यांसाठी जलरोधक जंक्शन बॉक्स स्थापित करा. इलेक्ट्रोमॅग्नेटिक व्यत्यय टाळण्यासाठी उच्च-व्होल्टेज केबल्स एकाच नळाच्या आत जाऊ नका.
A: केबलला 1.5 kV फोटोव्होल्टेइक डीसी ऍप्लिकेशन्ससाठी रेट केले जाते आणि उच्च-शुद्धता टिन केलेला तांबे कंडक्टर वापरते, जे सामान्य पूर्ण-लोड ऑपरेशन दरम्यान चांगली विद्युत चालकता आणि नियंत्रित तापमान वाढ प्रदान करते.
A: निर्दिष्ट ऑपरेटिंग तापमान श्रेणी -40 ℃ ते 90 ℃ आहे. सामान्य ऑपरेटिंग परिस्थितीत, उत्पादनाचे मूल्यमापन करताना UV-वृद्धत्व आणि मीठ-स्प्रे गंज कार्यक्षमतेसह, 25 वर्षांपेक्षा जास्त सेवा आयुष्यासाठी हेतू आहे.
A: केबल रेडिएशन-क्रॉस-लिंक्ड, हॅलोजन-मुक्त ज्वाला-प्रतिरोधक बांधकाम वापरते ज्यात क्लास-सी ज्वाला-प्रतिरोधक कार्यप्रदर्शन असते. त्याचे हॅलोजन-मुक्त बांधकाम दहन दरम्यान हानिकारक उत्सर्जन कमी करण्यासाठी आणि लागू फोटोव्होल्टेइक प्रतिष्ठापनांच्या अग्नि-सुरक्षा आवश्यकता पूर्ण करण्यासाठी आहे.
A: किमान बिछाना बेंडिंग त्रिज्या केबलच्या बाह्य व्यासाच्या 4 पट पेक्षा कमी नसावी. शिफारस केलेले बिछाना सभोवतालचे तापमान -15 डिग्री सेल्सियसपेक्षा कमी नसावे. म्यानचे नुकसान होण्याचा धोका कमी करण्यासाठी कमी तापमानात जबरदस्तीने ओढणे किंवा वाकणे टाळले पाहिजे.
उ: सामान्य प्रतिष्ठापन पद्धतींमध्ये आउटडोअर ओव्हरहेड राउटिंग, केबल ट्रे, कंड्युट्स आणि लाइट-बरी इन्स्टॉलेशन यांचा समावेश होतो. उच्च-तापमानाच्या उष्णतेच्या स्त्रोतांशी थेट संपर्क आणि जोरदार संक्षारक वातावरण टाळले पाहिजे जोपर्यंत निवडलेल्या बांधकामाची त्या परिस्थितींसाठी पडताळणी केली जात नाही.
A: केबल जोड्यांना योग्य वॉटरप्रूफिंग आणि इन्सुलेशन उपचार आवश्यक आहेत. उघड्या बाहेरील कनेक्शनसाठी, पावसाच्या पाण्याचा प्रवेश मर्यादित करण्यासाठी आणि गळती किंवा शॉर्ट सर्किटचा धोका कमी करण्यासाठी जलरोधक जंक्शन बॉक्स किंवा सुसंगत कनेक्शन सिस्टम वापरल्या पाहिजेत.
उ: हे उच्च-व्होल्टेज केबल्स सारख्याच संरक्षणात्मक नाल्यामध्ये स्थापित केले जाऊ नये. विभक्त रूटिंग योग्य विद्युत पृथक्करण राखण्यास मदत करते आणि फोटोव्होल्टेइक डीसी सर्किट्समध्ये हस्तक्षेप किंवा इतर इंस्टॉलेशन-संबंधित समस्यांची क्षमता कमी करते.
उ: लवचिक कंडक्टर बांधणीमुळे केबलला स्थापनेदरम्यान रूट करणे आणि हाताळणे सोपे होते, तर त्याची स्ट्रिपिंग वैशिष्ट्ये कनेक्शनच्या कार्यास समर्थन देतात. सामान्यतः वापरल्या जाणाऱ्या फोटोव्होल्टेइक कनेक्टरसह सुसंगतता देखील ऑन-साइट वायरिंग सुलभ करू शकते.
