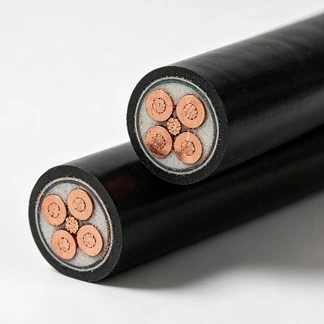

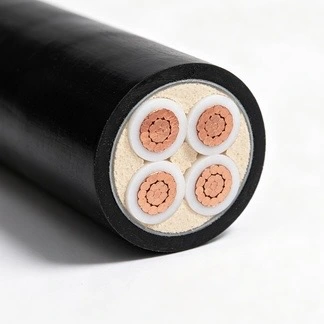

कमी-व्होल्टेज पॉवर सर्किट्ससाठी ज्यांना निर्दिष्ट आगीच्या परिस्थितीत विद्युत सातत्य राखण्याची आवश्यकता असते, कॉपर पीव्हीसी एफआर फायर रेझिस्टंट लो व्होल्टेज पॉवर केबल अभ्रक अग्नि-प्रतिरोधक संरक्षण आणि ज्वाला-प्रतिरोधक पीव्हीसी इन्सुलेशन आणि शीथिंगसह तांबे कंडक्टर वापरते. हे बांधकाम फायर-इमर्जन्सी पॉवर डिस्ट्रिब्युशन आणि इतर इंस्टॉलेशन्ससाठी आहे जेथे केबल सिलेक्शनमध्ये सर्किट इंटिग्रिटी आणि फ्लेम-स्प्रेड कंट्रोल या दोन्ही गोष्टींचा विचार केला जातो.
|
नाममात्र विभाग (mm²) |
कंडक्टर वायरची किमान संख्या |
कंडक्टर बाह्य व्यास (मिमी) |
पीव्हीसी इन्सुलेशनची नाममात्र जाडी / मिमी |
इन्सुलेशन/मिमीचा अंदाजे बाह्य व्यास |
20 ℃(Ω/km) वर कमाल कंडक्टर प्रतिरोध तांबे |
|
1.5 |
1 |
१.३६±०.०२ |
0.8 |
3.2 |
12.1 |
|
1.5 (B) |
7 |
१.५६±०.०२ |
0.8 |
3.4 |
12.1 |
|
2.5 |
1 |
१.७५±०.०२ |
0.8 |
3.6 |
7.41 |
|
2.5 (B) |
7 |
२.०१±०.०२ |
0.8 |
3.8 |
7.41 |
|
4 |
1 |
२.२२±०.०२ |
1.0 |
4.4 |
4.61 |
|
४ (ब) |
7 |
२.५२±०.०२ |
1.0 |
4.7 |
4.61 |
|
6 |
1 |
२.७२±०.०३ |
1.0 |
4.9 |
3.08 |
|
६ (ब) |
7 |
३.०९±०.०३ |
1.0 |
5.3 |
3.08 |
|
10 |
6 |
३.९±०.१० |
1.0 |
6.1 |
1.83 |
|
16 |
6 |
५.०±०.१० |
1.0 |
7.2 |
1.15 |
|
25 |
6 |
६.१±०.१० |
1.2 |
8.7 |
0.727 |
|
35 |
6 |
७.१±०.१० |
1.2 |
9.6 |
0.524 |
|
50 |
6 |
८.२±०.१५ |
1.4 |
11.2 |
0.387 |
|
70 |
12 |
९.८±०.१५ |
1.4 |
12.8 |
0.268 |
|
95 |
15 |
11.6±0.15 |
1.6 |
15.0 |
0.193 |
|
120 |
18 |
१३.२±०.१५ |
1.6 |
16.6 |
0.153 |
|
150 |
18 |
१४.६±०.२० |
1.8 |
18.4 |
0.124 |
|
185 |
30 |
१६.२±०.२० |
2.0 |
20.4 |
0.0991 |
|
240 |
34 |
१८.५±०.२० |
2.2 |
23.1 |
0.0754 |
|
300 |
34 |
20.5±0.20 |
2.4 |
25.5 |
0.0601 |
|
400 |
53 |
२३.३±०.२० |
2.6 |
28.7 |
0.0470 |
कंडक्टर तांब्यापासून बनवलेला आहे आणि सूचीबद्ध कंडक्टरच्या आकारानुसार घन किंवा अडकलेल्या बांधकामांमध्ये उपलब्ध आहे. उत्पादनाची निवड आणि तपासणी दरम्यान संदर्भासाठी कंडक्टरची परिमाणे आणि कमाल प्रतिकार मूल्ये तांत्रिक सारणीमध्ये प्रदान केली जातात.
परिभाषित फायर एक्सपोजर दरम्यान थर्मल संरक्षण प्रदान करण्यासाठी इन्सुलेटेड कंडक्टरच्या आसपास मीका-आधारित अग्नि-प्रतिरोधक थर समाविष्ट केला जातो. त्याचे कार्य लागू अग्नि-प्रतिरोध चाचणीद्वारे निर्दिष्ट केलेल्या कालावधीसाठी इलेक्ट्रिकल इन्सुलेशन आणि सर्किट अखंडता राखण्यात मदत करणे आहे.
पीव्हीसी इन्सुलेशन तांबे कंडक्टर आणि बाह्य स्तरांमधील विद्युत पृथक्करण प्रदान करते. उत्पादन डेटामध्ये दर्शविल्याप्रमाणे, इन्सुलेशन जाडी कंडक्टरच्या आकारानुसार बदलते. उत्पादन नियंत्रण सातत्यपूर्ण इन्सुलेशन कव्हरेज आणि आवश्यक विद्युत गुणधर्मांवर लक्ष केंद्रित करते.
बाह्य आवरण यांत्रिक संरक्षण प्रदान करते आणि ज्वाला-प्रतिरोधक कार्यक्षमतेत योगदान देते. आउटडोअर, ट्रे किंवा ट्रेंच इन्स्टॉलेशनसाठी, तापमान, ओलावा, अल्ट्राव्हायोलेट एक्सपोजर आणि यांत्रिक लोडिंगसह वास्तविक पर्यावरणीय परिस्थितींचा विचार केला पाहिजे.
कॉपर पीव्हीसी एफआर फायर रेझिस्टंट लो व्होल्टेज पॉवर केबल वर्तमान प्रसारण, इलेक्ट्रिकल इन्सुलेशन, अग्निरोधक आणि बाह्य संरक्षणासाठी स्वतंत्र कार्यात्मक स्तर वापरते. हे बांधकाम प्रकल्पाच्या विशिष्ट विद्युत आणि अग्नि-कार्यक्षमतेच्या आवश्यकतांनुसार केबलचे मूल्यांकन करण्यास अनुमती देते.

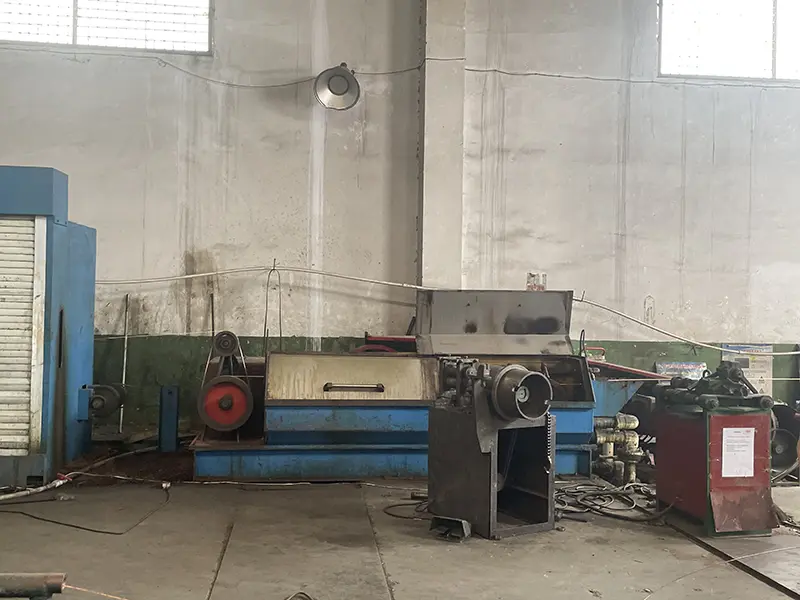

आवश्यक व्यास आणि विद्युत गुणधर्मांसह कंडक्टर मिळविण्यासाठी कॉपर रॉड्सवर वायर-ड्राइंग उपकरणाद्वारे प्रक्रिया केली जाते. ऑर्डर केलेल्या विनिर्देशानुसार उत्पादनादरम्यान कंडक्टर प्रतिरोध आणि आयामी आवश्यकता नियंत्रित केल्या जातात.
कंडक्टरची लवचिकता समायोजित करण्यासाठी आणि रेखांकनानंतर अंतर्गत ताण कमी करण्यासाठी आवश्यक असल्यास सतत ॲनिलिंगचा वापर केला जातो. प्रत्येक केबल बांधणीसाठी सार्वत्रिक निश्चित मूल्य मानण्याऐवजी कंडक्टर विनिर्देशानुसार प्रक्रिया तापमान आणि रेषेची स्थिती नियंत्रित केली जाते.

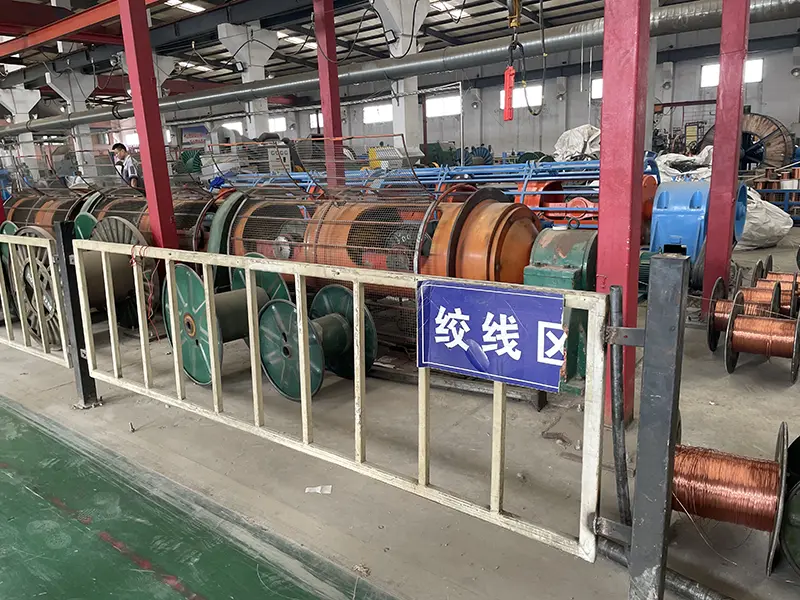

अडकलेल्या कंडक्टरसाठी, निर्दिष्ट कंडक्टर स्ट्रक्चरमध्ये वैयक्तिक तारा तयार केल्या जातात. त्यानंतरच्या इन्सुलेशन आणि आग-प्रतिरोधक-लेयर प्रक्रियेसाठी एक सुसंगत क्रॉस-सेक्शन प्रदान करण्यासाठी स्ट्रँडिंग प्रक्रिया लेयर लांबी आणि कंडक्टर भूमिती नियंत्रित करते.
नियंत्रित रॅपिंग टेंशन आणि ओव्हरलॅप वापरून कंडक्टर किंवा इन्सुलेटेड कोरभोवती अग्नि-प्रतिरोधक अभ्रक टेप लावला जातो. सातत्यपूर्ण कव्हरेज महत्वाचे आहे कारण नंतरच्या चाचणी दरम्यान अंतर किंवा खराब झालेले विभाग आग-प्रतिरोधक स्तरावर परिणाम करू शकतात.
तयार कंडक्टरभोवती पीव्हीसी इन्सुलेशन बाहेर काढले जाते. रेषा नियंत्रणामध्ये इन्सुलेशन परिमाणे, पृष्ठभागाची स्थिती आणि विद्युत अखंडता समाविष्ट आहे. जेथे निर्दिष्ट केले आहे, ऑन-लाइन स्पार्क चाचणी एक्सट्रूझन दरम्यान इन्सुलेशन दोष ओळखण्यासाठी वापरली जाऊ शकते.
ऑन-लाइन स्पार्क चाचणी एक्सट्रूझन दरम्यान इन्सुलेशन अखंडतेचे सतत निरीक्षण प्रदान करते. केबल नंतरच्या उत्पादनाच्या टप्प्यात जाण्यापूर्वी दोषपूर्ण विभाग ओळखले जाऊ शकतात आणि पुढील तपासणीसाठी चिन्हांकित केले जाऊ शकतात.
लागू होणाऱ्या केबल बांधकामांसाठी, फिलिंग मटेरियलचा वापर अपेक्षित अंतर्गत भूमिती राखण्यासाठी आणि आवश्यक अग्नि-कार्यक्षमतेच्या बांधकामाला समर्थन देण्यासाठी केला जातो. केबलिंग प्रक्रिया निर्दिष्ट श्रेणीमध्ये तयार केबल परिमाणे ठेवण्यासाठी नियंत्रित केली जाते.
यांत्रिक आणि पर्यावरणीय संरक्षण प्रदान करण्यासाठी ज्वाला-प्रतिरोधक PVC बाह्य आवरण केबल असेंबलीवर बाहेर काढले जाते. म्यानचे परिमाण, पृष्ठभागाची स्थिती आणि तयार केलेला बाह्य व्यास उत्पादनाच्या वैशिष्ट्यांनुसार तपासला जातो.
डिस्पॅच करण्यापूर्वी, तयार केबल्सची परिमाणे, कंडक्टर प्रतिरोधकता, इन्सुलेशन अखंडता, व्होल्टेजचा प्रतिकार आणि लागू अग्नि-कार्यक्षमता आवश्यकता तपासल्या जाऊ शकतात. उत्पादन आणि ऑर्डरच्या आवश्यकतांनुसार चाचणी नोंदी ठेवल्या जातात.
इनकमिंग कॉपर रॉड्स, अभ्रक आग-प्रतिरोधक टेप आणि पीव्हीसी सामग्री वापरण्यापूर्वी आवश्यक सामग्री आणि उत्पादन वैशिष्ट्यांच्या विरूद्ध तपासणी केली जाते. बॅच कंट्रोलचा भाग म्हणून संबंधित इनकमिंग तपासणी नोंदी ठेवल्या जाऊ शकतात.
उत्पादन तपासणीमध्ये कंडक्टरचे परिमाण, इन्सुलेशन एक्सट्रूजन, अभ्रक-टेप रॅपिंग, केबल भूमिती आणि उत्पादनाच्या बांधकामाशी संबंधित इतर प्रक्रिया पॅरामीटर्स समाविष्ट आहेत. उत्पादन आणि गुणवत्ता-नियंत्रण प्रक्रियेद्वारे निर्दिष्ट केलेल्या टप्प्यांवर विद्युत तपासणी केली जाते.
फिनिश-केबल चाचणीमध्ये अग्नि-प्रतिरोध चाचणी, ज्वाला-प्रतिरोधक चाचणी, पॉवर-फ्रिक्वेंसी व्होल्टेज-विदंड चाचणी आणि इन्सुलेशन-प्रतिरोध चाचणी लागू उत्पादन तपशील आणि प्रकल्प आवश्यकतांनुसार समाविष्ट असू शकते. सत्यापित चाचणी अटी आणि परिणाम संबंधित चाचणी रेकॉर्डमधून संदर्भित केले पाहिजेत.
उत्पादन आणि तपासणी माहिती संबंधित केबल बॅच किंवा रीलशी जोडली जाऊ शकते. प्रकल्पाच्या स्वीकृतीसाठी आवश्यक असल्यास, मान्य केलेल्या दस्तऐवजाच्या व्याप्तीनुसार चाचणी रेकॉर्ड आणि शोधण्यायोग्यता माहिती प्रदान केली जाऊ शकते.
अभ्रक अग्नि-प्रतिरोधक थर जेव्हा केबलला विशिष्ट अग्निशमन परिस्थितीच्या अधीन असते तेव्हा सर्किटची अखंडता राखण्यात मदत करण्याच्या उद्देशाने आहे. आग-प्रतिरोधक कालावधी हा सामान्य ऑपरेटिंग हमीऐवजी चाचणीचा परिणाम आहे, म्हणून प्रत्येक प्रकल्पासाठी लागू चाचणी पद्धत, तापमान, कालावधी आणि स्वीकृती निकषांची पुष्टी केली पाहिजे.
फ्लेम रिटार्डन्सी आणि फायर रेझिस्टन्स वेगवेगळ्या केबल गुणधर्मांचे वर्णन करतात. ज्वाला-प्रतिरोधक कार्यप्रदर्शन परिभाषित चाचणी अंतर्गत ज्वाला प्रसार मर्यादित करण्याची चिंता करते, तर अग्निरोधकता ही विशिष्ट आग एक्सपोजर अंतर्गत विशिष्ट कालावधीसाठी सर्किट कार्य राखण्याशी संबंधित असते. केबल निवडीदरम्यान दोन्ही आवश्यकतांचे स्वतंत्रपणे मूल्यांकन केले पाहिजे.
पीव्हीसी इन्सुलेशन कंडक्टरभोवती प्राथमिक विद्युत अडथळा प्रदान करते. सामान्य सेवेदरम्यान इन्सुलेशनची अखंडता राखण्यासाठी एकसमान इन्सुलेशन जाडी आणि विद्युत चाचणी महत्त्वाची आहे. आवश्यक चाचणी व्होल्टेज आणि तपासणी पद्धत उत्पादन तपशील आणि लागू मानकांचे पालन केले पाहिजे.
कॉपर पीव्हीसी एफआर फायर रेझिस्टंट लो व्होल्टेज पॉवर केबल केवळ कंडक्टरच्या आकारानुसारच निवडली जात नाही तर त्याची आवश्यक अग्नि-कार्यक्षमता पातळी, इंस्टॉलेशन वातावरण, लोड करंट, व्होल्टेज-ड्रॉप आवश्यकता आणि लागू विद्युत मानकांनुसार देखील निवडली जाते.
ही केबल कमी-व्होल्टेज पॉवर सर्किटसाठी निर्दिष्ट केली जाऊ शकते जे आपत्कालीन प्रकाश, फायर पंप, अलार्म उपकरणे आणि इतर अग्नि-सुरक्षा भार प्रदान करतात जेथे प्रकल्पाला अग्नि-प्रतिरोधक केबल बांधकाम आवश्यक आहे. अंतिम केबल प्रकाराने बिल्डिंग डिझाइन आणि लागू अग्नि-सुरक्षा आवश्यकतांचे पालन केले पाहिजे.
औद्योगिक प्लांट्समध्ये, केबलचा वापर अशा भागात पॉवर सर्किटसाठी केला जाऊ शकतो जेथे ज्वाला-प्रतिरोधक आणि अग्नि-प्रतिरोधक गुणधर्म इलेक्ट्रिकल डिझाइनचा भाग आहेत. स्थापनेदरम्यान केबल ट्रे व्यवस्था, सभोवतालचे तापमान, गटबद्धता आणि यांत्रिक संरक्षणाचा विचार केला पाहिजे.
केबलचा वापर महानगरपालिका वीज वितरण आणि केबल-ट्रेंच प्रकल्पांमध्ये केला जाऊ शकतो जेथे त्याचे बांधकाम स्थानिक पर्यावरणीय परिस्थितीसाठी योग्य आहे. स्थापनेची पद्धत निवडण्यापूर्वी आर्द्रता, तापमान, यांत्रिक लोडिंग आणि ड्रेनेज परिस्थितीचे पुनरावलोकन केले पाहिजे.
इनडोअर केबल ट्रे, आउटडोअर ओव्हरहेड इन्स्टॉलेशन आणि केबल ट्रेंचचा केबल बांधकाम आणि प्रकल्पाच्या गरजेनुसार विचार केला जाऊ शकतो. सतत पाण्याच्या प्रदर्शनासाठी विशेषतः डिझाइन केलेले बांधकाम निर्दिष्ट केल्याशिवाय या उत्पादनासाठी दीर्घकालीन पाण्याखाली बुडविण्याची शिफारस केलेली नाही.
PVC इन्सुलेशन, PVC शीथ किंवा हॅलोजन-मुक्त ज्वाला-प्रतिरोधक आवरण असलेल्या केबल्ससाठी, वातावरणीय प्रतिष्ठापन तापमान 0 ℃ पेक्षा कमी नसावे. प्रतिष्ठापन प्रक्रियेत केबल हाताळणी आणि कामाच्या ठिकाणी पर्यावरणीय परिस्थिती देखील लक्षात घेतली पाहिजे.
|
आयटम |
सिंगल-कोर केबल |
|
मल्टी-कोर केबल |
|
|
|
नॉन-आर्मर्ड |
आर्मर्ड |
नॉन-आर्मर्ड |
आर्मर्ड |
|
स्थापनेदरम्यान किमान झुकणारा त्रिज्या |
20D |
15D |
15D |
12 डी |
|
कनेक्शन बॉक्स आणि टर्मिनल्सजवळ किमान वाकणे त्रिज्या (वाकणे काळजीपूर्वक नियंत्रित केले जावे उदा. मार्गदर्शक प्लेट्स बनवून) |
15D |
12 डी |
12 डी |
10D |
केबल टाकण्याचे काम पूर्ण झाल्यानंतर, 3.5 kV च्या चाचणी व्होल्टेजवर 15 मिनिटांसाठी व्होल्टेज-विथस्टँड चाचणी केली जाईल.
प्रकल्प मूल्यमापनासाठी, Qiancheng ऑर्डर केलेल्या केबल बांधकाम आणि कराराच्या आवश्यकतांनुसार उत्पादन तपशील, उपलब्ध फॅक्टरी चाचणी रेकॉर्ड आणि इतर सहाय्यक कागदपत्रे प्रदान करू शकतात. ग्राहक उत्पादनापूर्वी तांत्रिक पुनरावलोकनासाठी कंडक्टरचा आकार, केबलची लांबी, स्थापनेची पद्धत, आवश्यक अग्नि-कार्यक्षमता पातळी आणि लागू मानके सबमिट करू शकतात.
परदेशातील प्रकल्पांसाठी, उत्पादनापूर्वी दस्तऐवजीकरण आवश्यकतांची पुष्टी केली जाऊ शकते जेणेकरून संबंधित उत्पादन डेटा, तपासणी रेकॉर्ड आणि चाचणी दस्तऐवज ऑर्डरसह तयार केले जातील. इंग्रजी भाषेतील तांत्रिक दस्तऐवज जेथे उपलब्ध असतील आणि निर्दिष्ट उत्पादनास लागू असतील तेथे पुरवले जाऊ शकतात.
A: फ्लेम रिटार्डन्सी एका परिभाषित चाचणी अंतर्गत ज्योत प्रसार मर्यादित करण्यासाठी केबलच्या क्षमतेशी संबंधित आहे. अग्निरोधकता विशिष्ट अग्निशमन परिस्थितीत विशिष्ट कालावधीसाठी सर्किट अखंडता राखण्याशी संबंधित आहे. त्या स्वतंत्र कार्यप्रदर्शन आवश्यकता आहेत आणि त्यांना अदलाबदल करण्यायोग्य अटी म्हणून मानले जाऊ नये.
A: अभ्रक थर कंडक्टर किंवा इन्सुलेटेड कोअरभोवती अग्नि-प्रतिरोधक बांधकामाचा भाग बनवते. निर्दिष्ट अग्निशामक चाचणी दरम्यान, ते इन्सुलेशनचे संरक्षण करण्यास मदत करते आणि तपासलेल्या चाचणी कालावधीसाठी सर्किट अखंडतेचे समर्थन करते.
उ: तांत्रिक सारणीमध्ये ठराविक लहान क्रॉस-सेक्शनसाठी घन आणि अडकलेल्या कंडक्टर कॉन्फिगरेशनचा समावेश आहे, तर मोठ्या आकारात अडकलेल्या बांधकामांचा वापर केला जातो. आवश्यक क्रॉस-सेक्शन आणि उत्पादनाच्या तपशीलानुसार कंडक्टरची रचना पुष्टी केली पाहिजे.
A: निवड करताना लोड करंट, इंस्टॉलेशन पद्धत, सभोवतालचे तापमान, केबल ग्रुपिंग, व्होल्टेज ड्रॉप आणि शॉर्ट-सर्किट परिस्थिती यांचा विचार केला पाहिजे. सारणीतील परिमाणे आणि प्रतिकार मूल्ये उत्पादन डेटा प्रदान करतात, तर अंतिम आकारमानाने लागू इलेक्ट्रिकल डिझाइन मानकांचे पालन केले पाहिजे.
A: निर्दिष्ट किमान स्थापना वातावरणीय तापमान 0 ℃ आहे. नॉन-आर्मर्ड सिंगल-कोर केबलसाठी किमान बेंडिंग त्रिज्या 20D, आर्मर्ड सिंगल-कोर केबलसाठी 15D, नॉन-आर्मर्ड मल्टी-कोर केबलसाठी 15D आणि आर्मर्ड मल्टी-कोर केबलसाठी 12D आहे. प्रतिष्ठापन तक्त्यामध्ये सूचीबद्ध केल्याप्रमाणे कनेक्शन बॉक्स आणि टर्मिनल्सजवळ अधिक प्रतिबंधात्मक मूल्ये लागू होतात.
A: पुरवलेल्या इंस्टॉलेशन आवश्यकतांनुसार, 15 मिनिटांसाठी 3.5 kV वर ठेवल्यानंतर व्होल्टेज-विथस्टँड चाचणी केली जाईल. वास्तविक चाचणी प्रक्रियेने लागू प्रकल्प तपशील आणि विद्युत सुरक्षा आवश्यकतांचे पालन केले पाहिजे.
A: जेव्हा केबलचे बांधकाम वास्तविक तापमान, ओलावा, अतिनील प्रदर्शन आणि यांत्रिक परिस्थितीसाठी योग्य असेल तेव्हा बाह्य आणि केबल-खंदक स्थापनेचा विचार केला जाऊ शकतो. या उत्पादनासाठी दीर्घकालीन पाण्याखाली बुडविण्याची शिफारस केलेली नाही.
उ: उत्पादन कॉन्फिगरेशन आणि करारावर अवलंबून, उपलब्ध दस्तऐवजांमध्ये उत्पादन तपशील, फॅक्टरी चाचणी रेकॉर्ड, व्होल्टेज-विदंड चाचणी परिणाम, अग्नि-कार्यक्षमता चाचणी अहवाल आणि बॅच-संबंधित ट्रेसेबिलिटी माहिती समाविष्ट असू शकते. उत्पादनापूर्वी आवश्यक कागदपत्रांची पुष्टी केली पाहिजे.
