Qiancheng 26/35kV XLPE इन्सुलेटेड पॉवर केबल ही अभियांत्रिकी खरेदीसाठी पसंतीची निवड आहे. यात स्थिर गुणवत्ता, पूर्ण अनुपालन आणि उच्च विश्वसनीयता आहे. हे 35kV मुख्य पॉवर ग्रीड्सच्या नवीन-बांधणीसाठी तसेच विद्यमान वीज पुरवठा लाईन्सचे नूतनीकरण आणि अपग्रेडिंगसाठी मोठ्या प्रमाणावर लागू केले जाते.
|
नाममात्र कंडक्टर क्रॉस-सेक्शनल एरिया (mm²) |
इन्सुलेशन जाडी (मिमी) |
आवरणाची जाडी (मिमी) |
अंदाजे केबल बाह्य व्यास (मिमी) |
क्यू कंडक्टरचा डीसी प्रतिकार (Ω/किमी) |
अल कंडक्टरचा डीसी प्रतिकार (Ω/किमी) |
चाचणी व्होल्टेज (kV/5 मिनिट) |
हवेतील घन ची व्यापकता (A) |
अल इन एअर (A) ची व्यापकता |
थेट गाडलेल्या मातीमध्ये Cu ची व्यापकता (A) |
थेट दफन केलेल्या मातीमध्ये अलची क्षमता (A) |
|
1×50 |
10.5 |
2.2 |
39 |
≤0.3870 |
≤0.6411 |
91 |
220 |
170 |
215 |
165 |
|
1×70 |
10.5 |
2.4 |
41 |
≤0.2680 |
≤0.4431 |
91 |
270 |
210 |
265 |
200 |
|
1×95 |
10.5 |
2.4 |
43 |
≤०.१९३० |
≤0.3201 |
91 |
330 |
255 |
315 |
240 |
|
1×120 |
10.5 |
2.4 |
44 |
≤०.१५३० |
≤0.2530 |
91 |
375 |
290 |
360 |
270 |
|
1×150 |
10.5 |
2.5 |
46 |
≤0.1240 |
≤0.2060 |
91 |
425 |
330 |
400 |
305 |
|
1×185 |
10.5 |
2.5 |
48 |
≤०.०९९१ |
≤0.1640 |
91 |
485 |
380 |
455 |
345 |
|
1×240 |
10.5 |
2.6 |
50 |
≤0.0754 |
≤0.1250 |
91 |
560 |
435 |
525 |
400 |
|
1×300 |
10.5 |
2.7 |
53 |
≤0.0601 |
≤0.1000 |
91 |
650 |
510 |
595 |
455 |
|
1×400 |
10.5 |
2.8 |
56 |
≤0.0470 |
≤०.०७७८ |
91 |
760 |
595 |
680 |
525 |
|
1×500 |
10.5 |
2.9 |
59 |
≤0.0366 |
≤0.0605 |
91 |
875 |
690 |
775 |
600 |
|
1×630 |
10.5 |
3.0 |
63 |
≤0.0283 |
≤०.०४६९ |
91 |
1000 |
800 |
875 |
685 |
|
1×800 |
10.5 |
3.1 |
68 |
≤०.०२२१ |
≤0.0367 |
91 |
1130 |
920 |
970 |
770 |
|
1×1000 |
10.5 |
3.3 |
72 |
≤०.०१७६ |
≤०.०२९१ |
91 |
1250 |
1040 |
1060 |
860 |
|
1×1200 |
10.5 |
3.4 |
76 |
≤०.०१५१ |
≤०.०२४७ |
91 |
1350 |
1130 |
1120 |
920 |
|
3×50 |
10.5 |
3.4 |
81 |
≤0.3870 |
≤0.6410 |
91 |
185 |
145 |
200 |
170 |
|
3×70 |
10.5 |
3.5 |
84 |
≤0.2680 |
≤0.4430 |
91 |
230 |
190 |
250 |
190 |
|
३×९५ |
10.5 |
3.6 |
88 |
≤०.१९३० |
≤0.3200 |
91 |
280 |
215 |
300 |
230 |
|
3×120 |
10.5 |
3.8 |
93 |
≤०.१५३० |
≤0.2530 |
91 |
310 |
245 |
330 |
255 |
|
३×१५० |
10.5 |
3.9 |
96 |
≤0.124 |
≤0.2060 |
91 |
360 |
280 |
380 |
295 |
|
३×१८५ |
10.5 |
4.0 |
100 |
≤०.०९९१ |
≤0.1640 |
91 |
400 |
310 |
425 |
330 |
|
३×२४० |
10.5 |
4.1 |
105 |
≤0.0754 |
≤0.1250 |
91 |
470 |
365 |
490 |
380 |
|
३×३०० |
10.5 |
4.4 |
108 |
≤0.0601 |
≤0.1000 |
91 |
540 |
430 |
555 |
435 |
|
३×४०० |
10.5 |
4.5 |
116 |
≤0.0470 |
≤०.०७७८ |
91 |
610 |
485 |
625 |
500 |
बेंडिंग त्रिज्या
सिंगल-कोर केबलसाठी अनुज्ञेय बेंडिंग त्रिज्या: 20 (d+D) ±5%
मल्टी-कोर केबलसाठी अनुज्ञेय बेंडिंग त्रिज्या: 15 (d+D) ±5%
D = केबलचा वास्तविक बाह्य व्यास (मिमी)
d = कंडक्टरचा वास्तविक व्यास (मिमी)
बिछाना तापमान
जर बिछाना 0 डिग्री सेल्सियसपेक्षा कमी असेल तर प्री-हीटिंग अनिवार्य आहे.
बिछाना उंची फरक
केबल टाकण्यासाठी उभ्या उंचीच्या फरकावर कोणतेही बंधन नाही.

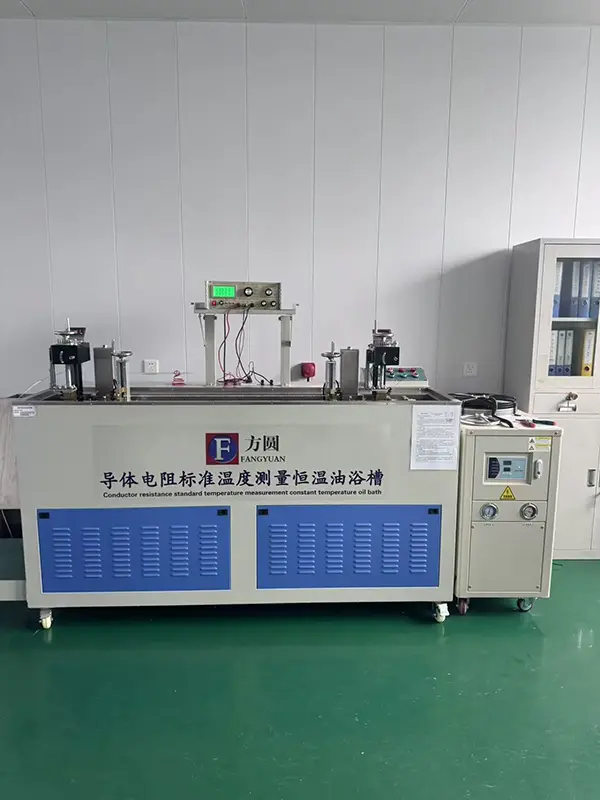

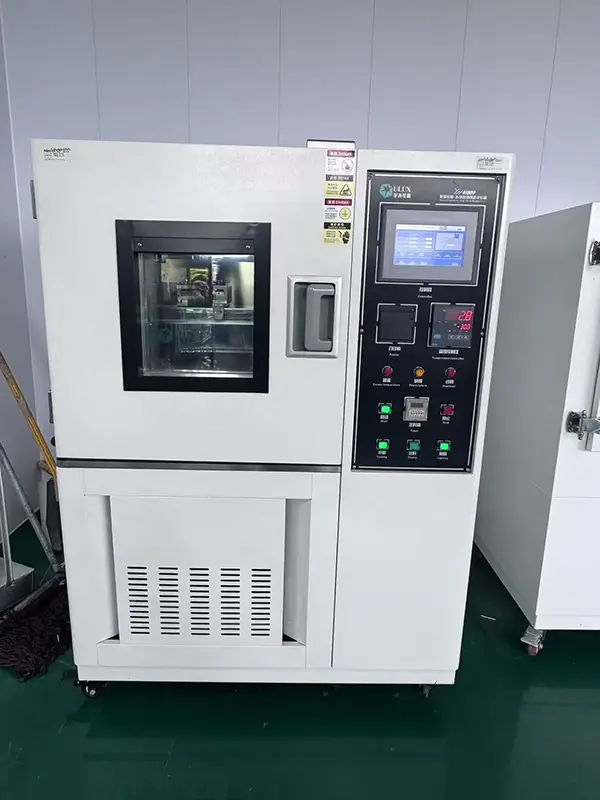

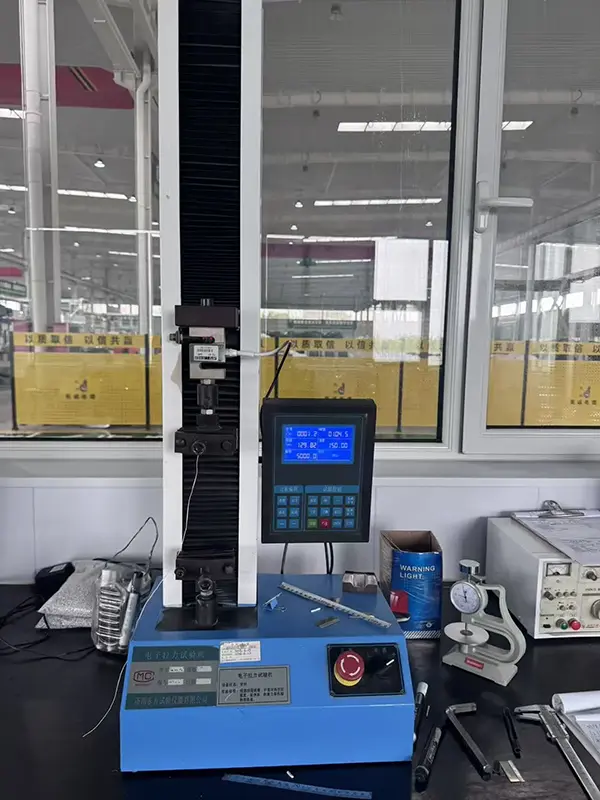

सर्व Qiancheng 26/35kV XLPE इन्सुलेटेड पॉवर केबल्स डिलिव्हरीपूर्वी पूर्ण-सेट चाचण्या पूर्ण करतात. सर्व प्रयोगशाळा चाचणी परिणाम स्थिर मानकांची पूर्तता करतात, दीर्घकालीन ऑपरेशन दरम्यान इन्सुलेशन ब्रेकडाउन आणि शॉर्ट-सर्किट आगीचे छुपे धोके दूर करतात.
ज्वाला-प्रतिरोधक आवृत्त्या प्रभावीपणे अनुदैर्ध्य ज्वालाचा प्रसार रोखतात. हॅलोजन-मुक्त लो-स्मोक प्रकारांसाठी, ज्वलन दरम्यान प्रकाश संप्रेषण विषारी आणि संक्षारक हॅलाइड धूरांशिवाय 75% पेक्षा जास्त आहे. या केबलच्या सहाय्याने अनेक शहरी भूमिगत उपयुक्तता बोगदा प्रकल्पांनी अग्नि-पर्यवेक्षण स्वीकारले आहे.

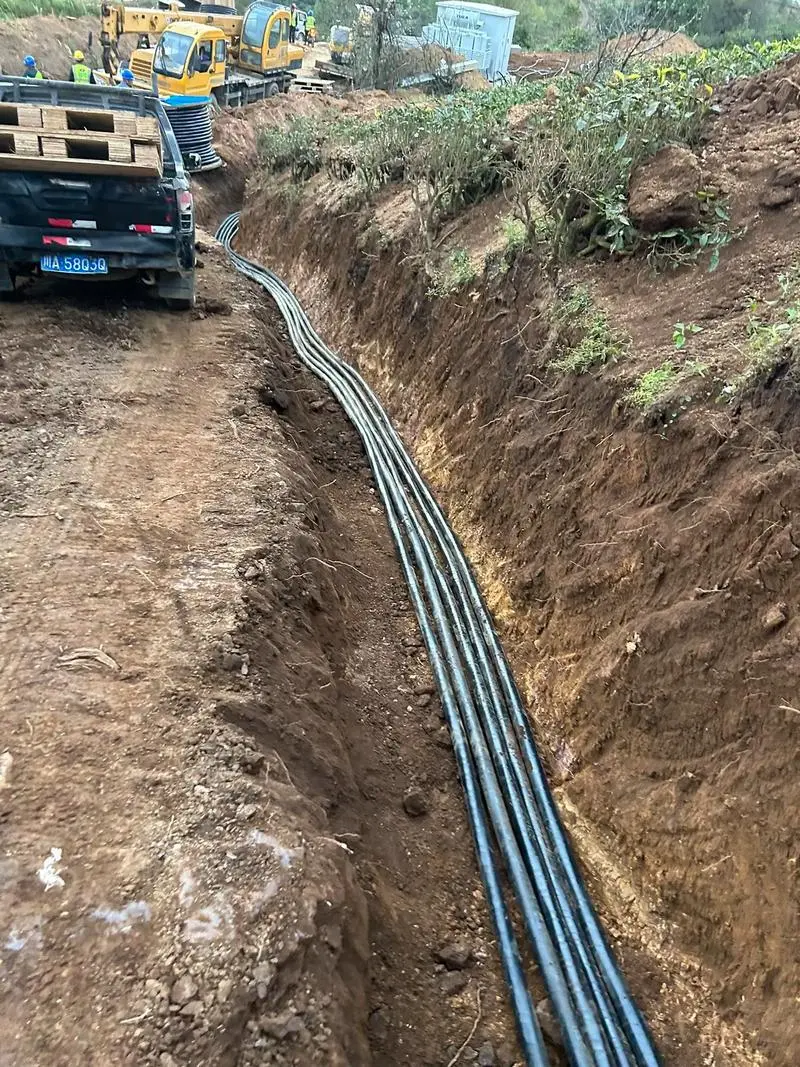

आर्मर्ड संरचना बाह्य उत्खनन शक्तीपासून क्रशिंग आणि स्क्रॅचला प्रतिकार करते. बाह्य आवरण हवामान-प्रतिरोधक पीव्हीसी/पीई सामग्रीचा अवलंब करते. आउटडोअर ओपन-एअर आणि डायरेक्ट-बरीड इन्स्टॉलेशनसाठी, ते अतिनील किरणोत्सर्ग आणि ऍसिड-अल्कली मातीच्या गंजविरूद्ध प्रतिकार प्रदान करते, साइटवरील तपासणी आणि देखभालीची वारंवारता कमी करते.

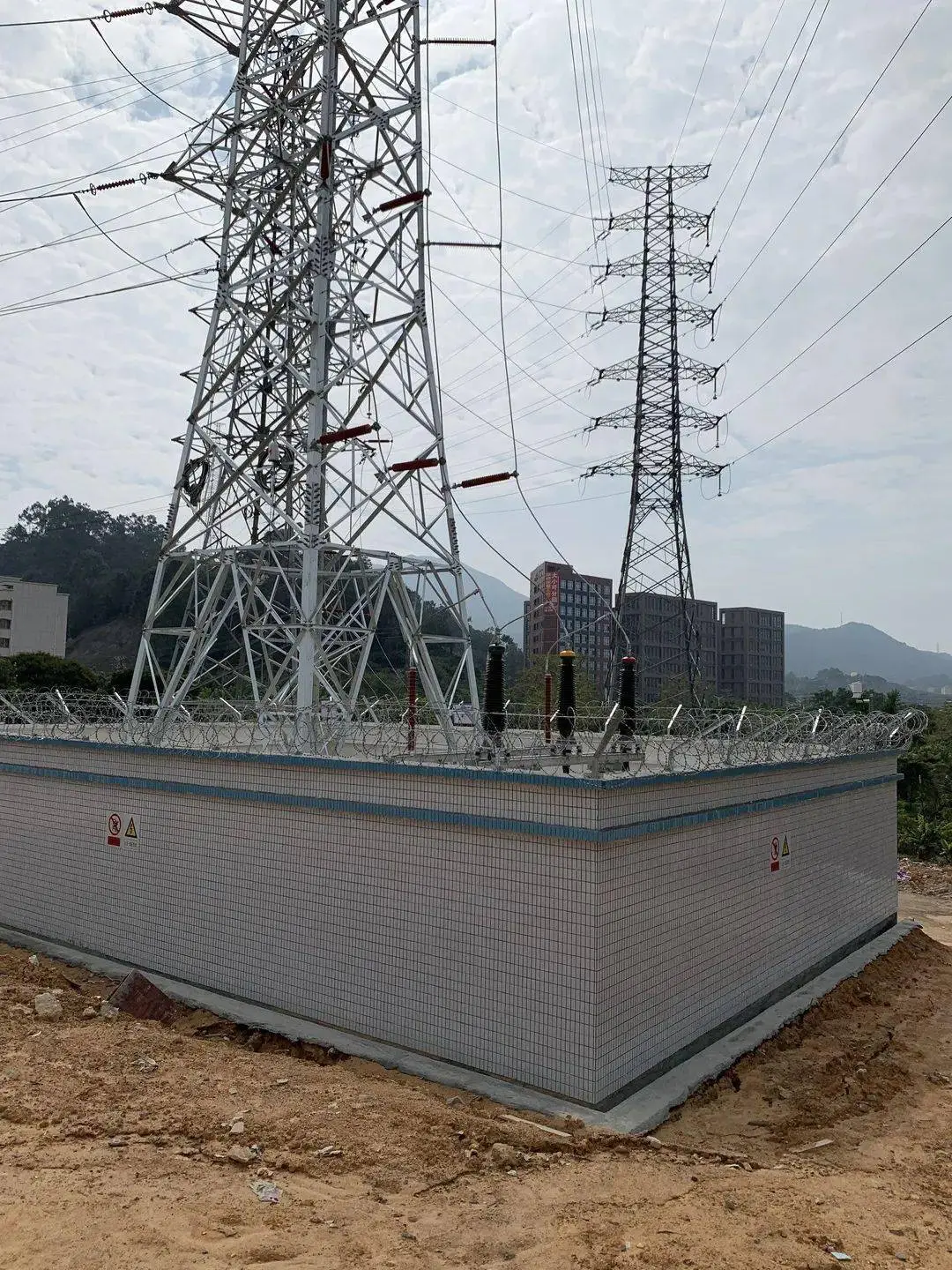

नवीन-ऊर्जा क्षेत्र: पवन ऊर्जा आणि फोटोव्होल्टेइक प्रकल्पांसाठी 35kV स्टेप-अप सबस्टेशन्समध्ये मुख्य ट्रान्समिशन केबल्स.
म्युनिसिपल पॉवर ग्रीड: शहरी 35kV सबस्टेशनचे नेटवर्किंग आणि जुन्या हाय-व्होल्टेज लाईन्सचे अपग्रेडिंग.
औद्योगिक संयंत्रे: मोठ्या प्रमाणात धातू, रासायनिक आणि खाण तळांसाठी उच्च-व्होल्टेज समर्पित वीज पुरवठा लाइन.
महानगरपालिका पायाभूत सुविधा: भूमिगत सर्वसमावेशक उपयुक्तता बोगदे, रेल्वे संक्रमण आणि मोठ्या प्रमाणात हब औद्योगिक उद्याने यासारख्या मर्यादित जागांसाठी वीज वितरण.
उ: या केबलसाठी उभ्या मांडणीच्या उंचीच्या फरकावर कोणतीही विशिष्ट मर्यादा नाही. शाफ्ट, उतार आणि पर्वतीय स्थळांसह महत्त्वपूर्ण उंची बदल असलेल्या स्थापनेसाठी याचा विचार केला जाऊ शकतो, जर निवडलेले बांधकाम प्रकल्पाच्या आवश्यकता पूर्ण करते.
A: हॅलोजन-मुक्त लो-स्मोक आवृत्ती ज्वलनाच्या वेळी कमी धूर निर्माण करते आणि संक्षारक हॅलोजन-युक्त धूर सोडत नाही. त्याची ऑप्टिकल दृश्यमानता आणि कमी-स्मोक वैशिष्ट्ये बंदिस्त भागात जसे की भूमिगत उपयुक्तता बोगद्यांमध्ये फायदेशीर ठरू शकतात जेथे आग आणि धुराची आवश्यकता जास्त असते.
A: चिलखती बांधकाम उत्खननादरम्यान क्रशिंग, प्रभाव आणि नुकसान यापासून अतिरिक्त यांत्रिक संरक्षण प्रदान करते. निवडलेल्या म्यान सामग्रीवर अवलंबून, केबल जमिनीतील अतिनील प्रदर्शनास आणि आम्ल-क्षार परिस्थितीला प्रतिकार देखील प्रदान करू शकते, ज्यामुळे ही परिस्थिती अस्तित्वात असलेल्या बाहेरील आणि थेट-दफन केलेल्या स्थापनेसाठी योग्य बनते.
उ: तयार केबल्स उत्पादनासाठी आणि प्रकल्पाच्या आवश्यकतांसाठी निर्दिष्ट केलेल्या संबंधित विद्युत चाचण्यांमधून जातात. चाचणी आयटममध्ये इन्सुलेशन आणि व्होल्टेजचा समावेश असू शकतो, ज्यामुळे शिपमेंट आणि इंस्टॉलेशनपूर्वी केबलची विद्युत स्थिती तपासण्यात मदत होते.
A: ठराविक ऍप्लिकेशन्समध्ये पवन आणि फोटोव्होल्टेइक ऊर्जा प्रकल्पांसाठी 35 kV स्टेप-अप सबस्टेशन्समधील मुख्य पॉवर ट्रान्समिशन सर्किट्सचा समावेश होतो. केबलचा शहरी सबस्टेशन नेटवर्क, उच्च-व्होल्टेज लाइन नूतनीकरण आणि खाण आणि रासायनिक सुविधांसाठी समर्पित पॉवर-सप्लाय सर्किट्ससाठी देखील विचार केला जाऊ शकतो.
A: जेव्हा सभोवतालचे तापमान 0 डिग्री सेल्सियसपेक्षा कमी असते तेव्हा थेट बिछानाची शिफारस केली जात नाही. जेथे कमी-तापमानाची स्थापना अपरिहार्य आहे, तेथे इन्सुलेशन आणि शीथला क्रॅक किंवा यांत्रिक नुकसान होण्याचा धोका कमी करण्यासाठी केबलला लागू स्थापनेच्या आवश्यकतांनुसार प्रीहीट केले पाहिजे.
A: केबलचा वापर बंदिस्त अभियांत्रिकी वातावरणात जसे की भूमिगत उपयुक्तता बोगदे, रेल्वे संक्रमण सुविधा आणि मोठ्या औद्योगिक उद्यानांमध्ये वीज वितरणासाठी केला जाऊ शकतो. प्रकल्पाच्या अग्नि-कार्यक्षमता, स्थापना आणि पर्यावरणीय आवश्यकतांनुसार योग्य केबल बांधकाम निवडले पाहिजे.
