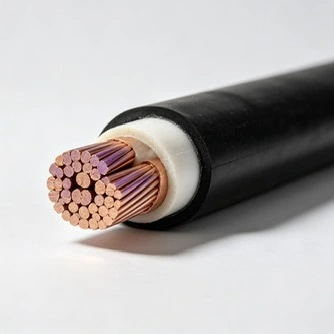

Qiancheng ची 21/35kV XLPE इन्सुलेटेड पॉवर केबल शहरी पॉवर-ग्रिड नूतनीकरण आणि औद्योगिक-खाण सबस्टेशनसाठी पॉवर ट्रान्समिशन यांसारख्या उच्च-व्होल्टेज मुख्य ट्रान्समिशन लाइनच्या उभारणीच्या गरजा पूर्ण करते.
Qiancheng 21/35kV XLPE इन्सुलेटेड पॉवर केबल. हे GB/T 12706 आणि IEC 60840 या दुहेरी मानकांचे पालन करते. 21/35kV च्या रेट केलेल्या व्होल्टेजसह, हे एक प्रमुख मध्यम-आणि-उच्च-व्होल्टेज पॉवर ट्रान्समिशन केबल म्हणून काम करते.
आमच्या कारखान्याला केबल उत्पादनाचा 20 वर्षांचा अनुभव आहे. हे CNAS-मान्यताप्राप्त चाचणी प्रयोगशाळेसह सुसज्ज आहे. पूर्ण श्रेणीची पात्रता अधिकृत वेबसाइटवर सत्यापित केली जाऊ शकते. केबल्सचा प्रत्येक बॅच गुणवत्ता-तपासणी अहवाल आणि कारखाना प्रमाणपत्रांसह येतो आणि सर्व पात्रता दस्तऐवज पडताळणीसाठी शोधण्यायोग्य आहेत.
800000 मीटर पेक्षा जास्त Qiancheng 21/35kV XLPE इन्सुलेटेड पॉवर केबल सबस्टेशन विस्तार, खाण क्षेत्रात उच्च-व्होल्टेज वीज-पुरवठा नूतनीकरण आणि शेडोंग प्रदेशातील औद्योगिक उद्यानांच्या एकूण वीज-वितरण प्रकल्पांसाठी पुरवण्यात आली आहे. फील्ड ऑपरेशन चाचण्या 3 वर्षांच्या सतत पूर्ण-लोड ऑपरेशननंतर इन्सुलेशन वृद्धत्व किंवा ब्रेकडाउन सिद्ध करत नाहीत.
|
नाममात्र कंडक्टर क्रॉस-सेक्शनल एरिया (mm²) |
इन्सुलेशन जाडी (मिमी) |
आवरणाची जाडी (मिमी) |
अंदाजे केबल बाह्य व्यास (मिमी) |
DC प्रतिकार घन (Ω/किमी) |
डीसी रेझिस्टन्स अल (Ω/किमी) |
चाचणी व्होल्टेज (kV/5 मिनिट) |
Ampacity-Cu in Air (A) |
Ampacity-Al in Air (A) |
ॲम्पॅसिटी-क्यु इन डायरेक्ट-बरीड माती (A) |
ॲम्पॅसिटी-अल इन डायरेक्ट-बरीड माती (A) |
|
1×50 |
9.3 |
2.0 |
37 |
0.387 |
0.641 |
73.5 |
220 |
170 |
215 |
165 |
|
1×70 |
9.3 |
2.5 |
38 |
0.268 |
0.443 |
73.5 |
270 |
210 |
265 |
200 |
|
1×95 |
9.3 |
2.5 |
40 |
0.193 |
0.320 |
73.5 |
335 |
255 |
315 |
240 |
|
1×120 |
9.3 |
2.5 |
42 |
0.153 |
0.253 |
73.5 |
375 |
290 |
360 |
270 |
|
1×150 |
9.3 |
2.5 |
44 |
0.124 |
0.206 |
73.5 |
425 |
330 |
400 |
305 |
|
1×185 |
9.3 |
2.5 |
45 |
0.0991 |
0.164 |
73.5 |
485 |
380 |
455 |
345 |
|
1×240 |
9.3 |
2.5 |
48 |
0.0754 |
0.125 |
73.5 |
565 |
435 |
525 |
400 |
|
1×300 |
9.3 |
3.0 |
50 |
0.0601 |
0.100 |
73.5 |
650 |
510 |
595 |
455 |
|
1×400 |
9.3 |
3.0 |
53 |
0.0470 |
0.0778 |
73.5 |
760 |
595 |
680 |
525 |
|
1×500 |
9.3 |
3.0 |
55 |
0.0366 |
0.0605 |
73.5 |
875 |
690 |
775 |
600 |
|
1×630 |
9.3 |
3.1 |
60 |
0.0283 |
0.0469 |
73.5 |
1000 |
800 |
875 |
680 |
|
1×800 |
9.3 |
3.1 |
65 |
0.0221 |
0.0367 |
73.5 |
1130 |
920 |
970 |
760 |
|
1×1000 |
9.3 |
3.2 |
70 |
0.0176 |
0.0291 |
73.5 |
1250 |
1040 |
1060 |
860 |
|
1×1200 |
9.3 |
3.3 |
74 |
0.0151 |
0.0247 |
73.5 |
1350 |
1120 |
1120 |
920 |
उच्च-शुद्धता ऑक्सिजन-मुक्त कॉम्पॅक्टेड स्ट्रेंडेड कॉपर कंडक्टर. कंडक्टरचे मोजलेले डीसी प्रतिकार काटेकोरपणे राष्ट्रीय-मानक मर्यादेत ठेवले जाते, कमी प्रवाहकीय नुकसान वैशिष्ट्यीकृत. हेवी-करंट लोड ≤65K अंतर्गत मोजलेले तापमान वाढ.
एकात्मिक ट्रिपल-को-एक्सट्रूजन प्रक्रियेद्वारे उत्पादित. इन्सुलेशन जाडी हवेच्या अंतरांशिवाय एकसमान असते. हे 42kV पॉवर-फ्रिक्वेंसी व्होल्टेज चाचणीला 1 तास ब्रेकडाउनशिवाय स्थिरपणे सहन करू शकते. हे Qiancheng 21/35kV XLPE इन्सुलेटेड पॉवर केबलची कोर प्रेशर-बेअरिंग स्ट्रक्चर म्हणून काम करते.
आतील अर्ध-वाहक ढाल आणि बाह्य अर्ध-वाहक ढाल यांची एकत्रित रचना, जी विद्युत-क्षेत्र वितरणास समान करते आणि स्थानिक विद्युत-क्षेत्राच्या एकाग्रतेमुळे इन्सुलेशनचे नुकसान टाळते.
स्टील-टेप आर्मरिंग क्रशिंग फोर्स आणि भूमिगत उत्खननातून झालेल्या नुकसानास प्रतिकार करते. एचडीपीई बाह्य आवरण आम्ल-अल्कली गंज प्रतिरोध आणि अतिनील-वृद्धत्व प्रतिरोध प्रदान करते, अनेक बिछानाच्या परिस्थितीसाठी योग्य: थेट दफन, नाली स्थापना आणि केबल-ट्रे रूटिंग.
XLPE क्रॉस-लिंक केलेल्या सामग्रीचा तापमान प्रतिरोधक वर्ग 90℃ आहे. ते वितळल्याशिवाय 5 सेकंदांसाठी 250℃ वर अल्पकालीन ओव्हरलोड सहन करू शकते. दीर्घकालीन हेवी-लोड ट्रान्समिशन अंतर्गत इन्सुलेशन क्वचितच खराब होते, ज्यामुळे लाइन-फॉल्ट देखभालची वारंवारता कमी होते.
तांबे-मटेरियल इनकमिंग तपासणीपासून फिनिश-केबल वितरणापर्यंत चाचणी प्रक्रिया. व्होल्टेज-विथस्टँड, आंशिक डिस्चार्ज आणि थर्मल एजिंग यासह मुख्य चाचणी डेटा सिस्टममध्ये रेकॉर्ड केला जातो. खरेदीदार बॅच क्रमांकांद्वारे सर्व मूळ चाचणी डेटामध्ये प्रवेश करू शकतात.
परफॉर्मन्स कॉम्पॅक्ट-फॉर्म्ड कंडक्टर 92% वरील फिलिंग गुणांक प्राप्त करतो. सामान्य लूज-स्ट्रॅन्डेड केबल्सच्या तुलनेत, वास्तविक मापनात लाइन व्होल्टेज ड्रॉप सुमारे 7% कमी होते, दीर्घकालीन पॉवर-ग्रीड ऑपरेशन दरम्यान वीज-वापराचे नुकसान वाचवते.
सानुकूल करण्यायोग्य Qiancheng 21/35kV XLPE इन्सुलेटेड पॉवर केबल पर्याय: LSZH हॅलोजन-मुक्त लो-स्मोक शीथ, क्लास-ए ज्वाला-प्रतिरोधक प्रकार आणि आग-प्रतिरोधक प्रकार, विशेष अग्नि-संरक्षण कार्य परिस्थिती जसे की बोगदे आणि बंद पॉवर-वितरण कक्ष.
घालण्यापूर्वी खंदकाच्या तळाशी बारीक वाळूची उशी घाला. आर्मर्ड केबल्सची दफन खोली ≥0.8 मी. जड-वाहनांच्या रोलिंगच्या अधीन असलेले क्षेत्र टाळा. नंतरच्या उत्खननाद्वारे केबल कट ऑफ टाळण्यासाठी बांधकामानंतर पूर्ण मार्ग चिन्हांकित करा.
सिंगल Qiancheng 21/35kV XLPE इन्सुलेटेड पॉवर केबलसाठी, बेंडिंग त्रिज्या केबलच्या बाह्य व्यासाच्या 15 पट पेक्षा कमी नसावी. दाट स्टॅकिंगमुळे होणारी अतिउष्णता टाळण्यासाठी मल्टी-केबल व्यवस्थेसाठी उष्णता-वितरण अंतर राखून ठेवा.
तीव्र-गंजक सांडपाणी आणि प्रखर सूर्यप्रकाशात असुरक्षित बाहेरील संपर्कात दीर्घकाळ विसर्जन टाळा. बाह्य आवरण ठिसूळ होण्यापासून रोखण्यासाठी ० डिग्री सेल्सियसपेक्षा कमी तापमानात ठेवण्यापूर्वी केबल्स प्री-हीट करा.
बिछाना पूर्ण झाल्यानंतर पॉवर-फ्रिक्वेंसी व्होल्टेज-विदंड पुनर्परीक्षण केले जाईल. चाचण्या उत्तीर्ण झाल्यानंतरच पॉवर-ऑन स्विचिंगला परवानगी आहे. आमच्या व्यावसायिक तंत्रज्ञांना साइटवर स्वीकृती मार्गदर्शन प्रदान करण्यासाठी पाठवले जाऊ शकते.
उ: पारंपारिक सैल अडकलेल्या कंडक्टरच्या तुलनेत, कॉम्पॅक्ट केलेले बांधकाम कंडक्टरमधील अंतर कमी करू शकते आणि कमी विद्युत प्रतिकारांना समर्थन देऊ शकते. हे उच्च-वर्तमान लोडिंग अंतर्गत तापमान वाढ व्यवस्थापित करण्यात देखील मदत करते, जे दीर्घकालीन पॉवर ट्रान्समिशन अनुप्रयोगांसाठी उपयुक्त आहे.
A: XLPE इन्सुलेशनचे दीर्घकालीन ऑपरेटिंग तापमान 90℃ आहे. शॉर्ट-सर्किट किंवा अल्प-मुदतीच्या ओव्हरलोड परिस्थितीत, इन्सुलेशन एका विशिष्ट कालावधीसाठी 250℃ पर्यंत तापमानाचा सामना करू शकते. वास्तविक ऑपरेटिंग मर्यादा लागू केबल मानक आणि स्थापना अटींचे पालन करा.
A: आतील आणि बाहेरील अर्ध-संवाहक स्तर इन्सुलेशनभोवती विद्युत-क्षेत्र वितरण नियंत्रित करण्यास मदत करतात. कंडक्टर आणि इन्सुलेशन इंटरफेसवर स्थानिकीकृत इलेक्ट्रिक-फील्ड एकाग्रता कमी करून, शील्डिंग सिस्टम उच्च-व्होल्टेज ऑपरेशन दरम्यान स्थिर इन्सुलेशन कार्यप्रदर्शनास समर्थन देते.
A: जेथे थेट दफन करण्यासाठी अतिरिक्त यांत्रिक संरक्षण आवश्यक असते तेथे चिलखती बांधणीला प्राधान्य दिले जाते. खंदकाच्या तळाशी एक योग्य वाळू उशी प्रदान केली जाऊ शकते, आणि दफन खोली लागू प्रकल्प तपशील पूर्ण करणे आवश्यक आहे. केबल मार्ग देखील स्थापनेनंतर स्पष्टपणे चिन्हांकित केले जावे, विशेषत: ज्या भागात नंतर उत्खनन किंवा वाहनांची वाहतूक होऊ शकते.
A: एका केबलसाठी किमान बेंडिंग त्रिज्या त्याच्या बाह्य व्यासाच्या 15 पट पेक्षा कमी नसावी जोपर्यंत लागू तपशील अन्यथा नमूद करत नाही. जेव्हा अनेक केबल्स समांतर स्थापित केल्या जातात, तेव्हा उष्णता नष्ट होण्यासाठी पुरेसे अंतर राखले पाहिजे. अनावश्यक तापमान वाढ टाळण्यासाठी जास्त स्टॅकिंग टाळले पाहिजे.
उत्तर: या वातावरणासाठी निवडलेल्या केबल बांधकामाची पडताळणी केल्याशिवाय, मजबूत गंजणारे सांडपाणी आणि प्रखर सूर्यप्रकाशासह असुरक्षित बाह्य परिस्थितीचा दीर्घकाळ संपर्क टाळावा. 0 डिग्री सेल्सियसपेक्षा कमी वातावरणीय तापमानात स्थापनेसाठी, शीथला ठिसूळ नुकसान होण्याचा धोका कमी करण्यासाठी योग्य प्रीहीटिंग उपाय योजले पाहिजेत.
उ: स्थापनेनंतर, आवश्यक विद्युत तपासणी आणि पॉवर-फ्रिक्वेंसी व्होल्टेज विसंड चाचणी लागू मानक आणि प्रकल्प आवश्यकतांनुसार पूर्ण केली पाहिजे. आवश्यक चाचण्या उत्तीर्ण झाल्यानंतर आणि स्थापना स्वीकारल्यानंतरच सर्किट सक्रिय केले जावे. प्रकल्प-विशिष्ट स्वीकृती आवश्यकतांसाठी तांत्रिक सहाय्य प्रदान केले जाऊ शकते.
