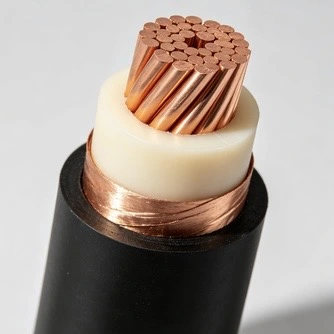

Qiancheng 8.7/15kV XLPE इन्सुलेटेड पॉवर केबल 15kV-श्रेणीच्या मध्यम-व्होल्टेज वीज वितरण प्रणालींमध्ये वापरली जाते, ज्यामध्ये नवीन स्थापना, नेटवर्क अपग्रेड आणि औद्योगिक ऊर्जा प्रकल्प समाविष्ट आहेत. उत्पादन श्रेणीमध्ये तांबे आणि ॲल्युमिनियम कंडक्टर पर्याय, भिन्न क्रॉस-सेक्शनल क्षेत्रे आणि आर्मर्ड किंवा नॉन-आर्मर्ड बांधकाम समाविष्ट आहेत. Qiancheng तपासणी, बॅच ओळख आणि उत्पादन शोधण्यायोग्यतेला समर्थन देण्यासाठी इन-हाउस चाचणी आणि उत्पादन रेकॉर्ड ठेवते.
XLPE इन्सुलेशनमध्ये पारंपारिक पीव्हीसी इन्सुलेशनपेक्षा कमी डायलेक्ट्रिक नुकसान होते आणि ते मध्यम-व्होल्टेज केबल सिस्टममध्ये मोठ्या प्रमाणावर वापरले जाते. त्याची क्रॉस-लिंक केलेली रचना निर्दिष्ट व्होल्टेज स्तरावर सतत ऑपरेशनसाठी आवश्यक थर्मल आणि इलेक्ट्रिकल वैशिष्ट्ये प्रदान करते. पुरवठा केलेला उत्पादन डेटा ±0.05 मिमी ची इन्सुलेशन जाडी सहिष्णुता निर्दिष्ट करतो, तर वास्तविक सहिष्णुता आणि चाचणी आवश्यकता लागू उत्पादन विनिर्देशानुसार सत्यापित केल्या पाहिजेत.
केबलमध्ये ≥25% च्या निर्दिष्ट लॅप दरासह दुहेरी तांबे-टेप शील्डिंग रचना समाविष्ट आहे. मेटॅलिक स्क्रीन केबलच्या इलेक्ट्रिक-फील्ड कंट्रोल सिस्टमचा भाग बनवते आणि निवडलेल्या बांधकामानुसार फॉल्ट-संबंधित प्रवाहासाठी एक परिभाषित मार्ग प्रदान करते. लागू तांत्रिक आवश्यकतांनुसार तयार-उत्पादन तपासणीमध्ये आंशिक-डिस्चार्ज आणि व्होल्टेज-विथस्टँड चाचणी समाविष्ट केली जाऊ शकते.
हलोजन-मुक्त लो-स्मोक शीथ पर्याय निर्दिष्ट केला जाऊ शकतो जेथे प्रकल्प अग्नि-कार्यक्षमता आवश्यकतांनुसार ज्वलन दरम्यान धूर आणि संक्षारक वायू उत्सर्जन कमी करणे आवश्यक आहे. पुरवठा केलेला तांत्रिक डेटा लागू चाचणी स्थितीसाठी ≥70% प्रकाश संप्रेषण दर्शवितो. विशिष्ट अग्निसुरक्षा मंजुरी आवश्यकता असलेल्या प्रकल्पांसाठी, उत्पादनापूर्वी आवश्यक मानक, चाचणी अहवाल आणि कागदपत्रांची पुष्टी केली पाहिजे.
तांबे आणि ॲल्युमिनियम कंडक्टर बांधकाम केबलला वेगवेगळ्या इलेक्ट्रिकल, इन्स्टॉलेशन आणि प्रकल्प-खर्चाच्या आवश्यकतांशी जुळवण्याची परवानगी देतात. तांबे उच्च विद्युत चालकता प्रदान करते, तर ॲल्युमिनियम कंडक्टरचे वजन कमी करू शकते आणि जेथे केबलचे वजन आणि लांब-अंतराची स्थापना लॉजिस्टिक महत्त्वाची असते तेथे त्याचा विचार केला जाऊ शकतो. अंतिम निवडीमध्ये ॲम्पॅसिटी, व्होल्टेज ड्रॉप, केबलची लांबी, इन्स्टॉलेशन अटी आणि टर्मिनेशनची आवश्यकता लक्षात घेतली पाहिजे.

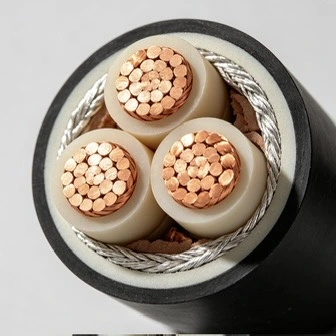

सिंगल-कोर आणि थ्री-कोर बांधकामांसह पुरवलेल्या डेटासह, सूचीबद्ध वैशिष्ट्यांमध्ये कंडक्टर आकारांची विस्तृत श्रेणी समाविष्ट आहे. आवश्यक तपशीलानुसार उपलब्धता, उत्पादन लांबी आणि कंडक्टर कॉन्फिगरेशनची पुष्टी केली पाहिजे. प्रोजेक्ट ऑर्डरसाठी, कंडक्टर सामग्री, क्रॉस-सेक्शनल एरिया, कोर व्यवस्था, आवरण बांधणी आणि केबलची लांबी चौकशीमध्ये स्पष्टपणे नमूद केली पाहिजे.
केबल ट्रे, बोगदे, खंदक आणि थेट दफन केलेल्या अनुप्रयोगांसाठी बांधकामांमध्ये केबलचा पुरवठा केला जाऊ शकतो. जेथे अतिरिक्त यांत्रिक संरक्षण आवश्यक असेल तेथे चिलखती बांधणीचा विचार केला जाऊ शकतो. म्यान सामग्री, मातीची स्थिती, अतिनील प्रदर्शन, ओलावा, रासायनिक संपर्क आणि बाह्य यांत्रिक भार यांचा एकत्रितपणे केवळ व्होल्टेज रेटिंगद्वारे केबल निवडण्याऐवजी पुनरावलोकन केले पाहिजे.

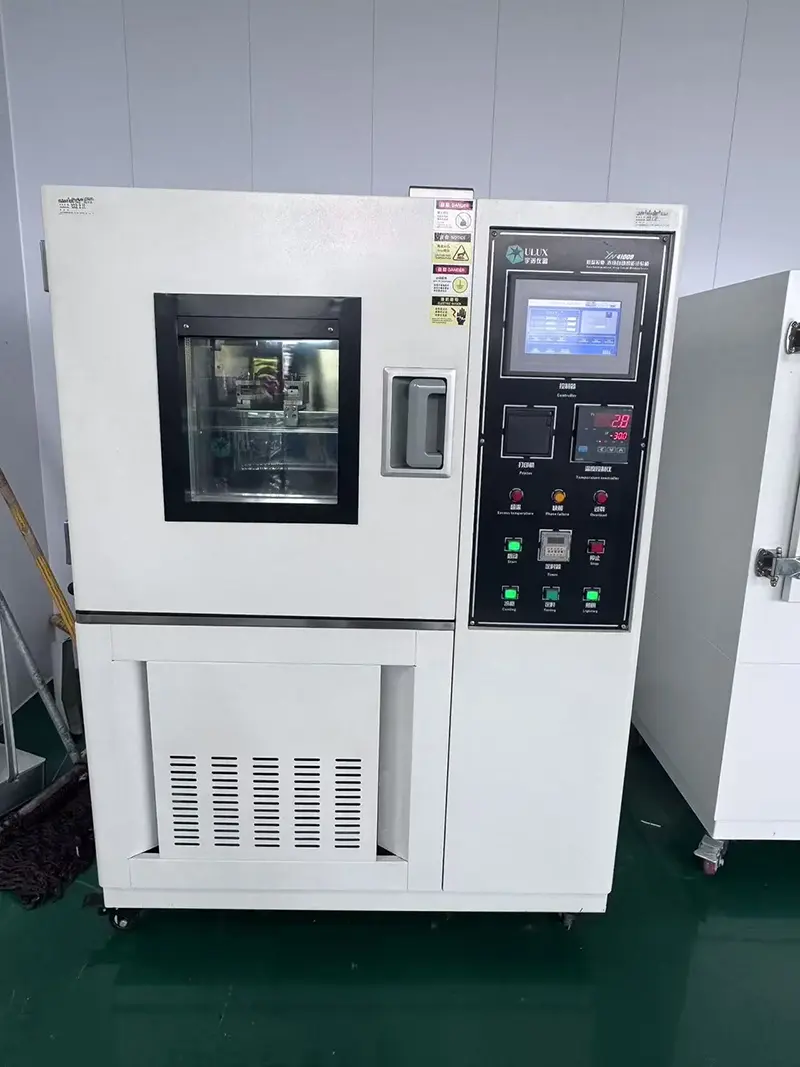

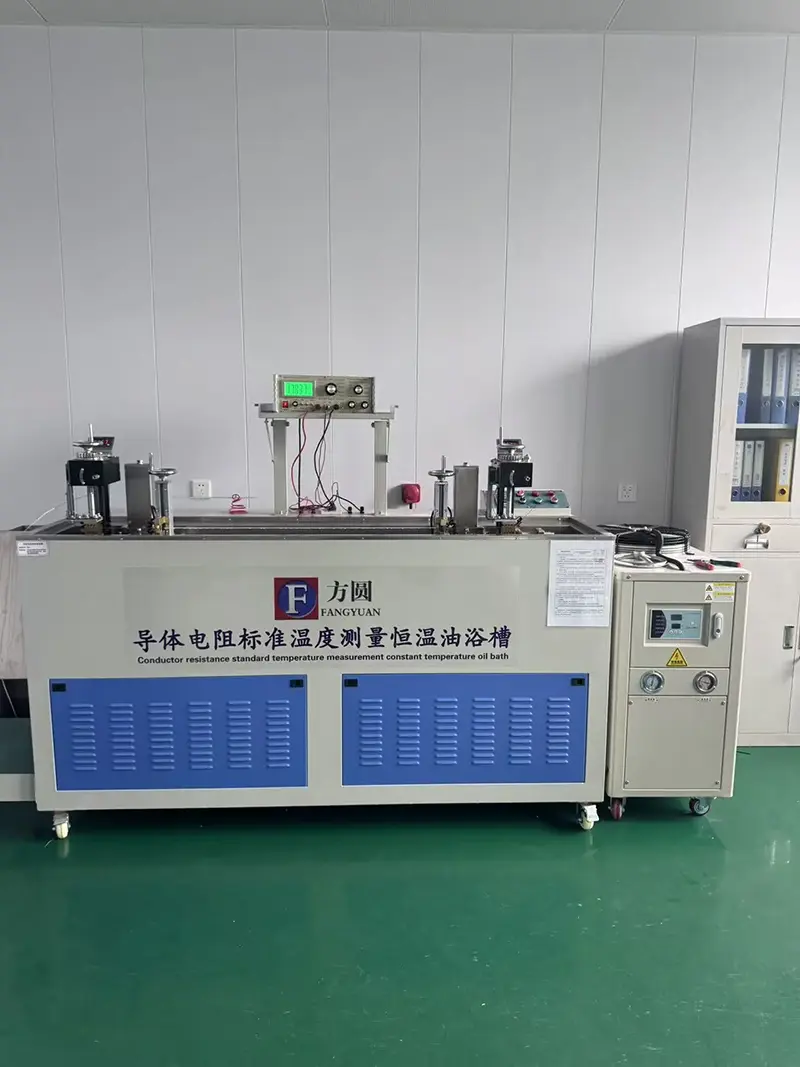

Qiancheng केबल उत्पादनांसाठी उत्पादन आणि चाचणी नोंदी ठेवते, ज्यामध्ये निवडलेल्या तपशीलानुसार संबंधित विद्युत आणि मितीय आवश्यकतांचा समावेश होतो. ऑर्डरच्या आधारावर, तपासणी दस्तऐवजीकरणामध्ये कंडक्टरचा प्रतिकार, इन्सुलेशन-संबंधित चाचण्या, व्होल्टेजचा प्रतिकार करणारे परिणाम आणि इतर निर्दिष्ट चाचणी रेकॉर्ड समाविष्ट असू शकतात. बॅच आयडेंटिफिकेशन तयार केबल आणि त्याचे उत्पादन दस्तऐवजीकरण दरम्यान शोधण्यायोग्यतेचे समर्थन करते.
|
नाममात्र कंडक्टर क्रॉस-सेक्शनल एरिया (mm²) |
इन्सुलेशन जाडी (मिमी) |
आवरणाची जाडी (मिमी) |
अंदाजे केबल बाह्य व्यास (मिमी) |
क्यू कंडक्टरचा डीसी प्रतिकार (Ω/किमी) |
अल कंडक्टरचा डीसी प्रतिकार (Ω/किमी) |
चाचणी व्होल्टेज (kV/5 मिनिट) |
हवेतील घन ची व्यापकता (A) |
अल इन एअर (A) ची व्यापकता |
थेट गाडलेल्या मातीमध्ये Cu ची व्यापकता (A) |
थेट दफन केलेल्या मातीमध्ये अलची क्षमता (A) |
|
1×251×35 |
४.५४.५ |
१.८१.८ |
2324 |
≤0.727≤0.524 |
≤1.20≤0.868 |
३०.५३०.५ |
140170 |
110135 |
150180 |
115135 |
|
1×501×70 |
४.५४.५ |
1.91.9 |
2527 |
≤0.387≤0.268 |
≤0.641≤0.443 |
३०.५३०.५ |
205260 |
160200 |
215265 |
160200 |
|
1×951×120 |
४.५४.५ |
२.०२.० |
2930 |
≤0.193≤0.153 |
≤0.320≤0.253 |
३०.५३०.५ |
315360 |
245280 |
315360 |
240270 |
|
1×1501×185 |
४.५४.५ |
२.१२.१ |
3234 |
≤0.124≤0.0991 |
≤0.206≤0.164 |
३०.५३०.५ |
410470 |
320365 |
405455 |
305345 |
|
1×2401×300 |
४.५४.५ |
२.२२.४ |
3639 |
≤0.0754≤0.0601 |
≤0.125≤0.100 |
३०.५३०.५ |
555640 |
435500 |
530595 |
400455 |
|
1×4001×500 |
४.५४.५ |
२.४२.५ |
4245 |
≤0.0470≤0.0366 |
≤0.0778≤0.0605 |
३०.५३०.५ |
745885 |
585680 |
680765 |
520595 |
|
1×6301×800 |
४.५४.५ |
२.५२.७ |
5055 |
≤0.0283≤0.0221 |
≤0.0469≤0.0367 |
३०.५३०.५ |
9801100 |
790910 |
860950 |
680765 |
|
1×10003×25 |
४.५४.५ |
२.९२.८ |
5950 |
≤0.0176≤0.727 |
≤०.०२९१≤१.२० |
३०.५३०.५ |
1230120 |
103090 |
1040125 |
850100 |
|
३×३५३×५० |
४.५४.५ |
2.92.9 |
5355 |
≤0.524≤0.387 |
≤0.868≤0.641 |
३०.५३०.५ |
140165 |
110130 |
155180 |
120140 |
|
३×७०३×९५ |
४.५४.५ |
२.९३.३ |
5863 |
≤0.268≤0.193 |
≤0.443≤0.320 |
३०.५३०.५ |
210255 |
165200 |
220265 |
170210 |
|
3×1203×180 |
४.५४.५ |
३.३३.६ |
6670 |
≤0.153≤0.124 |
≤0.253≤0.206 |
३०.५३०.५ |
290300 |
225225 |
300340 |
235260 |
|
३×१८५३×२४० |
४.५४.५ |
३.६३.६ |
7479 |
≤0.0991≤0.0754 |
≤0.164≤0.125 |
३०.५३०.५ |
375435 |
295345 |
380435 |
300345 |
|
३×३००३×४०० |
४.५४.५ |
३.८३.९ |
8489 |
≤0.0601≤0.0470 |
≤0.100≤0.0778 |
३०.५३०.५ |
495565 |
390450 |
485520 |
390440 |
मध्यम-व्होल्टेज केबल निवडीसाठी इन्सुलेशन स्थिती, विद्युत-क्षेत्र नियंत्रण आणि प्रकल्पासाठी लागू असलेल्या विद्युत चाचणी आवश्यकतांकडे लक्ष देणे आवश्यक आहे. केबलच्या इन्सुलेशन संरचनेचा भाग म्हणून XLPE इन्सुलेशन आणि मेटॅलिक शील्डिंग सिस्टम एकत्र काम करतात. दमट किंवा रासायनिक संपर्कात असलेल्या ठिकाणी स्थापनेसाठी, केवळ व्होल्टेज रेटिंगवर अवलंबून न राहता आवरण सामग्री आणि पर्यावरणीय प्रतिकार देखील तपासले पाहिजे.
रेल्वे परिवहन सुविधा, भूमिगत उपयुक्तता बोगदे, रुग्णालये आणि इतर बंद पायाभूत सुविधांसाठी, अग्नि-कार्यक्षमता आवश्यकता म्यान बांधकामाच्या निवडीवर परिणाम करू शकतात. जेथे हॅलोजन-मुक्त लो-स्मोक केबल निर्दिष्ट केली आहे, तेथे ऑर्डर देण्यापूर्वी आवश्यक धूर, ज्वाला आणि गॅस-उत्सर्जन चाचणी मानकांची प्रकल्प तपशीलासह पुष्टी केली पाहिजे.
वास्तविक इलेक्ट्रिकल आणि इंस्टॉलेशन पॅरामीटर्स वापरून तांबे आणि ॲल्युमिनियम आवृत्त्यांची तुलना केली पाहिजे. महत्त्वाच्या घटकांमध्ये कंडक्टरचा प्रतिकार, अनुज्ञेय प्रवाह, व्होल्टेज ड्रॉप, केबलचे वजन, मार्गाची लांबी, समाप्ती पद्धत आणि स्थापना खर्च यांचा समावेश होतो. तांत्रिक सारणीतील ॲम्पॅसिटी व्हॅल्यूज प्रकल्पाच्या वास्तविक बिछानाच्या परिस्थितीसह वापरल्या पाहिजेत कारण परवानगीयोग्य प्रवाह स्थापना आणि पर्यावरणीय घटकांवर अवलंबून असतो.
प्रकल्पाच्या खरेदीसाठी, नमुना तपशील कंडक्टर सामग्री, क्रॉस-सेक्शनल एरिया, कोर कॉन्फिगरेशन, इन्सुलेशन, शीथ आणि रेटेड व्होल्टेजमधील अंतिम उत्पादन तपशीलाशी जुळले पाहिजे. बॅच तपासणी रेकॉर्ड शिपमेंटपूर्वी मान्य केलेल्या तांत्रिक आवश्यकतांनुसार तयार उत्पादनांची तपासणी करण्यासाठी एक व्यावहारिक संदर्भ प्रदान करतात.
परदेशातील प्रकल्पांसाठी, उत्पादनापूर्वी आवश्यक तांत्रिक कागदपत्रे ओळखली पाहिजेत. करार आणि गंतव्य आवश्यकतांवर अवलंबून, दस्तऐवज पॅकेजमध्ये उत्पादन तपशील, चाचणी अहवाल, तपासणी रेकॉर्ड आणि प्रकल्प किंवा लागू नियमांद्वारे आवश्यक प्रमाणपत्रे समाविष्ट असू शकतात. ऑर्डरनुसार आवश्यक असेल तेथे चिनी आणि इंग्रजी कागदपत्रे तयार केली जाऊ शकतात.
Qiancheng 8.7/15kV XLPE इन्सुलेटेड पॉवर केबल निवडलेल्या बांधकामानुसार केबल ट्रे, केबल बोगदे, केबल खंदक आणि नळांमध्ये स्थापित केली जाऊ शकते. माती आणि यांत्रिक परिस्थिती योग्य असेल तेथे थेट दफन करण्याचा विचार केला जाऊ शकतो; जेव्हा अतिरिक्त यांत्रिक संरक्षण आवश्यक असते तेव्हा बख्तरबंद बांधकाम वापरले जाते.
स्थापनेदरम्यान, निर्दिष्ट किमान बेंडिंग त्रिज्या राखली पाहिजे आणि केबलला तीक्ष्ण कडा आणि जास्त खेचणाऱ्या शक्तींपासून संरक्षित केले पाहिजे. जेथे सभोवतालचे तापमान 0 डिग्री सेल्सियसपेक्षा कमी असते, तेथे पुरवठा केलेल्या स्थापनेची आवश्यकता केबल टाकण्यापूर्वी 5 डिग्री सेल्सियसपेक्षा जास्त गरम करणे आवश्यक आहे. सिंगल-कोर एसी केबल्स स्टीलच्या नळांमध्ये स्वतंत्रपणे स्थापित करू नयेत कारण प्रेरित एडी-करंट हीटिंग केबल ऑपरेशनवर परिणाम करू शकते.
सामान्य अनुप्रयोगांमध्ये खाणींमध्ये मध्यम-व्होल्टेज वीज वितरण, रासायनिक संयंत्रे आणि मोठ्या औद्योगिक सुविधांचा समावेश होतो. अंतिम बांधकाम लोड, स्थापना मार्ग, पर्यावरणीय प्रदर्शन आणि यांत्रिक संरक्षणाच्या आवश्यक पातळीनुसार निवडले पाहिजे.
रेल्वे ट्रान्झिट सुविधा आणि भूमिगत उपयुक्तता बोगद्यांमधील मध्यम-व्होल्टेज वितरण नेटवर्कसाठी अतिरिक्त अग्नि-कार्यक्षमता विचारांची आवश्यकता असू शकते. जेथे प्रकल्पाच्या वैशिष्ट्यांमध्ये कमी धूर आणि हॅलोजन-मुक्त सामग्रीची आवश्यकता असते, तेथे संबंधित आवरण बांधकाम निर्दिष्ट केले जाऊ शकते.
केबल मध्यम-व्होल्टेज वितरण आणि नवीन सबस्टेशन, नेटवर्क नूतनीकरण आणि प्रादेशिक वीज वितरणाशी संबंधित ट्रान्समिशन सर्किट्सवर लागू केली जाऊ शकते. कंडक्टर आकार आणि स्थापना पद्धत गणना केलेल्या लोड आणि मार्ग परिस्थितीशी जुळली पाहिजे.
रुग्णालये, व्यापारी संकुले आणि इतर मोठ्या इमारती अंतर्गत किंवा येणाऱ्या वीज वितरणासाठी मध्यम-व्होल्टेज केबल सिस्टम वापरू शकतात. केबलचे बांधकाम ठरवताना अग्नि-कार्यक्षमता, राउटिंग स्पेस, यांत्रिक संरक्षण आणि देखभाल प्रवेश यांचा एकत्रितपणे विचार केला पाहिजे.
A: कॉपर-टेप शील्ड इलेक्ट्रिक-फील्ड कंट्रोल आणि ग्राउंडिंग सिस्टमचा भाग बनते. पुरवलेले तपशील ≥25% शील्ड लॅप रेट देते, तर आंशिक-डिस्चार्ज आणि व्होल्टेज-विथस्टँड चाचण्या लागू आवश्यकतेनुसार तयार केबलची विद्युत स्थिती सत्यापित करण्यासाठी वापरली जाऊ शकतात.
A: XLPE मध्ये इलेक्ट्रिकल आणि थर्मल वैशिष्ट्ये आहेत ज्यामुळे ते मध्यम-व्होल्टेज पॉवर केबल्समध्ये मोठ्या प्रमाणावर वापरले जाते, ज्यामध्ये कमी डायलेक्ट्रिक नुकसान आणि वॉटर-ट्री वृध्दत्वास प्रतिकार यांचा समावेश होतो. केबल बांधकाम, चाचणी परिणाम आणि स्थापनेच्या परिस्थितीसह वास्तविक इन्सुलेशन कामगिरीचे मूल्यांकन केले पाहिजे.
उ: जेथे प्रकल्प विनिर्देश धूर निर्मिती, हॅलोजन सामग्री किंवा संक्षारक ज्वलन उत्पादनांवर विशेष भर देते तेथे याचा विचार केला जाऊ शकतो. हे बंदिस्त किंवा घनतेने व्यापलेल्या पायाभूत सुविधांमध्ये सामान्य आहे. ऑर्डर करण्यापूर्वी लागू अग्नि-कार्यक्षमता मानक आणि आवश्यक चाचणी दस्तऐवजांची पुष्टी केली पाहिजे.
A: जेव्हा निवडलेले आवरण आणि केबलचे बांधकाम वास्तविक परिस्थितीशी जुळते तेव्हा या वातावरणासाठी याचा विचार केला जाऊ शकतो. निवड करताना आर्द्रता, रासायनिक प्रदर्शन, तापमान, मातीची स्थिती आणि यांत्रिक भार यांचे पुनरावलोकन केले पाहिजे. केवळ XLPE इन्सुलेशनची उपस्थिती प्रत्येक औद्योगिक वातावरणासाठी केबल योग्य आहे की नाही हे निर्धारित करत नाही.
A: आर्मर्ड बांधणीचा सामान्यतः विचार केला जातो जेथे केबलला अतिरिक्त यांत्रिक शक्तींचा अनुभव येऊ शकतो, विशेषत: थेट-दफन केलेल्या स्थापनेमध्ये. केबल ट्रे, बोगदे आणि संरक्षित खंदकांसाठी, जेव्हा स्थापनेची परिस्थिती पुरेसे यांत्रिक संरक्षण प्रदान करते तेव्हा एक नॉन-आर्मर्ड बांधकाम पुरेसे असू शकते.
A: पुरवलेल्या तांत्रिक तक्त्यामध्ये विविध तांबे आणि ॲल्युमिनियम कंडक्टर आकारांसह एकाधिक सिंगल-कोर आणि तीन-कोर कॉन्फिगरेशन समाविष्ट आहेत. आवश्यक कंडक्टर सामग्री, क्रॉस-सेक्शनल एरिया, कोरची संख्या आणि केबलची लांबी प्रोजेक्ट लोड गणना आणि स्थापना पद्धतीच्या विरूद्ध पुष्टी केली पाहिजे.
A: तांबे आणि ॲल्युमिनियमची विद्युत प्रवाह वाहून नेण्याची क्षमता, कंडक्टरचा प्रतिकार, व्होल्टेज ड्रॉप, केबलचे वजन, मार्गाची लांबी, समाप्ती आवश्यकता आणि स्थापना परिस्थितीनुसार तुलना केली पाहिजे. सारणीतील वर्तमान रेटिंग ही नमूद केलेल्या इंस्टॉलेशन परिस्थितीसाठी संदर्भ मूल्ये आहेत आणि प्रत्येक प्रकल्पासाठी सार्वत्रिक मूल्ये मानली जाऊ नयेत.
A: केबलचे बांधकाम, चिलखतीची आवश्यकता, मातीची परिस्थिती, दफन मार्ग, यांत्रिक संरक्षण, वाकणारी त्रिज्या आणि इंस्टॉलेशनचे लागू तापमान तपासा. केबल मार्गावरून तीक्ष्ण वस्तू काढून टाकल्या पाहिजेत आणि स्थापनेने प्रकल्पाच्या निर्दिष्ट हाताळणी आणि चाचणी प्रक्रियेचे पालन केले पाहिजे. सिंगल-कोर AC केबल्ससाठी, अतिप्रेरित गरम टाळण्यासाठी मेटॅलिक कंड्युट्समधील व्यवस्थेचे देखील पुनरावलोकन केले पाहिजे.
कोटेशनची विनंती करताना, रेट केलेले व्होल्टेज, कंडक्टर साहित्य, क्रॉस-सेक्शनल एरिया, कोर कॉन्फिगरेशन, केबलची लांबी, इंस्टॉलेशन पद्धत आणि ऍप्लिकेशन वातावरण प्रदान करा. ही माहिती केबल बांधकाम आणि तांत्रिक दस्तऐवजीकरण वास्तविक प्रकल्प आवश्यकतांच्या विरूद्ध तपासण्याची परवानगी देते.
