कॉपर XLPE फायर रेझिस्टंट लो व्होल्टेज पॉवर केबल ऑक्सिजन-फ्री कॉपर कंडक्टर, XLPE इन्सुलेशन आणि फायर-रेझिस्टंट बॅरियर लेयरचा अवलंब करते. ते आगीच्या परिस्थितीत वीज-पुरवठा क्षमता राखू शकते. सामान्य ज्वाला-प्रतिरोधक केबल्सपेक्षा वेगळे, यात उच्च सुरक्षा पातळी आहे आणि परदेशातील सार्वजनिक इमारती आणि उच्च-जोखीम असलेल्या परिसरांमध्ये आपत्कालीन वीज वितरणासाठी प्राधान्य केबल म्हणून काम करते.
|
नाममात्र विभाग (mm²) |
कंडक्टर वायरची किमान संख्या |
कंडक्टर बाह्य व्यास (मिमी) |
XLPE इन्सुलेशन/मिमीची नाममात्र जाडी |
इन्सुलेशन/मिमीचा अंदाजे बाह्य व्यास |
20℃(Ω/km) वर कमाल कंडक्टर प्रतिरोध तांबे |
|
1.5 |
1 |
१.३६±०.०२ |
0.7 |
3.0 |
12.1 |
|
1.5 (B) |
7 |
१.५६±०.०२ |
0.7 |
3.2 |
12.1 |
|
2.5 |
1 |
१.७५±०.०२ |
0.7 |
3.4 |
7.41 |
|
2.5 (B) |
7 |
२.०१±०.०२ |
0.7 |
3.6 |
7.41 |
|
4 |
1 |
२.२२±०.०२ |
0.7 |
3.8 |
4.61 |
|
४ (ब) |
7 |
२.५२±०.०२ |
0.7 |
4.1 |
4.61 |
|
6 |
1 |
२.७२±०.०३ |
0.7 |
4.3 |
3.08 |
|
६ (ब) |
7 |
३.०९±०.०३ |
0.7 |
4.7 |
3.08 |
|
10 |
6 |
३.९±०.१० |
0.7 |
5.5 |
1.83 |
|
16 |
6 |
५.०±०.१० |
0.7 |
6.6 |
1.15 |
|
25 |
6 |
६.१±०.१० |
0.9 |
8.1 |
0.727 |
|
35 |
6 |
७.१±०.१० |
0.9 |
9.0 |
0.524 |
|
50 |
6 |
८.२±०.१५ |
1.0 |
10.4 |
0.387 |
|
70 |
12 |
९.८±०.१५ |
1.1 |
12.2 |
0.268 |
|
95 |
15 |
11.6±0.15 |
1.1 |
14.0 |
0.193 |
|
120 |
18 |
१३.२±०.१५ |
1.2 |
15.8 |
0.153 |
|
150 |
18 |
१४.६±०.२० |
1.4 |
17.6 |
0.124 |
|
185 |
30 |
१६.२±०.२० |
1.6 |
19.6 |
0.0991 |
|
240 |
34 |
१८.५±०.२० |
1.7 |
22.1 |
0.0754 |
|
300 |
34 |
20.5±0.20 |
1.8 |
24.3 |
0.0601 |
|
400 |
53 |
२३.३±०.२० |
2.0 |
27.5 |
0.0470 |
उत्कृष्ट चालकता आणि स्थिर प्रतिकार दीर्घकालीन ऑपरेशन दरम्यान कमी उष्णता निर्माण करतात. मल्टी-स्ट्रँड स्ट्रेंडेड स्ट्रक्चर जटिल परिस्थितींमध्ये घालण्यासाठी अधिक लवचिकता प्रदान करते.
पारंपारिक पीव्हीसी इन्सुलेशनच्या तुलनेत, ते उत्कृष्ट उष्णता प्रतिरोधकता, वृद्धत्वविरोधी कार्यप्रदर्शन आणि रासायनिक गंज प्रतिरोधक क्षमता प्रदान करते. त्याचे दीर्घकालीन ऑपरेटिंग तापमान मोठ्या प्रमाणात सुधारित इन्सुलेशन स्थिरतेसह 90℃ पर्यंत पोहोचू शकते.
ही कोर विभेदक सामग्री अभ्रक अग्नि-प्रतिरोधक थर स्वीकारते. ओपन-फ्लेम जळण्याच्या संपर्कात आल्यावर, कंडक्टरवरील उच्च-तापमानाची धूप रोखण्यासाठी आणि आगीच्या परिस्थितीत अल्पकालीन सतत वीज पुरवठ्याची हमी देण्यासाठी ते कठोर उष्णता-इन्सुलेट कार्बनयुक्त थर तयार करते.
पोशाख-प्रतिरोधक, ओलावा-पुरावा आणि अतिनील-प्रतिरोधक. हे केबलचे संपूर्ण सेवा आयुष्य वाढवण्यासाठी घराबाहेर आणि केबल खंदकांमध्ये ओलावा आणि सौम्य गंजला प्रतिकार करते.

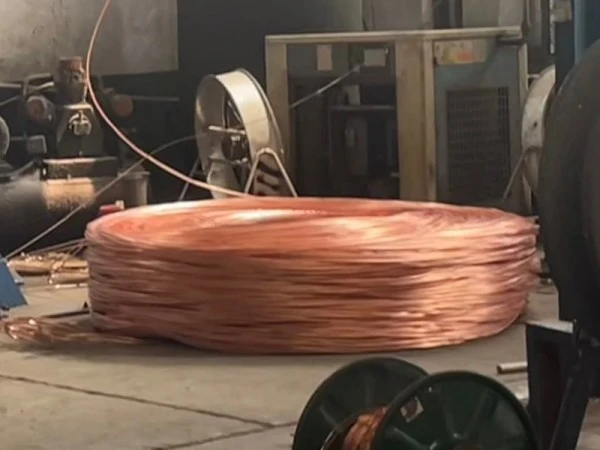

तांबे साहित्य, XLPE पेलेट्स आणि अभ्रक अग्नि-प्रतिरोधक टेपसाठी सॅम्पलिंग चाचण्या केल्या जातात. गैर-अनुरूप कच्चा माल उत्पादनास प्रतिबंधित आहे.
आयामी विचलन आणि असमान रॅपिंग टाळण्यासाठी कंडक्टर क्रॉस-सेक्शन, इन्सुलेशन जाडी आणि आग-प्रतिरोधक रॅपिंग प्रक्रियेचे वास्तविक वेळेत परीक्षण केले जाते.

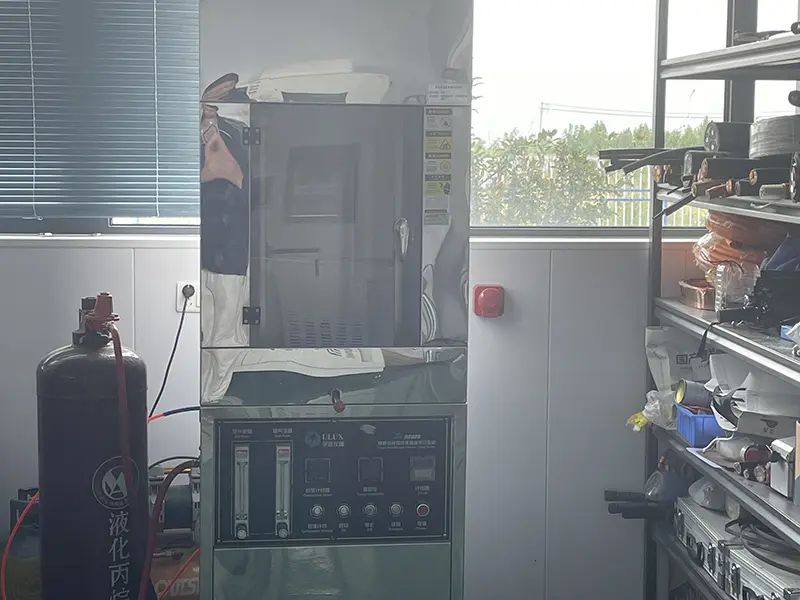

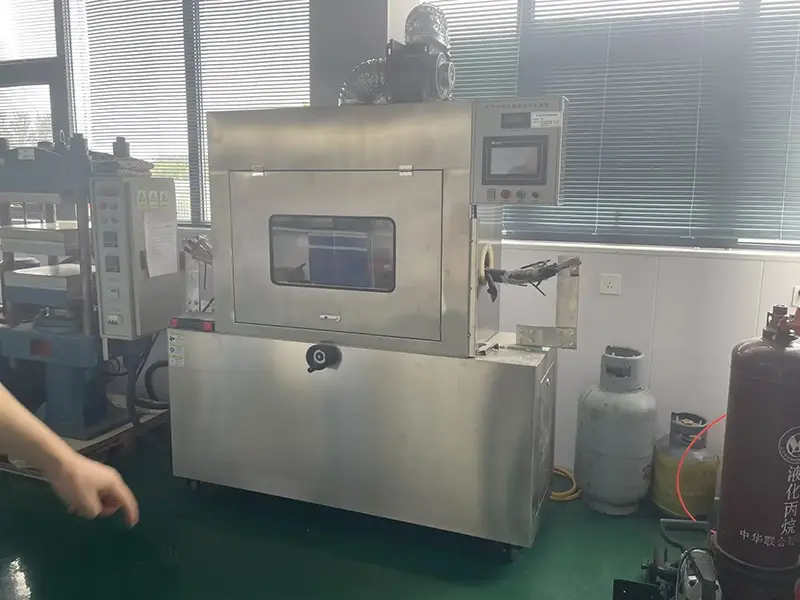

डीसी रेझिस्टन्स टेस्ट, पॉवर-फ्रिक्वेंसी विदस्टँड-व्होल्टेज टेस्ट, इन्सुलेशन-रेझिस्टन्स टेस्ट, फायर-रेझिस्टंट बर्निंग टेस्ट, एजिंग टेस्ट आणि लो-टेम्परेचर बेंडिंग टेस्ट इंजिनीअरिंग सर्व्हिस कंडिशनचं पूर्णपणे अनुकरण करतात.
देखावा, तपशील आणि पॅकेजिंगची आयटम-दर-आयटमची तपासणी केली जाते. प्रत्येक बॅचसाठी चाचणी संग्रहण ठेवलेले आहेत. परदेशी प्रकल्प स्वीकृती आणि सीमाशुल्क-क्लिअरन्स आवश्यकता पूर्ण करण्यासाठी इंग्रजी-भाषेतील चाचणी दस्तऐवज जारी केले जाऊ शकतात.
वर्तमान वाहून नेणारे माध्यम. उच्च-वाहकता ऑक्सिजन-मुक्त तांबे स्थिर उर्जा प्रसारण सुनिश्चित करते.
कोर विशिष्ट रचना. हे आग दरम्यान उच्च तापमान वेगळे करते आणि सर्किट वीज पुरवठा राखते, जे सामान्य पॉवर केबल्सपेक्षा सर्वात मोठे फरक आहे.
मुख्य इलेक्ट्रिकल-इन्सुलेशन घटक, उच्च-तापमान प्रतिरोधक आणि वृद्धत्वविरोधी, दीर्घकालीन ऑपरेशनमध्ये क्रॅक करणे सोपे नाही.
केबल कॉम्पॅक्ट आणि गोल बनवते आणि यांत्रिक कॉम्प्रेशन प्रतिरोध सुधारते.
घर्षण, ओलावा, सूर्यप्रकाश आणि सौम्य मातीची गंज यांच्यापासून यांत्रिक संरक्षण प्रदान करते.
मल्टि-लेयर स्ट्रक्चर दुहेरी क्षमतांची जाणीव करण्यासाठी समन्वयाने कार्य करते: सामान्य स्थितीत स्थिर वीज प्रेषण आणि अग्निशमन परिस्थितीत अल्पकालीन सतत वीजपुरवठा.
आग-प्रतिरोधक बर्निंग चाचण्या पास करते. हे आपत्कालीन प्रकाश, अग्निशमन पंप आणि अलार्म सिस्टमचे कार्य सुनिश्चित करण्यासाठी ओपन-फ्लेम परिस्थितीत विशिष्ट कालावधीसाठी सामान्य वीज पुरवठा राखू शकते. सामान्य ज्वाला-प्रतिरोधक केबल्स केवळ आगीचा प्रसार कमी करू शकतात आणि वीज पुरवठा टिकवून ठेवू शकत नाहीत.
XLPE इन्सुलेशन दीर्घकालीन ऑपरेटिंग तापमान 90℃ आणि उच्च शॉर्ट-सर्किट तापमान सहन करण्यास अनुमती देते, PVC-इन्सुलेटेड केबल्सपेक्षा जास्त उष्णता-प्रतिरोधक कामगिरीसह.
क्रॉस-लिंक केलेले पॉलीथिलीन मटेरियल हे यूव्ही-प्रतिरोधक आणि उष्मा-वृद्धत्व-प्रतिरोधक आहे जे इनडोअर केबल ट्रेवर आणि बाहेरील ओव्हरहेड परिस्थितीत दीर्घकाळ घालवते.
दाट आवरण ओलावा अवरोधित करते, ओलावा केबल खंदक आणि भूमिगत घालण्यासाठी योग्य. हे कमकुवत ऍसिड आणि कमकुवत-अल्कली गंजला प्रतिकार करते.
कॉम्पॅक्ट एकंदर रचना चांगली कॉम्प्रेशन आणि पुल-रेझिस्टन्स देते, सिव्हिल-बांधकाम कामाच्या दरम्यान नुकसानास प्रतिकार करते.
उ: सामान्य ज्वाला-प्रतिरोधक केबल्स मुख्यत्वे ज्वालाचा प्रसार मर्यादित करण्याच्या उद्देशाने असतात, तर अग्निरोधक केबल्स आगीच्या परिस्थितीत विशिष्ट कालावधीसाठी सर्किट अखंडता राखण्यासाठी बांधल्या जातात. केबलमध्ये अभ्रक अग्नि-प्रतिरोधक स्तर समाविष्ट केले जातात जे आग लागण्याच्या दरम्यान विद्युत सातत्य राखण्यास मदत करतात, ज्यामुळे ते अग्निशामक पंप, आपत्कालीन प्रकाश आणि अलार्म सिस्टम सेवा देणाऱ्या सर्किट्सना लागू होते.
A: XLPE इन्सुलेशनमध्ये 90℃ पर्यंत निर्दिष्ट दीर्घकालीन ऑपरेटिंग तापमान असते. हे चांगली थर्मल स्थिरता आणि वृद्धत्व आणि रासायनिक प्रदर्शनास प्रतिरोध प्रदान करते. PVC इन्सुलेशनच्या तुलनेत, XLPE सामान्यत: निवडलेल्या केबल स्पेसिफिकेशन आणि इन्स्टॉलेशन अटींच्या अधीन राहून उच्च सतत ऑपरेटिंग तापमान आवश्यक असलेल्या ऍप्लिकेशनसाठी अधिक योग्य आहे.
A: आग-प्रतिरोधक थर अभ्रक फायर-प्रतिरोधक टेपपासून बनविला जातो. उच्च-तापमानाच्या ज्वालाच्या संपर्कात, अभ्रक त्याचे इन्सुलेटिंग गुणधर्म राखून ठेवते आणि कंडक्टरभोवती उष्णता-प्रतिरोधक अडथळा बनवते, ज्यामुळे विद्युत इन्सुलेशन प्रणालीचे संरक्षण होते आणि निर्दिष्ट आग-प्रतिरोधक कालावधीसाठी सर्किट सातत्य राखण्यात मदत होते.
A: तपासणीमध्ये कच्चा माल तपासणे, उत्पादन-लाइन निरीक्षण, तयार-उत्पादन कंडक्टर प्रतिरोध चाचणी, पॉवर-फ्रिक्वेंसी विदस्टँड-व्होल्टेज चाचणी, इन्सुलेशन-प्रतिरोधक चाचणी, अग्नि-प्रतिरोधक बर्निंग चाचण्या, वृद्धत्वाच्या चाचण्या आणि कमी-तापमान झुकण्याच्या चाचण्या समाविष्ट असू शकतात. संबंधित चाचणी नोंदी बॅचद्वारे ठेवल्या जाऊ शकतात आणि परदेशी प्रकल्पांच्या दस्तऐवजीकरण आवश्यकतांनुसार इंग्रजी-भाषेतील तांत्रिक किंवा चाचणी दस्तऐवज प्रदान केले जाऊ शकतात.
उ: केबल घालण्याची लागू पद्धत केबल बांधकाम आणि साइटच्या परिस्थितीवर अवलंबून असते. आवरण ओलावा, अतिनील प्रदर्शन आणि कमकुवत ऍसिड किंवा कमकुवत अल्कली वातावरणापासून संरक्षण प्रदान करते. इनडोअर केबल ट्रे, आउटडोअर ओव्हरहेड रूटिंग, दमट केबल खंदक आणि यांत्रिक, पर्यावरणीय आणि इंस्टॉलेशन आवश्यकतांची पुष्टी केलेल्या काही थेट-पुरेलेल्या अनुप्रयोगांसाठी केबलचा विचार केला जाऊ शकतो.
उत्तर: मुख्य बांधकाम पाच स्तरांमध्ये वर्णन केले जाऊ शकते:
1. विद्युत प्रवाह प्रसारासाठी ऑक्सिजन मुक्त तांबे कंडक्टर;
2. आग-प्रतिरोधक अभ्रक थर आगीच्या परिस्थितीत सर्किट सातत्य राखण्यासाठी मदत करण्यासाठी;
3. XLPE इन्सुलेशन लेयर इलेक्ट्रिकल इन्सुलेशन आणि थर्मल स्थिरता प्रदान करते;
4. स्ट्रक्चरल सपोर्ट आणि मितीय स्थिरतेसाठी फिलर लेयर;
5. बाह्य आवरण यांत्रिक पोशाख, ओलावा आणि बाह्य प्रदर्शनापासून संरक्षण प्रदान करते.
एकत्रित बांधकाम सामान्य पॉवर ट्रांसमिशन आणि अग्नि-प्रतिरोधक सर्किट आवश्यकता दोन्हीकडे लक्ष देते.
A: कंडक्टर उच्च-शुद्धता ऑक्सिजन-मुक्त तांबे बनलेले आहे. अडकलेल्या कंडक्टरचे बांधकाम समान क्रॉस-सेक्शनच्या घन कंडक्टरपेक्षा अधिक लवचिकता प्रदान करते, ज्यामुळे केबल ट्रे, कंड्युट्स आणि इतर मर्यादित वायरिंग स्पेसमध्ये रूटिंग आणि कनेक्शनचे काम सोपे होते. विद्युत कार्यक्षमतेचे मूल्यांकन कंडक्टरच्या आकारमानानुसार आणि लागू केबल विनिर्देशानुसार केले जावे.
A: XLPE इन्सुलेशनची शॉर्ट-सर्किट तापमान मर्यादा लागू केबल मानक आणि ऑपरेटिंग शर्तींच्या अधीन, निर्दिष्ट अल्प कालावधीसाठी 250℃ पर्यंत असते. डिलिव्हरीपूर्वी तयार केबल्स पॉवर-फ्रिक्वेंसी विसस्टेंड-व्होल्टेज आणि इन्सुलेशन-प्रतिरोध चाचणीतून जाऊ शकतात. आर्द्र भूमिगत स्थापनेसाठी, म्यान, इन्सुलेशन प्रणाली, ड्रेनेज परिस्थिती आणि बिछानाची पद्धत या सर्वांचा दीर्घकालीन विद्युत कार्यप्रदर्शन राखण्यासाठी विचार केला पाहिजे.
