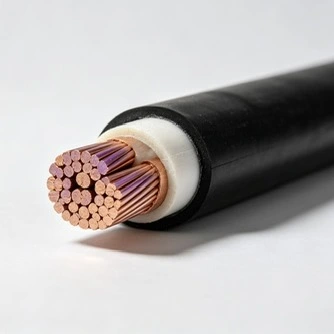

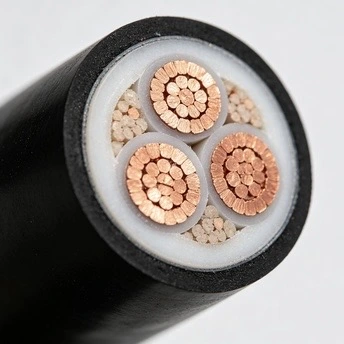

Qiancheng Copper XLPE LSZH लो व्होल्टेज पॉवर केबल इमारती आणि पायाभूत सुविधांमध्ये कमी-व्होल्टेज वीज वितरणासाठी डिझाइन केली आहे जिथे कमी धूर आणि हॅलोजन-मुक्त केबल बांधकाम निर्दिष्ट केले आहे. हे मेट्रो सुविधा, रुग्णालये, कार्यालयीन इमारती, उपयुक्तता बोगदे आणि इतर संलग्न क्षेत्रांमध्ये वापरले जाऊ शकते, आवश्यक भार, स्थापनेची पद्धत आणि प्रकल्प वैशिष्ट्यांनुसार कंडक्टरचे आकार निवडले जातात.
|
नाममात्र कंडक्टर क्रॉस-सेक्शन (mm²) |
कंडक्टर वायरची किमान संख्या |
कंडक्टर बाह्य व्यास (मिमी) |
नाममात्र XLPE इन्सुलेशन जाडी (मिमी) |
अंदाजे इन्सुलेशन बाह्य व्यास (मिमी) |
कमाल 20℃ कॉपर (Ω/किमी) वर कंडक्टरचा प्रतिकार |
|
1.5 |
1 |
१.३६±०.०२ |
0.7 |
3.0 |
12.1 |
|
1.5 (B) |
7 |
१.५६±०.०२ |
0.7 |
3.2 |
12.1 |
|
2.5 |
1 |
१.७५±०.०२ |
0.7 |
3.4 |
7.41 |
|
2.5 (B) |
7 |
२.०१±०.०२ |
0.7 |
3.6 |
7.41 |
|
4 |
1 |
२.२२±०.०२ |
0.7 |
3.8 |
4.61 |
|
४ (ब) |
7 |
२.५२±०.०२ |
0.7 |
4.1 |
4.61 |
|
6 |
1 |
२.७२±०.०३ |
0.7 |
4.3 |
3.08 |
|
6 (B) |
7 |
३.०९±०.०३ |
0.7 |
4.7 |
3.08 |
|
10 |
6 |
३.९±०.१० |
0.7 |
5.5 |
1.83 |
|
16 |
6 |
५.०±०.१० |
0.7 |
6.6 |
1.15 |
|
25 |
6 |
६.१±०.१० |
0.9 |
8.1 |
0.727 |
|
35 |
6 |
७.१±०.१० |
0.9 |
9.0 |
0.524 |
|
50 |
6 |
८.२±०.१५ |
1.0 |
10.4 |
0.387 |
|
70 |
12 |
९.८±०.१५ |
1.1 |
12.2 |
0.268 |
|
95 |
15 |
11.6±0.15 |
1.1 |
14.0 |
0.193 |
|
120 |
18 |
१३.२±०.१५ |
1.2 |
15.8 |
0.153 |
|
150 |
18 |
१४.६±०.२० |
1.4 |
17.6 |
0.124 |
|
185 |
30 |
१६.२±०.२० |
1.6 |
19.6 |
0.0991 |
|
240 |
34 |
१८.५±०.२० |
1.7 |
22.1 |
0.0754 |
|
300 |
34 |
20.5±0.20 |
1.8 |
24.3 |
0.0601 |
|
400 |
53 |
२३.३±०.२० |
2.0 |
27.5 |
0.0470 |
कॉपर XLPE LSZH लो व्होल्टेज पॉवर केबल कंडक्टर आणि आसपासच्या केबल घटकांमधील विद्युत पृथक्करणासाठी XLPE इन्सुलेशन वापरते. XLPE पारंपारिक पीव्हीसी इन्सुलेशनपेक्षा उच्च सामान्य ऑपरेटिंग तापमान प्रदान करते आणि सामान्यतः जेथे थर्मल कार्यक्षमता, इन्सुलेशन स्थिरता आणि दीर्घकालीन विद्युत विश्वसनीयता आवश्यक असते तेथे निवडले जाते. वास्तविक ऑपरेटिंग मर्यादा लागू केबल मानक आणि प्रकल्प तपशीलांचे पालन केले पाहिजे.
LSZH बांधकाम अशा स्थापनेसाठी आहे जेथे धूर निर्मिती आणि हॅलोजन-युक्त ज्वलन उत्पादने नियंत्रित करणे आवश्यक आहे. धुराची घनता आणि हॅलोजन आम्ल वायू ही स्वतंत्र कार्यप्रदर्शन वैशिष्ट्ये आहेत आणि ते लागू चाचणी मानके आणि प्रकल्प आवश्यकतांनुसार सत्यापित केले पाहिजेत. IEC 61034 धूर उत्सर्जन मापन कव्हर करते, तर IEC 60754-1 हॅलोजन ऍसिड गॅस सामग्री निर्धारित करण्यासाठी एक पद्धत निर्दिष्ट करते.
केबल लो-व्होल्टेज पॉवर ट्रांसमिशनसाठी तांबे कंडक्टर वापरते. व्होल्टेज ड्रॉप आणि ऑपरेटिंग लॉसचे मूल्यांकन करण्यासाठी कंडक्टर रेझिस्टन्स हा एक महत्त्वाचा पॅरामीटर आहे, तर कंडक्टर क्रॉस-सेक्शन वर्तमान-वाहून जाण्याची क्षमता, इंस्टॉलेशन परिस्थिती, सभोवतालचे तापमान, ग्रुपिंग आणि स्वीकार्य व्होल्टेज ड्रॉप यानुसार निवडले पाहिजे.
तांत्रिक सारणीमध्ये उपलब्ध कंडक्टर आकार लहान नियंत्रण आणि शाखा-सर्किट आवश्यकता तसेच मोठ्या कमी-व्होल्टेज पॉवर-वितरण अनुप्रयोगांचा समावेश करतात. अंतिम निवडीमध्ये केवळ कंडक्टर क्रॉस-सेक्शन ऐवजी कनेक्टेड लोड, सर्किट लांबी, इंस्टॉलेशन पद्धत, शॉर्ट-सर्किट परिस्थिती आणि लागू असलेल्या स्थानिक विद्युत आवश्यकतांचा विचार केला पाहिजे.

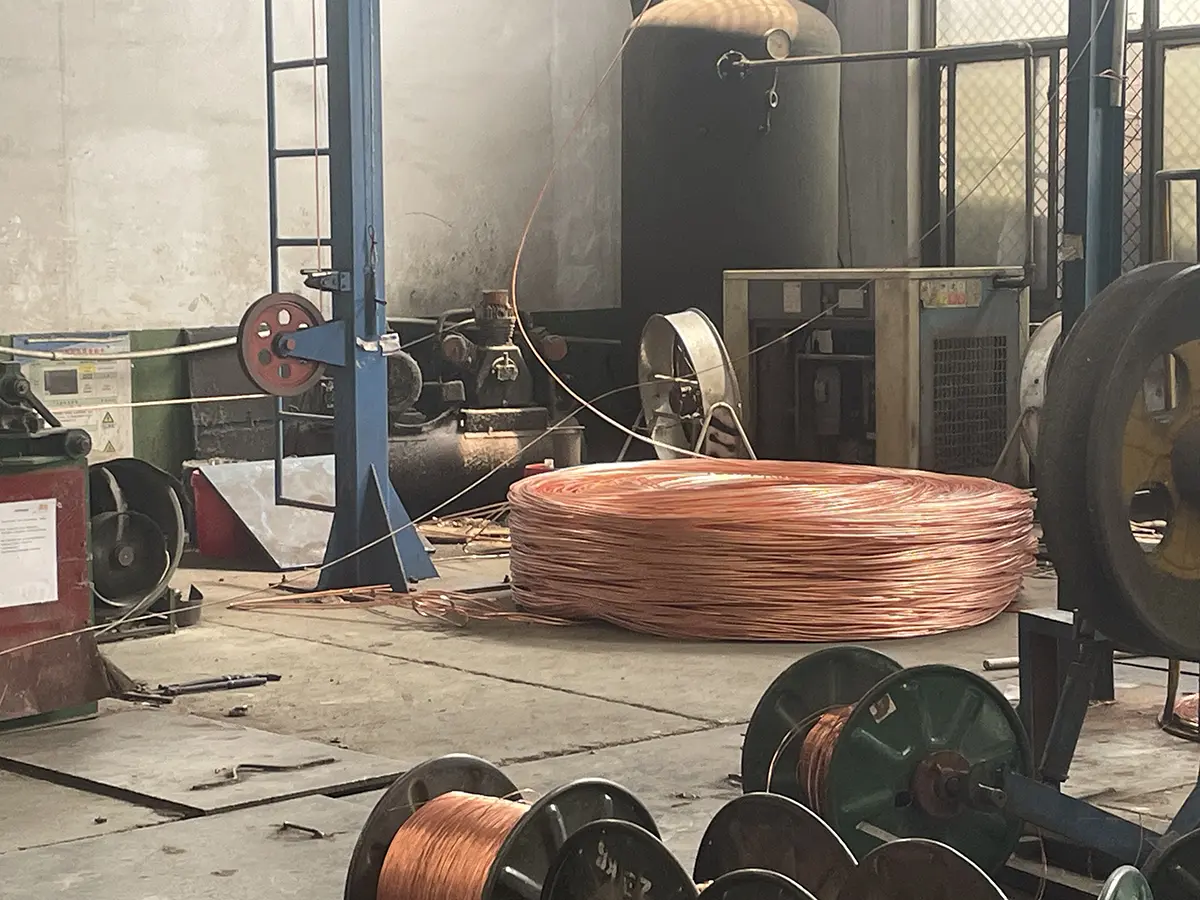

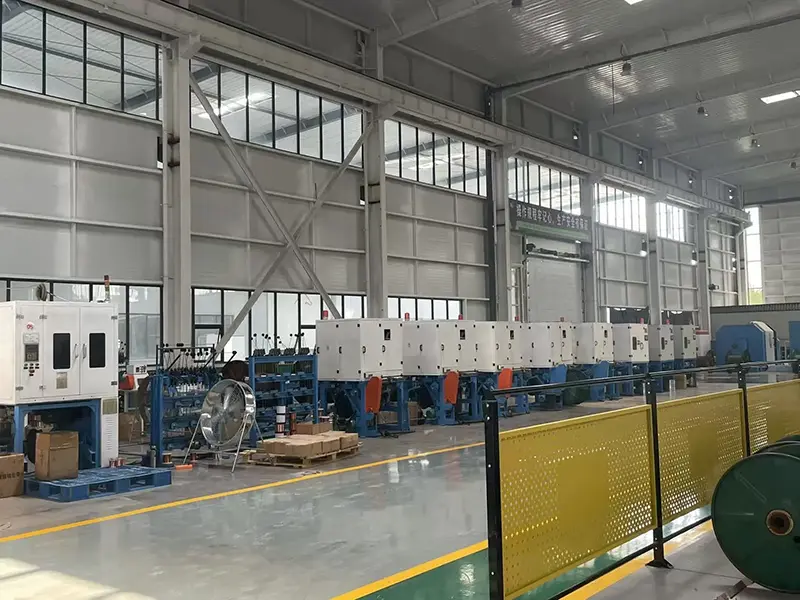

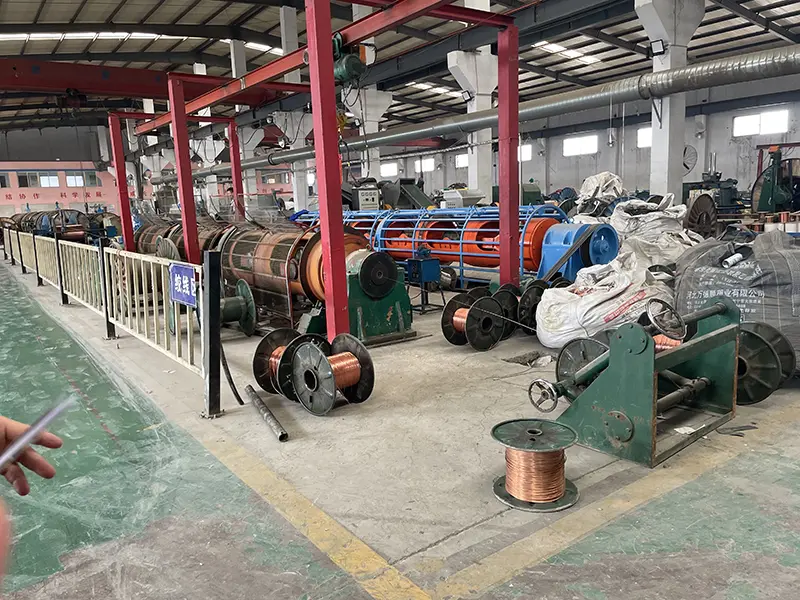

Qiancheng उत्पादन आणि नियमित गुणवत्ता नियंत्रणासाठी केबल एक्सट्रूझन आणि चाचणी उपकरणांसह स्वतःच्या उत्पादन सुविधा चालवते. उत्पादन नोंदी, कच्च्या मालाची तपासणी आणि विद्युत किंवा ज्वलन-संबंधित चाचणी परिणाम प्रकल्प दस्तऐवजीकरण आवश्यकतांनुसार राखले जाऊ शकतात. अतिरिक्त पडताळणी आवश्यक असलेल्या प्रकल्पांसाठी, प्रकल्पाच्या अटींच्या अधीन राहून कारखाना भेटी आणि तृतीय-पक्षाच्या नमुन्याची व्यवस्था केली जाऊ शकते.
कंडक्टर मटेरियल, इन्सुलेशन कंपाऊंड, शीथ मटेरियल, कंडक्टरची परिमाणे आणि इन्सुलेशन जाडी उत्पादनादरम्यान लागू असलेल्या स्पेसिफिकेशननुसार नियंत्रित केली जाते. डिलिव्हरीसाठी तयार केबल सोडण्यापूर्वी डायमेंशनल चेक आणि इलेक्ट्रिकल चाचण्या व्यावहारिक चेकपॉईंट प्रदान करतात.
बॅच-स्तरीय दस्तऐवजीकरण तयार केबलला त्याचे उत्पादन आणि तपासणी रेकॉर्डसह जोडण्यासाठी वापरले जाऊ शकते. जेथे प्रकल्प दस्तऐवजीकरणासाठी रील ओळख, चाचणी अहवाल किंवा साहित्य रेकॉर्ड आवश्यक आहेत, आवश्यक माहिती शिपमेंटसह तयार केली जाऊ शकते.
स्वतंत्र गुणवत्ता-नियंत्रण आवश्यकतांसह निर्यात आणि पायाभूत सुविधा प्रकल्पांसाठी, शिपमेंटपूर्वी तृतीय-पक्ष तपासणी किंवा नमुने समन्वयित केले जाऊ शकतात. तपासणीची व्याप्ती खरेदी तपशील, लागू मानक आणि स्वीकृती आवश्यकतांनुसार परिभाषित केली जाऊ शकते.
जेथे IEC 60332 चाचणी निर्दिष्ट केली आहे, IEC 60332 मालिकेच्या लागू भागानुसार ज्वालाच्या प्रसारासाठी संबंधित केबल बांधकामाचे मूल्यांकन केले जाऊ शकते. प्रोजेक्ट स्पेसिफिकेशनच्या विरूद्ध अचूक चाचणी पातळीची पुष्टी केली पाहिजे कारण भिन्न केबल बांधकाम आणि स्थापना व्यवस्थेसाठी भिन्न चाचणी पद्धती आवश्यक असू शकतात.
कमी-स्मोक कार्यप्रदर्शन बंदिस्त भागात विशेषतः संबंधित आहे जेथे धूर दृश्यमानता, निर्वासन आणि अग्निशामक सेवा प्रवेश प्रभावित करू शकतो. IEC 61034 परिभाषित बर्निंग परिस्थितीत धुराची घनता मोजण्यासाठी चाचणी पद्धती प्रदान करते, म्हणून प्रकल्प दस्तऐवजीकरणाने केवळ "लो स्मोक" या शब्दावर अवलंबून न राहता आवश्यक चाचणी पद्धत आणि स्वीकृती पातळी ओळखली पाहिजे.
हॅलोजन-मुक्त सामग्री निर्दिष्ट करणाऱ्या प्रकल्पांसाठी, उत्पादनापूर्वी संबंधित केबल बांधकाम आणि सामग्री चाचणी आवश्यकतांची पुष्टी केली पाहिजे. IEC 60754-1 ज्वलनाच्या वेळी केबल सामग्रीमधून उत्क्रांत झालेल्या हॅलोजन ऍसिड वायूच्या निर्धाराला संबोधित करते, ज्वाला प्रसार आणि धूर-घनता चाचणीपासून वेगळे सत्यापन बिंदू प्रदान करते.
कॉपर XLPE LSZH लो व्होल्टेज पॉवर केबल मेट्रो स्टेशन, रेल्वे-ट्रान्झिट इमारती, प्लॅटफॉर्म, सेवा क्षेत्रे आणि इतर संलग्न पायाभूत सुविधांमध्ये कमी-व्होल्टेज वितरण सर्किट्ससाठी निर्दिष्ट केली जाऊ शकते जिथे प्रकल्प दस्तऐवजांना कमी-स्मोक आणि हॅलोजन-मुक्त केबल बांधकाम आवश्यक आहे.
अर्जांमध्ये वॉर्ड, ऑपरेटिंग क्षेत्र, आपत्कालीन विभाग, सार्वजनिक क्षेत्रे आणि सहाय्यक सुविधा पुरवणाऱ्या पॉवर-वितरण सर्किट्सचा समावेश असू शकतो. केबलची निवड इमारतीच्या इलेक्ट्रिकल डिझाइन, अग्नि-सुरक्षा तपशील आणि स्थापना आवश्यकतांचे पालन केले पाहिजे.
केबल कार्यालयीन इमारती, शॉपिंग सेंटर्स, शाळा, प्रदर्शन सुविधा आणि इतर सार्वजनिक इमारतींमध्ये कमी-व्होल्टेज वितरणासाठी योग्य आहे जिथे धूर आणि ज्वलन-उत्पादन आवश्यकता इलेक्ट्रिकल स्पेसिफिकेशनचा भाग आहेत.
ठराविक अनुप्रयोगांमध्ये भूमिगत पार्किंग क्षेत्रे, उपयुक्तता बोगदे, उपकरणे कक्ष आणि इतर बंद सेवा पायाभूत सुविधांचा समावेश होतो. इंस्टॉलेशन डिझाइनमध्ये केबल ग्रुपिंग, उष्णता नष्ट करणे, यांत्रिक संरक्षण आणि देखभालीसाठी प्रवेश असणे आवश्यक आहे.
विमानतळ, रेल्वे सुविधा, संपर्क कक्ष आणि इतर तांत्रिक इमारती निवडलेल्या लो-व्होल्टेज सर्किट्ससाठी LSZH केबल बांधकाम निर्दिष्ट करू शकतात. अंतिम केबल प्रकार सर्किट फंक्शन आणि प्रोजेक्ट फायर-परफॉर्मन्स आवश्यकतांशी जुळला पाहिजे.
केबलचे आकारमान डिझाईन करंटने सुरू झाले पाहिजे आणि नंतर इंस्टॉलेशन पद्धत, सभोवतालची परिस्थिती, कंडक्टर ग्रुपिंग आणि परवानगी असलेले तापमान तपासले पाहिजे. टॅब्युलेटेड कंडक्टर रेझिस्टन्सचा वापर व्होल्टेज-ड्रॉप आणि लॉस कॅलक्युलेशनचा भाग म्हणूनही केला जाऊ शकतो.
कंड्युट, ट्रे किंवा इतर बंदिस्त स्थापनेसाठी, ऑर्डर देण्यापूर्वी उपलब्ध जागा, वाकण्याची त्रिज्या, उष्णता नष्ट होणे आणि ओढण्याची परिस्थिती विचारात घेणे आवश्यक आहे. लांब केबल रनसाठी व्होल्टेज ड्रॉप आणि इंस्टॉलेशन टेंशनचे अतिरिक्त पुनरावलोकन आवश्यक असू शकते.
इनडोअर, अंडरग्राउंड आणि अर्धवट उघडी असलेल्या इंस्टॉलेशन्समध्ये ओलावा, यांत्रिक संरक्षण, तापमान आणि रासायनिक प्रदर्शनासाठी भिन्न आवश्यकता असू शकतात. केबलचे बांधकाम केवळ व्होल्टेज आणि कंडक्टरच्या आकारानुसार निवडण्याऐवजी वास्तविक इंस्टॉलेशन वातावरणाविरूद्ध पुष्टी केली पाहिजे.
पायाभूत सुविधा आणि निर्यात ऑर्डरसाठी, खरेदी दस्तऐवजांमध्ये तांत्रिक डेटा शीट, नियमित चाचणी रेकॉर्ड, तपासणी अहवाल, पॅकिंग माहिती आणि रील ओळख यांचा समावेश असू शकतो. उत्पादनापूर्वी या आवश्यकता प्रदान केल्याने उत्पादन आणि तपासणी प्रकल्प स्वीकृती प्रक्रियेसह संरेखित करण्यात मदत होते.
तपशील पुनरावलोकनासाठी, ग्राहक रेट केलेले व्होल्टेज, कंडक्टर आकार, आवश्यक केबल लांबी, स्थापना पद्धत, अपेक्षित लोड आणि प्रकल्प मानक प्रदान करू शकतात. Qiancheng योग्य कॉपर XLPE LSZH लो व्होल्टेज पॉवर केबल बांधकामाची पुष्टी करण्यासाठी आणि संबंधित तांत्रिक कागदपत्रे तयार करण्यासाठी हे तपशील वापरू शकतात.
प्रोजेक्ट ऑर्डरसाठी, उत्पादनापूर्वी आवश्यक ज्योत-प्रतिरोधक, धूर-उत्सर्जन आणि हॅलोजन-मुक्त चाचणी पातळीची पुष्टी करणे देखील उपयुक्त आहे. जेथे तृतीय-पक्ष तपासणी किंवा विशिष्ट रील-मार्किंग आणि दस्तऐवजीकरण आवश्यकता लागू होतात, ते तांत्रिक करार आणि खरेदी तपशीलामध्ये समाविष्ट केले जाऊ शकतात.
A: LSZH केबलचे बांधकाम निर्दिष्ट सामग्री आणि चाचणी आवश्यकता पूर्ण केल्यावर धूर निर्मिती आणि हॅलोजन-युक्त ज्वलन उत्पादने मर्यादित करण्यासाठी डिझाइन केलेले आहे. पारंपारिक पीव्हीसी केबल हॅलोजन-युक्त पॉलिमर प्रणाली वापरते. योग्य निवड अग्नि-सुरक्षा तपशील आणि स्थापनेसाठी लागू मानकांवर अवलंबून असते.
A: XLPE पारंपारिक PVC इन्सुलेशनपेक्षा उच्च सामान्य ऑपरेटिंग तापमान क्षमतेसह इलेक्ट्रिकल इन्सुलेशन प्रदान करते. हे सामान्यतः वापरले जाते जेथे स्थिर इन्सुलेशन कार्यक्षमता आणि थर्मल प्रतिकार आवश्यक आहे. अनुमत ऑपरेटिंग तापमान लागू केबल तपशीलावरून पुष्टी केली पाहिजे.
उ: मुख्य घटकांमध्ये डिझाइन करंट, इन्स्टॉलेशन पद्धत, सभोवतालचे तापमान, केबल ग्रुपिंग, सर्किटची लांबी, व्होल्टेज ड्रॉप आणि शॉर्ट-सर्किट परिस्थिती यांचा समावेश होतो. कंडक्टरचा आकार केवळ वर्तमान रेटिंगपेक्षा संपूर्ण इलेक्ट्रिकल डिझाइनवरून निर्धारित केला पाहिजे.
उ: या ऍप्लिकेशन्ससाठी विचार केला जाऊ शकतो जेथे प्रोजेक्ट स्पेसिफिकेशनसाठी XLPE इन्सुलेशन आणि LSZH बांधकामासह लो-व्होल्टेज कॉपर केबल आवश्यक आहे. ऑर्डर देण्यापूर्वी आवश्यक ज्वाला, धूर आणि हॅलोजन-मुक्त चाचणी पातळी लागू प्रकल्प मानकांच्या विरूद्ध पुष्टी केल्या पाहिजेत.
A: ऑर्डरच्या आवश्यकतांवर अवलंबून, कागदपत्रांमध्ये तांत्रिक वैशिष्ट्ये, तपासणी किंवा चाचणी रेकॉर्ड, रील ओळख, पॅकिंग माहिती आणि इतर मान्य दर्जाचे दस्तऐवज समाविष्ट असू शकतात. प्रकल्पाद्वारे आवश्यक असल्यास तृतीय-पक्ष तपासणी देखील समन्वयित केली जाऊ शकते.
उ: होय. फॅक्टरी भेटी आणि थर्ड-पार्टी सॅम्पलिंग किंवा तपासणी ऑर्डर आणि तपासणी योजनेनुसार समन्वयित केली जाऊ शकतात. आवश्यक उत्पादन नोंदी, नमुने आणि चाचणी आयटम उपलब्ध व्हावेत यासाठी तपासणीची व्याप्ती आधीच मान्य केली पाहिजे.
A: उपयुक्त माहितीमध्ये कंडक्टरचा आकार, कोरची संख्या, आवश्यक केबल लांबी, व्होल्टेज पातळी, स्थापना पद्धत, गंतव्यस्थान, लागू मानक आणि कोणतीही विशिष्ट ज्योत, धूर किंवा हॅलोजन-मुक्त आवश्यकता समाविष्ट आहे. अंतिम तपशील अद्याप निश्चित नसल्यास, प्रारंभिक तांत्रिक पुनरावलोकनासाठी प्रकल्प अर्ज आणि विद्युत भार प्रदान केला जाऊ शकतो.
