उत्पादन मॉडेल: ZR (ZA, ZB, ZC)-KYJV, ZR (ZA, ZB, ZC)-KYJVP, इ.

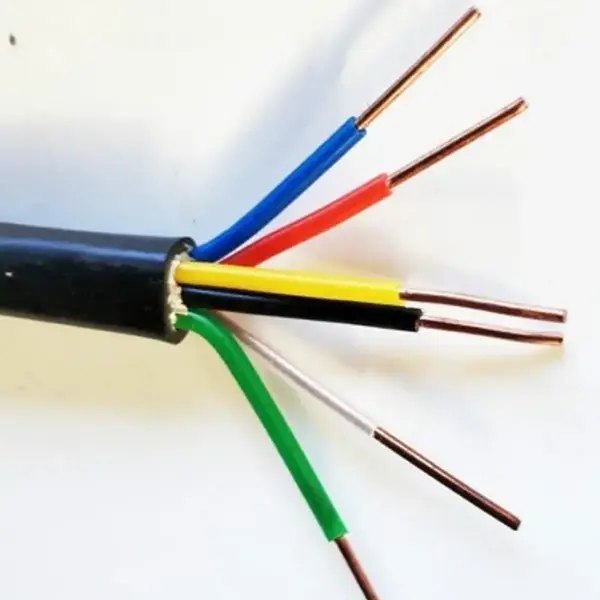

फ्लेम रिटार्डंट XLPE कॉपर कंट्रोल केबलचा वापर लो-व्होल्टेज कंट्रोल आणि सिग्नल सर्किट्समध्ये केला जातो जेथे ज्वालाचा प्रसार मर्यादित असणे आवश्यक आहे. मानक बांधकाम XLPE इन्सुलेशनसह ऑक्सिजन-मुक्त तांबे कंडक्टर आणि ज्वाला-प्रतिरोधक बाह्य आवरण एकत्र करते, वेगवेगळ्या वायरिंग आवश्यकतांसाठी उपलब्ध घन किंवा लवचिक कंडक्टर कॉन्फिगरेशनसह. शिल्डेड आणि आर्मर्ड आवृत्त्या प्रतिष्ठापनांपर्यंत विस्तारित करतात जेथे इलेक्ट्रोमॅग्नेटिक हस्तक्षेप किंवा यांत्रिक संरक्षण देखील विचारात घेणे आवश्यक आहे.
XLPE इन्सुलेशन कमाल दीर्घकालीन ऑपरेटिंग तापमान 90 °C साठी निर्दिष्ट केले आहे, तर केबल एकाधिक कोर संख्या आणि कंडक्टर क्रॉस-सेक्शनसह 450/750V कॉन्फिगरेशनमध्ये उपलब्ध आहे. Z(A, B, C) ज्वाला-प्रतिरोधक ग्रेड, शील्डिंग, आर्मरिंग आणि विशेष लांबी कंट्रोल सर्किट आणि लेइंग परिस्थितीनुसार निवडल्या जाऊ शकतात.
|
पॅरामीटर श्रेणी |
पॅरामीटर आयटम |
तांत्रिक निर्देशक |
पूरक नोट्स |
|
लागू मानक |
राष्ट्रीय मानक |
GB/T 9330, GB/T 19666 |
— |
|
मूलभूत इलेक्ट्रिकल पॅरामीटर्स |
रेट केलेले व्होल्टेज |
450/750V |
लो-व्होल्टेज नियंत्रण आणि उपकरणे सिग्नल ट्रान्समिशनसाठी समर्पित |
|
कंडक्टर तपशील |
कंडक्टर साहित्य |
99.99% उच्च-शुद्धता ऑक्सिजन-मुक्त तांबे |
वर्ग 1 घन कडक कंडक्टर आणि वर्ग 5 अडकलेला लवचिक कंडक्टर |
|
कंडक्टर तपशील |
मानक कंडक्टर क्रॉस-सेक्शन |
0.75, 1.0, 1.5, 2.5, 4, 6 मिमी² |
— |
|
कंडक्टर तपशील |
मानक कोर मालिका |
2, 3, 4, 5, 7, 10, 14, 19, 24, 37, 61 कोर |
विशेष कोर संख्यांसाठी सानुकूल उत्पादन समर्थित आहे |
|
केबल स्ट्रक्चरल साहित्य |
इन्सुलेशन साहित्य |
XLPE क्रॉस-लिंक केलेले पॉलिथिलीन |
दीर्घकालीन ऑपरेटिंग तापमान: 90 °C; अल्पकालीन ओव्हरलोड सहनशीलता: 130 ° से |
|
केबल स्ट्रक्चरल साहित्य |
म्यान साहित्य |
ज्वाला-प्रतिरोधक पीव्हीसी किंवा पॉलीथिलीन (पॉलीओलेफिन) |
ज्वालाचा प्रसार रोखण्यासाठी स्पष्ट स्व-विझवण्याची मालमत्ता |
|
ज्वाला-प्रतिरोधक कामगिरी |
ज्वाला-प्रतिरोधक ग्रेड |
पर्यायी Z(A, B, C) |
GB/T 19666 मध्ये निर्दिष्ट बंडल केलेल्या ज्वाला-प्रतिरोधक आवश्यकता (A, B, C) पूर्ण करते |
|
इलेक्ट्रिकल परफॉर्मन्स इंडिकेटर |
तयार-उत्पादन विदस्टँड-व्होल्टेज चाचणी |
3000 V/5 मिनिटे, कोणतेही ब्रेकडाउन नाही |
डिलिव्हरीपूर्वी 100% पूर्ण-आयटम तपासणी |
|
पर्यावरणीय ऑपरेटिंग पॅरामीटर्स |
दीर्घकालीन ऑपरेटिंग तापमान |
कमाल 90 ° से |
पीव्हीसी केबल्सपेक्षा 20 डिग्री सेल्सियस जास्त तापमान-प्रतिरोधक; वृद्धत्व दर ६५% ने कमी |
|
पर्यावरणीय ऑपरेटिंग पॅरामीटर्स |
किमान बिछाना तापमान |
≥0 °से |
सानुकूल शीत-प्रतिरोधक आवृत्ती -30 डिग्री सेल्सियसवर थेट बांधकाम करण्यास परवानगी देते |
|
बिछाना परिमाण (किमान वाकणे त्रिज्या) |
निशस्त्र ZR-KYJY/ZR-KYJYR |
≥6 × केबल बाह्य व्यास |
केबल ट्रेसाठी, इनडोअर कंड्युट रूटिंग आणि केबल ट्रेंचमध्ये निश्चित वायरिंग |
|
बिछाना परिमाण (किमान वाकणे त्रिज्या) |
शिल्डेड ज्वाला-प्रतिरोधक ZR-KYJYP |
≥8 × केबल बाह्य व्यास |
अँटी-इलेक्ट्रोमॅग्नेटिक-हस्तक्षेप कामगिरीसाठी कॉपर-ब्रेडेड शील्डिंग कव्हरेज ≥80% |
|
बिछाना परिमाण (किमान वाकणे त्रिज्या) |
आर्मर्ड ज्वाला-प्रतिरोधक ZR-KYJV22 किंवा ZR-KYJY23 |
≥12 × केबल बाह्य व्यास |
दुहेरी-स्तर स्टील-टेप चिलखत; थेट दफन करण्यासाठी योग्य, उंदीर-प्रूफ आणि कॉम्प्रेशन-प्रतिरोधक |
|
पर्यायी व्युत्पन्न मॉडेल |
सुधारित कार्यात्मक आवृत्त्या |
शिल्डेड प्रकार, स्टील-टेप आर्मर्ड प्रकार, WDZ लो-स्मोक फ्लेम-रिटार्डंट प्रकार |
बोगदे, रुग्णालये आणि शॉपिंग मॉल्स यासारख्या उच्च-व्यावसायिक साइटसाठी |
|
पुरवठा परिमाण मापदंड |
मानक वितरण लांबी |
प्रति वापरकर्ता आवश्यकता सानुकूल करण्यायोग्य |
कोणत्याही लांबीसाठी सानुकूल कटिंग; लांबी सहिष्णुता ±0.5 % |
|
पुरवठा परिमाण मापदंड |
कोर ओळख |
हिरव्या-पिवळ्या अर्थिंग कोरसह बहु-रंगीत कोर |
बांधकामातील त्रुटी कमी करण्यासाठी ऑन-साइट कोर ओळखणे सोपे आहे |
|
पुरवठा परिमाण मापदंड |
पॅकेजिंग |
प्लॅस्टिक फिल्म रॅपिंग + प्लास्टिक रील / फ्युमिगेटेड लाकडी रील |
संपूर्ण चाचणी अहवाल संलग्न केलेल्या निर्यात ऑर्डरसाठी फ्युमिगेट केलेले लाकडी रील |
इन्सुलेशन प्रणाली पारंपारिक पीव्हीसी इन्सुलेशन ऐवजी क्रॉस-लिंक्ड पॉलीथिलीनवर आधारित आहे. पुरवलेल्या वैशिष्ट्यांनुसार, XLPE लेयरमध्ये कमाल दीर्घकालीन ऑपरेटिंग तापमान 90°C आणि अल्पकालीन ओव्हरलोड सहनशीलता 130°C आहे. हे बांधकाम नियंत्रण उपकरणे आणि विद्युत प्रतिष्ठापनांसाठी योग्य बनवते जेथे केबलला उच्च ऑपरेटिंग तापमान अनुभवता येते.
कंडक्टर स्पेसिफिकेशनमध्ये 99.99% उच्च-शुद्धता ऑक्सिजन-मुक्त तांबे समाविष्ट आहेत, ज्यामध्ये वर्ग 1 घन कंडक्टर आणि वर्ग 5 अडकलेले लवचिक कंडक्टर उपलब्ध आहेत. कठोर आणि लवचिक बांधकामांमधील निवड वायरिंग पद्धत, टर्मिनल व्यवस्था आणि स्थापनेची जागा यांच्याशी जुळते.
बाहेरील आवरण ज्वाला-प्रतिरोधक PVC किंवा पॉलीथिलीन (पॉलीओलेफिन) असू शकते, ज्यात Z(A, B, C) ज्वाला-प्रतिरोधक ग्रेड उपलब्ध आहेत. शिल्डेड ZR-KYJYP आणि आर्मर्ड ZR-KYJV22 किंवा ZR-KYJY23 कॉन्फिगरेशन अतिरिक्त इंस्टॉलेशन आवश्यकता पूर्ण करतात. शिल्डिंग संबंधित आहे जेथे इलेक्ट्रोमॅग्नेटिक हस्तक्षेप नियंत्रित करणे आवश्यक आहे, तर स्टील-टेप चिलखत विशिष्ट बिछाना परिस्थितीसाठी यांत्रिक संरक्षण प्रदान करते.
योग्य बांधकाम कंडक्टरच्या आकारापेक्षा जास्त अवलंबून असते. कोर प्रमाण नियंत्रण किंवा सिग्नल सर्किट्सच्या संख्येशी जुळले पाहिजे, तर कंडक्टर वर्ग स्थापना पद्धतीशी संबंधित असावा. केबल ट्रे आणि इनडोअर फिक्स्ड वायरिंगसाठी, एक निशस्त्र बांधकाम पुरेसे असू शकते. इलेक्ट्रोमॅग्नेटिक हस्तक्षेपामुळे प्रभावित सर्किट्ससाठी शील्डेड आवृत्त्यांचा विचार केला जाऊ शकतो, तर आर्मर्ड आवृत्त्या अशा स्थापनेसाठी आहेत जेथे केबल यांत्रिक दाब किंवा थेट-दफन परिस्थितीच्या संपर्कात आहे.
कमी धूर आणि हॅलोजन वैशिष्ट्यांची आवश्यकता असलेल्या प्रकल्पांसाठी, उपलब्ध WDZ लो-स्मोक फ्लेम-रिटार्डंट आवृत्ती स्वतंत्रपणे निर्दिष्ट केली पाहिजे. राउटिंग दरम्यान किमान बेंडिंग त्रिज्या देखील विचारात घेणे आवश्यक आहे: पुरवठा केलेला डेटा अनर्मर्ड आवृत्त्यांसाठी केबलच्या बाह्य व्यासाच्या ≥6 पट, ढाल केलेल्या आवृत्तीसाठी ≥8 पट आणि आर्मर्ड आवृत्त्यांसाठी ≥12 पट सूचीबद्ध करतो.
ज्वाला-प्रतिरोधक XLPE नियंत्रण केबल्स अग्नि-संरक्षण उपकरणे, बिल्डिंग ऑटोमेशन आणि संबंधित विद्युत प्रणालींसाठी लो-व्होल्टेज कंट्रोल सर्किट्समध्ये समाविष्ट केल्या जाऊ शकतात. कोर प्रमाण आणि कंडक्टरचा आकार केवळ केबल व्यासाद्वारे निवडण्याऐवजी नियंत्रण उपकरणे आणि सर्किट व्यवस्थेशी जुळला पाहिजे.
कंट्रोल कॅबिनेट, इन्व्हर्टर-संबंधित उपकरणे आणि ऊर्जा-स्टोरेज सिस्टीममध्ये मर्यादित स्थापना क्षेत्रामध्ये एकाधिक कमी-व्होल्टेज सिग्नल आणि नियंत्रण सर्किट असू शकतात. XLPE इन्सुलेशन वास्तविक केबल तपशील आणि ऑपरेटिंग परिस्थितींच्या अधीन, कमी-तापमान अनुप्रयोगांसाठी सामान्यतः वापरल्या जाणाऱ्या PVC कंट्रोल केबल्सपेक्षा उच्च निर्दिष्ट ऑपरेटिंग-तापमान श्रेणी प्रदान करते.
केबल श्रेणीचा वापर मोटर्स, पंप, पंखे, मशीन टूल्स, पीएलसी कॅबिनेट आणि इतर औद्योगिक उपकरणांशी संबंधित कंट्रोल सर्किटसाठी केला जाऊ शकतो. लवचिक कंडक्टर आवृत्त्या उपयुक्त आहेत जेथे रूटिंगसाठी केबलची अधिक लवचिकता आवश्यक आहे, तर विद्युत चुंबकीय हस्तक्षेपाच्या संपर्कात असलेल्या सिग्नल सर्किट्ससाठी ढाल केलेल्या बांधकामांचा विचार केला जाऊ शकतो.
आर्मर्ड ZR-KYJV22 आणि ZR-KYJY23 कॉन्फिगरेशन निर्दिष्ट थेट-दफन अनुप्रयोगांसह अतिरिक्त यांत्रिक संरक्षण आवश्यक असलेल्या स्थापनेसाठी पर्याय प्रदान करतात. केबल ट्रे, इनडोअर कंड्युट्स आणि केबल खंदकांमध्ये अनर्मर्ड आवृत्त्या वापरल्या जाऊ शकतात जेथे इंस्टॉलेशन पद्धतीद्वारे यांत्रिक संरक्षण आधीच प्रदान केले जाते.
सबस्टेशन्स, पॉवर प्लांट्स, इलेक्ट्रिकल उपकरणे आणि परदेशातील प्रकल्पांसाठी, प्रकल्प मानक, व्होल्टेज वर्ग, स्थापना पद्धत आणि दस्तऐवजीकरण आवश्यकतांनुसार आवश्यक केबल तपशीलांची पुष्टी केली पाहिजे. प्रकल्पाच्या वितरण आवश्यकतांनुसार उत्पादन दस्तऐवजीकरण, चाचणी रेकॉर्ड आणि रील पॅकेजिंगची व्यवस्था केली जाऊ शकते.
कंट्रोल-केबल प्रकल्पासाठी, उत्पादनापूर्वी पुष्टी करण्यासाठी सर्वात उपयुक्त माहिती म्हणजे आवश्यक व्होल्टेज, कंडक्टर वर्ग, क्रॉस-सेक्शन, कोरची संख्या, ज्वाला-प्रतिरोधक ग्रेड आणि लेइंग वातावरण. जेव्हा इलेक्ट्रोमॅग्नेटिक हस्तक्षेप किंवा यांत्रिक संरक्षण प्रतिष्ठापन आवश्यकतेचा भाग असेल तेव्हा शिल्डिंग किंवा आर्मरिंग निर्दिष्ट केले पाहिजे.
पुरवठा केलेला तांत्रिक डेटा 0.75-6 mm² कंडक्टर क्रॉस-सेक्शन आणि 2 ते 61 कोर पर्यंतचे मानक कोर कॉन्फिगरेशन समाविष्ट करतो. वितरणाची लांबी सानुकूलित केली जाऊ शकते, तर केबल ओळखण्यासाठी हिरव्या-पिवळ्या अर्थिंग कोरसह बहु-रंगीत कोर वापरतात. निर्यात ऑर्डरसाठी, शिपिंग आवश्यकतांनुसार पॅकेजिंगमध्ये प्लास्टिकच्या रील्स किंवा फ्युमिगेट केलेल्या लाकडी रील्सचा समावेश असू शकतो.
पुरवठा केलेले उत्पादन तपशील GB/T 9330 आणि GB/T 19666 ला लागू राष्ट्रीय मानके म्हणून सूचीबद्ध करते. एखाद्या प्रकल्पाला अतिरिक्त प्रमाणन, चाचणी अहवाल किंवा निर्यात दस्तऐवजीकरण आवश्यक असल्यास, उत्पादनापूर्वी आवश्यक दस्तऐवज सूचीची पुष्टी केली पाहिजे.
तांत्रिक डेटा कमाल दीर्घकालीन ऑपरेटिंग तापमान 90°C आणि अल्पकालीन ओव्हरलोड सहनशीलता 130°C निर्दिष्ट करतो. मानक किमान स्तर तापमान ≥0 °C आहे, तर शीत-प्रतिरोधक आवृत्ती -30 °C वर थेट बांधकामासाठी सूचीबद्ध आहे.
मानक कंडक्टर क्रॉस-सेक्शन 0.75, 1.0, 1.5, 2.5, 4 आणि 6 mm² आहेत. मानक कोर कॉन्फिगरेशनमध्ये 2, 3, 4, 5, 7, 10, 14, 19, 24, 37 आणि 61 कोर समाविष्ट आहेत, ज्यामध्ये सानुकूल उत्पादनासाठी विशेष कोर संख्या उपलब्ध आहेत.
जेव्हा कंट्रोल सर्किटला इलेक्ट्रोमॅग्नेटिक-हस्तक्षेप संरक्षण आवश्यक असते तेव्हा शिल्डेड ZR-KYJYP विचारात घेतले जाऊ शकते. आर्मर्ड ZR-KYJV22 किंवा ZR-KYJY23 हे अशा स्थितीसाठी आहे जेथे अतिरिक्त यांत्रिक संरक्षण आवश्यक आहे, निर्दिष्ट थेट-दफन अनुप्रयोगांसह. या बांधकामांमध्ये वाकणे-त्रिज्या आवश्यकता भिन्न आहेत.
आवश्यक मॉडेल, कंडक्टर क्रॉस-सेक्शन, कोर प्रमाण, अंदाजे लांबी, बिछानाची पद्धत आणि कोणतीही शिल्डिंग, आर्मरिंग, कमी-स्मोक किंवा थंड-प्रतिरोधक आवश्यकता प्रदान करा. निर्यात ऑर्डरसाठी, गंतव्यस्थान, रील आवश्यकता आणि आवश्यक तांत्रिक किंवा तपासणी दस्तऐवजांची देखील पुष्टी केली पाहिजे.
होय. पुरवलेले तपशील ±0.5% च्या नमूद केलेल्या लांबीच्या सहिष्णुतेसह सानुकूल करण्यायोग्य वितरण लांबी सूचीबद्ध करते. प्रकल्पाच्या आवश्यकतेनुसार विशेष कोर संख्या आणि कार्यात्मक कॉन्फिगरेशनवर देखील चर्चा केली जाऊ शकते.
