उत्पादन मॉडेल: ZR-KVV म्हणजे Z(A,B,C,D)-KVV, ZR-KVVP म्हणजे Z(A,B,C,D)-KVVP, ZR-KVV22 म्हणजे Z(A,B,C,D)-KVV22, इ.

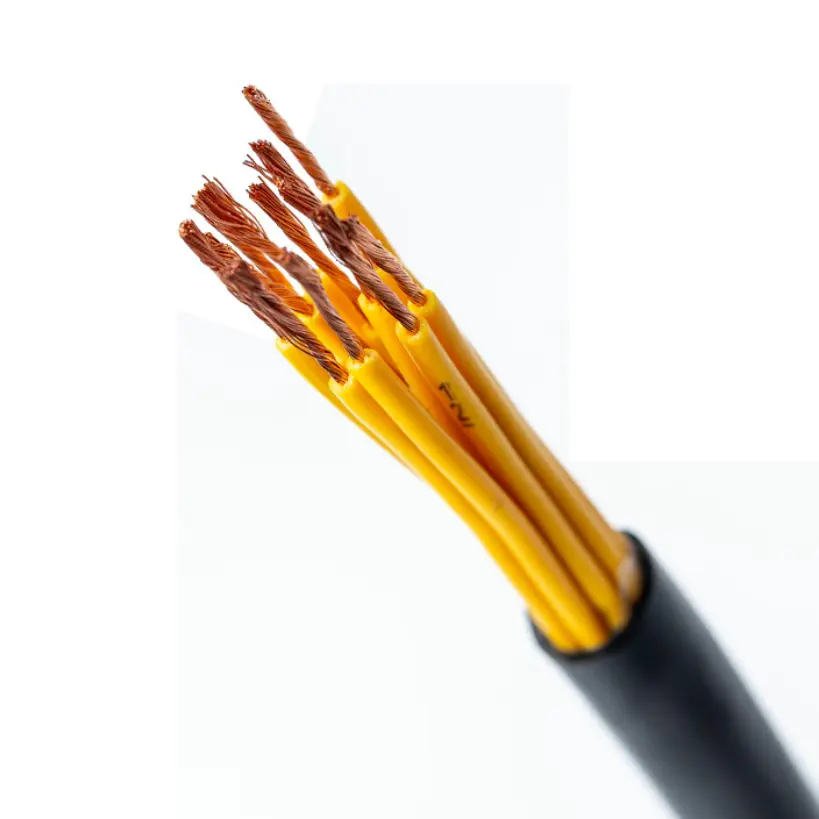

कॉपर पीव्हीसी फ्लेम रिटार्डंट कंट्रोल केबल ही 450/750V कंट्रोल केबल आहे जी उच्च-शुद्धता ऑक्सिजन-मुक्त तांबे कंडक्टर, अभ्रक टेप आणि ज्वाला-प्रतिरोधक PVC इन्सुलेशन आणि म्यान वापरते. वर्ग 1 घन, वर्ग 2 अडकलेले आणि वर्ग 5 लवचिक कंडक्टर बांधकाम वेगवेगळ्या वायरिंग परिस्थितींसाठी उपलब्ध आहेत. केबल औद्योगिक सुविधा, इमारती आणि इतर कमी-व्होल्टेज इलेक्ट्रिकल सिस्टममध्ये नियंत्रण, देखरेख आणि सहायक सर्किटसाठी आहे जेथे ज्वाला-प्रतिरोधक आणि अग्नि-प्रतिरोधक कार्यप्रदर्शन आवश्यक आहे.
केबलच्या बांधकामामध्ये 2 ते 61 कोरच्या कोर परिमाणांसह पर्यायी कॉपर वायर ब्रेडिंग किंवा कॉपर टेप शील्डिंग देखील समाविष्ट असू शकते. निवड कंडक्टर प्रकार, क्रॉस-सेक्शन, कोर प्रमाण, संरक्षण आवश्यकता, स्थापना पद्धत आणि प्रकल्पाच्या लागू अग्नि-कार्यक्षमता आवश्यकतांवर आधारित असू शकते.
|
पॅरामीटर श्रेणी |
पॅरामीटर आयटम |
तांत्रिक निर्देशांक |
|
स्ट्रक्चर कॉन्फिगरेशन |
कंडक्टर साहित्य |
उच्च शुद्धता ऑक्सिजन मुक्त तांबे; ठोस कठोर कंडक्टर / मल्टी-स्ट्रँड लवचिक कंडक्टर पर्यायी |
|
|
कंडक्टर क्रॉस-सेक्शन |
0.5mm²～10mm² |
|
|
इन्सुलेशन थर |
आग-प्रतिरोधक अभ्रक टेप + पीव्हीसी इन्सुलेशन |
|
|
शिल्डिंग लेयर (पर्यायी) |
कॉपर वायर ब्रेडिंग / कॉपर टेप रॅपिंग, शील्डिंग कव्हरेज दर ≥80% |
|
|
बाह्य आवरण |
ज्वाला-प्रतिरोधक पीव्हीसी आवरण |
|
|
कोर प्रमाण तपशील |
2～61 कोर, पर्यायी |
|
इलेक्ट्रिकल कामगिरी |
रेट केलेले व्होल्टेज |
450/750V |
|
|
20℃ वर इन्सुलेशन प्रतिरोध |
≥100MΩ·km |
|
|
पॉवर-फ्रिक्वेंसी व्होल्टेज सहन करते |
3kV, 5 मिनिटांसाठी ब्रेकडाउन नाही |
|
|
डीसी कंडक्टर प्रतिकार |
GB/T 9330 मानकांशी सुसंगत |
|
ज्वाला-प्रतिरोधक आणि अग्नि-प्रतिरोधक कामगिरी |
अग्निरोधक रेटिंग |
90 मिनिटांसाठी 830℃ पेक्षा कमी तापमानावर आग लागणे |
|
|
ज्वाला-प्रतिरोधक रेटिंग |
GB/T 19666 मध्ये निर्दिष्ट केलेल्या ZA, ZB, ZC आवश्यकता पूर्ण करते. |

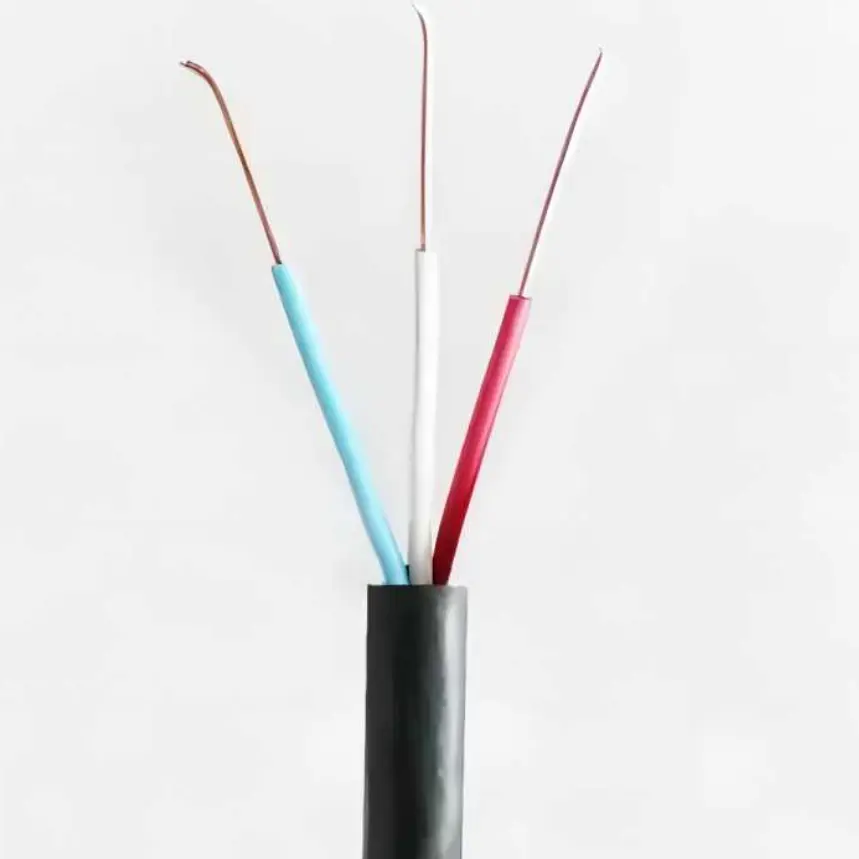

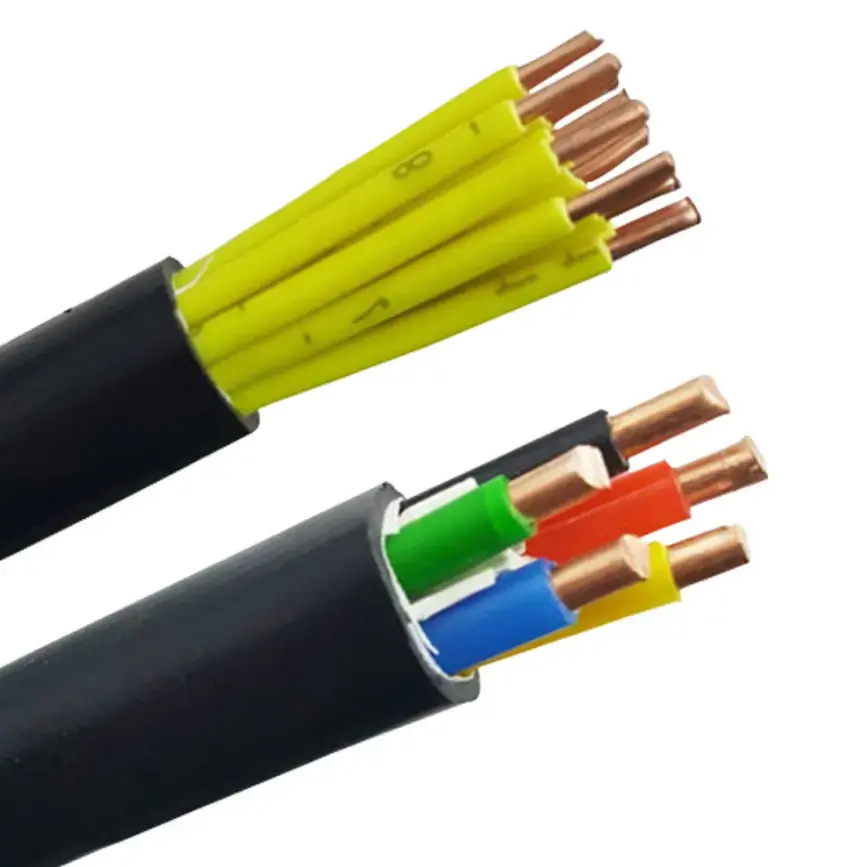

केबल घन, अडकलेल्या किंवा लवचिक कॉपर कंडक्टरसह उपलब्ध आहे. जेथे केबल मार्ग तुलनेने निश्चित आहे तेथे घन आणि अडकलेले बांधकाम वापरले जाऊ शकते, तर लवचिक कंडक्टर कॅबिनेट वायरिंग, उपकरणे कनेक्शन आणि सुलभ केबल हाताळणी आवश्यक असलेल्या स्थापनेसाठी अधिक सोयीस्कर आहेत. योग्य कंडक्टर बांधकाम इंस्टॉलेशन पद्धती आणि यांत्रिक आवश्यकतांनुसार निवडले पाहिजे.
मीका टेप कंडक्टरभोवती अग्नि-प्रतिरोधक थर बनवते, तर पीव्हीसी मुख्य विद्युत इन्सुलेशन प्रदान करते. बाह्य आवरण देखील ज्वाला-प्रतिरोधक पीव्हीसीपासून बनविलेले आहे. हे संयोजन केबलला लागू केबल कॉन्फिगरेशनसाठी परिभाषित अग्नि-प्रतिरोधक बांधकाम आणि ज्वाला-प्रतिरोधक वैशिष्ट्ये दोन्ही देते.
सर्किट्ससाठी जेथे इलेक्ट्रोमॅग्नेटिक हस्तक्षेपाचा विचार करणे आवश्यक आहे, कॉपर वायर ब्रेडिंग किंवा कॉपर टेप रॅपिंग शील्डिंग लेयर म्हणून निर्दिष्ट केले जाऊ शकते. सूचीबद्ध शिल्डिंग कव्हरेज दर ≥80% आहे. शिल्ड केलेले बांधकाम सिग्नल प्रकार, सभोवतालची विद्युत उपकरणे आणि स्थापना वातावरणानुसार निवडले पाहिजे.
कॉपर पीव्हीसी फ्लेम रिटार्डंट कंट्रोल केबल स्थिर आणि अधिक लवचिक नियंत्रण-वायरिंग परिस्थितीसाठी कॉन्फिगर केली जाऊ शकते. जेव्हा एखाद्या प्रोजेक्टमध्ये कंट्रोल कॅबिनेट, उपकरणे कनेक्शन आणि त्याच इलेक्ट्रिकल सिस्टममध्ये निश्चित केबल मार्ग असतात तेव्हा हे पूर्णपणे भिन्न कंडक्टर बांधकाम निवडण्याची आवश्यकता कमी करते.
कंट्रोल आणि मॉनिटरिंग सिग्नल्स वाहून नेणाऱ्या सर्किट्ससाठी, कंडक्टर रेझिस्टन्स हे फक्त मटेरियल वर्णन न करता एक महत्त्वाचे स्पेसिफिकेशन आहे. तांत्रिक सारणी इन्सुलेशन प्रतिरोध, प्रतिकार-व्होल्टेज आणि कंडक्टर-प्रतिरोध आवश्यकता प्रदान करते ज्याचा वापर ऑर्डर करण्यापूर्वी तांत्रिक पुष्टीकरणासाठी केला जाऊ शकतो.
जेथे अग्निसुरक्षा हा इलेक्ट्रिकल डिझाईनचा भाग आहे, तेथे केबलच्या ज्वाला-प्रतिरोधक आणि अग्निरोधक वैशिष्ट्यांचे केबल रूटिंग, समर्थन पद्धती आणि संपूर्ण अग्नि-संरक्षण प्रणालीच्या आवश्यकतांसह मूल्यांकन केले पाहिजे. केबल कार्यप्रदर्शन स्थापना पद्धतीपासून स्वतंत्रपणे विचारात घेतले जाऊ नये.
1. फायर-प्रोटेक्शन सिस्टम्स: फायर-प्रोटेक्शन कंट्रोल कॅबिनेट, अलार्म-संबंधित सर्किट्स, स्मोक-एक्झॉस्ट उपकरणे आणि फायर-वॉटर पंप कंट्रोल सिस्टम.
2. वीज सुविधा: विद्युत नियंत्रण कॅबिनेट, जनरेटर-सेट सहाय्यक सर्किट आणि वीज वितरण कक्षांमध्ये नियंत्रण किंवा सिग्नल वायरिंग.
3. औद्योगिक ऑटोमेशन: उत्पादन लाइन, यंत्रसामग्री आणि प्रक्रिया उपकरणांसाठी नियंत्रण प्रणाली जेथे ज्वाला-प्रतिरोधक केबल बांधकाम आवश्यक आहे.
4. बिल्डिंग इलेक्ट्रिकल सिस्टीम्स: लिफ्ट कंट्रोल सिस्टम, सेंट्रल एअर कंडिशनिंग उपकरणे, बेसमेंट मशीन रूम आणि इतर बिल्डिंग ऑटोमेशन ॲप्लिकेशन्स.
5. सामान्य औद्योगिक उपकरणे: सांडपाणी-प्रक्रिया उपकरणे, ड्रायिंग लाइन, मशीन टूल्स आणि इतर सहाय्यक नियंत्रण सर्किट.
तांत्रिक खरेदीसाठी, मुख्य पडताळणी बिंदूंमध्ये कंडक्टर बांधकाम, कंडक्टर क्रॉस-सेक्शन, पीव्हीसी इन्सुलेशन जाडी, इन्सुलेशन प्रतिरोध, व्होल्टेज सहन करणे, कंडक्टरचा प्रतिकार, शील्डिंग कॉन्फिगरेशन आणि निर्दिष्ट अग्नि-कार्यक्षमता आवश्यकता यांचा समावेश आहे. हे पॅरामीटर्स केबल गुणवत्तेच्या सामान्य वर्णनापेक्षा उत्पादनाच्या स्वीकृतीसाठी अधिक व्यावहारिक आधार प्रदान करतात.
Qiancheng ऑर्डर केलेल्या केबल कॉन्फिगरेशननुसार लागू उत्पादन तपशील आणि तांत्रिक दस्तऐवजीकरण प्रदान करू शकते. अभियांत्रिकी आणि निर्यात प्रकल्पांसाठी, उत्पादनापूर्वी चाचणी अहवाल, प्रमाणपत्रे, तपासणी रेकॉर्ड, पॅकेजिंग आणि केबल लांबीच्या आवश्यकतांची पुष्टी केली पाहिजे.
उपलब्ध कंडक्टर क्रॉस-सेक्शन 0.5 मिमी² ते 10 मिमी² आहे. निवड सर्किट फंक्शन, इलेक्ट्रिकल लोड, स्वीकार्य कंडक्टर प्रतिरोध आणि लागू इंस्टॉलेशन आवश्यकतांवर आधारित असावी.
मानक कॉन्फिगरेशन 2 ते 61 कोर कव्हर करते. उपकरणे किंवा प्रकल्पासाठी आवश्यक नियंत्रण, देखरेख आणि सहाय्यक सर्किट्सच्या संख्येवरून कोर प्रमाण निश्चित केले जावे.
जेथे सिग्नल हस्तक्षेप हा एक चिंतेचा विषय आहे, तेथे कॉपर वायर ब्रेडिंग किंवा कॉपर टेप शील्डिंगचा विचार केला जाऊ शकतो. विद्युत वातावरण आणि नियंत्रण-प्रणालीच्या आवश्यकतांनुसार आवश्यक शिल्डिंग पद्धतीची पुष्टी केली पाहिजे.
तांत्रिक तक्त्यामध्ये 90 मिनिटांसाठी 830℃ पेक्षा कमी नसलेली अग्निशामक स्थिती आणि GB/T 19666 अंतर्गत ज्वाला-प्रतिरोधक आवश्यकता नमूद केल्या आहेत. ऑर्डर प्लेसमेंटपूर्वी वास्तविक प्रकल्प तपशीलाविरुद्ध आवश्यक चाचणी स्थिती आणि कागदपत्रांची पुष्टी केली पाहिजे.
तांत्रिक डेटा DC कंडक्टर रेझिस्टन्ससाठी GB/T 9330 आणि सूचीबद्ध ज्वाला-प्रतिरोधक आवश्यकतांसाठी GB/T 19666 चा संदर्भ देते. निर्यात प्रकल्पासाठी आवश्यक असलेले कोणतेही अतिरिक्त प्रमाणन किंवा चाचणी दस्तऐवजीकरण ऑर्डर केलेल्या केबल कॉन्फिगरेशननुसार निश्चित केले जावे.
केबल घन कठोर कंडक्टर किंवा मल्टी-स्ट्रँड लवचिक कंडक्टरसह कॉन्फिगर केले जाऊ शकते. योग्य बांधकाम हे इन्स्टॉलेशन निश्चित केले आहे, कंट्रोल कॅबिनेटमधून मार्गस्थ केले आहे किंवा स्थापनेदरम्यान अधिक लवचिकता आवश्यक आहे यावर अवलंबून असते.
सूचीबद्ध कंडक्टर क्रॉस-सेक्शन्स 0.5 मिमी² ते 10 मिमी² पर्यंत आहेत, ज्यामध्ये 2 ते 61 कोर आहेत. सर्किट डिझाइन आणि केबल कॉन्फिगरेशननुसार अंतिम संयोजनाची पुष्टी केली पाहिजे.
होय. कॉपर वायर ब्रेडिंग किंवा कॉपर टेप रॅपिंग ≥80% च्या सूचीबद्ध शील्डिंग कव्हरेज दरासह, पर्यायी शिल्डिंग स्तर म्हणून निर्दिष्ट केले जाऊ शकते.
हे अग्नि-संरक्षण प्रणाली, उर्जा सुविधा, औद्योगिक ऑटोमेशन उपकरणे, बिल्डिंग इलेक्ट्रिकल सिस्टम आणि इतर औद्योगिक अनुप्रयोगांमध्ये नियंत्रण, देखरेख आणि सहाय्यक सर्किटसाठी वापरले जाते जेथे निर्दिष्ट ज्योत-प्रतिरोधक आणि अग्नि-प्रतिरोधक वैशिष्ट्ये आवश्यक आहेत.
आवश्यक मॉडेल, कंडक्टर प्रकार, क्रॉस-सेक्शन, कोर प्रमाण, शिल्डिंग आवश्यकता, केबलची लांबी, इन्स्टॉलेशन वातावरण आणि लागू अग्नि-कार्यक्षमता आवश्यकता प्रदान करा. कोणतेही आवश्यक तपासणी अहवाल, प्रमाणपत्रे किंवा निर्यात दस्तऐवज देखील आगाऊ निर्दिष्ट केले पाहिजेत.
