XLPE फायर रेझिस्टंट कॉपर कंट्रोल केबल

चायना क्यानचेंग द्वारे निर्मित, XLPE फायर रेझिस्टंट कॉपर कंट्रोल केबल स्थानिक चिनी निर्मात्याकडून चिनी-निर्मित उत्पादन म्हणून कार्य करते. क्रॉस-लिंक्ड पॉलीथिलीन इन्सुलेशन आणि आग-प्रतिरोधक स्तरासह बांधलेले, ते अग्निशामक परिस्थितीत अल्पकालीन पॉवर-ऑन कार्यप्रदर्शन राखते, उच्च तापमान प्रतिरोधक आणि स्थिर इन्सुलेशन प्रदान करते. हे अग्निसुरक्षा, भूमिगत उपयुक्तता बोगदे, नवीन-ऊर्जा आणि इतर उद्योगांसाठी गंभीर नियंत्रण सर्किट्सवर लागू होते. पूर्ण तपशील पुरेशा स्टॉकमध्ये ठेवल्या जातात. फॅक्टरी-थेट पुरवठा मोठ्या प्रमाणात सानुकूलन आणि निर्यातीला समर्थन देतो.

चौकशी पाठवा

उत्पादन वर्णन

उत्पादन मॉडेल: N(NH)-KYJV, N(NH)-KYJY, N(NH)-KYJVP, N(NH)-KYJYP, N(NH)-KYJV22, N(NH)-KYJY23, इ.

अग्नि-संरक्षण आणि आपत्कालीन नियंत्रण प्रणालींमध्ये, नियंत्रण केबलने असामान्य उष्णता किंवा आगीच्या संपर्कात असताना विद्युत सिग्नल प्रसारित करणे सुरू ठेवले पाहिजे. XLPE फायर रेझिस्टंट कॉपर कंट्रोल केबल या लो-व्होल्टेज सर्किट्ससाठी आहे, इनडोअर रूटिंगसाठी कॉन्फिगरेशन कव्हरिंग, शिल्डेड सिग्नल वायरिंग आणि यांत्रिकरित्या संरक्षित इंस्टॉलेशन्स. त्याच्या उत्पादन श्रेणीमध्ये विविध बिछानाच्या परिस्थितीशी जुळण्यासाठी नि:शस्त्र, ढालबंद आणि चिलखती बांधकामांचा समावेश आहे.

केबलमध्ये कॉपर कंडक्टर, XLPE इन्सुलेशन आणि डबल-लेयर सिंथेटिक अभ्रक टेप अग्नि-प्रतिरोधक रचना समाविष्ट आहे. पुरवलेला तांत्रिक डेटा XLPE इन्सुलेशनसाठी कमाल दीर्घकालीन ऑपरेटिंग तापमान 90℃ निर्दिष्ट करतो. कोर काउंट, कंडक्टर क्रॉस-सेक्शन, शील्डिंग आणि आर्मरिंग कंट्रोल सर्किट, उपकरणे कनेक्शन आणि इंस्टॉलेशन पद्धतीनुसार निवडले जाऊ शकतात.

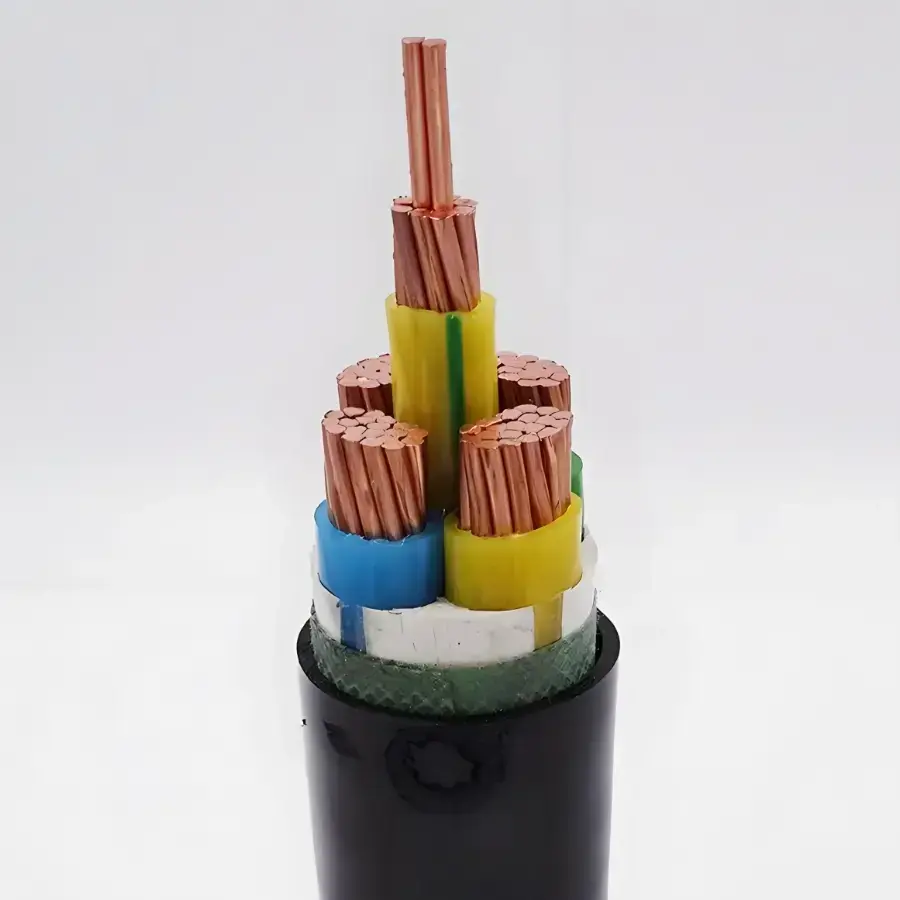

XLPE Fire Resistant Copper Control Cable

उत्पादन तपशील, परिमाणे आणि तांत्रिक पॅरामीटर सारणी

पॅरामीटर श्रेणी	पॅरामीटर आयटम	तांत्रिक निर्देशक	पूरक नोट्स
लागू मानक	राष्ट्रीय आणि निर्यात मानक	GB/T 9330	देशांतर्गत अग्नि-संरक्षण प्रकल्प आणि परदेशात निर्यात प्रकल्पांसाठी
इलेक्ट्रिकल पॅरामीटर्स	रेट केलेले व्होल्टेज	450/750V	अग्नि-संरक्षण कमी-व्होल्टेज नियंत्रण आणि सिग्नल ट्रांसमिशन सर्किट्ससाठी समर्पित
कंडक्टर तपशील	कंडक्टर साहित्य	99.99% उच्च-शुद्धता ऑक्सिजन-मुक्त तांबे	N-KYJV साठी वर्ग 1 घन कंडक्टर; N-KYJVR साठी वर्ग 5 लवचिक कंडक्टर
कंडक्टर तपशील	मानक कंडक्टर क्रॉस-सेक्शन	०.७५/१.०/१.५/२.५/४/६ मिमी²	संपूर्ण नाममात्र क्रॉस-सेक्शन आणि खोट्या चिन्हांशिवाय अचूक लांबी
कंडक्टर तपशील	मानक कोर मालिका	2, 3, 4, 5, 7, 10, 14, 16, 19, 24, 27, 30, 37, 48, 52, 61 कोर	विनंतीनुसार कस्टम-मेड विशेष कोर मोजले जाते
इन्सुलेशन आणि आग-प्रतिरोधक संरचना	इन्सुलेशन साहित्य	XLPE क्रॉस-लिंक केलेले पॉलिथिलीन	दीर्घकालीन ऑपरेटिंग तापमान: 90℃; अल्पकालीन ओव्हरलोड सहिष्णुता: 130℃
इन्सुलेशन आणि आग-प्रतिरोधक संरचना	आग-प्रतिरोधक स्तर	डबल-लेयर सिंथेटिक अभ्रक टेप रॅपिंग	830℃ पेक्षा कमी नसलेल्या ओपन-फायर तापमानात 90 मिनिटांसाठी सतत उत्साही
इन्सुलेशन आणि आग-प्रतिरोधक संरचना	बाह्य आवरण	ज्वाला-प्रतिरोधक पॉलीओलेफिन आवरण	आग लागल्यानंतर स्वत: विझते आणि ज्योत पसरण्यास प्रतिबंध करते
इलेक्ट्रिकल कामगिरी	20℃ वर इन्सुलेशन प्रतिरोध	≥1000 MΩ·km	उच्च इन्सुलेशन सामर्थ्य, विद्युत गळती आणि ब्रेकडाउनला प्रतिरोधक
इलेक्ट्रिकल कामगिरी	तयार-उत्पादन विदस्टँड-व्होल्टेज चाचणी	3000V/5मि, ब्रेकडाउन नाही	इन्सुलेशन दोष दूर करण्यासाठी डिलिव्हरीपूर्वी 100% पूर्ण तपासणी
ऑपरेटिंग तापमान	दीर्घकालीन ऑपरेटिंग तापमान	कमाल 90℃	पीव्हीसी आग-प्रतिरोधक केबल्सपेक्षा चांगले उच्च-तापमान प्रतिरोध
ऑपरेटिंग तापमान	किमान बिछाना तापमान	≥0℃	सानुकूल शीत-प्रतिरोधक आवृत्ती थेट -30℃ वर ठेवण्याची परवानगी देते
बिछाना परिमाण (वाकणे त्रिज्या)	निशस्त्र NH-KYJY/NH-KYJYR	≥6 × केबल बाह्य व्यास	केबल ट्रेसाठी, इनडोअर कंड्युट रूटिंग आणि केबल ट्रेंच घालणे
बिछाना परिमाण (वाकणे त्रिज्या)	झाल NH-KYJYP	≥8 × केबल बाह्य व्यास	कॉपर-ब्रेडेड शील्डिंग कव्हरेज ≥80%, अँटी-इलेक्ट्रोमॅग्नेटिक-हस्तक्षेप
बिछाना परिमाण (वाकणे त्रिज्या)	आर्मर्ड N-KYJV22 किंवा N-KYJY23	≥12 × केबल बाह्य व्यास	दुहेरी-स्तर स्टील-टेप चिलखत; थेट भूमिगत दफनासाठी योग्य, उंदीर-प्रूफ आणि कॉम्प्रेशन-प्रतिरोधक
पर्यायी व्युत्पन्न मॉडेल	सुधारित कार्यात्मक आवृत्त्या	शिल्डेड प्रकार, आर्मर्ड प्रकार, WDZN लो-स्मोक हॅलोजन-मुक्त अग्नि-प्रतिरोधक प्रकार	बोगदे, रुग्णालये आणि शॉपिंग मॉल्स यासारख्या उच्च-व्यावसायिक साइटसाठी
पुरवठा परिमाण मापदंड	मानक वितरण लांबी	प्रति वापरकर्ता आवश्यकता सानुकूल करण्यायोग्य	कोणत्याही लांबीसाठी सानुकूल कटिंग; लांबी सहिष्णुता ±0.5 %
पुरवठा परिमाण मापदंड	कोर ओळख	हिरव्या-पिवळ्या अर्थिंग कोरसह बहु-रंगीत कोर	ऑन-साइट वायरिंगसाठी सोयीस्कर कोर ओळख
पुरवठा परिमाण मापदंड	पॅकेजिंग	प्लॅस्टिक फिल्म रॅपिंग + प्लास्टिक रील / फ्युमिगेटेड लाकडी रील	संपूर्ण चाचणी आणि सीई प्रमाणन दस्तऐवज संलग्न असलेल्या निर्यात ऑर्डरसाठी फ्युमिगेट केलेले लाकडी रील

बांधकाम आणि आग-प्रतिरोधक कामगिरी

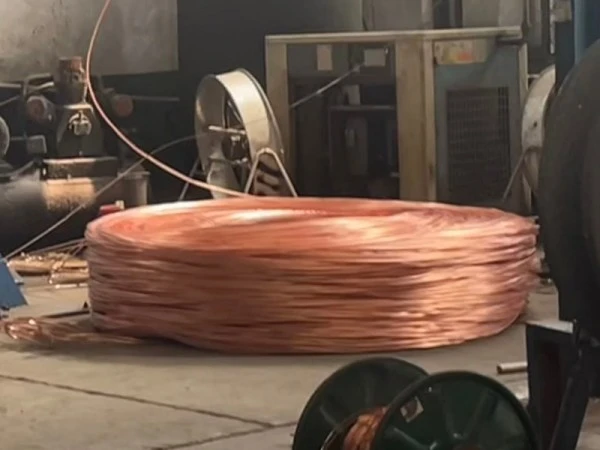

उच्च-शुद्धता तांबे कंडक्टर

पुरवलेले तपशील 99.99% उच्च-शुद्धता ऑक्सिजन-मुक्त तांबे कंडक्टर सामग्री म्हणून ओळखतात. वर्ग 1 घन कंडक्टर N-KYJV साठी सूचीबद्ध आहेत, तर लवचिक कंडक्टर कॉन्फिगरेशन संबंधित लवचिक मॉडेलसाठी उपलब्ध आहेत. 0.75 ते 6 मिमी² पर्यंतचे क्रॉस-सेक्शन आणि 2 ते 61 पर्यंतचे कोर परिमाण सूचीबद्ध केले आहेत, ज्यामुळे केबल कॉन्फिगरेशन वेगवेगळ्या कंट्रोल-सर्किट लेआउटसह जुळले जाऊ शकते.

XLPE इन्सुलेशन

XLPE क्रॉस-लिंक्ड पॉलीथिलीन प्राथमिक इन्सुलेशन लेयर बनवते. तांत्रिक डेटा कमाल दीर्घकालीन ऑपरेटिंग तापमान 90℃ आणि अल्पकालीन ओव्हरलोड सहिष्णुता 130℃ निर्दिष्ट करतो. केबल निवडताना कंडक्टर लोडिंग, सभोवतालची परिस्थिती आणि वास्तविक स्थापना वातावरणासह या तापमान श्रेणीचा विचार केला पाहिजे.

डबल-लेयर मीका फायर-प्रतिरोधक संरचना

आग-प्रतिरोधक स्तरामध्ये दुहेरी-स्तर सिंथेटिक अभ्रक टेप रॅपिंग असते. पुरवलेल्या तपशीलानुसार, 830℃ पेक्षा कमी नसलेल्या ओपन-फायर तापमानात केबल 90 मिनिटे ऊर्जावान राहू शकते. अग्नि-प्रतिरोधक स्तर हा आणीबाणी नियंत्रण आणि सिग्नल सर्किट्ससाठी केबल बांधणीचा एक महत्त्वाचा भाग आहे जेथे सतत सर्किट ऑपरेशन निर्दिष्ट केले आहे.

ज्वाला-प्रतिरोधक बाह्य आवरण

बाह्य आवरण ज्वाला-प्रतिरोधक पॉलीओलेफिन म्हणून निर्दिष्ट केले आहे. स्थापनेदरम्यान आणि सेवेदरम्यान अंतर्गत केबल संरचनेचे संरक्षण करण्याव्यतिरिक्त, म्यानचा उद्देश आग-कार्यक्षमतेच्या निर्दिष्ट परिस्थितीत ज्वालाचा प्रसार प्रतिबंधित करण्यासाठी आहे.

वेगवेगळ्या इंस्टॉलेशन अटींसाठी मॉडेल

निशस्त्र NH-KYJY/NH-KYJYR बांधकामात केबलच्या बाह्य व्यासाच्या किमान वाकण्याची त्रिज्या 6 पट आहे आणि ती केबल ट्रे, इनडोअर कंड्युट्स आणि केबल खंदकांसाठी वापरली जाऊ शकते. जेथे इलेक्ट्रोमॅग्नेटिक हस्तक्षेप हा एक चिंतेचा विषय आहे, तेथे ढाल केलेले NH-KYJYP कॉन्फिगरेशन किमान 80% च्या निर्दिष्ट कव्हरेजसह तांबे-वेणीचे संरक्षण प्रदान करते.

यांत्रिक दाब किंवा अंडरग्राउंड इंस्टॉलेशनच्या संपर्कात असलेल्या मार्गांसाठी, N-KYJV22 आणि N-KYJY23 दुहेरी-स्तर स्टील-टेप चिलखत आणि केबलच्या बाह्य व्यासाच्या 12 पट कमीत कमी बेंडिंग त्रिज्यासह सूचीबद्ध आहेत. बख्तरबंद बांधकाम निवडण्यापूर्वी स्थापना पद्धत, यांत्रिक प्रदर्शन, दफन परिस्थिती आणि आवश्यक संरक्षण पातळीची पुष्टी केली पाहिजे.

XLPE Fire Resistant Copper Control Cable

केबल कुठे वापरली जाते

फायर-संरक्षण प्रणाली

फायर अलार्म, स्प्रिंकलर पंप, स्मोक एक्झॉस्ट फॅन, फायर शटर आणि आपत्कालीन प्रकाशासाठी नियंत्रण आणि सिग्नल सर्किट्स केबलचा वापर करू शकतात जिथे आवश्यक अग्नि-प्रतिरोधक आणि इलेक्ट्रिकल पॅरामीटर्स प्रोजेक्ट स्पेसिफिकेशनशी जुळतात.

भूमिगत आणि बंदिस्त सुविधा

बोगदे, सर्वसमावेशक युटिलिटी कॉरिडॉर, भूमिगत पार्किंग क्षेत्रे आणि इतर बंदिस्त जागांसाठी आपत्कालीन उपकरणे आणि अग्नि-संरक्षण लिंकेज सिस्टमसाठी अग्नि-प्रतिरोधक नियंत्रण वायरिंगची आवश्यकता असू शकते.

नवीन-ऊर्जा सुविधा

फोटोव्होल्टेइक पॉवर स्टेशन, एनर्जी-स्टोरेज इक्विपमेंट रूम आणि चार्जिंग इन्फ्रास्ट्रक्चरमध्ये आपत्कालीन नियंत्रण सर्किट्सचा समावेश असू शकतो जेथे तापमान, अग्निशमन कार्यप्रदर्शन आणि स्थापना परिस्थिती एकत्रितपणे विचारात घेणे आवश्यक आहे.

सार्वजनिक आणि उच्च वहिवाटीच्या इमारती

रुग्णालये, शाळा, शॉपिंग मॉल्स, विमानतळ आणि कार्यालयीन इमारतींना आपत्कालीन यंत्रणा आणि इमारत-सेवा उपकरणांसाठी आग-प्रतिरोधक नियंत्रण सर्किटची आवश्यकता असू शकते.

औद्योगिक सुविधा

मेटलर्जिकल, केमिकल आणि इतर औद्योगिक प्लांट उपकरणे बंद करणे, अलार्म, आपत्कालीन वेंटिलेशन आणि संबंधित नियंत्रण कार्यांसाठी अग्नि-प्रतिरोधक नियंत्रण वायरिंग वापरू शकतात, लागू प्रकल्प आवश्यकतांच्या अधीन.

निर्यात विद्युत उपकरणे

गंतव्य बाजारपेठेनुसार आवश्यक मानके, चाचणी दस्तऐवजीकरण आणि पॅकेजिंगची पुष्टी करून केबलला इलेक्ट्रोमेकॅनिकल उपकरणे किंवा परदेशी प्रकल्पांसाठी असलेल्या अग्नि-संरक्षण प्रणालीचा भाग म्हणून निर्दिष्ट केले जाऊ शकते.

XLPE Fire Resistant Copper Control Cable

तांत्रिक पडताळणी आणि खरेदी विचार

आग-प्रतिरोधक नियंत्रण केबलसाठी, सत्यापन कंडक्टर सामग्रीपेक्षा जास्त कव्हर केले पाहिजे. कंडक्टर क्रॉस-सेक्शन, कोर प्रमाण, इन्सुलेशन प्रतिरोध, प्रतिकार-व्होल्टेज परिणाम, आग-प्रतिरोधक स्तर, आवरण सामग्री आणि लागू प्रतिष्ठापन परिस्थिती या सर्व प्रकल्पाच्या तपशीलाशी संबंधित असणे आवश्यक आहे.

पुरवठा केलेला डेटा तयार-उत्पादनासाठी 3000V/5मिनिटे आणि 20℃ वर किमान 1000 MΩ·km ची इन्सुलेशन प्रतिरोधक क्षमता व स्टँड-व्होल्टेज चाचणी निर्दिष्ट करतो. प्रकल्प खरेदीसाठी, आवश्यक चाचणी अहवाल, प्रमाणन दस्तऐवज आणि लागू गंतव्य-मार्केट मानके संपूर्णपणे उत्पादन श्रेणीऐवजी अचूक केबल मॉडेलवर पुष्टी केली पाहिजेत.

निर्यात ऑर्डरसाठी, पुरवलेल्या विनिर्देशानुसार प्लॅस्टिक फिल्म रॅपिंग आणि प्लास्टिक किंवा फ्युमिगेट केलेल्या लाकडी रीलसह पॅकेजिंगची व्यवस्था केली जाऊ शकते. कोर आयडेंटिफिकेशन, डिलिव्हरीची लांबी आणि शील्डिंग, आर्मरिंग किंवा लो-स्मोक हॅलोजन-मुक्त बांधकामासाठी कोणत्याही आवश्यकता ऑर्डर तपशीलामध्ये समाविष्ट केल्या पाहिजेत.

प्रकल्पासाठी केबल कशी निर्दिष्ट करावी

प्रथम नियंत्रण-सर्किट व्होल्टेज आणि आवश्यक अग्नि-कार्यक्षमता पातळीची पुष्टी करा. नंतर कनेक्ट केलेल्या उपकरणे आणि सर्किट डिझाइननुसार कंडक्टर क्रॉस-सेक्शन आणि कोरची संख्या निश्चित करा. जर केबलचा मार्ग इलेक्ट्रोमॅग्नेटिक हस्तक्षेप असलेल्या क्षेत्रातून जातो, तर एक ढाल केलेले बांधकाम मानले जाऊ शकते. थेट दफन किंवा यांत्रिकरित्या उघडलेल्या मार्गांसाठी, एक आर्मर्ड मॉडेल आवश्यक असू शकते.

स्थापनेचा मार्ग देखील किमान झुकणारा त्रिज्या निर्धारित करतो. नि:शस्त्र आवृत्त्यांसाठी केबलच्या बाह्य व्यासाच्या किमान 6 पट, ढाल केलेल्या आवृत्त्या किमान 8 वेळा आणि सूचीबद्ध आर्मर्ड आवृत्त्या किमान 12 वेळा आवश्यक असतात. बोगदे, रुग्णालये, शॉपिंग मॉल्स किंवा इतर उच्च-व्यावसायिक स्थानांचा समावेश असलेल्या प्रकल्पांसाठी, ऑर्डर देण्यापूर्वी आवश्यक कमी-स्मोक हॅलोजन-मुक्त किंवा इतर विशेष केबल बांधकामाची प्रकल्प तपशीलामध्ये पुष्टी केली पाहिजे.

वारंवार विचारले जाणारे प्रश्न

1. या केबलसाठी कोणते मानक निर्दिष्ट केले आहे?

पुरवठा केलेला तांत्रिक सारणी GB/T 9330 हे उत्पादनासाठी लागू मानक म्हणून ओळखते. परदेशातील प्रकल्पांसाठी, आवश्यक आंतरराष्ट्रीय मानक, प्रमाणन दस्तऐवज आणि चाचणी आवश्यकता गंतव्य बाजार आणि अचूक केबल बांधकामानुसार पुष्टी केली पाहिजे.

2. आग-प्रतिरोधक बांधकाम काय आहे आणि सर्किट किती काळ ऊर्जावान राहू शकते?

केबल डबल-लेयर सिंथेटिक अभ्रक टेप अग्नि-प्रतिरोधक स्तर म्हणून वापरते. पुरवठा केलेला तांत्रिक डेटा 830℃ पेक्षा कमी नसलेल्या ओपन-फायर तापमानात 90 मिनिटांसाठी सतत ऊर्जा निर्दिष्ट करतो. वास्तविक अग्नि-प्रतिरोधक वर्गीकरण आणि चाचणी दस्तऐवजीकरण ऑर्डर केलेल्या मॉडेल आणि लागू प्रकल्प मानकांनुसार सत्यापित केले जावे.

3. कोणते कंडक्टर आकार आणि कोर प्रमाण उपलब्ध आहेत?

सूचीबद्ध मानक कंडक्टर क्रॉस-सेक्शन 0.75, 1.0, 1.5, 2.5, 4 आणि 6 मिमी² आहेत. मानक कोर मालिकेत 2, 3, 4, 5, 7, 10, 14, 16, 19, 24, 27, 30, 37, 48, 52 आणि 61 कोर समाविष्ट आहेत. प्रकल्पाच्या आवश्यकतेनुसार विशेष कोर संख्यांवर चर्चा केली जाऊ शकते.

4. शिल्डेड आणि आर्मर्ड आवृत्त्या उपलब्ध आहेत का?

होय. शिल्डेड NH-KYJYP तांबे-ब्रेडेड शील्डिंगसह सूचीबद्ध आहे आणि किमान 80% कव्हरेज दर आहे. N-KYJV22 आणि N-KYJY23 दुहेरी-स्तर स्टील-टेप चिलखत सह सूचीबद्ध आहेत. इलेक्ट्रोमॅग्नेटिक हस्तक्षेप, यांत्रिक प्रदर्शन आणि स्थापना पद्धतीनुसार मॉडेल निवडले पाहिजे.

5. स्थापनेदरम्यान कोणती बेंडिंग त्रिज्या राखली पाहिजे?

पुरवलेल्या विनिर्देशानुसार, नि:शस्त्र NH-KYJY/NH-KYJYR ला केबलच्या बाह्य व्यासाच्या 6 पट कमीत कमी झुकणारा त्रिज्या आवश्यक आहे, ढाल केलेल्या NH-KYJYP ला किमान 8 वेळा आणि आर्मर्ड N-KYJV22 किंवा N-KYJY212 वेळा किमान वाकणे आवश्यक आहे.

6. अवतरणासाठी कोणती माहिती आवश्यक आहे?

कृपया आवश्यक मॉडेल, कंडक्टर क्रॉस-सेक्शन, कोर प्रमाण, केबलची लांबी, रेट केलेले व्होल्टेज, बिछाना पद्धत आणि इंस्टॉलेशन वातावरण प्रदान करा. शिल्डिंग, स्टील-टेप आर्मरिंग, लो-स्मोक हॅलोजन-फ्री बांधकाम, विशेष वितरण लांबी किंवा निर्यात पॅकेजिंग आवश्यक असल्यास, हे तपशील देखील समाविष्ट केले पाहिजेत जेणेकरून तपशील आणि कागदपत्रे अचूकपणे जुळतील.
