मेटल शील्डेड कोळसा शिअरर रबर केबल

उत्पादन मॉडेल: MCPT, MCPTJ.

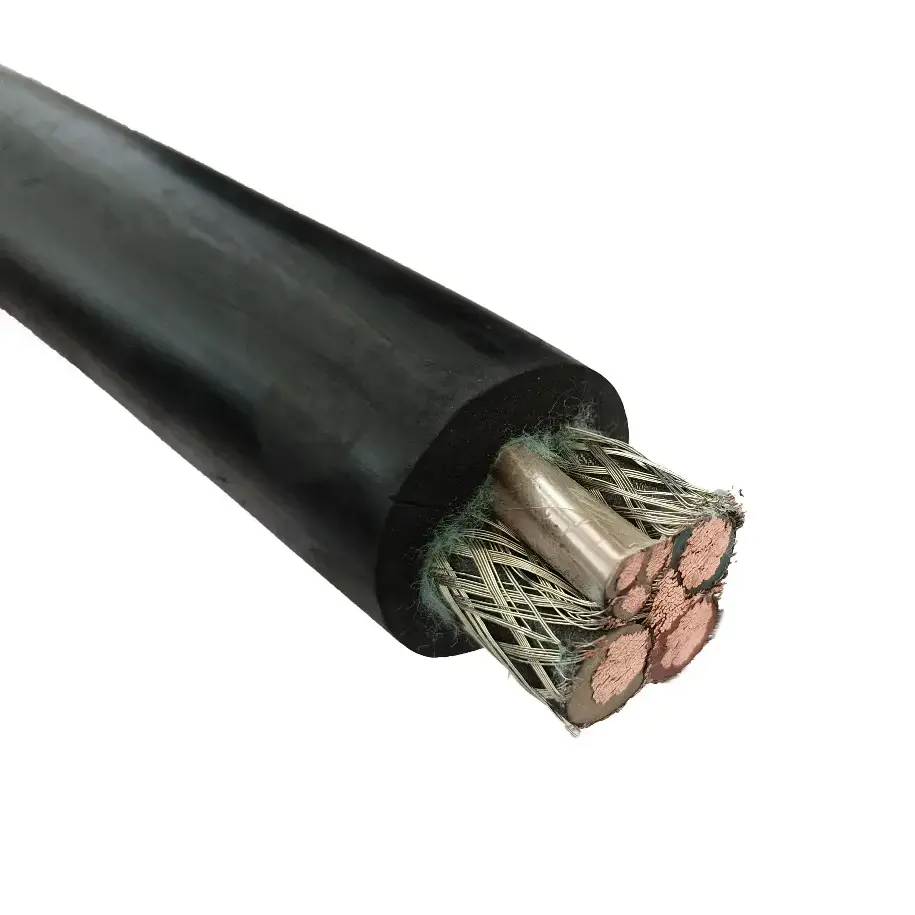

मेटल शील्डेड कोळसा शिअरर रबर केबल ही कोळसा शियरर्ससाठी लवचिक रबर-शीथ असलेली खाण केबल आहे. पुरवठा केलेल्या उत्पादनाची माहिती MT/T 818.4-2009 चा संदर्भ देते आणि भूमिगत कोळसा-खनन अनुप्रयोगांमध्ये वीज पुरवठा आणि नियंत्रण सिग्नल ट्रान्समिशन समाविष्ट करते. त्याच्या बांधकामात ऑक्सिजन-मुक्त तांबे कंडक्टर, विशेष रबर इन्सुलेशन, कॉपर-वायर ब्रेडेड शील्डिंग आणि वारंवार हालचाल, ड्रॅगिंग आणि वाकणे यांचा समावेश असलेल्या कामाच्या परिस्थितीसाठी उच्च-शक्तीचे रबर बाह्य आवरण एकत्र केले आहे.

उत्पादन तपशील, परिमाणे आणि तांत्रिक पॅरामीटर सारणी

अनुप्रयोग परिस्थिती

1. मोठ्या आणि मध्यम आकाराच्या भूमिगत कोळसा खाणींमध्ये पूर्णपणे यंत्रीकृत खाणकाम

मेटल शील्डेड कोळसा शिअरर रबर केबलचा वापर कोळसा शियरर्स आणि इतर मोबाईल खाण उपकरणांशी संबंधित पॉवर आणि कंट्रोल कनेक्शनसाठी केला जाऊ शकतो. त्याचे लवचिक कंडक्टर आणि रबर-शीथ केलेले बांधकाम अशा स्थापनेसाठी आहे जेथे उपकरणाच्या ऑपरेशन दरम्यान केबल वारंवार हलविली जाते.

2. उच्च-वायू आणि उद्रेक-धोकादायक कोळसा खाणी

विशिष्ट वायू किंवा स्फोट-नियंत्रण आवश्यकता असलेल्या भूमिगत खाणींना लागू असलेल्या खाण सुरक्षा नियमांशी जुळणारे केबल बांधकाम आवश्यक आहे. केबल निवडीमध्ये खाण वर्गीकरण, उपकरणे व्होल्टेज, ज्वाला-प्रतिरोधक आवश्यकता आणि प्रकल्प स्वीकृतीसाठी आवश्यक प्रमाणपत्रे किंवा चाचणी दस्तऐवज यांचा विचार केला पाहिजे.

3. अंडरग्राउंड सबस्टेशन आणि कोळसा शिअरर्स दरम्यान मोबाईल कनेक्शन

मोबाईल सबस्टेशन्स आणि कोळसा शिअरर यांच्यातील कनेक्शनमध्ये वारंवार ड्रॅगिंग, वाकणे आणि वळणे यासह तुलनेने लांब केबल चालते. लवचिक कंडक्टरचे बांधकाम या प्रकारच्या मोबाइल पॉवर-सप्लाय व्यवस्थेसाठी आहे, तर स्थापना निर्दिष्ट यांत्रिक मर्यादेत राहिली पाहिजे.

4. पाण्याचा फवारा आणि यांत्रिक प्रभावासह ओले भूमिगत क्षेत्र

पाण्याचे फवारे, धूळ आणि पडणारे गँग्यू केबल शीथवर अतिरिक्त यांत्रिक आणि पर्यावरणीय मागणी ठेवू शकतात. निर्दिष्ट उच्च-शक्तीचे रबर शीथ पोशाख, तेल, प्रभाव आणि ड्रॅगिंगला प्रतिकार प्रदान करते, ज्यामुळे या परिस्थितींच्या संपर्कात असलेल्या भूमिगत स्थापनेसाठी म्यानची स्थिती महत्त्वाची ठरते.

5. कोळसा-खाण पुनर्रचना आणि स्वयंचलित खाण प्रणाली

व्हेरिएबल-फ्रिक्वेंसी उपकरणे, मॉनिटरिंग सर्किट्स किंवा इतर इलेक्ट्रिकल कंट्रोल सिस्टीमचा समावेश असलेल्या खाण प्रकल्पांसाठी, मेटल शील्डिंग लेयर नियंत्रण आणि सिग्नल सर्किट्सवरील इलेक्ट्रोमॅग्नेटिक हस्तक्षेपाचा प्रभाव कमी करण्यास मदत करू शकते. शील्डिंग व्यवस्था आणि नियंत्रण-कोर कॉन्फिगरेशन कनेक्ट केलेल्या उपकरणे आणि ग्राउंडिंग पद्धतीशी जुळले पाहिजे.

व्यावहारिक उद्योग समस्या सोडवल्या

1. हाय-पॉवर मायनिंग उपकरणाभोवती इलेक्ट्रोमॅग्नेटिक हस्तक्षेप

हाय-पॉवर इलेक्ट्रिकल उपकरणे इलेक्ट्रोमॅग्नेटिक हस्तक्षेप निर्माण करू शकतात जे जवळच्या मॉनिटरिंग आणि कंट्रोल सर्किट्सवर परिणाम करतात. कॉपर-वायर ब्रेडेड मेटल शील्ड एक परिभाषित शिल्डिंग लेयर प्रदान करते, पुरवलेले तपशील ≥90% कव्हरेज दर दर्शविते. संपूर्ण शिल्डिंग कार्यक्षमतेचे मूल्यांकन करताना केबल ग्राउंडिंग आणि इंस्टॉलेशनच्या परिस्थितीचा देखील विचार केला पाहिजे.

2. वारंवार ड्रॅगिंग आणि वाकण्यापासून यांत्रिक ताण

उपकरणाच्या ऑपरेशन दरम्यान कोळसा शिअरर केबल्सच्या हालचालीच्या संपर्कात येतात, ज्यामुळे कंडक्टर, इन्सुलेशन आणि म्यानवर वारंवार यांत्रिक ताण येऊ शकतो. मल्टी-स्ट्रँड लवचिक तांबे कंडक्टर आणि रबर बांधकाम या प्रकारच्या हालचालींना सामावून घेण्याचा हेतू आहे. वास्तविक बेंडिंग कार्यक्षमतेचे मूल्यमापन असमर्थित निश्चित सायकल-लाइफ दाव्याऐवजी लागू चाचणी पद्धत आणि स्थापना आवश्यकता वापरून केले पाहिजे.

3. भूमिगत खाणकामासाठी ज्वाला-प्रतिरोधक आवश्यकता

भूमिगत कोळसा खाणींमध्ये ज्वाला-प्रतिरोधक कामगिरी हा केबल निवडीचा महत्त्वाचा भाग आहे. पुरवठा केलेला तांत्रिक डेटा फ्लेम-रिटार्डंट ग्रेडसाठी MT 386 चा संदर्भ देतो. विशिष्ट खाण प्रकल्पासाठी, आवश्यक सुरक्षितता प्रमाणपत्र आणि चाचणी दस्तऐवजीकरण वास्तविक केबल मॉडेल आणि अनुप्रयोगाच्या विरूद्ध पुष्टी केली पाहिजे.

4. ओले आणि यांत्रिकरित्या मागणी असलेल्या परिस्थितीत आवरण संरक्षण

पाण्याचे फवारे, धूळ, गँग्यू इम्पॅक्ट आणि वारंवार ड्रॅगिंगमुळे अंडरग्राउंड ऑपरेशन दरम्यान म्यानचा पोशाख होऊ शकतो. निर्दिष्ट बाह्य आवरणाचे वर्णन परिधान-प्रतिरोधक, तेल-प्रतिरोधक, प्रभाव-प्रतिरोधक आणि ड्रॅग-प्रतिरोधक असे केले जाते, जे संबंधित कार्य परिस्थितीत केबल संरचनेसाठी संरक्षण प्रदान करते.

5. नियंत्रण आणि देखरेख आवश्यकता

काही केबल कॉन्फिगरेशन्स खाण उपकरणांच्या इलेक्ट्रिकल आणि मॉनिटरिंग आवश्यकतांना सामावून घेण्यासाठी पॉवर कोर आणि कंट्रोल कोर एकत्र करतात. जेथे देखरेख किंवा संरक्षण कार्ये आवश्यक आहेत, तेथे वास्तविक मुख्य व्यवस्था आणि कनेक्शन पद्धतीची उपकरणे निर्माता किंवा इलेक्ट्रिकल सिस्टम डिझायनरशी पुष्टी केली पाहिजे.

6. तांत्रिक मापदंडांची पडताळणी आणि खाण दस्तऐवजीकरण

खाण प्रकल्पांना केबल मानके, इलेक्ट्रिकल पॅरामीटर्स, ज्वाला-प्रतिरोधक कामगिरी आणि सुरक्षितता-संबंधित कागदपत्रांची पडताळणी आवश्यक असू शकते. उत्पादन तपशील, चाचणी अहवाल आणि लागू प्रमाणपत्रे वास्तविक मॉडेल, व्होल्टेज रेटिंग आणि प्रकल्पासाठी पुरवलेल्या केबल कॉन्फिगरेशनशी संबंधित असणे आवश्यक आहे.

सर्वसमावेशक उत्पादन फायदे

1. शोधण्यायोग्य उत्पादन आणि तपासणी माहिती

Qiancheng प्रकल्प आवश्यकतांनुसार उत्पादन ओळख आणि संबंधित उत्पादन किंवा तपासणी दस्तऐवजीकरण प्रदान करू शकते. औपचारिक तपासणी किंवा स्वीकृतीच्या अधीन असलेल्या खाण प्रकल्पांसाठी, कागदपत्रे वास्तविक केबल मॉडेल, तपशील आणि उत्पादन बॅचच्या विरूद्ध तपासली पाहिजेत.

2. नियंत्रित केबल बांधकाम

कंडक्टर, रबर इन्सुलेशन, मेटल शील्डिंग आणि बाह्य आवरण प्रत्येक केबलच्या इलेक्ट्रिकल आणि यांत्रिक वैशिष्ट्यांमध्ये योगदान देतात. या उत्पादन टप्प्यांवर नियंत्रण ठेवल्याने तयार केबल निर्दिष्ट बांधकामाशी सुसंगत ठेवण्यास मदत होते. विद्युत आणि यांत्रिक तपासणी आयटम लागू उत्पादन आवश्यकतांनुसार व्यवस्था केली जाऊ शकते.

3. बांधकाम मोबाइल खनन उपकरणांशी जुळवून घेतले

मल्टी-स्ट्रँड कॉपर कंडक्टर, रबर इन्सुलेशन, ब्रेडेड मेटल शील्ड आणि उच्च-शक्तीच्या रबर शीथचे संयोजन मोबाइल कोळसा-खाण उपकरणांशी संबंधित अनेक आवश्यकता पूर्ण करते. यामध्ये वारंवार हालचाल, यांत्रिक संपर्क, विद्युत संरक्षण आणि भूगर्भातील पर्यावरणीय प्रदर्शनाचा समावेश आहे.

4. एकाधिक व्होल्टेज आणि कंडक्टर तपशील

पुरवठा केलेल्या उत्पादन श्रेणीमध्ये 25mm² ते 150mm² पर्यंतचे कंडक्टर क्रॉस-सेक्शन आणि 0.66/1.14kV आणि 1.9/3.3kV रेट केलेले व्होल्टेज समाविष्ट आहेत. पॉवर-कोर आणि कंट्रोल-कोर कॉन्फिगरेशन उपकरण कनेक्शन आणि केबल मॉडेलनुसार निवडले जाऊ शकतात. अवतरण आणि उत्पादन तपशील आवश्यक व्होल्टेज, कंडक्टर आकार, कोर संरचना, लांबी आणि स्थापना परिस्थितींवरून पुष्टी केली जाऊ शकते.

5. खाण प्रकल्पांसाठी तांत्रिक दस्तऐवजीकरण

प्रकल्पाच्या आवश्यकतांवर अवलंबून, तांत्रिक दस्तऐवजांमध्ये उत्पादन तपशील, तपासणी रेकॉर्ड, चाचणी अहवाल आणि लागू खाण सुरक्षा प्रमाणपत्रे समाविष्ट असू शकतात. निर्यात ऑर्डर किंवा औपचारिक खाण स्वीकृतीसाठी, आवश्यक दस्तऐवज सूची उत्पादनापूर्वी पुष्टी केली पाहिजे जेणेकरून पुरवठा केलेले दस्तऐवज अंतिम केबल तपशीलाशी संबंधित असतील.

प्रश्नोत्तरे

1. तुमची मेटल शील्डेड कोळसा शिअरर रबर केबल कोणत्या मानकांचे पालन करते?

MCPT आणि MCPTJ मॉडेलसाठी पुरवठा केलेल्या उत्पादनाची माहिती MT/T 818.4-2009 चा संदर्भ देते. आवश्यक व्होल्टेज आणि केबल कॉन्फिगरेशननुसार लागू मानक, प्रमाणन आणि चाचणी दस्तऐवजांची पुष्टी केली पाहिजे.

2. कोणते कंडक्टर आकार आणि व्होल्टेज रेटिंग्स उपलब्ध आहेत?

पुरवलेल्या स्पेसिफिकेशनमध्ये 25mm² ते 150mm² आणि 0.66/1.14kV आणि 1.9/3.3kV रेट केलेले व्होल्टेज कंडक्टर क्रॉस-सेक्शन समाविष्ट आहेत. पॉवर-कोर आणि कंट्रोल-कोर संयोजन उपकरणे आणि सर्किट आवश्यकतांनुसार निवडले जाऊ शकतात.

3. ही खाण केबल कोठे वापरली जाते?

हे भूमिगत कोळसा खाण उपकरणे आणि संबंधित वीज किंवा नियंत्रण कनेक्शनसाठी आहे, विशेषत: वारंवार ओढणे, वाकणे, वळणे, ओलावा, धूळ आणि यांत्रिक प्रभाव यांचा समावेश असलेल्या स्थापनेसाठी.

4. मेटल शील्डिंग लेयरचे कार्य काय आहे?

कॉपर-वायर ब्रेडेड शील्ड केबल कोरभोवती इलेक्ट्रोमॅग्नेटिक शील्डिंग प्रदान करते. पुरवलेले तांत्रिक तपशील ≥90% चे संरक्षण कव्हरेज दर्शवते. शिल्डिंग सिस्टमच्या प्रभावीतेसाठी योग्य ग्राउंडिंग आणि स्थापना देखील संबंधित आहेत.

5. वारंवार वाकण्यासाठी केबलचे मूल्यांकन कसे केले जावे?

मल्टी-स्ट्रँड कॉपर कंडक्टर आणि रबर बांधकाम लवचिक मोबाइल अनुप्रयोगांसाठी आहे. बेंडिंग त्रिज्या, हालचाल वारंवारता, ड्रॅगिंग पद्धत आणि स्थापनेची परिस्थिती लागू उत्पादन तपशील आणि चाचणी आवश्यकतांनुसार तपासली पाहिजे.

6. खाण प्रकल्पांसाठी तांत्रिक दस्तऐवज प्रदान केले जाऊ शकतात?

प्रकल्पाच्या आवश्यकतेनुसार तांत्रिक वैशिष्ट्ये, तपासणी रेकॉर्ड आणि लागू प्रमाणपत्र किंवा चाचणी दस्तऐवजांवर चर्चा केली जाऊ शकते. निर्यात ऑर्डर किंवा औपचारिक खाण स्वीकृतीसाठी, ऑर्डर प्लेसमेंटपूर्वी आवश्यक कागदपत्रांची पुष्टी केली पाहिजे.
