मॉडेल: MC-0.38/0.66, MCP-0.38/0.66, MCP-0.66/1.14, MCP-1.9/3.3, इ.

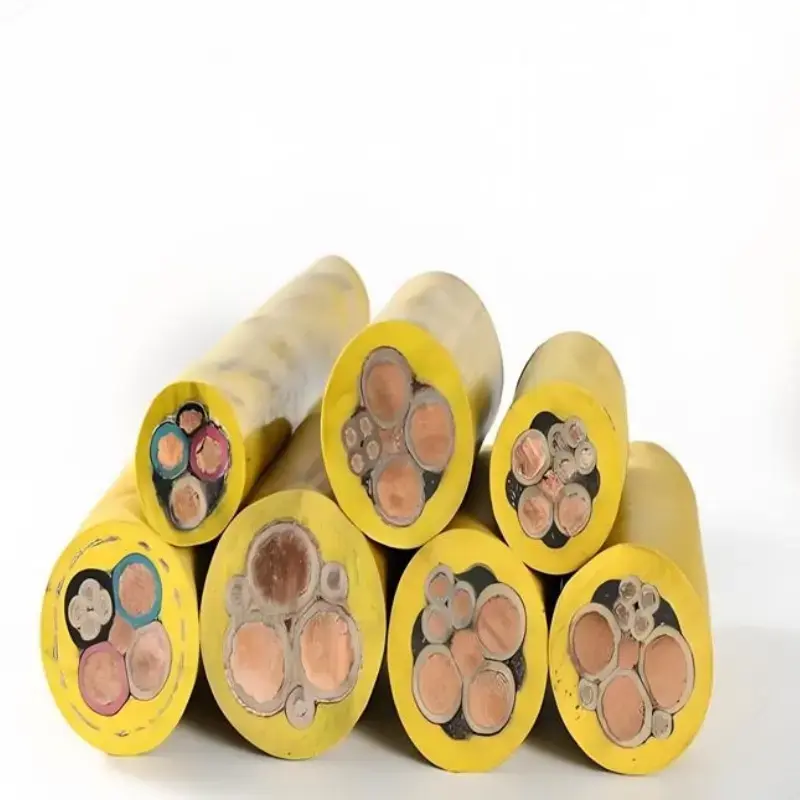

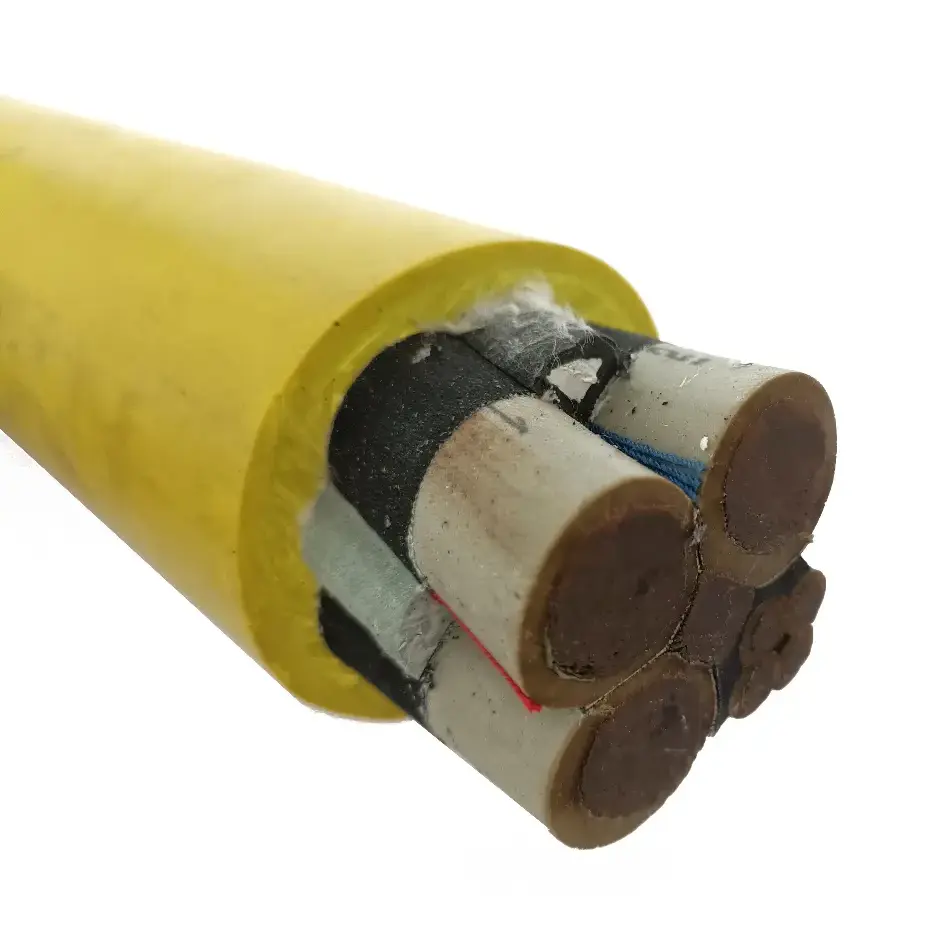

शील्डेड कोळसा शिअरर रबर केबलचा वापर कोळसा शिअररसारख्या भूमिगत कोळसा-खनन उपकरणांवर मोबाइल वीज पुरवठा आणि नियंत्रण कनेक्शनसाठी केला जातो. याच्या बांधकामामध्ये बहु-असर असलेला ऑक्सिजन-मुक्त तांबे कंडक्टर, विशेष-उद्देशीय रबर इन्सुलेशन, मेटॅलिक शील्डिंग आणि उच्च-शक्तीचे रबर म्यान यांचा समावेश आहे. पुरवलेल्या वैशिष्ट्यांमध्ये अनेक व्होल्टेज पातळी आणि कंडक्टर क्रॉस-सेक्शन अशा ऍप्लिकेशन्ससाठी समाविष्ट आहेत जिथे केबलला वारंवार हालचाल, वाकणे, ड्रॅगिंग आणि यांत्रिक संपर्कास सामोरे जावे लागते.
|
पॅरामीटर श्रेणी |
पॅरामीटर आयटम |
तांत्रिक निर्देशांक |
|
स्ट्रक्चर कॉन्फिगरेशन |
कंडक्टर साहित्य |
उच्च शुद्धता ऑक्सिजन मुक्त तांबे; मल्टी-स्ट्रँडेड लवचिक कंडक्टर, वारंवार वाकणे आणि टॉर्शनला प्रतिरोधक |
|
|
कंडक्टर क्रॉस-सेक्शन |
16 मिमी²～120 मिमी² |
|
|
इन्सुलेशन थर |
विशेष उद्देश रबर इन्सुलेशन, एक्सट्रूजन-प्रतिरोधक आणि अश्रू-प्रतिरोधक |
|
|
शिल्डिंग लेयर |
कॉपर-वायर वेणी आणि फायबरची संमिश्र धातूची ढाल |
|
|
बाह्य आवरण |
उच्च-शक्तीचे रबर म्यान, पोशाख-प्रतिरोधक, तेल-प्रतिरोधक, ड्रॅग-प्रतिरोधक आणि प्रभाव-प्रतिरोधक |
|
|
कोर कॉन्फिगरेशन |
कंपोझिट पॉवर-कोर प्लस कंट्रोल-कोर स्ट्रक्चर; एकाधिक-कोर पर्याय उपलब्ध |
|
इलेक्ट्रिकल कामगिरी |
रेट केलेले व्होल्टेज (kV) |
०.३८/०.६६, ०.६६/१.१४, १.९/३.३ |
|
|
इन्सुलेशन प्रतिरोध @20℃ |
≥50 MΩ· किमी |
|
|
पॉवर-फ्रिक्वेंसी व्होल्टेज withstand |
5 मिनिटांसाठी ब्रेकडाउनशिवाय एसी व्होल्टेज चाचणी पास करा |
|
|
कंडक्टर डीसी प्रतिकार |
MT 818 किंवा GB/T 12972 मानकांची आवश्यकता पूर्ण करते |
|
ज्वाला-प्रतिरोधक आणि अग्नि-प्रतिरोधक कामगिरी |
अग्निरोधक ग्रेड |
खाण कामाच्या परिस्थितीसाठी अग्नि-प्रतिरोधक आवश्यकता पूर्ण करते; अल्पकालीन उच्च-तापमान वातावरणात विश्वसनीय पॉवर-ऑन |
|
|
ज्वाला-प्रतिरोधक ग्रेड |
MT 386 मायनिंग फ्लेम-रिटार्डंट मानकांचे पालन करते; ज्वाला काढून टाकल्यावर स्वत: विझवणे |
हा केबल प्रकार भूमिगत मोबाइल खाण उपकरणांसाठी आहे जेथे पॉवर केबल सतत हालचाली आणि यांत्रिक तणावाच्या संपर्कात असू शकते. उपकरणे व्होल्टेज, वर्तमान मागणी, कंडक्टर क्रॉस-सेक्शन, कोर कॉन्फिगरेशन आणि स्थापना परिस्थितीनुसार वास्तविक तपशील निवडले जावे.
कोळसा कातरणे आणि इतर मोबाइल उपकरणांना केबल बांधकाम आवश्यक आहे जे कार्यरत चेहऱ्यावर वारंवार हालचाल करू शकतात. लवचिक कंडक्टर आणि रबर शीथ केबल राउटिंग परिस्थितीसाठी अनुकूल आहेत ज्यात वाकणे, ड्रॅग करणे आणि आसपासच्या उपकरणांशी संपर्क समाविष्ट आहे.
केबलचा रेट केलेला व्होल्टेज, कोर व्यवस्था आणि यांत्रिक आवश्यकता इंस्टॉलेशनशी जुळत असताना इतर मोबाइल खाण उपकरणांवर वीज आणि नियंत्रण कनेक्शनसाठी देखील विचार केला जाऊ शकतो. उपकरणे प्रकार आणि कनेक्शन कॉन्फिगरेशन तपशीलापूर्वी पुष्टी केली पाहिजे.
मेटॅलिक शील्डिंग लेयर केबल कोरभोवती एक प्रवाहकीय अडथळा प्रदान करते आणि नियंत्रण आणि सिग्नल सर्किट्सवरील इलेक्ट्रोमॅग्नेटिक हस्तक्षेपाचा प्रभाव कमी करण्यास मदत करू शकते. उपकरणे डिझाइन आणि ग्राउंडिंग व्यवस्थेसह शिल्डिंग आवश्यकतांचे मूल्यांकन केले पाहिजे.
रबर इन्सुलेशन आणि बाह्य आवरण हे भूमिगत वातावरणासाठी आहे जेथे ओलावा, धूळ, ड्रॅगिंग आणि यांत्रिक संपर्क येऊ शकतो. केबलच्या निवडीमध्ये वास्तविक पाण्याचे प्रदर्शन, स्थापनेचा मार्ग, तापमान आणि साइटवरील यांत्रिक लोडिंग यांचा विचार केला पाहिजे.
कोळसा-खाण केबल निवडीसाठी, केवळ इलेक्ट्रिकल रेटिंग पुरेशी नाही. ऑर्डर देण्यापूर्वी केबलचे बांधकाम, स्थापनेची हालचाल, शील्डिंग आवश्यकता आणि पर्यावरणीय परिस्थिती उपकरणे आणि खाण लेआउटच्या विरूद्ध तपासली पाहिजे.
उपलब्ध व्होल्टेज श्रेणीमध्ये 0.38/0.66 kV, 0.66/1.14 kV आणि 1.9/3.3 kV समाविष्ट आहेत, पुरवलेल्या तपशीलामध्ये 16 mm² ते 120 mm² पर्यंत कंडक्टर क्रॉस-सेक्शन सूचीबद्ध आहेत. योग्य आकार उपकरण लोड, परवानगीयोग्य व्होल्टेज ड्रॉप, केबलची लांबी आणि स्थापनेच्या परिस्थितीवर अवलंबून असते.
स्थिर-स्थापना केबलपेक्षा मोबाइल खाण केबलवर वारंवार हालचाली केल्याने वेगवेगळ्या यांत्रिक मागण्या येतात. मल्टी-स्ट्रँडेड कॉपर कंडक्टर आणि रबर कन्स्ट्रक्शन हे वारंवार वाकणे आणि टॉर्शन समाविष्ट असलेल्या अनुप्रयोगांसाठी आहे.
केबलमध्ये कॉपर-वायर वेणी आणि फायबर वापरून संमिश्र धातूचे ढाल समाविष्ट केले आहे. उच्च-शक्तीच्या विद्युत उपकरणांजवळ नियंत्रण सिग्नल वाहून नेणाऱ्या प्रतिष्ठापनांसाठी, शील्डिंग व्यवस्था उपकरणाच्या ग्राउंडिंग आणि नियंत्रण-प्रणाली आवश्यकतांशी जुळली पाहिजे.
बाह्य रबर म्यान परिधान-प्रतिरोधक, तेल-प्रतिरोधक, ड्रॅग-प्रतिरोधक आणि प्रभाव-प्रतिरोधक म्हणून निर्दिष्ट केले आहे. हे गुणधर्म संबंधित आहेत जेथे केबल मोबाईल मशिनरीजवळ राउट केली जाते किंवा वारंवार यांत्रिक संपर्कात येते.
पुरवठा केलेला तपशील MT 386 खाणकाम ज्वाला-प्रतिरोधक आवश्यकतांचे पालन करतो, ज्वाला काढून टाकल्यानंतर स्वत: विझवणे यासह. जेव्हा खाणीला विशिष्ट प्रमाणन किंवा चाचणी नोंदी आवश्यक असतात तेव्हा प्रकल्प दस्तऐवजीकरण आणि लागू केबल तपशील तपासले पाहिजेत.
खाण केबल खरेदीसाठी, तांत्रिक पडताळणीमध्ये उत्पादन मॉडेल, रेट केलेले व्होल्टेज, कंडक्टर क्रॉस-सेक्शन, कोर कॉन्फिगरेशन, इलेक्ट्रिकल चाचणी आवश्यकता आणि लागू खाण मानकांचा समावेश असावा. हे तपशील केवळ नाममात्र व्होल्टेजद्वारे निवडण्याऐवजी उपकरणे आणि स्थापनेच्या परिस्थितीशी केबल जुळण्यासाठी व्यावहारिक आधार प्रदान करतात.

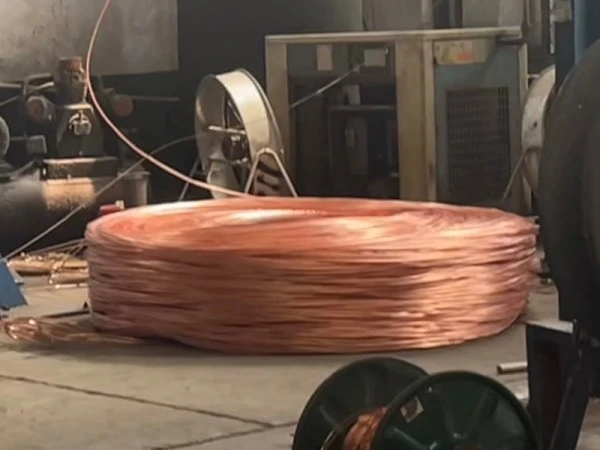

Qiancheng च्या केबल उत्पादन आणि तपासणी प्रक्रिया लागू उत्पादन तपशील आणि प्रकल्प आवश्यकता त्यानुसार दस्तऐवजीकरण केले जाऊ शकते. चाचणी रेकॉर्ड, तांत्रिक मापदंड आणि इतर सहाय्यक दस्तऐवजांची खरेदी आणि स्वीकृती प्रक्रियेचा भाग म्हणून पुनरावलोकन केले जाऊ शकते जेथे आवश्यक असेल.
मल्टी-स्ट्रँडेड ऑक्सिजन-फ्री कॉपर कंडक्टर मोबाइल उपकरणाच्या ऑपरेशन दरम्यान वारंवार वाकणे आणि टॉर्शन सामावून घेण्याच्या उद्देशाने आहे. आवश्यक विद्युत भार आणि केबल विनिर्देशानुसार कंडक्टरचा आकार निवडला जाऊ शकतो.
पुरवलेल्या विनिर्देशांमध्ये संमिश्र पॉवर-कोर आणि कंट्रोल-कोर बांधकामांचा समावेश आहे. हे कॉन्फिगरेशन केबल रूटिंग सुलभ करू शकते जेथे पॉवर आणि कंट्रोल कनेक्शन दोन्ही आवश्यक आहेत, उपकरणांच्या कनेक्शन आवश्यकतांच्या अधीन आहेत.
शिल्डिंग स्ट्रक्चर अशा इन्स्टॉलेशनशी संबंधित आहे जेथे पॉवर केबल्स आणि कंट्रोल सर्किट्स समान मोबाइल उपकरण वातावरणात कार्य करतात. त्याची प्रभावीता ढाल समाप्ती आणि ग्राउंडिंगसह संपूर्ण सिस्टम डिझाइनवर अवलंबून असते.
इन्सुलेशन आणि बाह्य संरक्षणात्मक थर दोन्हीसाठी रबर सामग्री वापरली जाते. निर्दिष्ट बांधकाम मोबाइल भूमिगत उपकरणांशी संबंधित मागणी असलेल्या यांत्रिक परिस्थितीसाठी एक्सट्रूझन, फाडणे, पोशाख, तेल आणि प्रभावांना प्रतिकार प्रदान करते.
A: पुरवठा केलेल्या वैशिष्ट्यांमध्ये 0.38/0.66 kV, 0.66/1.14 kV आणि 1.9/3.3 kV चे रेट केलेले व्होल्टेज समाविष्ट आहेत, ज्यामध्ये 16 mm² ते 120 mm² पर्यंत कंडक्टर क्रॉस-सेक्शन आहेत. उपकरणे आणि अनुप्रयोगानुसार विशिष्ट कोर व्यवस्था आणि मॉडेलची पुष्टी केली पाहिजे.
A: केबल कॉपर-वायर वेणी आणि फायबर असलेली एक मिश्रित धातूची ढाल वापरते. हे केबलमधील सर्किट्सवर परिणाम करणारे इलेक्ट्रोमॅग्नेटिक हस्तक्षेप कमी करण्याच्या उद्देशाने आहे, तर संपूर्ण संरक्षणाची कार्यक्षमता देखील योग्य स्थापना आणि ग्राउंडिंगवर अवलंबून असते.
A: शील्डेड कोळसा शिअरर रबर केबल मुख्यत्वे मोबाईल अंडरग्राउंड खाण उपकरणे आणि कोळसा खाणकामाच्या कामाशी संबंधित आहे. जेव्हा व्होल्टेज, कंडक्टर आकार, कोर कॉन्फिगरेशन आणि यांत्रिक आवश्यकता सुसंगत असतात तेव्हा कोळसा शिअरर आणि इतर मोबाइल उपकरणांसाठी याचा विचार केला जाऊ शकतो.
A: उपकरणे रेट केलेले व्होल्टेज, कंडक्टर क्रॉस-सेक्शन, कोरची संख्या आणि प्रकार, केबलची लांबी, शील्डिंग आवश्यकता, स्थापना पद्धत आणि पर्यावरणीय परिस्थितीची पुष्टी करा. खाण प्रकल्पांसाठी, उत्पादन किंवा शिपमेंट करण्यापूर्वी आवश्यक मानके, प्रमाणपत्रे आणि चाचणी दस्तऐवजांची पुष्टी करणे आवश्यक आहे.
A: पुरवलेल्या तांत्रिक तपशीलात असे नमूद केले आहे की केबल MT 386 खाण ज्वाला-प्रतिरोधक आवश्यकतांचे पालन करते आणि ज्वाला काढून टाकल्यानंतर ते स्वतः विझते. कोणतेही प्रकल्प-विशिष्ट प्रमाणन किंवा चाचणी आवश्यकता अचूक केबल मॉडेल आणि लागू तपशीलाविरूद्ध पुष्टी केली पाहिजे.
A: निवडलेल्या मॉडेल आणि प्रकल्पाच्या आवश्यकतांनुसार तांत्रिक मापदंड आणि सहाय्यक दस्तऐवजीकरण प्रदान केले जाऊ शकते. कोटेशन किंवा स्पेसिफिकेशन पुनरावलोकनासाठी, आवश्यक व्होल्टेज, कंडक्टर आकार, कोर कॉन्फिगरेशन, प्रमाण आणि अनुप्रयोग परिस्थिती प्रदान करणे उपयुक्त आहे.
