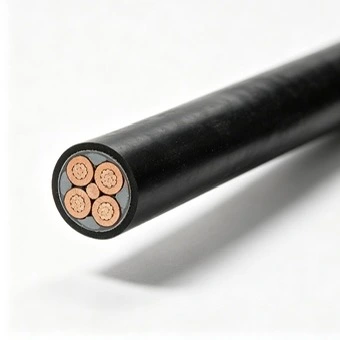

कॉपर पीव्हीसी आग प्रतिरोधक कमी व्होल्टेज पॉवर केबल

कॉपर पीव्हीसी फायर रेझिस्टंट लो व्होल्टेज पॉवर केबल हे लो-व्होल्टेज केबल कन्स्ट्रक्शन आहे ज्यामध्ये कॉपर कंडक्टर, पीव्हीसी इन्सुलेशन आणि शीथ आणि अभ्रक फायर-प्रतिरोधक थर समाविष्ट आहे. हे अशा सर्किट्ससाठी आहे जेथे विशिष्ट अग्निशमन स्थिती दरम्यान पॉवर सातत्य आवश्यक आहे, ज्यामध्ये आपत्कालीन शक्ती, अग्नि-संरक्षण आणि इतर सुरक्षा-संबंधित विद्युत प्रणालींचा समावेश आहे. Qiancheng नियंत्रित कंडक्टर, इन्सुलेशन, आग-प्रतिरोधक आणि तयार-उत्पादन चाचणी प्रक्रियेसह केबल तयार करते.

उत्पादन परिमाणे आणि तांत्रिक मापदंड

उत्पादन प्रक्रिया

1. कॉपर रॉड ड्रॉइंग आणि एनीलिंग

उच्च-शुद्धता इलेक्ट्रोलाइटिक कॉपर रॉड्स मल्टी-डाय ड्रॉइंग उपकरणांद्वारे आवश्यक कंडक्टर व्यासामध्ये काढल्या जातात. अंतर्गत तणाव दूर करण्यासाठी आणि आवश्यक यांत्रिक गुणधर्म राखण्यासाठी सतत ऍनीलिंगचा वापर केला जातो. निर्दिष्ट विद्युत आवश्यकतांच्या विरूद्ध उत्पादनादरम्यान कंडक्टर प्रतिरोध तपासला जातो.

2. कंडक्टर स्ट्रँडिंग

अडकलेल्या बांधकामांसाठी, निर्दिष्ट कंडक्टरच्या संरचनेनुसार वैयक्तिक तांब्याच्या तारांची व्यवस्था केली जाते आणि अडकलेली असते. केबलच्या स्थापनेसाठी आवश्यक लवचिकता राखून प्रक्रिया लांबी आणि कंडक्टर भूमिती नियंत्रित करते.

3. मीका फायर-प्रतिरोधक टेप रॅपिंग

निर्दिष्ट बांधकामानुसार कंडक्टर किंवा केबल कोरभोवती अभ्रक टेप गुंडाळल्याने अग्नि-प्रतिरोधक थर तयार होतो. उत्पादनादरम्यान ओव्हरलॅप आणि कव्हरेज नियंत्रित केले जातात जेणेकरून संरक्षित विभागाभोवती अग्नि-प्रतिरोधक स्तर सतत राहील.

4. पीव्हीसी इन्सुलेशन एक्सट्रूजन

कंडक्टरभोवती फ्लेम-रिटर्डंट पीव्हीसी इन्सुलेशन बाहेर काढले जाते. निर्दिष्ट जाडी राखण्यासाठी आणि अत्यधिक विक्षिप्तपणामुळे स्थानिकीकृत विद्युत ताण कमी करण्यासाठी उत्पादनादरम्यान इन्सुलेशन परिमाणे आणि एकाग्रतेचे परीक्षण केले जाते.

5. ऑनलाइन स्पार्क चाचणी

ऑनलाइन स्पार्क टेस्टर एक्सट्रूजन दरम्यान इन्सुलेशन अखंडता तपासतो. जेव्हा इन्सुलेशन दोष आढळतो, तेव्हा पुढील उत्पादन टप्प्यापूर्वी तपासणी आणि सुधारात्मक कारवाईसाठी प्रभावित स्थिती ओळखली जाऊ शकते.

6. केबल टाकणे आणि भरणे

मल्टी-कोर बांधकामांसाठी, इन्सुलेटेड कोर निर्दिष्ट फिलिंग सामग्रीसह एकत्र केले जातात. प्रक्रिया अभिप्रेत केबल भूमिती राखते आणि बाह्य आवरणासाठी एक सुसंगत पाया प्रदान करते.

7. पीव्हीसी बाह्य आवरण बाहेर काढणे

निवडलेल्या केबल बांधकामानुसार ज्वाला-प्रतिरोधक पीव्हीसी बाह्य आवरण म्हणून बाहेर काढले जाते. उत्पादन ओळख म्यानवर चिन्हांकित केली जाऊ शकते, संबंधित मॉडेल आणि स्थापना आणि तपासणीसाठी आवश्यक तपशील माहितीसह.

8. केबल चाचणी समाप्त

तयार केबल्स लागू तांत्रिक तपशीलानुसार तपासल्या जातात. तपासणीमध्ये अग्नि-प्रतिरोध चाचणी, पॉवर-फ्रिक्वेंसी विदस्टँड-व्होल्टेज चाचणी, इन्सुलेशन-प्रतिरोध मापन, कंडक्टर प्रतिरोध आणि कमी-तापमान वाकणे चाचण्यांचा समावेश असू शकतो.

उत्पादन उपकरणे आणि गुणवत्ता तपासणी

उत्पादन उपकरणे

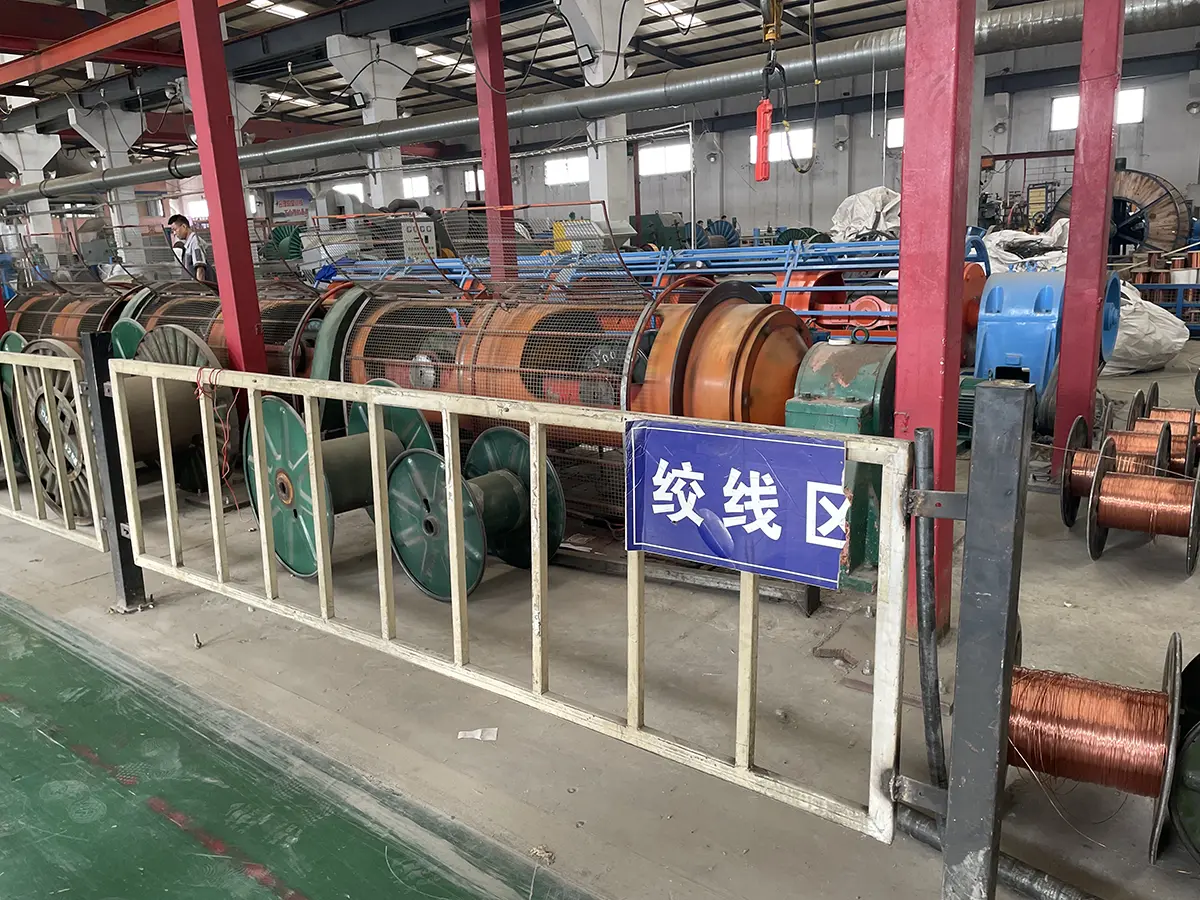

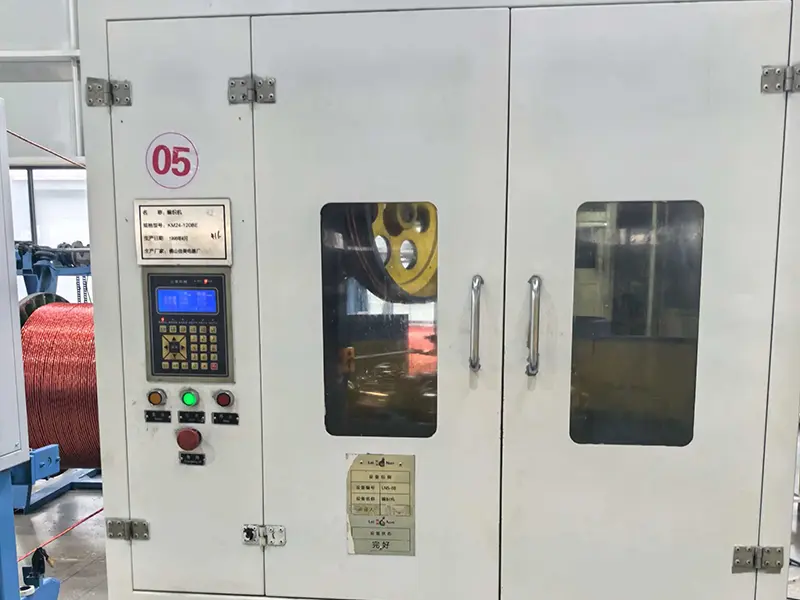

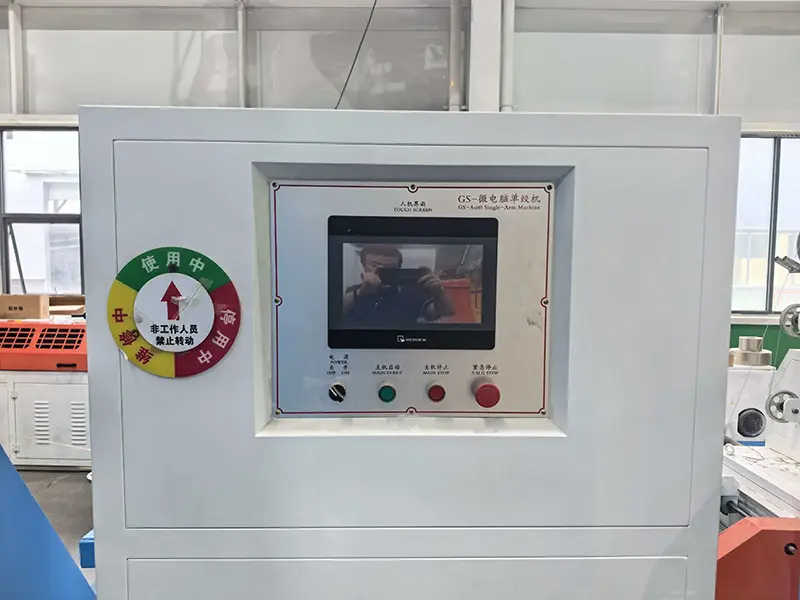

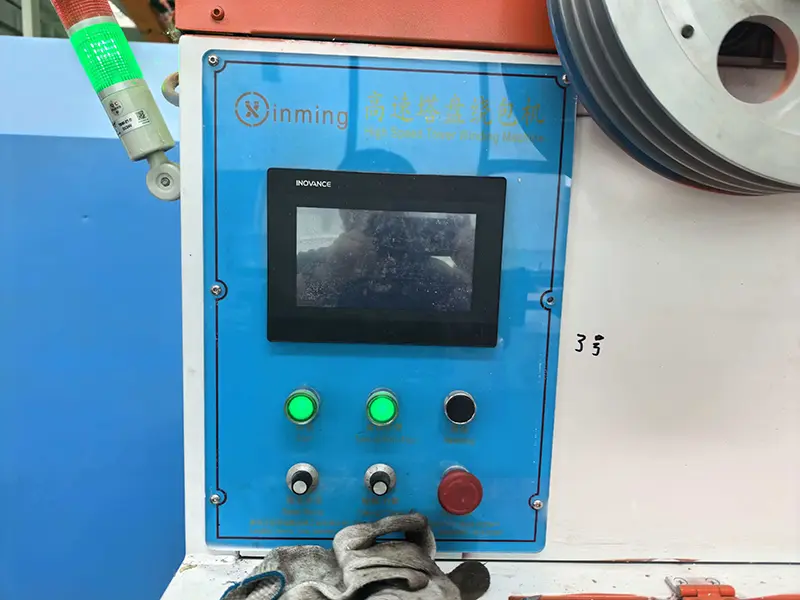

कियानचेंगच्या केबल उत्पादन उपकरणांमध्ये सिंगल स्ट्रँडर्स, सिक्स-डिस्क क्रॉस स्ट्रँडर्स, मायक्रो कॉम्प्युटर-नियंत्रित स्ट्रँडर्स, हाय-स्पीड रॅपिंग मशीन, पीव्हीसी इन्सुलेशन आणि शीथ एक्सट्रुजन लाइन्स, केबलिंग उपकरणे, एकात्मिक मार्किंग आणि एक्सट्रूजन उपकरणे आणि स्वयंचलित कॉइलिंग आणि टेक-अप सिस्टम समाविष्ट आहेत.

येणारी सामग्री तपासणी

ऑक्सिजन-फ्री कॉपर रॉड्स, अभ्रक अग्नि-प्रतिरोधक टेप आणि ज्वाला-प्रतिरोधक PVC संयुगे यासारख्या येणाऱ्या सामग्रीची उत्पादनात प्रवेश करण्यापूर्वी तपासणी केली जाऊ शकते. सामग्री तपासणी रेकॉर्ड नंतरच्या बॅच ट्रेसिबिलिटी आणि प्रक्रिया नियंत्रणासाठी संदर्भ प्रदान करतात.

प्रक्रियेत तपासणी

मुख्य प्रक्रिया पॅरामीटर्समध्ये अभ्रक-टेप ओव्हरलॅप, इन्सुलेशन जाडी, कंडक्टरची परिमाणे आणि एक्सट्रूजन परिस्थिती समाविष्ट आहे. केबल तयार-उत्पादनाच्या टप्प्यावर पोहोचण्यापूर्वी मितीय किंवा प्रक्रिया विचलन ओळखण्यासाठी उत्पादनादरम्यान पेट्रोल तपासणी केली जाते.

अग्निरोधक चाचणी

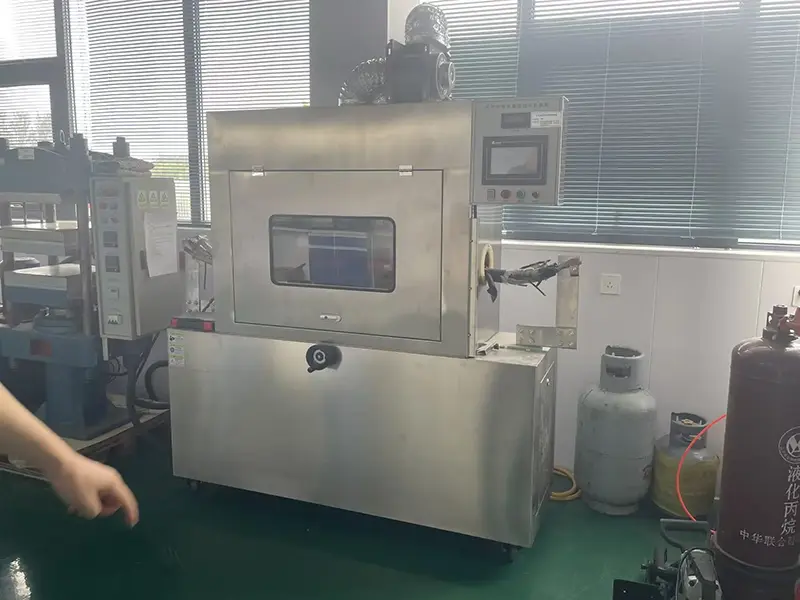

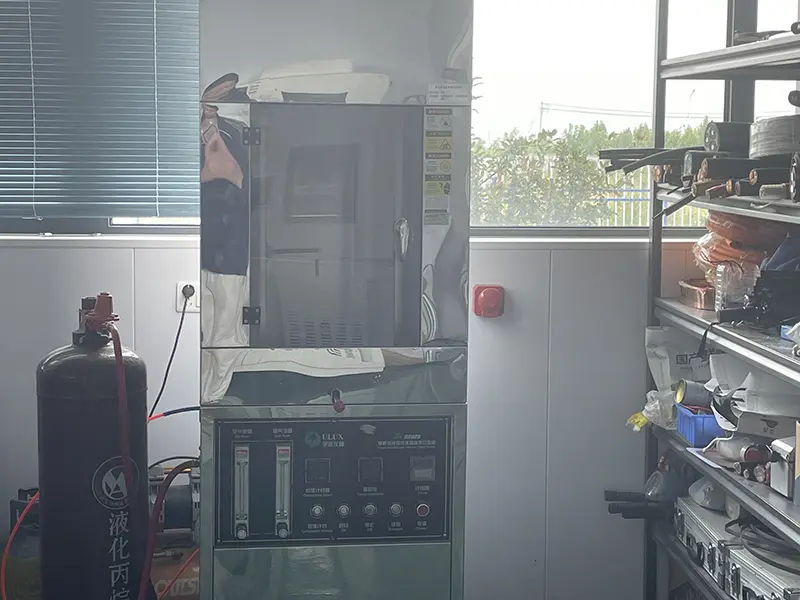

लागू असलेल्या आग-प्रतिरोधक बांधकामासाठी, विशिष्ट चाचणी परिस्थितीनुसार अग्निशामक चाचणी केली जाऊ शकते. पुरवठा केलेली उत्पादन माहिती GB/T 19216 नुसार 90-मिनिटांच्या कालावधीसह 750℃ अग्निशामक चाचणीचा संदर्भ देते. वास्तविक चाचणी पद्धत, नमुना बांधकाम आणि स्वीकृती निकष लागू मानक आणि उत्पादन तपशीलांच्या विरोधात पुष्टी केली पाहिजे.

विद्युत चाचणी

इलेक्ट्रिकल तपासणीमध्ये पॉवर-फ्रिक्वेंसी विदस्टँड-व्होल्टेज चाचणी, इन्सुलेशन-प्रतिरोध मापन आणि कंडक्टर डीसी प्रतिकार यांचा समावेश असू शकतो. पुरवठा केलेला डेटा 5 मिनिटांसाठी 3.5 kV पॉवर-फ्रिक्वेंसी विदस्टँड-व्होल्टेज चाचणी आणि लागू उत्पादन तपशीलासाठी ≥100 MΩ/km ची इन्सुलेशन प्रतिरोधकता निर्दिष्ट करतो.

पर्यावरण चाचणी

उत्पादनाच्या तपशीलावर अवलंबून, पर्यावरणीय मूल्यमापनामध्ये कमी-तापमान वाकणे, अतिनील हवामान आणि आम्ल-अल्कली गंज चाचणी समाविष्ट असू शकते. लागू चाचणी तापमान, कालावधी आणि स्वीकृती निकषांची ऑर्डर आवश्यकतांनुसार पुष्टी केली पाहिजे.

अंतिम तपासणी आणि दस्तऐवजीकरण

शिपमेंट करण्यापूर्वी, तयार केबल्सचे स्वरूप, उत्पादन चिन्हांकन, केबल बांधकाम आणि रील माहितीसाठी तपासले जाऊ शकते. ऑर्डर आणि प्रकल्पाच्या आवश्यकतांनुसार फॅक्टरी तपासणी रेकॉर्ड आणि इतर आवश्यक तांत्रिक कागदपत्रे पुरवली जाऊ शकतात.

फायर आणि इलेक्ट्रिकल कामगिरी

आग-प्रतिरोधक बांधकाम

अभ्रक अग्नि-प्रतिरोधक थर उच्च-तापमानाच्या प्रदर्शनाखाली कंडक्टरभोवती एक इन्सुलेट अडथळा बनवते. फ्लेम-रिटर्डंट पीव्हीसी इन्सुलेशन आणि शीथसह एकत्रित केलेले, केवळ ज्योत प्रसार मर्यादित करण्याऐवजी निर्दिष्ट चाचणी कालावधीसाठी सर्किट अखंडता राखण्यासाठी बांधकामाचा हेतू आहे.

इलेक्ट्रिकल इन्सुलेशन

कॉपर पीव्हीसी फायर रेझिस्टंट लो व्होल्टेज पॉवर केबलमध्ये एकसमान, गैर-विक्षिप्त इन्सुलेशन-लेयर जाडीची वैशिष्ट्ये आहेत. सर्व तयार केबल्स पाणी-विसर्जन सहन-विद्युत-व्होल्टेज चाचणी उत्तीर्ण करतात, ज्यामुळे दमट भूमिगत वातावरणात विद्युत गळती आणि शॉर्ट-सर्किटचे धोके दूर होतात. पुनर्नवीनीकरण केलेल्या सामग्रीपासून बनवलेल्या नॉन-स्टँडर्ड केबल्सच्या तुलनेत, ब्रेकडाउन-अपयश दर 98% ने कमी केला आहे.

साहित्य आणि स्थापना सुरक्षा

केबलचे बांधकाम तांबे कंडक्टर, अभ्रक अग्निरोधक सामग्री आणि ज्वाला-प्रतिरोधक पीव्हीसी इन्सुलेशन आणि आवरण एकत्र करते. स्थापनेदरम्यान, केबलला जास्त खेचणे, तीक्ष्ण कडा आणि आग-प्रतिरोधक लेयरला नुकसान होण्यापासून संरक्षित केले पाहिजे. इन्स्टॉलेशन डिझाइनमध्ये आवश्यक असेल तेथे योग्य आग-प्रतिरोधक जोडणी उपकरणे निवडली पाहिजेत.

निर्माता आणि प्रकल्प समर्थन

Qiancheng केबल Hengshui, Hebei येथे त्याच्या उत्पादन सुविधेवर पॉवर आणि कंट्रोल केबल उत्पादने तयार करते. ऑर्डरनुसार फॅक्टरी तपासणी, तांत्रिक दस्तऐवजीकरण आणि प्रकल्प-विशिष्ट उत्पादन माहिती प्रदान केली जाऊ शकते. परदेशातील प्रकल्पांसाठी, आवश्यक प्रमाणपत्रे, चाचणी अहवाल आणि दस्तऐवजीकरण उत्पादनापूर्वी पुष्टी केली पाहिजे जेणेकरून पुरवठा केलेली कागदपत्रे गंतव्यस्थान आणि प्रकल्प आवश्यकतांशी जुळतील.

अर्ज

आपत्कालीन पॉवर सर्किट्स

केबलचा विचार लो-व्होल्टेज सर्किट्ससाठी केला जाऊ शकतो जेथे विशिष्ट आगीच्या स्थितीत विद्युत सातत्य राखणे हा प्रकल्पाच्या आवश्यकतेचा भाग आहे, ज्यामध्ये आपत्कालीन प्रकाश, फायर अलार्म आणि इतर सुरक्षा-संबंधित प्रणालींचा समावेश आहे.

रुग्णालये आणि सार्वजनिक इमारती

रुग्णालये, शाळा, व्यावसायिक इमारती आणि इतर सार्वजनिक सुविधा निवडलेल्या आपत्कालीन आणि अग्नि-संरक्षण सर्किट्ससाठी अग्नि-प्रतिरोधक केबल बांधकाम निर्दिष्ट करू शकतात. आवश्यक आग कालावधी आणि चाचणी मानक प्रकल्प तपशीलावरून पुष्टी केली पाहिजे.

केबल ट्रे आणि केबल खंदक

उत्पादनाचा वापर केबल ट्रे, खंदक आणि इतर संरक्षित राउटिंग सिस्टीममध्ये केला जाऊ शकतो जेथे केबल बांधकाम आणि स्थापना परिस्थिती सुसंगत आहे. केबल रूटिंगने यांत्रिक नुकसान आणि जास्त वाकण्यापासून योग्य संरक्षण प्रदान केले पाहिजे.

औद्योगिक आणि पायाभूत सुविधा प्रकल्प

औद्योगिक संयंत्रे, पायाभूत सुविधा आणि इतर कमी-व्होल्टेज वितरण प्रणालींना गंभीर उपकरणांसाठी आग-प्रतिरोधक सर्किट्सची आवश्यकता असू शकते. कंडक्टर आकार, कोर कॉन्फिगरेशन, स्थापना पद्धत आणि अग्नि-कार्यक्षमता आवश्यकता स्पष्टीकरणापूर्वी पुष्टी केल्या पाहिजेत.

वारंवार विचारले जाणारे प्रश्न

Q1: ही केबल पारंपारिक ज्वाला-प्रतिरोधक केबलपेक्षा कशी वेगळी आहे?

A: ज्वाला-प्रतिरोधक केबल प्रामुख्याने ज्वालाचा प्रसार मर्यादित करते, तर अग्नि-प्रतिरोधक बांधकाम परिभाषित अग्नि-चाचणी परिस्थितींनुसार विशिष्ट कालावधीसाठी सर्किट अखंडता राखण्यासाठी अग्नि-प्रतिरोधक स्तर समाविष्ट करते. लागू आग कालावधी आणि चाचणी तापमान उत्पादन तपशील आणि मानक अवलंबून.

Q2: कोणती कंडक्टर सामग्री वापरली जाते?

A: कंडक्टर तांब्यापासून बनविला जातो. पुरवलेली उत्पादन माहिती उच्च-शुद्धता इलेक्ट्रोलाइटिक कॉपर रॉड प्रारंभिक सामग्री म्हणून निर्दिष्ट करते, त्यानंतर ड्रॉइंग आणि ॲनिलिंग. कंडक्टर डीसी प्रतिकार लागू तांत्रिक आवश्यकतांच्या विरूद्ध तपासला जातो.

Q3: प्रसूतीपूर्वी कोणत्या चाचण्या केल्या जाऊ शकतात?

उ: निर्दिष्ट बांधकामावर अवलंबून, चाचणीमध्ये अग्नि-प्रतिरोधकता, पॉवर-फ्रिक्वेंसी विसस्टंट व्होल्टेज, इन्सुलेशन प्रतिरोध, कंडक्टर प्रतिरोध आणि कमी-तापमान वाकणे समाविष्ट असू शकते. ऑर्डर देताना आवश्यक चाचणी अहवाल आणि तपासणी दस्तऐवजांची पुष्टी केली जाऊ शकते.

Q4: परदेशी प्रकल्पांसाठी इंग्रजी तांत्रिक दस्तऐवज प्रदान केले जाऊ शकतात?

उ: इंग्रजी भाषेतील तांत्रिक दस्तऐवज प्रकल्प आणि ऑर्डरच्या आवश्यकतांनुसार तयार केले जाऊ शकतात. आवश्यक प्रमाणपत्र, चाचणी अहवाल आणि तपासणी-दस्तऐवज यादी आगाऊ पुष्टी केली पाहिजे कारण दस्तऐवजीकरण आवश्यकता गंतव्यस्थान, प्रकल्प आणि लागू मानकानुसार बदलतात.

Q5: केबल वेगवेगळ्या लांबी आणि वैशिष्ट्यांमध्ये पुरवली जाऊ शकते?

A: केबलची लांबी आणि तपशील ऑर्डरनुसार चर्चा केली जाऊ शकते. कोटेशनची विनंती करताना आवश्यक कंडक्टर क्रॉस-सेक्शन, बांधकाम, प्रमाण, रीलची लांबी, मार्किंग आणि इतर तांत्रिक तपशील प्रदान केले पाहिजेत.

Q6: ही आग-प्रतिरोधक केबल कुठे स्थापित केली जाऊ शकते?

उ: विशिष्ट प्रतिष्ठापन वातावरणात केबल ट्रे, केबल खंदक आणि इतर संरक्षित लो-व्होल्टेज राउटिंग प्रणालींचा समावेश होतो. प्रकल्पाच्या आवश्यकतेनुसार, सार्वजनिक इमारती, पायाभूत सुविधा आणि औद्योगिक सुविधांमधील आपत्कालीन उर्जा, अग्नि-संरक्षण आणि गंभीर कमी-व्होल्टेज सर्किट्ससाठी याचा विचार केला जाऊ शकतो.

Q7: ग्राहक कारखान्याची तपासणी करू शकतात किंवा तृतीय-पक्ष चाचणीची व्यवस्था करू शकतात?

उ: प्रकल्प आणि तपासणी व्यवस्थेनुसार कारखाना भेटी आणि तृतीय-पक्षाच्या तपासणीवर चर्चा केली जाऊ शकते. स्वतंत्र नमुना किंवा चाचणी आवश्यक असल्यास, शिपमेंट करण्यापूर्वी नमुना पद्धत, तपासणीची व्याप्ती आणि लागू चाचणी मानकांशी सहमत असणे आवश्यक आहे.

Q8: कोटेशनची विनंती करताना कोणती माहिती दिली पाहिजे?

A: आवश्यक कंडक्टर क्रॉस-सेक्शन, कोर कॉन्फिगरेशन, केबलची लांबी, रेट केलेले व्होल्टेज, इंस्टॉलेशन पद्धत, आग-प्रतिरोधक आवश्यकता आणि गंतव्यस्थान प्रदान करा. प्रकल्पाला विशिष्ट मानके, प्रमाणपत्रे किंवा चाचणी अहवाल आवश्यक असल्यास, त्या आवश्यकता चौकशीसह समाविष्ट करा जेणेकरून उत्पादन आणि कागदपत्रे एकत्रितपणे तपासली जाऊ शकतात.

प्रकल्प कोटेशनसाठी, चौकशीच्या टप्प्यावर केबल तपशील, आवश्यक आग-प्रतिरोधक कालावधी, स्थापनेची पद्धत आणि दस्तऐवजीकरण आवश्यकता प्रदान केल्याने योग्य बांधकाम आणि तपासणीच्या व्याप्तीची पुष्टी करण्यात Qiancheng मदत करते.
