उत्पादन मॉडेल: N-KVVR(NH-KVVR), N-KVVRP(NH-KVVRP).

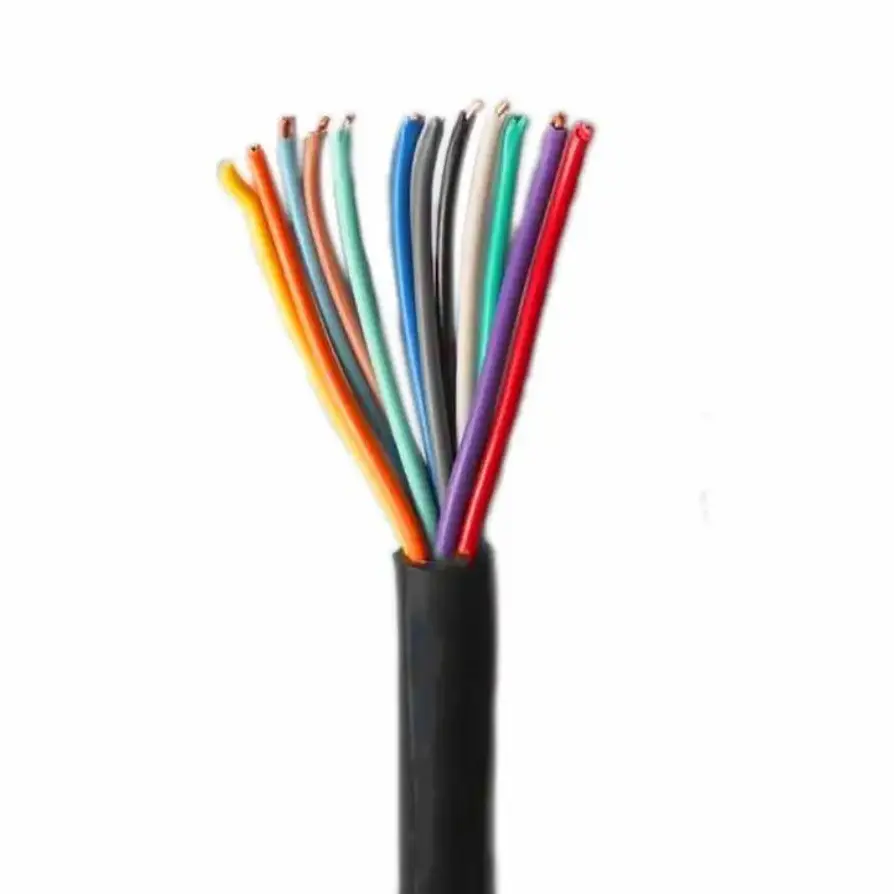

तांबे पीव्हीसी फ्लेम रिटार्डंट लवचिक नियंत्रण केबल नियंत्रण आणि सिग्नल वायरिंगसाठी लवचिक समाधान प्रदान करण्यासाठी पीव्हीसी इन्सुलेशन आणि बाह्य आवरणासह अडकलेल्या तांबे कंडक्टरला एकत्र करते. त्याची ज्वाला-प्रतिरोधक केबल बांधणी ज्वालाचा प्रसार प्रतिबंधित करण्याच्या उद्देशाने आहे, तर लवचिक कंडक्टर व्यवस्था केबलला कंट्रोल कॅबिनेट, उपकरण टर्मिनल्स आणि कॉम्पॅक्ट वायरिंग स्पेसच्या आसपास अधिक सहजतेने फिरवता येते.
ही केबल सामान्यतः अग्नि-संरक्षण नियंत्रण सर्किट्स, औद्योगिक ऑटोमेशन, उर्जा उपकरणे, यांत्रिक आणि विद्युत प्रणाली आणि धातू यंत्रसामग्रीसाठी निर्दिष्ट केली जाते. योग्य तपशील आवश्यक कोर कॉन्फिगरेशन, कंडक्टर आकार, स्थापना परिस्थिती आणि अनुप्रयोगासाठी परिभाषित केलेल्या ज्वाला-प्रतिरोधक आवश्यकतांवर अवलंबून असते.
|
नाममात्र क्रॉस-सेक्शन (mm²) |
कंडक्टरचा कमाल सिंगल-वायर व्यास (मिमी) |
पीव्हीसी इन्सुलेशन जाडी (मिमी) |
20℃ DC कंडक्टर प्रतिरोध (Ω/किमी) |
20℃ DC कंडक्टर प्रतिरोध (Ω/किमी) |
|
|
|
|
नॉन-प्लेटेड मेटल |
प्लेटेड मेटल |
|
0.5 |
0.21 |
0.6 |
39.0 |
40.1 |
|
0.75 |
0.21 |
0.6 |
26.0 |
26.7 |
|
1.0 |
0.21 |
0.6 |
19.5 |
20.0 |
|
1.5 |
0.26 |
0.7 |
13.3 |
13.7 |
|
2.5 |
0.26 |
0.8 |
7.98 |
8.21 |
|
4 |
0.31 |
0.8 |
4.95 |
5.09 |
|
6 |
0.31 |
0.8 |
3.30 |
3.39 |
|
शिफारस केलेले कोर नंबर: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52, 61. कस्टम कोर नंबर ग्राहकांच्या विनंतीनुसार उपलब्ध आहेत. |
शिफारस केलेले कोर नंबर: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52, 61. कस्टम कोर नंबर ग्राहकांच्या विनंतीनुसार उपलब्ध आहेत. |
शिफारस केलेले कोर नंबर: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52, 61. कस्टम कोर नंबर ग्राहकांच्या विनंतीनुसार उपलब्ध आहेत. |
शिफारस केलेले कोर नंबर: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52, 61. कस्टम कोर नंबर ग्राहकांच्या विनंतीनुसार उपलब्ध आहेत. |
शिफारस केलेले कोर नंबर: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52, 61. कस्टम कोर नंबर ग्राहकांच्या विनंतीनुसार उपलब्ध आहेत. |

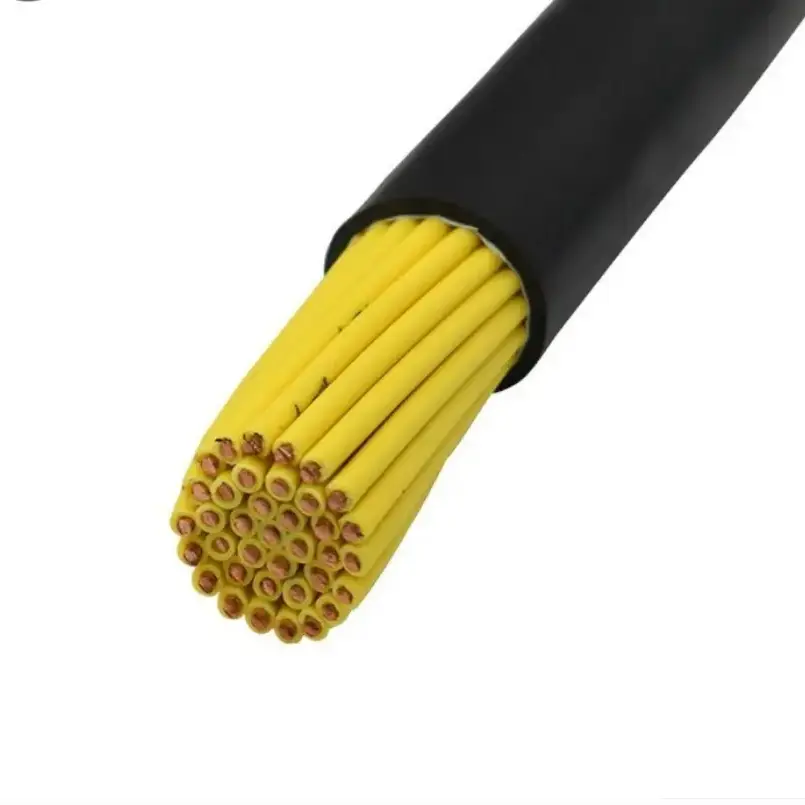

केबल घन कंडक्टर ऐवजी मल्टी-स्ट्रँड कॉपर कंडक्टर बांधकाम वापरते. लहान वैयक्तिक कंडक्टर स्ट्रँड अधिक लवचिकता प्रदान करतात, जे कॅबिनेट, कंड्युट्स, उपकरणे संलग्नक आणि इतर ठिकाणी जेथे इंस्टॉलेशनची जागा मर्यादित आहे अशा ठिकाणी कंट्रोल केबल्स रूट करताना उपयुक्त आहे.
पीव्हीसीचा वापर इन्सुलेशन आणि बाह्य संरक्षणात्मक स्तरासाठी केला जातो. इन्सुलेशन जाडी नाममात्र कंडक्टर क्रॉस-सेक्शननुसार बदलते, तांत्रिक सारणीमध्ये सूचीबद्ध केलेल्या संबंधित मूल्यांसह. निवडलेली इन्सुलेशन संरचना सामान्य सेवेदरम्यान नियंत्रण आणि मॉनिटरिंग सर्किट्ससाठी विद्युत पृथक्करण आणि संरक्षण प्रदान करते.
ज्वाला-प्रतिरोधक पीव्हीसी सामग्रीचा उद्देश इग्निशन स्त्रोताच्या संपर्कात असताना केबलच्या बाजूने ज्वालाचा प्रसार कमी करण्यासाठी आहे. ज्वाला-प्रतिरोधक कार्यक्षमतेचे मूल्यमापन अग्नी-प्रतिरोधक कार्यप्रदर्शन सारखे मानण्याऐवजी लागू केबल तपशील आणि चाचणी आवश्यकतांनुसार केले जावे.
कॉपर पीव्हीसी फ्लेम रिटार्डंट फ्लेक्सिबल कंट्रोल केबल पीव्हीसी इन्सुलेशन आणि शीथसह मल्टी-स्ट्रँड कंडक्टर स्ट्रक्चर एकत्र करते, ज्यामुळे रूटिंग लवचिकता महत्त्वाची असते अशा ठिकाणी कंट्रोल वायरिंगसाठी ती योग्य बनते. कमी लवचिक केबल डिझाईन्सच्या तुलनेत कंट्रोल कॅबिनेटच्या आत आणि उपकरणाच्या घटकांभोवतीचे बांधकाम केबल व्यवस्था सुलभ करू शकते.
एकाधिक कंट्रोल सर्किट्सचा समावेश असलेल्या प्रकल्पांसाठी, उपलब्ध कोर कॉन्फिगरेशन्स आवश्यक सिग्नल्स किंवा कंट्रोल फंक्शन्सच्या संख्येनुसार केबल निवडण्याची परवानगी देतात. कंडक्टर क्रॉस-सेक्शन केवळ कोरच्या प्रमाणात न पाहता सर्किटच्या इलेक्ट्रिकल आवश्यकतांवरून निर्धारित केले जावे.
अग्निसुरक्षा आवश्यकतांसह स्थापनेसाठी, ज्वाला-प्रतिरोधक वैशिष्ट्यांचा इन्स्टॉलेशन वातावरण, केबल ग्रुपिंग, राउटिंग पद्धत आणि लागू प्रकल्प मानकांसह एकत्रितपणे विचार केला जाऊ शकतो. अंतिम तपशील निवडण्यापूर्वी या घटकांची पुष्टी केली पाहिजे.
अग्नि-संरक्षण नियंत्रण कॅबिनेट, फायर-अलार्म लिंकेज उपकरणे आणि संबंधित यांत्रिक प्रणाली जसे की स्मोक-एक्झॉस्ट उपकरणांमध्ये नियंत्रण आणि सिग्नल सर्किटसाठी वापरले जाते.
कंट्रोल कॅबिनेट, जनरेटरशी संबंधित कंट्रोल सर्किट्स, पॉवर डिस्ट्रीब्युशन रूम इक्विपमेंट आणि इतर लो-व्होल्टेज कंट्रोल ॲप्लिकेशन्ससाठी योग्य जेथे लवचिक वायरिंग आवश्यक आहे.
औद्योगिक वातावरणात उत्पादन ओळी, उपकरणे नियंत्रण कॅबिनेट आणि सिग्नल सर्किटसाठी स्वयंचलित-नियंत्रण प्रणालीमध्ये वापरली जाऊ शकते. निवड करताना पर्यावरणाचे तापमान आणि तेल, ओलावा किंवा रसायने यांचा विचार केला पाहिजे.
सेंट्रल एअर कंडिशनिंग उपकरणे, यांत्रिक आणि इलेक्ट्रिकल सिस्टीम, भूमिगत उपकरणे खोल्या आणि इतर इमारत-सेवा प्रतिष्ठापनांसाठी वायरिंग नियंत्रित करण्यासाठी लागू.
नियंत्रण कॅबिनेट, स्वयंचलित उत्पादन उपकरणे, यांत्रिक उपकरणे आणि इतर औद्योगिक प्रणालींमध्ये वापरले जाते जेथे एकाधिक नियंत्रण किंवा देखरेख सिग्नल मर्यादित स्थापना स्थानांमधून मार्गस्थ करणे आवश्यक आहे.
नियंत्रण केबलसाठी, गुणवत्तेची पडताळणी मोजण्यायोग्य बांधकाम आणि इलेक्ट्रिकल पॅरामीटर्सवर लक्ष केंद्रित केली पाहिजे. कंडक्टर क्रॉस-सेक्शन, जास्तीत जास्त सिंगल-वायर व्यास, पीव्हीसी इन्सुलेशन जाडी आणि डीसी कंडक्टरचा प्रतिकार हे उत्पादन आणि शिपमेंटपूर्वी मान्य केलेल्या तपशीलाविरूद्ध तपासले जाऊ शकते.
मोठ्या प्रमाणात अभियांत्रिकी ऑर्डरसाठी, मॉडेल, कोर प्रमाण, कंडक्टर क्रॉस-सेक्शन, केबलची लांबी आणि लागू होणारी ज्वाला-प्रतिरोधक आवश्यकता आधीच पुष्टी केली पाहिजे. तांत्रिक दस्तऐवज आणि तपासणी नोंदी प्रकल्पाला आवश्यक असल्यास ऑर्डर केलेल्या तपशीलाशी जुळल्या जाऊ शकतात.
स्वयंचलित-नियंत्रण प्रकल्पासाठी केबल निवडताना, अनेक पॅरामीटर्सचा विचार केला पाहिजे:
1. कंडक्टर क्रॉस-सेक्शन: इलेक्ट्रिकल लोड आणि कंट्रोल-सर्किट आवश्यकतांनुसार निवडा.
2. कोर प्रमाण: आवश्यक नियंत्रण आणि मॉनिटरिंग फंक्शन्ससह कोरची संख्या जुळवा, जिथे प्रकल्प डिझाइनसाठी त्यांची आवश्यकता असेल तेथे अतिरिक्त कोर विचारात घ्या.
3. इन्स्टॉलेशन पद्धत: केबल कंट्रोल कॅबिनेटच्या आत, कंड्युटद्वारे, केबल ट्रेवर किंवा थेट उपकरणांवर राउट केली जाईल याची खात्री करा.
4. ज्वाला-प्रतिरोधक आवश्यकता: प्रकल्पासाठी आवश्यक ज्वाला-प्रतिरोधक वर्ग किंवा लागू चाचणी मानकांची पुष्टी करा.
5. पर्यावरणीय परिस्थिती: सभोवतालचे तापमान, ओलावा, तेल, रसायने, यांत्रिक हालचाल आणि उपलब्ध वाकण्याची जागा विचारात घ्या.
6. वितरण आवश्यकता: मोठ्या प्रमाणात उत्पादन करण्यापूर्वी केबलची लांबी, पॅकेजिंग, लेबलिंग, दस्तऐवजीकरण आणि कोणत्याही तपासणी आवश्यकतांची पुष्टी करा.
होय. केबल ज्वाला-प्रतिरोधक PVC इन्सुलेशन आणि ज्वाला प्रसार मर्यादित करण्यात मदत करण्यासाठी डिझाइन केलेले आवरण साहित्य वापरते. निर्दिष्ट केबल बांधकाम आणि लागू चाचणी आवश्यकतांनुसार अचूक ज्वाला-प्रतिरोधक कामगिरीची पुष्टी केली पाहिजे.
मल्टी-स्ट्रँड कंडक्टर संरचना समान नाममात्र क्रॉस-सेक्शनच्या घन कंडक्टरपेक्षा जास्त लवचिकता प्रदान करते. हे राउटिंग आणि टर्मिनेशन सुलभ करू शकते जेथे उपलब्ध इंस्टॉलेशन जागा मर्यादित आहे.
सूचीबद्ध क्रॉस-सेक्शन 0.5mm², 0.75mm², 1.0mm², 1.5mm², 2.5mm², 4mm² आणि 6mm² आहेत. शिफारस केलेल्या कोर प्रमाणांमध्ये 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 आणि 61 कोर समाविष्ट आहेत. प्रकल्पाच्या आवश्यकतांनुसार सानुकूल कोर प्रमाणांवर चर्चा केली जाऊ शकते.
होय. प्रोजेक्ट स्पेसिफिकेशननुसार कस्टम कोर प्रमाण आणि केबलची लांबी चर्चा केली जाऊ शकते. उत्पादनापूर्वी कंडक्टर क्रॉस-सेक्शन, स्थापना परिस्थिती, ज्वाला-प्रतिरोधक आवश्यकता आणि आवश्यक कागदपत्रांची पुष्टी केली पाहिजे.
ठराविक ऍप्लिकेशन्समध्ये अग्नि-संरक्षण नियंत्रण कॅबिनेट, उर्जा आणि ऊर्जा उपकरणे, धातुकर्म उत्पादन रेषा, यांत्रिक आणि विद्युत प्रणाली तयार करणे, स्वयंचलित उत्पादन उपकरणे आणि औद्योगिक नियंत्रण कॅबिनेट समाविष्ट आहेत.
कृपया आवश्यक मॉडेल, कंडक्टर क्रॉस-सेक्शन, कोर प्रमाण, केबलची लांबी, इंस्टॉलेशन वातावरण आणि लागू ज्वाला-प्रतिरोधक आवश्यकता प्रदान करा. जेव्हा उपलब्ध असेल तेव्हा प्रकल्प रेखाचित्रे किंवा तांत्रिक वैशिष्ट्ये देखील प्रदान केली जाऊ शकतात जेणेकरून केबल बांधकाम अवतरण आणि उत्पादन करण्यापूर्वी तपासले जाऊ शकते.
