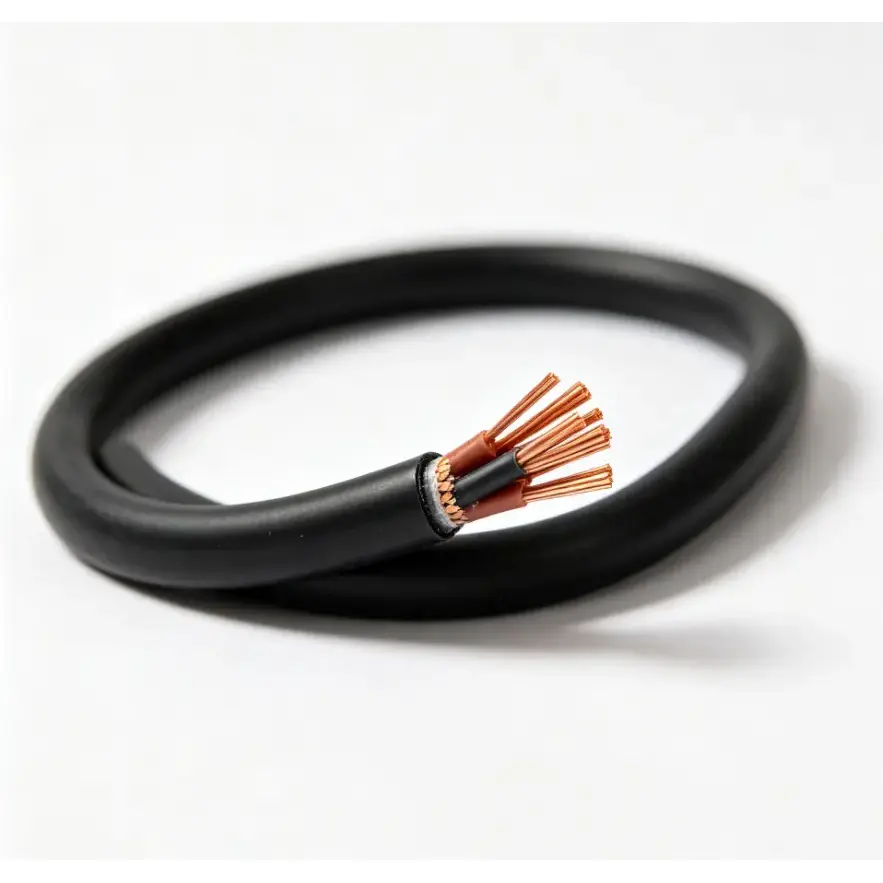

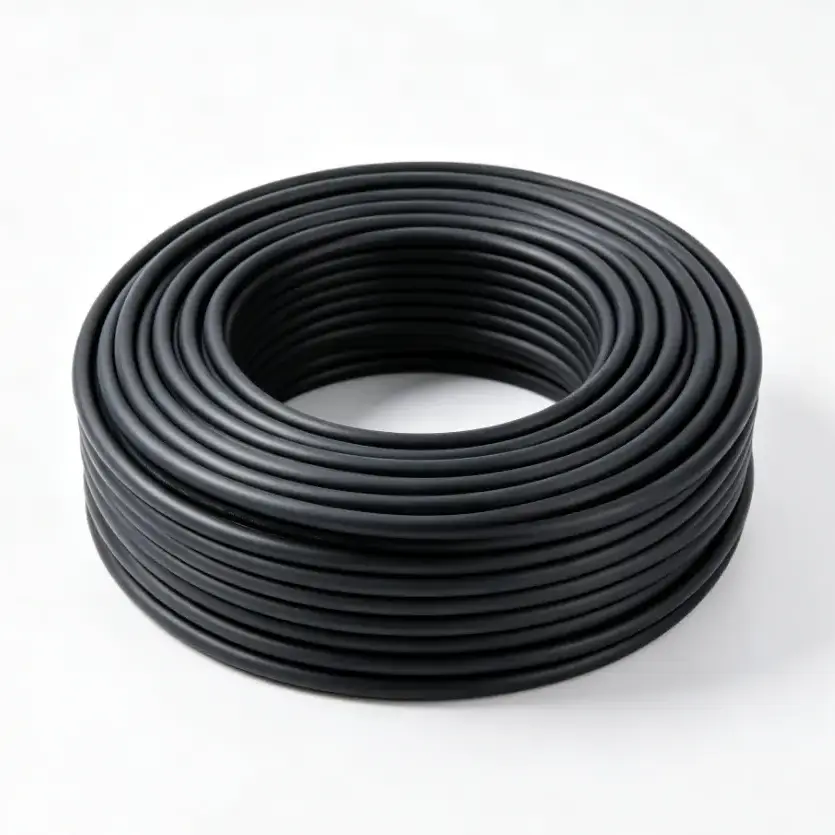

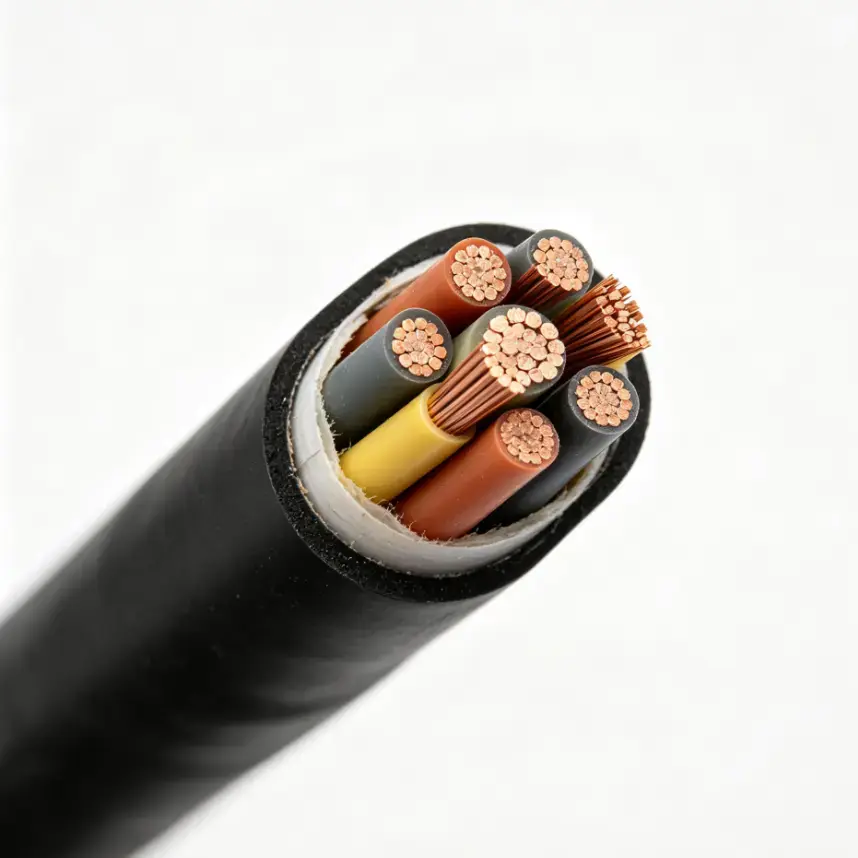

उच्च तापमान नियंत्रण केबल

मूलभूत मॉडेल: KGG, KFF, इ. इन्सुलेशन सामग्री: सिलिकॉन रबर किंवा फ्लोरोप्लास्टिक.

उच्च तापमान नियंत्रण केबल ही भारदस्त-तापमान कार्यरत वातावरणात नियंत्रण आणि निरीक्षण सिग्नल प्रसारित करण्यासाठी एक विशेष-उद्देश केबल आहे. हे सिलिकॉन रबर किंवा फ्लोरोप्लास्टिक इन्सुलेशन आणि पर्यायी शील्डिंग आणि संरक्षणात्मक आवरण संरचनांसह, कंडक्टर म्हणून उच्च-शुद्धता ऑक्सिजन-मुक्त तांबे वापरते. मल्टी-स्ट्रँड कंडक्टर उपकरणाच्या वायरिंगसाठी लवचिकता प्रदान करतो, तर इन्सुलेशन आणि शीथ सामग्री ऑपरेटिंग तापमान आणि आसपासच्या परिस्थितीनुसार निवडली जाऊ शकते.

हे बांधकाम अशा अनुप्रयोगांसाठी आहे जेथे तापमान प्रतिकार केबल निवडीचा एक महत्त्वाचा भाग आहे. ठराविक अनुप्रयोगांमध्ये धातूविज्ञान, उष्णता उपचार, औद्योगिक भट्टी, थर्मल प्रक्रिया उपकरणे आणि इतर औद्योगिक नियंत्रण प्रणालींचा समावेश होतो. वास्तविक केबल तपशील सतत तापमान, कमाल तापमान, विद्युत आवश्यकता, प्रतिष्ठापन परिस्थिती आणि तेल, ओलावा किंवा संक्षारक माध्यमांच्या संपर्कानुसार निवडले जावे.

उत्पादन तपशील परिमाणे आणि तांत्रिक पॅरामीटर सारणी

साहित्य आणि बांधकाम

1. उच्च-शुद्धता ऑक्सिजन-मुक्त तांबे कंडक्टर

कंडक्टर मल्टी-स्ट्रँड लवचिक बांधकामात उच्च-शुद्धता ऑक्सिजन-मुक्त तांबे बनलेले आहे. कठोर घन कंडक्टरच्या तुलनेत, अडकलेली रचना उपकरणे आणि नियंत्रण कॅबिनेटच्या भोवती राउटिंगसाठी अधिक योग्य आहे. उपलब्ध कंडक्टर क्रॉस-सेक्शन सूचीबद्ध तपशील श्रेणीनुसार 0.5 मिमी² ते 10 मिमी² आहे.

2. सिलिकॉन रबर किंवा फ्लोरोप्लास्टिक इन्सुलेशन

सिलिकॉन रबर आणि फ्लोरोप्लास्टिक वेगवेगळ्या ऑपरेटिंग परिस्थितींसाठी तापमान-प्रतिरोधक इन्सुलेशन पर्याय प्रदान करतात. सामग्रीच्या निवडीमध्ये केवळ तापमानापेक्षा सतत कार्यरत तापमान, अल्पकालीन तापमान एक्सपोजर, यांत्रिक आवश्यकता आणि सभोवतालचे वातावरण विचारात घेतले पाहिजे.

3. कंट्रोल सर्किट्ससाठी पर्यायी शील्डिंग

जेव्हा शिल्डिंग आवश्यक असते तेव्हा केबल तांबे वायर ब्रेडिंग किंवा कॉपर टेप रॅपिंगसह सुसज्ज असू शकते. निर्दिष्ट शिल्डिंग कव्हरेज दर ≥80% आहे. शिल्डिंग विशेषतः संबंधित आहे जेथे नियंत्रण किंवा मॉनिटरिंग सर्किट्स उपकरणांच्या जवळ स्थापित केले जातात जे विद्युत हस्तक्षेप निर्माण करू शकतात.

4. एकाधिक म्यान साहित्य पर्याय

बाह्य आवरण उच्च-तापमान-प्रतिरोधक कमी-स्मोक हॅलोजन-मुक्त ज्वाला-प्रतिरोधक पीव्हीसी, सिलिकॉन रबर, फ्लोरोप्लास्टिक किंवा नायट्रिल शीथ कंपाऊंड वापरू शकते. उपलब्ध बांधकाम तपमानाचा प्रतिकार आणि तेल, आम्ल, अल्कली आणि इतर औद्योगिक परिस्थितींना प्रतिकार करण्याचे वेगवेगळे संयोजन प्रदान करते.

कामगिरी आणि अर्ज विचार

कंट्रोल केबलचे कार्यरत तापमान कंडक्टर, इन्सुलेशन, शीथ आणि इन्स्टॉलेशन अटींसह संपूर्ण केबल बांधकामाद्वारे निर्धारित केले जाते. या कारणास्तव, तपशील निवडण्यापूर्वी तापमान ग्रेड, पर्यावरणीय प्रदर्शन आणि विद्युत आवश्यकता एकत्रितपणे पुष्टी करणे आवश्यक आहे.

1. दीर्घकालीन आणि अल्पकालीन तापमान आवश्यकता

उपलब्ध दीर्घकालीन ऑपरेटिंग तापमान ग्रेड 90℃, 180℃ आणि 200℃ आहेत. निवडलेल्या बांधकामावर अवलंबून, अल्पकालीन शिखर तापमान 250 ℃ ते 280 ℃ पर्यंत पोहोचू शकते. सिलिकॉन रबर आणि FEP फ्लोरोप्लास्टिक आवृत्त्या तापमानाला -60℃ पर्यंत प्रतिकार करू शकतात. निवडलेला ग्रेड उपकरणाच्या वास्तविक तापमान प्रोफाइलशी संबंधित असावा.

2. नियंत्रण आणि मॉनिटरिंग सर्किट्ससाठी विद्युत कार्यप्रदर्शन

ऑक्सिजन-मुक्त तांबे कंडक्टर नियंत्रण आणि निरीक्षण सिग्नलसाठी आवश्यक विद्युत मार्ग प्रदान करतो, तर इन्सुलेशन प्रतिरोध आणि व्होल्टेजचा प्रतिकार मोजता येण्याजोगा विद्युत कार्यप्रदर्शन निर्देशक प्रदान करतो. जेथे इलेक्ट्रोमॅग्नेटिक हस्तक्षेप हा एक चिंतेचा विषय आहे, तेथे तांबे वेणी किंवा तांबे टेप शील्डिंग निर्दिष्ट केले जाऊ शकते.

3. औद्योगिक कामकाजाच्या परिस्थितीचा प्रतिकार

उच्च-तापमानाच्या भागात तेल, ओलावा, धूळ, अम्लीय किंवा अल्कधर्मी पदार्थ देखील असू शकतात. त्यामुळे म्यानची निवड प्रत्यक्ष आसपासच्या माध्यमानुसार करावी. सिलिकॉन रबर, फ्लोरोप्लास्टिक आणि नायट्रिल शीथ पर्यायांचा तापमान आणि पर्यावरणीय प्रदर्शनाच्या विविध संयोजनांसाठी विचार केला जाऊ शकतो.

4. उपकरणांभोवती लवचिक स्थापना

मल्टी-स्ट्रँड कंडक्टर बांधकाम औद्योगिक यंत्रसामग्री, नियंत्रण कॅबिनेट आणि थर्मल उपकरणांभोवती लवचिक मार्गाचे समर्थन करते. कोर प्रमाण, कंडक्टर क्रॉस-सेक्शन आणि एकूण केबल बांधकाम उपलब्ध इंस्टॉलेशन स्पेस आणि सर्किट आवश्यकतांशी जुळले पाहिजे.

ठराविक औद्योगिक अनुप्रयोग

ही केबल औद्योगिक वातावरणात नियंत्रण, देखरेख आणि सिग्नल सर्किटसाठी वापरली जाते जेथे भारदस्त तापमान केबल निवडीवर परिणाम करते. ठराविक अनुप्रयोगांमध्ये हे समाविष्ट आहे:

●धातुशास्त्र आणि धातू-प्रक्रिया उपकरणे

●उष्मा-उपचार ओळी आणि थर्मल प्रक्रिया उपकरणे

●औद्योगिक भट्टी आणि हीटिंग सिस्टम

●उच्च-तापमान उत्पादन यंत्रणा

●औद्योगिक नियंत्रण कॅबिनेट आणि उपकरणे कनेक्शन

● तापमान निरीक्षण आणि नियंत्रण सर्किट

● तेल, ओलावा, धूळ किंवा उपरोधिक औद्योगिक माध्यमांच्या संपर्कात असलेली उपकरणे

गुणवत्ता नियंत्रण आणि तांत्रिक सत्यापन

औद्योगिक केबल खरेदीसाठी, उत्पादन पडताळणीने मोजता येण्याजोगे बांधकाम आणि इलेक्ट्रिकल पॅरामीटर्सवर लक्ष केंद्रित केले पाहिजे. प्रमुख बाबींमध्ये कंडक्टर मटेरियल, कंडक्टर क्रॉस-सेक्शन, कोर क्वांटिटी, इन्सुलेशन मटेरियल, शीथ कन्स्ट्रक्शन, रेटेड व्होल्टेज, इन्सुलेशन रेझिस्टन्स, कंडक्टर रेझिस्टन्स आणि विस्टस्ट व्होल्टेज यांचा समावेश होतो.

उत्पादन तपासणीमध्ये लागू उत्पादनाच्या तपशीलानुसार मितीय तपासणी, कंडक्टर प्रतिरोध चाचणी, इन्सुलेशन प्रतिरोध चाचणी आणि पॉवर-फ्रिक्वेंसी विदंड व्होल्टेज चाचणी समाविष्ट असू शकते. अभियांत्रिकी आणि निर्यात ऑर्डरसाठी, आवश्यक तपशील आणि प्रकल्प परिस्थितीनुसार तांत्रिक दस्तऐवजीकरण आणि चाचणी रेकॉर्डची पुष्टी केली जाऊ शकते.

ऑर्डर करण्यापूर्वी कशाची पुष्टी करावी?

उच्च-तापमान नियंत्रण केबल तपशीलासाठी, अवतरण किंवा उत्पादन करण्यापूर्वी खालील माहितीची पुष्टी केली पाहिजे:

● सतत कार्यरत तापमान आणि संभाव्य अल्प-मुदतीचे शिखर तापमान

●आवश्यक कंडक्टर क्रॉस-सेक्शन आणि कोरची संख्या

●रेटेड व्होल्टेज आणि विद्युत कार्यप्रदर्शन आवश्यकता

●तांब्याची वेणी किंवा तांबे टेप शिल्डिंग आवश्यक आहे का

●आवश्यक आवरण सामग्री आणि पर्यावरणीय प्रतिकार

●तेल, आम्ल, अल्कली, ओलावा, धूळ किंवा संक्षारक माध्यमांच्या संपर्कात येणे

●आवश्यक ज्वाला-प्रतिरोधक किंवा आग-प्रतिरोधक कार्यप्रदर्शन

●केबल लांबी, पॅकेजिंग आणि तांत्रिक दस्तऐवजीकरण आवश्यकता

वारंवार विचारले जाणारे प्रश्न

1. ही उच्च तापमान नियंत्रण केबल सतत कोणते तापमान सहन करू शकते?

उपलब्ध दीर्घकालीन ऑपरेटिंग तापमान ग्रेडमध्ये 90℃, 180℃ आणि 200℃ समाविष्ट आहे. निवडलेल्या बांधकामावर अवलंबून, अल्पकालीन शिखर तापमान 250 ℃ ते 280 ℃ पर्यंत पोहोचू शकते. सिलिकॉन रबर आणि FEP फ्लोरोप्लास्टिक आवृत्त्या देखील कमी तापमानाला -60℃ पर्यंत प्रतिकार करू शकतात.

2. कोणती कंडक्टर सामग्री वापरली जाते?

कंडक्टर मल्टी-स्ट्रँड लवचिक बांधकामात उच्च-शुद्धता ऑक्सिजन-मुक्त तांबे वापरतो. सूचीबद्ध तांत्रिक तपशीलानुसार उपलब्ध कंडक्टर क्रॉस-सेक्शन 0.5 मिमी² ते 10 मिमी² आहे.

3. शिल्डिंग जोडता येते का?

होय. ≥80% च्या निर्दिष्ट शील्डिंग कव्हरेज दरासह, पर्यायी शील्डिंगमध्ये कॉपर वायर ब्रेडिंग किंवा कॉपर टेप रॅपिंग समाविष्ट आहे. शिल्डिंग स्ट्रक्चर कंट्रोल सिस्टम आणि इलेक्ट्रोमॅग्नेटिक वातावरणानुसार निवडले जाऊ शकते.

4. तुम्ही केबल कोर, क्रॉस-सेक्शन, शील्डिंग आणि ज्वाला-प्रतिरोधक ग्रेड सानुकूलित करू शकता?

होय. सूचीबद्ध बांधकाम 0.5 मिमी² ते 10 मिमी² पर्यंत 2 ते 61 कोर आणि कंडक्टर क्रॉस-सेक्शनला समर्थन देते. शिल्डिंग, म्यान सामग्री, ज्वाला-प्रतिरोधक किंवा अग्नि-प्रतिरोधक आवश्यकता आणि केबलची लांबी अनुप्रयोग आणि तांत्रिक तपशीलानुसार पुष्टी केली जाऊ शकते.

5. केबल तेल, आम्ल आणि अल्कली एक्सपोजरसाठी योग्य आहे का?

उपलब्ध म्यान पर्यायांमध्ये सिलिकॉन रबर, फ्लोरोप्लास्टिक, नायट्रिल शीथ कंपाऊंड आणि उच्च-तापमान-प्रतिरोधक PVC यांचा समावेश आहे. जेथे तेल, आम्ल, क्षार, आर्द्रता किंवा संक्षारक माध्यमे असतात, तेथे म्यान सामग्रीची निवड प्रत्यक्ष कामाच्या वातावरणानुसार करावी.

6. मोठ्या प्रमाणात परदेशी व्यापार ऑर्डरसाठी कोणती माहिती आवश्यक आहे?

कृपया आवश्यक कंडक्टर क्रॉस-सेक्शन, कोर प्रमाण, ऑपरेटिंग तापमान, रेट केलेले व्होल्टेज, शील्डिंग आवश्यकता, आवरण सामग्री, केबलची लांबी, अनुप्रयोग वातावरण आणि लागू तांत्रिक मानक प्रदान करा. हे तपशील कोटेशनपूर्वी केबल बांधकाम आणि उत्पादन तपशीलांची पुष्टी करण्यास अनुमती देतात.
